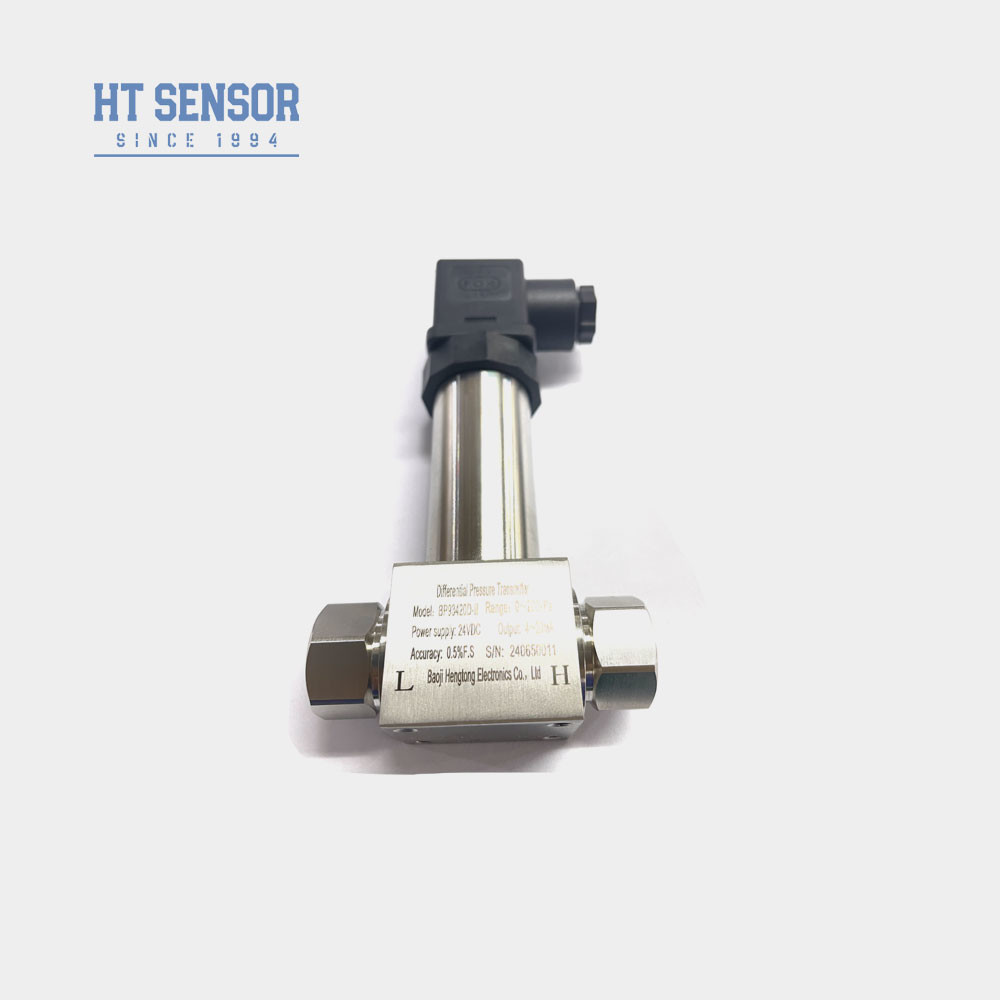

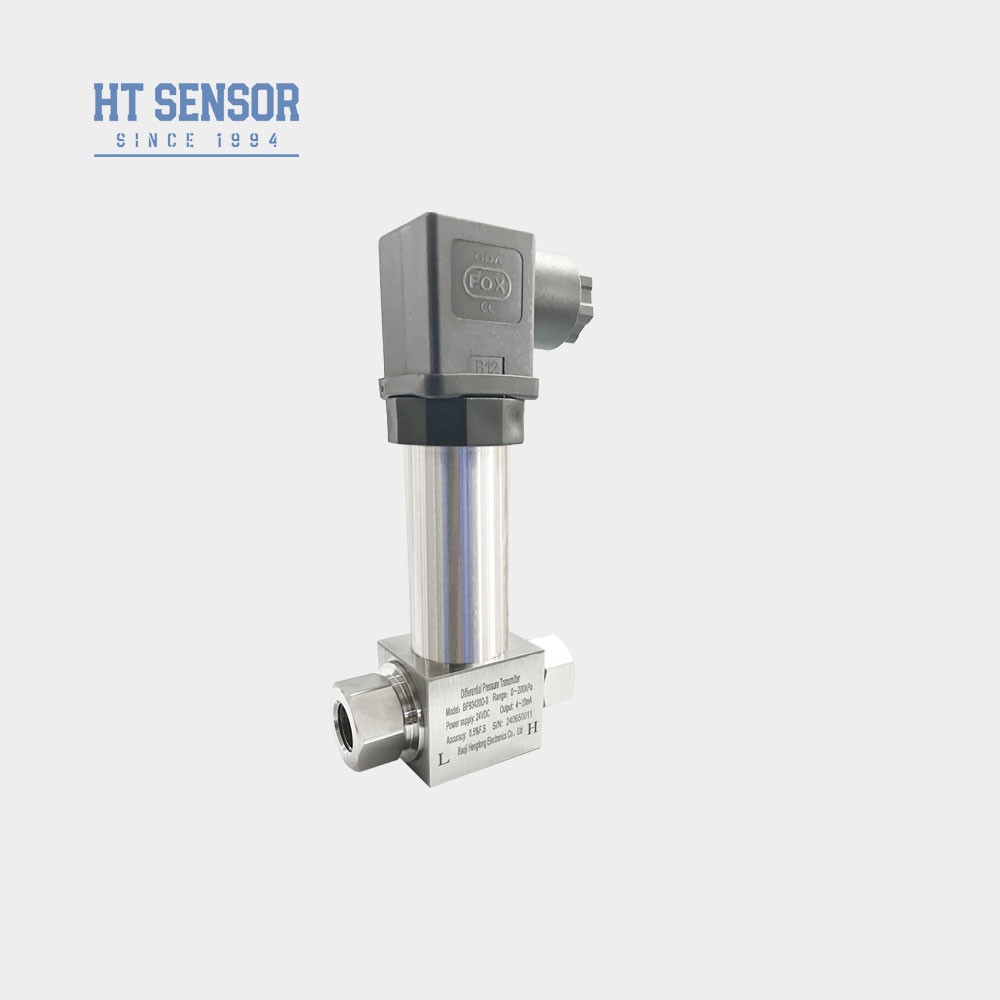

Transmissor de pressão diferencial para tubulação de gás e líquidos
Product Details
| Modelo: | BP93420D-II | Distância: | 0-10kpa~2Mpa |
|---|---|---|---|
| Potência: | O sistema deve ser equipado com um sistema de transmissão elétrica de alta precisão. | produção: | 4-20mA RS485 0,2-2,2Vdc |
| Material: | aço inoxidável | Fios: | Homem e mulher Todos podem ser |
| Tipo de pressão: | Sensor do transmissor de pressão diferencial | Classe de protecção: | IP65 |
| Meio de teste: | Água de óleo de ar, etc. | Conector: | grande DIN |
| Destacar |
Sensor de medição de pressão de tubulação líquida,Transmissor de pressão diferencial,Sensor de medição de pressão de gasoduto |
||
Product Description
Transmissor de pressão diferencial para tubulação de gás e líquidos Sensor de medição de pressão
BP93420DIIDdiferencialPressouroTransmissor
Introdução do transmissor de pressão diferencial:
O transmissor de pressão diferencial BP93420DII usa um sensor piezoresistivo de silício difuso.,e amplificar o sinal padrão exigido pelo cliente e aumentar a exibição de campo.É amplamente utilizado na medição da diferença de pressão de vários gases e líquidos em tubulações no petróleoIndústrias químicas, eléctricas, hidrológicas e outras.
Características do produtode um transmissor de pressão diferencial:
1O transdutor adota um projeto de estrutura de aço inoxidável, estrutura compacta, instalação conveniente.
2. Após uma compensação de temperatura rigorosa e rastreamento de envelhecimento, para garantir um desempenho estável e confiável.
3A interface elétrica pode ser externa ou directamente ligada.
Aplicaçõesde um transmissor de pressão diferencial:
- 1É adequado para a medição da pressão diferencial de vários gases ou líquidos em tubulações de petróleo, química, energia elétrica, hidrologia e outras indústrias.
- 2. Utilizado para controlo de processos no domínio industrial.
- 3- A medição da pressão diferencial das tubulações e dos fornos
| Parâmetros de desempenhode um transmissor de pressão diferencial: | |
| Faixa de medição | 0-10KPa......~2MPa |
| Tipo de pressão | Pressão diferencial |
| Sobrecarga de lado único | ≤ 3 vezes do intervalo nominal |
| Pressão estática | Valor mínimo entre 5 vezes o intervalo nominal ou 7 MPa |
| Precisão @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,5% F.S./ano ((≤ 200 KPa) ± 0,2% F.S./ano ((> 200 KPa) |
| Drift de temperatura zero | ± 0,01%FS/°C ((> 100KPa), ± 0,02%FS/°C (≤ 100Kpa) |
| Desvio de temperatura do comprimento | ± 0,01%FS/°C ((> 100KPa), ± 0,02%FS/°C (≤ 100Kpa) |
| Temperatura de compensação | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Temperatura de funcionamento | -30°C a 80°C |
| Temperatura de armazenamento | -40°C a 100°C |
| Vibração | 10g,55Hz 2kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Segurança intrínseca e resistência à explosão |
| Classificação de protecção | IP65 |
| Peso | ~ 0,45 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
|---|---|---|
| 4 ′ 20 mA | 12 ̊30VDC | 2/3/4 de fio |
| 010/20mA |
3 fios |
|
| 0/1 ¢ 5V | ||
| 0.5·4.5V | 5VDC |
| Dicas de encomendade um transmissor de pressão diferencial: |
Atenção:
1Ao selecionar um produto, certifique-se de que o meio em estudo é compatível com a parte de contacto do produto.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem o display digital.
3. Ao encomendar um transmissor com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto,Recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estão ligados à terra de forma fiável..
5Os cabos não vêm com cabos padrão. Se você precisar de cabos, há três materiais para escolher.Se forem necessários materiais diferentes para cabos, por favor, indique na ordem.
6Em caso de forte vibração, impacto instantâneo, interferência eletromagnética ou de radiofrequência e outros requisitos especiais, informe e indique na ordem.
| Guia de encomendasde um transmissor de pressão diferencial: | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| DII | Transmissor de pressão diferencial | |||||||
| Faixa de medição | 0-10KPa......~2MPa | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ′10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20 × 1,5 Homem | |||||||
| J2 | G1/2 Homem | |||||||
| J3 | G1/4 Homem | |||||||
| J4 | 1/2 NPT Homem | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| D | Pressão diferencial | |||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Os nossos transmissores de sensores de pressão são caracterizados por alta precisão, durabilidade e excelente desempenho, com a opção de personalização.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos para satisfazer necessidades específicas através dos nossos serviços OEM e ODM.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico têm a capacidade de produzir até 30.000 sensores de pressão por mês, garantindo que podemos cumprir pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para uma produção suave e agendamento de entrega.
4Q: Qual é o período de entrega típico?
R: Os modelos padrão normalmente têm um período de entrega de 5~8 dias úteis, enquanto os produtos personalizados podem variar.
5Q: Qual é o preço dos produtos?
A: Oferecemos preços competitivos com descontos disponíveis para encomendas em massa ou parcerias de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Os nossos produtos vêm com uma garantia de 24 meses a partir da data de envio, e o nosso serviço pós-venda garante respostas rápidas dentro de 24 horas, juntamente com suporte de instrução remota através da rede de PC.
