Transmissor de pressão diferencial com sensor de pressão diferencial de Dwyer
Product Details
| Modelo: | BP93420D-II | Distância: | 0-20kpa~2Mpa |
|---|---|---|---|
| Potência: | O sistema deve ser equipado com um sistema de transmissão elétrica. | produção: | 0.5-4.5V 4-20mA RS485 e assim por diante |
| Material: | aço inoxidável | Fios: | Homem e mulher podem ser OEM |
| Tipo de pressão: | Transmissor de sensor de pressão diferencial | Classe de protecção: | IP65 |
| Meio de teste: | Óleo de ar e água | Conector: | grande DIN |
| Destacar |
Transmissor de pressão diferencial de piozoresistente de silício difuso,Sensor de pressão diferencial Dwyer,Transmissor de pressão diferencial Dwyer |
||
Product Description

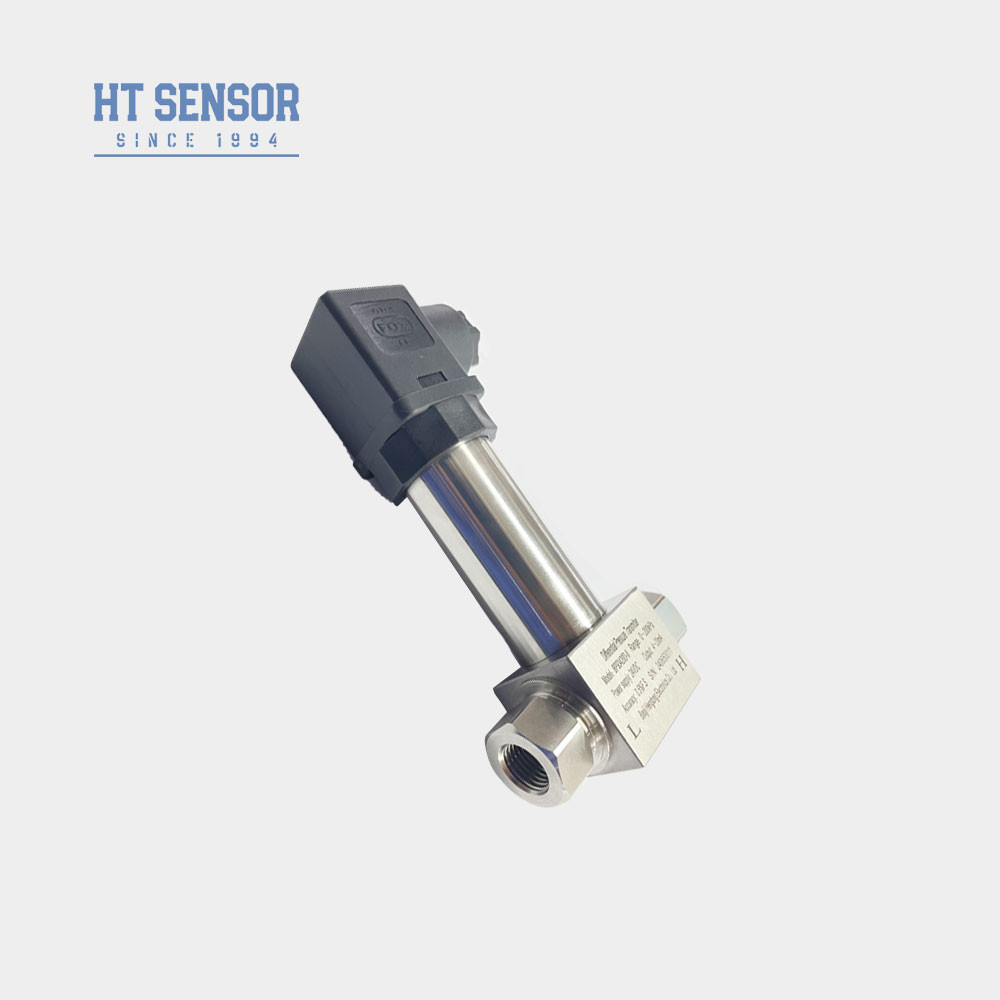

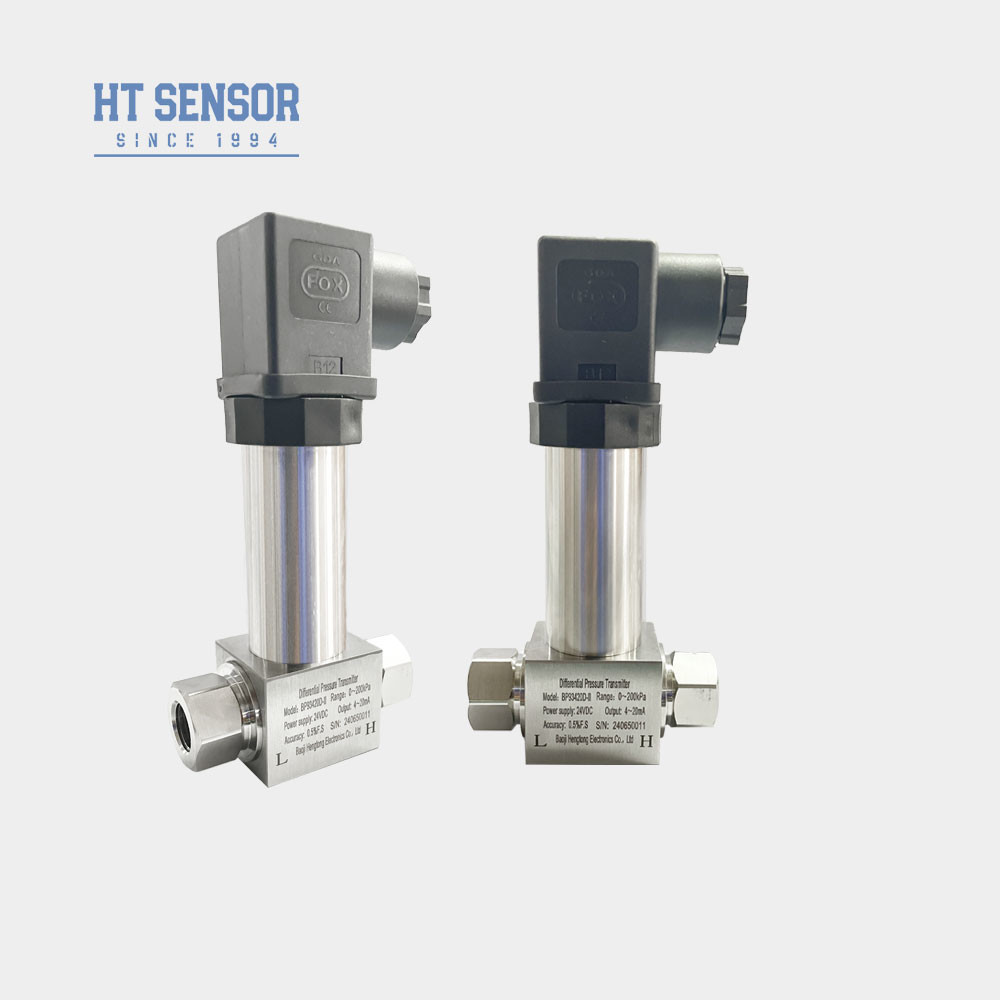

Transmissor de pressão diferencial com sensor de pressão diferencial de Dwyer
BP93420DIIDdiferencialPressouroTransmissor
Introdução do transmissor de pressão diferencial:
O transmissor de pressão diferencial BP93420DII emprega um sensor piezoresistivo de silício difuso. O diferencial de pressão de gás e líquido é medido e emitido, que pode ser exibido.É aplicável à medição do diferencial de pressão de vários gases e líquidos em tubulações em indústrias como o petróleo, química, energia elétrica, hidrologia, etc.
Características do produtode um transmissor de pressão diferencial:
- O transmissor adota um projeto de estrutura de aço inoxidável, estrutura compacta e fácil instalação.
- Após uma rigorosa compensação de temperatura e triagem de envelhecimento, para garantir um desempenho estável e confiável.
- A interface elétrica pode ser externa ou de ligação directa.
Aplicaçõesde um transmissor de pressão diferencial::
- 1Adequado para a medição da pressão diferencial de vários gases ou líquidos em tubulações de petróleo, química, energia elétrica, hidrologia e outras indústrias.
- 2. Utilizado no controlo de processos de campo industrial.
- 3- Medição da pressão diferencial dos tubos e dos fornos.ERS
| Parâmetros de desempenhode um transmissor de pressão diferencial: | |
|---|---|
| Faixa de medição | 0-10KPa......~2MPa |
| Tipo de pressão | Pressão diferencial |
| Sobrecarga de lado único | ≤ 3 vezes do intervalo nominal |
| Pressão estática | Valor mínimo entre 5 vezes o intervalo nominal ou 7 MPa |
| Precisão @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,5% F.S./ano ((≤ 200 KPa) ± 0,2% F.S./ano ((> 200 KPa) |
| Drift de temperatura zero | ± 0,01%FS/°C ((> 100KPa), ± 0,02%FS/°C (≤ 100Kpa) |
| Desvio de temperatura do comprimento | ± 0,01%FS/°C ((> 100KPa), ± 0,02%FS/°C (≤ 100Kpa) |
| Temperatura de compensação | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Temperatura de funcionamento | -30°C a 80°C |
| Temperatura de armazenamento | -40°C a 100°C |
| Vibração | 10g,55Hz 2kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Segurança intrínseca e resistência à explosão |
| Classificação de protecção | IP65 |
| Peso | ~ 0,45 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
|---|---|---|
| 4 ′ 20 mA | 12 ̊30VDC | 2/3/4 de fio |
| 010/20mA |
3 fios |
|
| 0/1 ¢ 5V | ||
| 0.5·4.5V | 5VDC |
| Dicas de encomendade um transmissor de pressão diferencial: |
1Ao selecionar o produto, certifique-se de que o meio de ensaio é compatível com as partes de contacto do produto (aço inoxidável 304 ou 316L).
2Para assegurar uma operação fiável, it is recommended to install three valve tubes between the measuring point and the transmitter to ensure that the pressure of the positive and negative pressure chamber of the transmitter is slow and uniformSe a sobrecarga de uma extremidade for grave, o sensor será danificado.
3No momento da instalação, as interfaces de pressão em ambas as extremidades devem ser colocadas horizontalmente para minimizar o impacto da posição de instalação no produto.
4Em caso de exigências especiais, tais como fortes vibrações, choques instantâneos, interferências eletromagnéticas fortes ou interferências de radiofrequência, informe-nos e indique na ordem.
5.Quando se encomenda um transmissor com cabeça de visualização LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
| Guia de encomendasde um transmissor de pressão diferencial: | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| DII | Transmissor de pressão diferencial | |||||||
| Faixa de medição | 0-10KPa......~2MPa | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ′10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20 × 1,5 Homem | |||||||
| J2 | G1/2 Homem | |||||||
| J3 | G1/4 Homem | |||||||
| J4 | 1/2 NPT Homem | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| D | Pressão diferencial | |||||||
Perguntas frequentes:
Q1: São É uma empresa de fabricação?
A1:Somos fabricantes com mais de 29 anos de experiência.
Q2:Produto personalizado
A2: Fornecemos serviços de OEM e Custom-Design.
Q3:Garantia de qualidade
A3: Os nossos produtos têm uma garantia limitada de 12 a 18 meses a partir da data de envio ao comprador original. A Hengtong substituirá ou reparará os produtos defeituosos gratuitamente.Esta garantia não se aplica a quaisquer unidades foram modificadas- Abusado, negligenciado.
Q4:Envio e embalagem
A4:Os produtos são geralmente enviados por expressos internacionais, incluindo UPS,FedEx,DHL e INT para frete pré-pago,também pode usar sua conta de envio para recolher,embalagem de exportação padrão,Incluindo a certificação de inspecção.
Q5:Contacte-nos
A5:Temos uma equipe de vendas ativa e experiente para atendê-lo em questões técnicas e de negócios. Basta deixar-nos uma mensagem ou clicar no Serviço Online.
