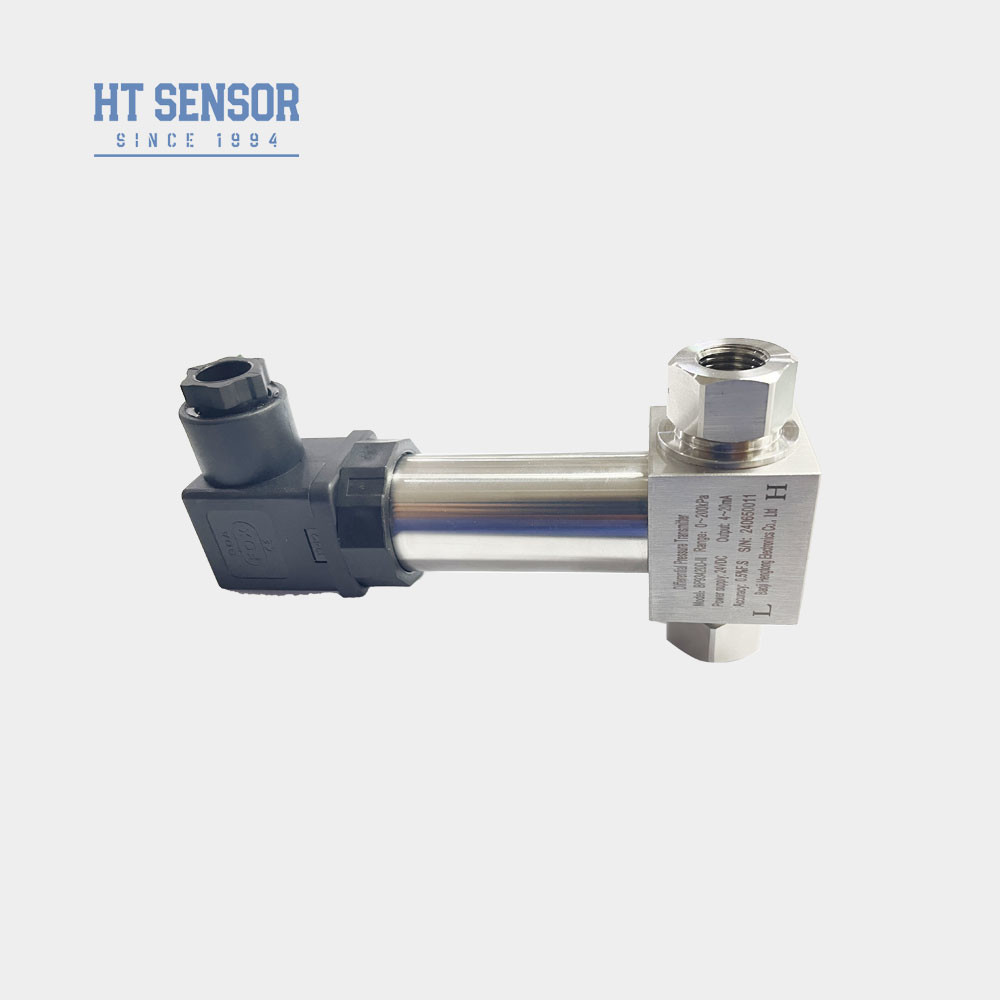

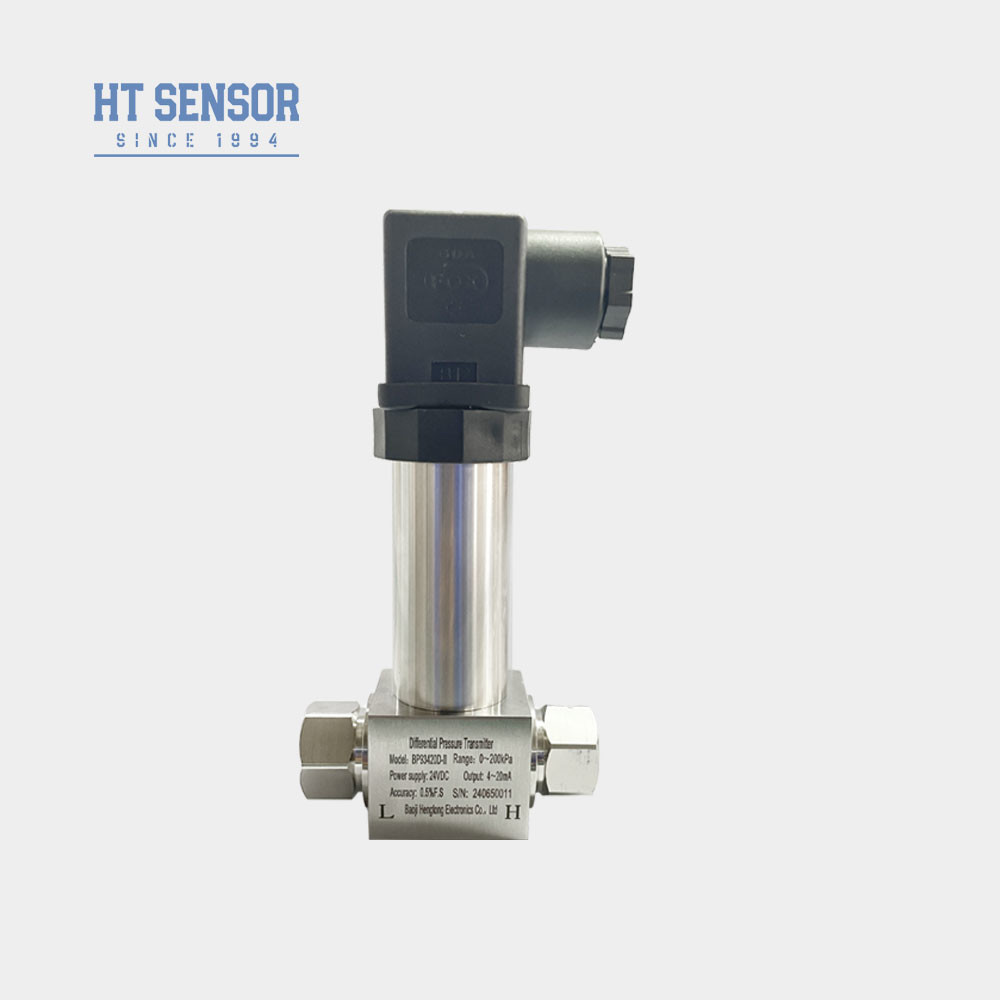

Transmissor de pressão diferencial BP93420DII com sensor de piiezoresistivo de silício difuso
BP93420DIIDdiferencialPressouroTransmissor
Introdução do transmissor de pressão diferencial:
O transmissor de pressão diferencial BP93420DII emprega um sensor piezoresistivo de silício difuso.É aplicável à medição do diferencial de pressão de vários gases e líquidos em tubulações em indústrias como o petróleo, química, energia elétrica, hidrologia, etc.
Características do produtode um transmissor de pressão diferencial:
1O transdutor adota um projeto de estrutura de aço inoxidável, estrutura compacta, instalação conveniente.
2. Após uma compensação de temperatura rigorosa e rastreamento de envelhecimento, para garantir um desempenho estável e confiável.
3A interface elétrica pode ser externa ou directamente ligada.
Aplicaçõesde um transmissor de pressão diferencial:
- 1É adequado para a medição da pressão diferencial de vários gases ou líquidos em tubulações de petróleo, química, energia elétrica, hidrologia e outras indústrias.
- 2. Utilizado para controlo de processos no domínio industrial.
- 3- A medição da pressão diferencial das tubulações e dos fornos
| Parâmetros de desempenhode um transmissor de pressão diferencial: |
| Faixa de medição |
0-10KPa......~2MPa |
| Tipo de pressão |
Pressão diferencial |
| Sobrecarga de lado único |
≤ 3 vezes do intervalo nominal |
| Pressão estática |
Valor mínimo entre 5 vezes o intervalo nominal ou 7 MPa |
| Precisão @ 25°C |
±0,25% (típico) ±0,5% (máximo) |
| Repetitividade |
±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese |
±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo |
± 0,5% F.S./ano ((≤ 200 KPa) ± 0,2% F.S./ano ((> 200 KPa) |
| Drift de temperatura zero |
± 0,01%FS/°C ((> 100KPa), ± 0,02%FS/°C (≤ 100Kpa) |
| Desvio de temperatura do comprimento |
± 0,01%FS/°C ((> 100KPa), ± 0,02%FS/°C (≤ 100Kpa) |
| Temperatura de compensação |
0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Temperatura de funcionamento |
-30°C a 80°C |
| Temperatura de armazenamento |
-40°C a 100°C |
| Vibração |
10g,55Hz 2kHz |
| Material de habitação |
304, 316L |
| Material do diafragma |
316L |
| Resistência ao isolamento |
100MΩ 100VDC |
| Classificação à prova de explosão |
Segurança intrínseca e resistência à explosão |
| Classificação de protecção |
IP65 |
| Peso |
~ 0,45 kg |
| Sinais de saída |
Tensão de alimentação |
Tipo de saída |
| 4 ′ 20 mA |
12 ̊30VDC |
2/3/4 de fio |
| 010/20mA |
3 fios
|
| 0/1 ¢ 5V |
| 0.5·4.5V |
5VDC |
| Dicas de encomendade um transmissor de pressão diferencial: |
Nota:
1Ao selecionar um produto, certifique-se de que o meio em estudo é compatível com a parte de contacto do produto.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem um ecrã digital.
3. Ao encomendar um transmissor com uma cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto,Recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estão ligados à terra de forma fiável..
5. Os anéis O de borracha de flúor têm um intervalo de temperatura de funcionamento nominal de - 20 °C a 250 °C. Quando as temperaturas de funcionamento caem abaixo de - 20 °C, devem ser seleccionados anéis de vedação do tipo EPDM O.
6O cabo não vem com um cabo por defeito ligado. Se você precisar de cabo, há três materiais para escolher. Se não forem dadas instruções específicas, o cabo pode ser instalado em qualquer lugar.Os materiais para cabos de polietileno serão utilizados por defeitoSe forem necessários materiais diferentes para cabos, indique no formulário de encomenda.
7.Em caso de exigências especiais, tais como vibrações fortes, impacto instantâneo, interferências eletromagnéticas ou de radiofrequência fortes, por favor, informe-nos e indique no seu pedido.
| Guia de encomendasde um transmissor de pressão diferencial: |
| BP93420XX |
Transmissor de pressão |
| |
Código |
Esboço Construção |
| DII |
Transmissor de pressão diferencial |
| |
Faixa de medição |
0-10KPa......~2MPa |
| |
Código |
Fornecimento de energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Outros |
| |
Código |
Sinais de saída |
| S1 |
4 ¢ 20mADC |
S5 |
020mADC |
| S2 |
1 ′5VDC |
S6 |
0 ′10VDC |
| S3 |
0 ′5VDC |
S7 |
0.5·4.5VDC |
| S4 |
010mADC |
|
|
| |
Código |
Conexão de pressão |
| J1 |
M20 × 1,5 Homem |
| J2 |
G1/2 Homem |
| J3 |
G1/4 Homem |
| J4 |
1/2 NPT Homem |
| J5 |
Outros |
| |
Código |
Conexão elétrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Saída de cabo selado |
| B4 |
Outros |
| |
Código |
Tipo de pressão |
| D |
Pressão diferencial |
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos totalmente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
