Sensor de pressão do diafragma de descarga Transmissor para aplicações de pressão de alta temperatura Sensor
Product Details
| Modelo N.O.: | BP93420-IIIQT1 | Fornecimento de energia: | 12-32VDC |
|---|---|---|---|
| ouptut: | Display 4-20mA+ | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Distância: | 0-35kpa~3.5Mpa | Tipo de estrutura: | Transmissor de pressão do diafragma |
| Mediano de medição: | Líquido, gás, cola para bebidas, etc. | grau de precisão: | 00,5% |
| Classificação IP: | IP65 | Personalização: | Disponível |
| Destacar |
Sensor de pressão do diafragma de alta temperatura,Sensor de pressão de alta temperatura Transmissor,Transmissor de pressão do diafragma |
||
Product Description

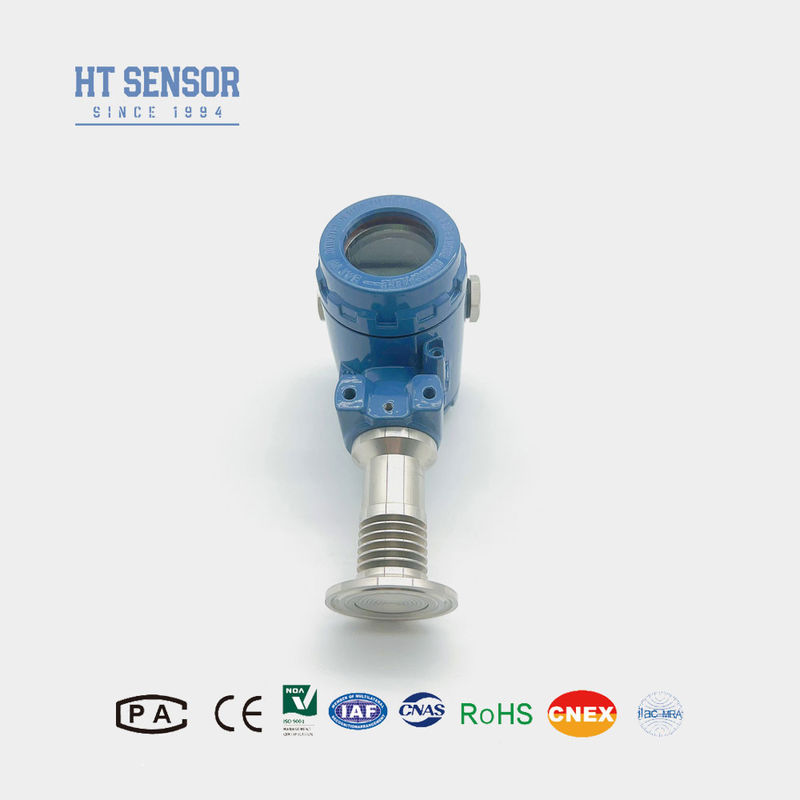

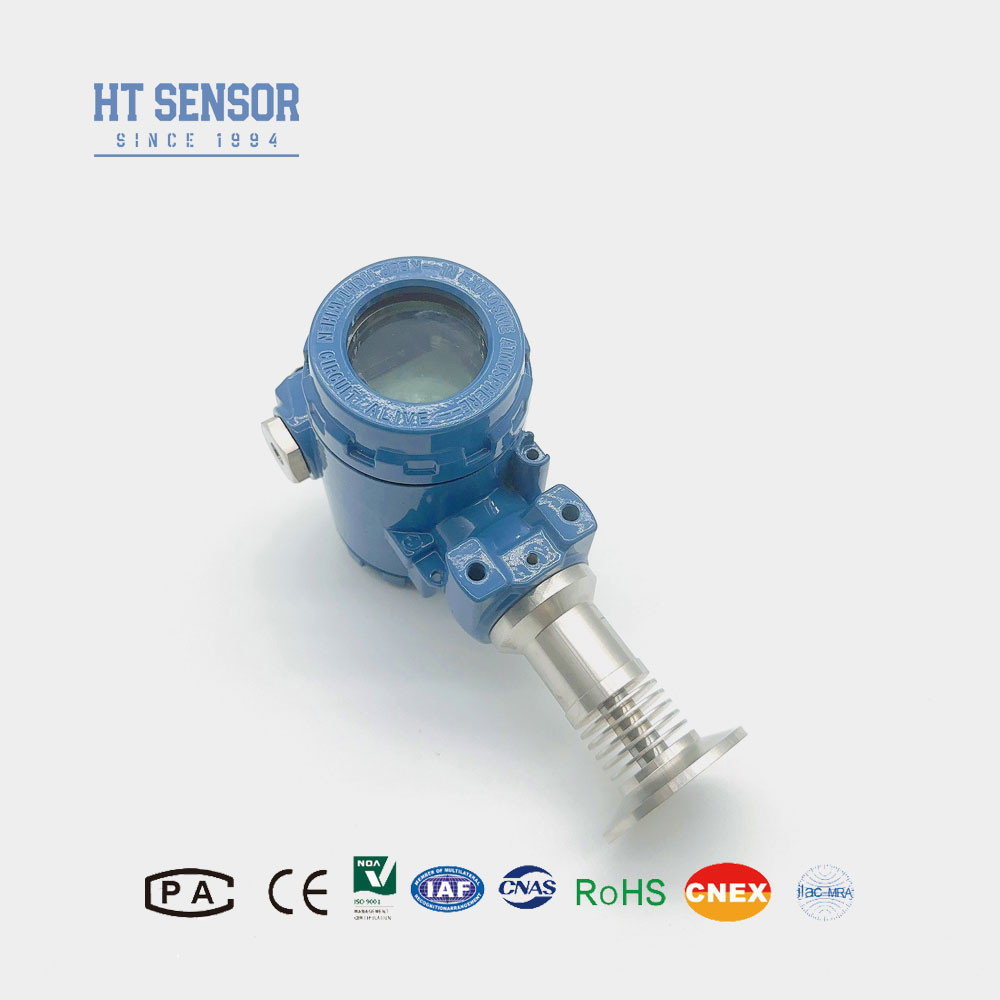

Transmissor de sensor de pressão de diafragma para aplicações de pressão de alta temperatura
BP93420-IIIQT1 Transmissor de pressão
Introdução do sensor de pressão do diafragma:
- O transmissor de pressão de diafragma flush BP93420-IIIQT1 é um transmissor de pressão analógico com as seguintes características principais:
- 1Estrutura de membrana plana: o projeto de diafragma de descarga do transmissor aumenta a área de contato com o meio medido, melhorando seu desempenho.
- 2Ampla gama de temperaturas: O transmissor foi concebido para funcionar numa ampla gama de temperaturas, permitindo-lhe adaptar-se a diversas condições ambientais.
- 3Capacidade de sobrecarga: O transmissor tem uma elevada capacidade de sobrecarga, o que lhe permite suportar picos de pressão e ondas elevadas sem comprometer a sua funcionalidade.
- 4. Forte resistência à corrosão: os materiais e a construção do transmissor fornecem resistência à corrosão robusta, tornando-o adequado para uso em vários ambientes adversos.
- 5Aplicação versátil: Com estas características,Os transmissores de pressão da série BP93420-IIIQT1 podem ser aplicados numa ampla gama de indústrias e aplicações que exigem medições de pressão fiáveis em condições difíceis..
- 6Esta otimização destaca as principais vantagens do transmissor de sensores de pressão BP93420-IIIQT1, sublinhando a sua adequação para utilização em ambientes diversos e exigentes.
| Parâmetros de desempenhodeSensor de pressão do diafragma | |
| Intervalo de medição deSensor de pressão do diafragma | - 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ≤ 0,1%FS |
| Histerese | ≤ 0,1%FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,3 kg |
Aplicações deSensor de pressão do diafragma:
- 1Adequado para medição de gases e líquidos não corrosivos com 316L.
- 2. Usado para processamento asséptico em indústrias médicas, biofarmacêuticas, de higiene alimentar e outras.
- 3Utilizado nas indústrias do papel e da química, bem como na medição do nível de águas residuais e da pressão dos tanques de bebidas, adequado para sistemas de controlo hidráulico e pneumático.
| Signalização de saída ofSensor de pressão do diafragma | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Dicas de encomendafSensor de pressão do diafragma |
- 1. Ao selecionar o produto, certifique-se de que o meio de ensaio é compatível com a parte de contacto do produto.
- 2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem cabeças de exibição digital.
- 3. Ao encomendar um transmissor com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
- 4Para assegurar o funcionamento fiável do produto, recomenda-se que instale dispositivos de protecção contra raios no local e que assegure que o produto e a fonte de alimentação estejam ligados à terra de forma fiável.
- 5Em caso de exigências especiais, tais como fortes vibrações, força de impacto instantânea, interferências eletromagnéticas ou RF fortes, informe-nos e indique na ordem.
| Guia de encomendasSensor de pressão do diafragma | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI/QIT | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentesSensor de pressão do diafragma:
1Q: Quais são as características do seu Sensor de pressão do diafragmaTransmissores?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviços OEM e ODM.
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30 000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
A: Nosso tempo de garantia é de 24 meses após o envio, e o nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota por rede de PC éSempre disponível.
