Transdutor de pressão diferencial de alta precisão com óleo Transmissor de pressão diferencial
Product Details
| Modelo N.O.: | BP93420DII | Temperatura de armazenamento.: | -40 a 100°C |
|---|---|---|---|
| Tipo de pressão: | Pressão diferencial | Temperatura operacional.: | -30~80℃ |
| Estabilidade a longo prazo: | ± 0,2% F.S/Ano ((> 200kpa) | Pacote de transporte: | Embalagem padrão para exportação com cartão |
| Origem: | China | Código Hs: | 9026201090 |
| Habilidade da fonte: | 20000PCS/ano | Mediano de medição: | Gás ou líquido |
| Grau de precisão: | 00,25%,00,5% | Classificação IP: | IP65 |
| Destacar |
Transmissor de pressão diferencial de alta precisão,Transmissor de pressão diferencial cheio de óleo,Transdutor de pressão diferencial cheio de óleo |
||
Product Description

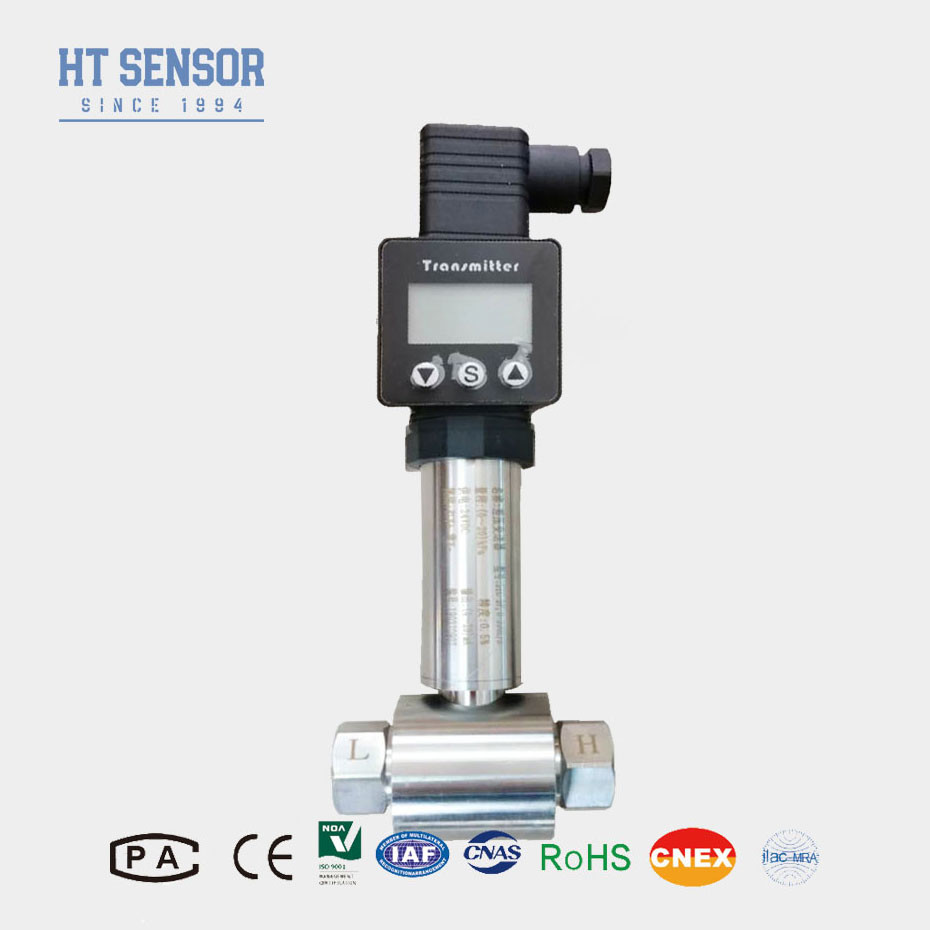

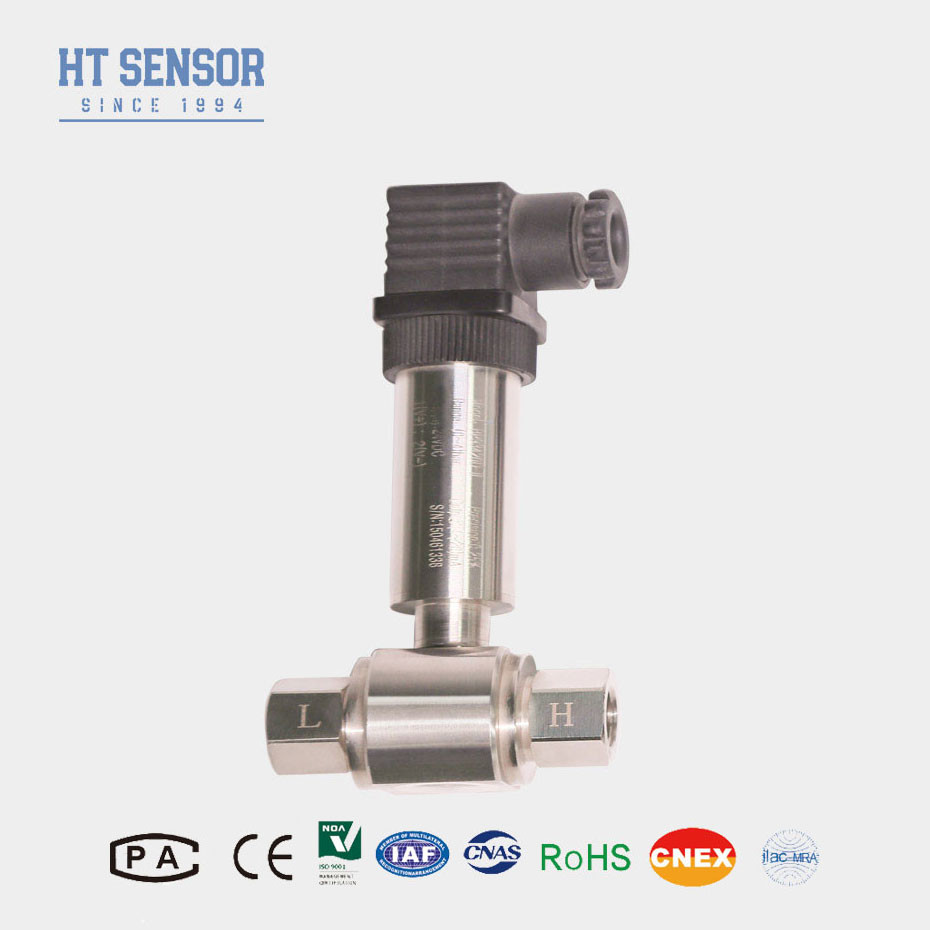

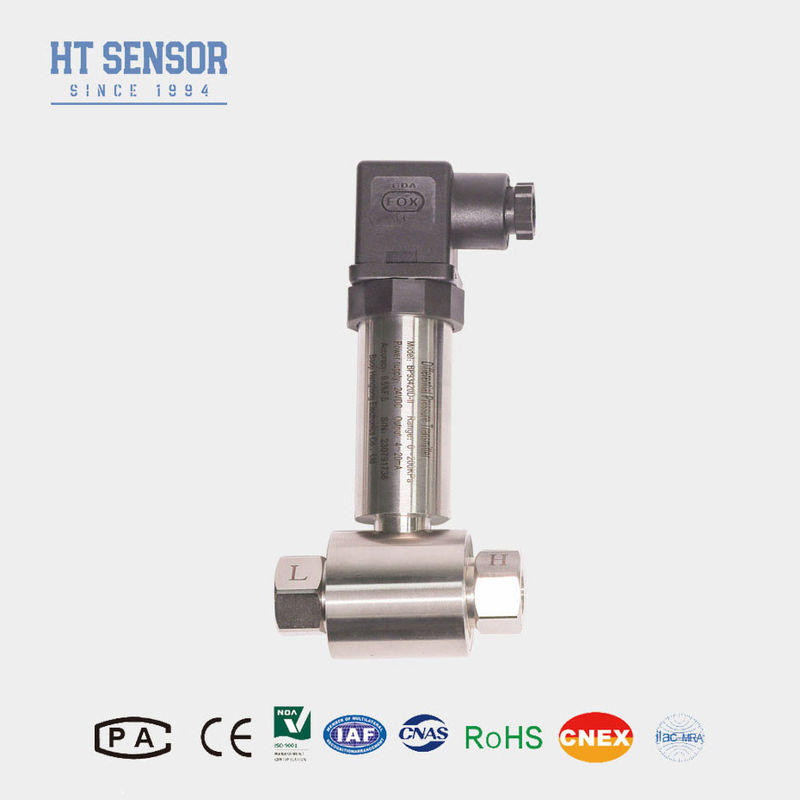

Transmissor de pressão diferencial BP93420DII
Introdução do transmissor de pressão diferencial:
BP93420DII Transmissor de pressão diferencial preenchido com óleo de alta precisão usa um sensor de silício difuso piezoresistivo.Histerese e repetibilidade através da tecnologia de compensação digital.
A compensação digital melhora o desempenho e a fiabilidade dos transmissores de pressão através da utilização de algoritmos avançados e técnicas de processamento digital.e soluções de medição de pressão personalizáveis para uma ampla gama de aplicações.
O sensor é constituído por um diafragma de silício com elementos piezoresistivos difundidos nele, formando um circuito de ponte Wheatstone.Faz com que o diafragma se deforme.Esta deformação altera a resistência dos elementos piezoresistivos, desequilibrando a ponte Wheatstone.
Características do produto:
1. Alta precisão
2. Largo intervalo de medição
3Forte resistência à corrosão
4Forte capacidade anti interferência.
5Adaptabilidade a altas temperaturas
6Fácil manutenção.
7. Opções de sinal de saída múltiplas
8. Alta fiabilidade
Aplicações:
1.Medição de pressões diferenciais em sistemas de controlo ambiental.
2.Monitorização de pressões diferenciais em equipamentos médicos como ventiladores.
3- Medição da pressão em tubulações e câmaras de fornos
| Parâmetros de desempenho | |
| Faixa de medição | 0-10KPa...~2MPa |
| Tipo de pressão | Pressão diferencial |
| Sobrecarga de lado único | ≤ 3 vezes do intervalo nominal |
| Pressão estática | Valor mínimo entre 5 vezes o intervalo nominal ou 7 MPa |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,5% F.S./ano ((≤ 200 KPa) ± 0,2% F.S./ano ((> 200 KPa) |
| Drift de temperatura zero | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Desvio de temperatura do comprimento | ± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura de compensação | 0-50oC ((0-10KPa, 0-20KPa), 0-70oC,-10-70oC |
| Temperatura de funcionamento | -30oC a 80oC |
| Temperatura de armazenamento | -40oC a 100oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Segurança intrínseca e resistência à explosão |
| Classificação de protecção | IP65 |
| Peso | ~ 0,45 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0.5~4.5V | 5VDC |
| Dicas de encomenda |
2Para assegurar um funcionamento fiável, recomenda-se instalar um colector de três válvulas entre o ponto de medição e o transmissor.assegurar uma aplicação lenta e uniforme de pressão nas câmaras de pressão positiva e negativa do transmissor.
3Durante a instalação, é aconselhável posicionar as interfaces de pressão em ambas as extremidades horizontalmente para minimizar o impacto do local de instalação no produto.
4Para requisitos especiais tais como fortes vibrações, força de impacto instantânea, interferências eletromagnéticas fortes ou interferências de radiofrequência,Por favor, informe a nossa empresa e especifique estes requisitos na ordem

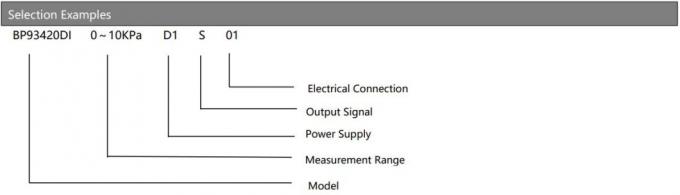

| Guia de encomendas | ||||||||
| BP93420XX | Transmissor de pressão | |||||||

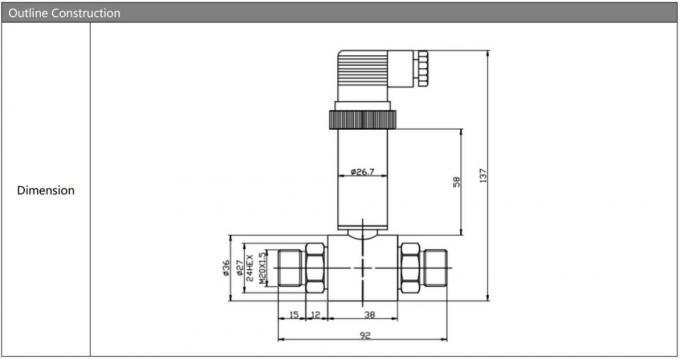

| Código | Esboço Construção | |||||||
| DII | Transmissor de pressão diferencial | |||||||
| Faixa de medição | 0-10KPa... ~ 2 MPa | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

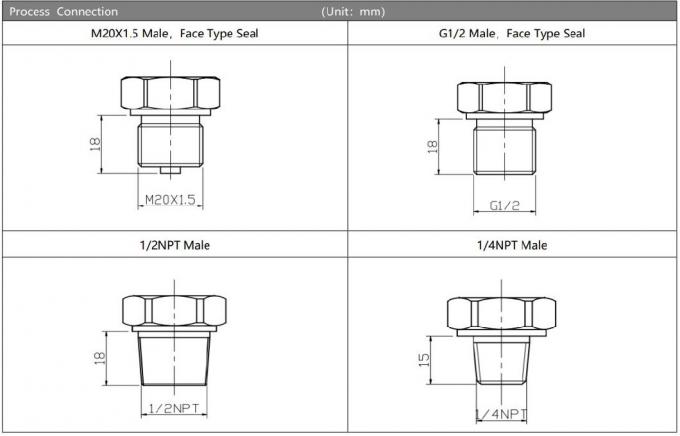

| Código | Conexão de pressão | |||||||
| J1 | M20 × 1,5 Homem | |||||||
| J2 | G1/2 Homem | |||||||
| J3 | G1/4 Homem | |||||||
| J4 | 1/2 NPT Homem | |||||||
| J5 | Outros | |||||||

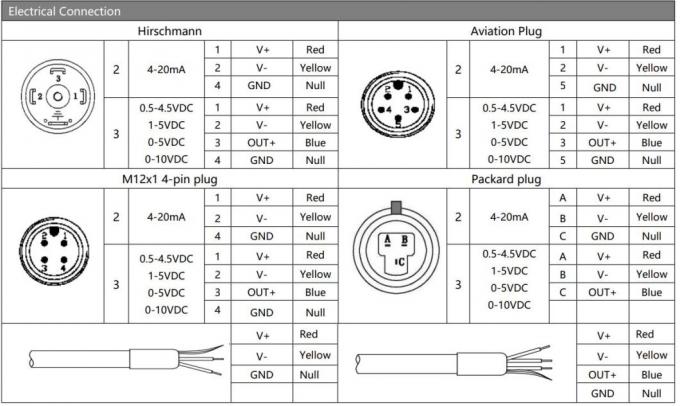

| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| D | Pressão diferencial | |||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e o nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota por rede de PC éSempre disponível.
