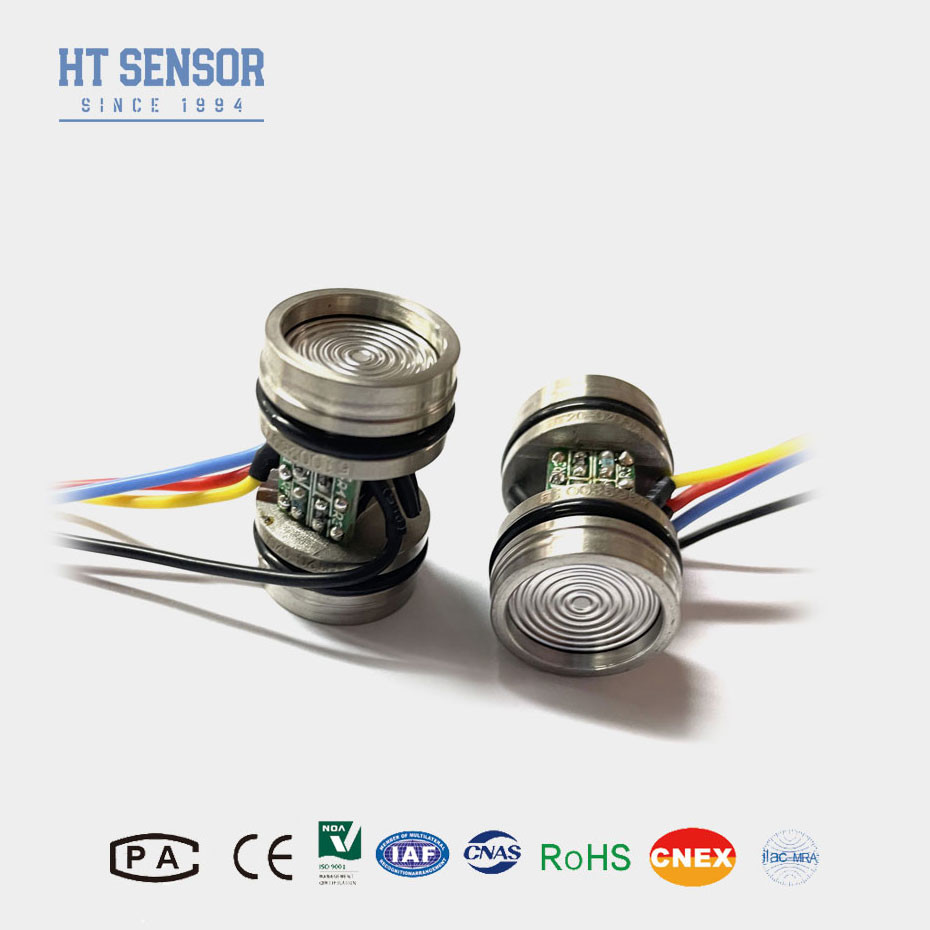

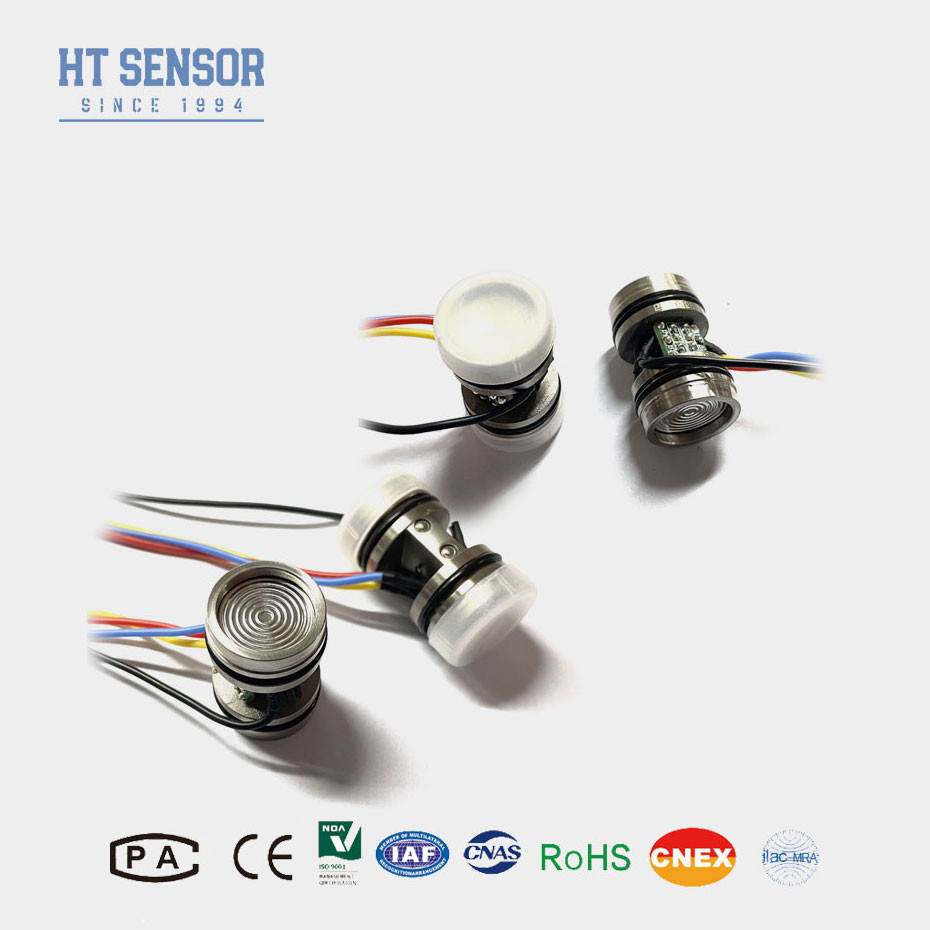

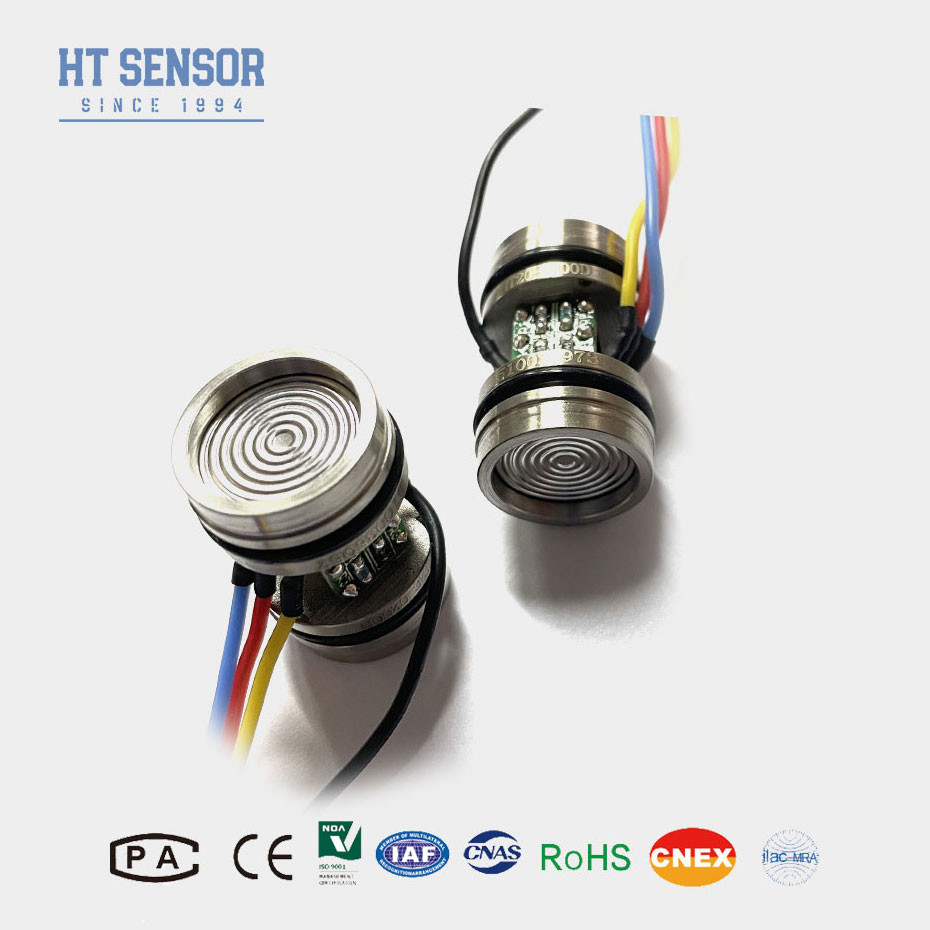

Sensor de pressão HT20V 100mv 10VDC Sensor de pressão diferencial piezorresistiva para líquido
Product Details
| Modelo N.O.: | HT20V | Tipo de fiação: | Quatro fios |
|---|---|---|---|
| Mediano de medição: | Gás e líquidos | personalizado: | personalizado |
| Potência: | 10VDC | Pacote de transporte: | Cartão |
| Tipo: | Sensor de pressão piezoresistiva diferencial | Tipo de sinal de saída: | Tipo analógico |
| Materiais: | Aço inoxidável | Personalização: | Disponível |
| Destacar |
Sensor de pressão de líquido,Sensor de pressão diferencial para líquido,Sensor de pressão diferencial piezorresistivo |
||
Product Description
Introdução de um sensor de pressão de silício difuso diferencial:
HT20VO sensor é constituído por um diafragma de silício com elementos piezoresistivos difundidos nele, formando um circuito de ponte Wheatstone.Faz com que o diafragma se deforme.Esta deformação altera a resistência dos elementos piezoresistivos, desequilibrando a ponte Wheatstone.
Características do produtode um sensor de pressão de silício difuso diferencial:
1. Alta precisão: fornece medições precisas da pressão diferencial.
2Excelente estabilidade: mantém o desempenho durante longos períodos.
3. Ampla gama de medição: capaz de medir pequenas a grandes pressões diferenciais.
4Compensação de temperatura: garante leituras precisas numa ampla gama de temperaturas.
- Controle de processos: Monitorização e controlo das diferenças de pressão nos processos industriais.
- Sistemas HVAC: Medir as diferenças de pressão do ar para uma operação eficiente do sistema.
- Medição de fluxo: Usado em conjunto com elementos de fluxo, como placas de orifício, para medir o fluxo de fluido.
- Monitoramento dos filtros: detecção de quedas de pressão nos filtros para indicar o entupimento.
- Medição do nível: medição do nível dos líquidos nos reservatórios através da detecção da diferença de pressão entre o nível do líquido e um ponto de referência.
- Fornecimento de energia: ≤10VDC
- Voltagem de saída de modo comum: 50% da entrada (típica)
- Impedância de entrada:4KΩ~20KΩ
- Impedância de saída:2.5KΩ~6KΩ
- Conexão elétrica: fio de alta temperatura de 100 mm.
| Parâmetros de desempenhode um sensor de pressão de silício difuso diferencial: | ||||
| Faixa de medição | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Tipo | Max. | Unidade | ||
| Linearidade | ± 0.15 | ± 0.3 | % F.S. | |
| Repetitividade | 0.05 | 0.1 | % F.S. | |
| Histerese | 0.05 | 0.1 | % F.S. | |
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | |
| Produção em escala total | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV |
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2.5 | % F.S. |
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | |
| ≥ 35 kPa | 0 ~ 70 | oC | ||
| Temperatura de funcionamento | -20 a 80 | oC | ||
| Temperatura de armazenamento | -40 ~ 125 | oC | ||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 4MPa | |||
| Pressão de explosão | 5x a escala completa | |||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | ||
| Material do diafragma | 316L | |||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | |||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | |||
| Choque. | 100 g, 11 ms | |||
| Tempo de resposta | ≤ 1 ms | |||
| Selo de anel O | Goma nitrílica ou goma fluorada | |||
| Meio de enchimento | Óleo de silício | |||
| Peso | ~ 45 g | |||
| Os parâmetros são ensaiados nas seguintes condições: tensão constante de 10 V e temperatura ambiente de 25oC | ||||
| Esboço Construçãode um sensor de pressão de silício difuso diferencial | |
| Dimensão | |
| NotasSe houver alterações nas cores do fio, consulte o rótulo anexado ao sensor para obter informações precisas. | |
| Conexão elétrica e compensaçãode um sensor de pressão de silício difuso diferencial |
|
| Exemplos de seleção |
| Dicas de encomenda |
estanqueidade requerida
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4. Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e evitar a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
