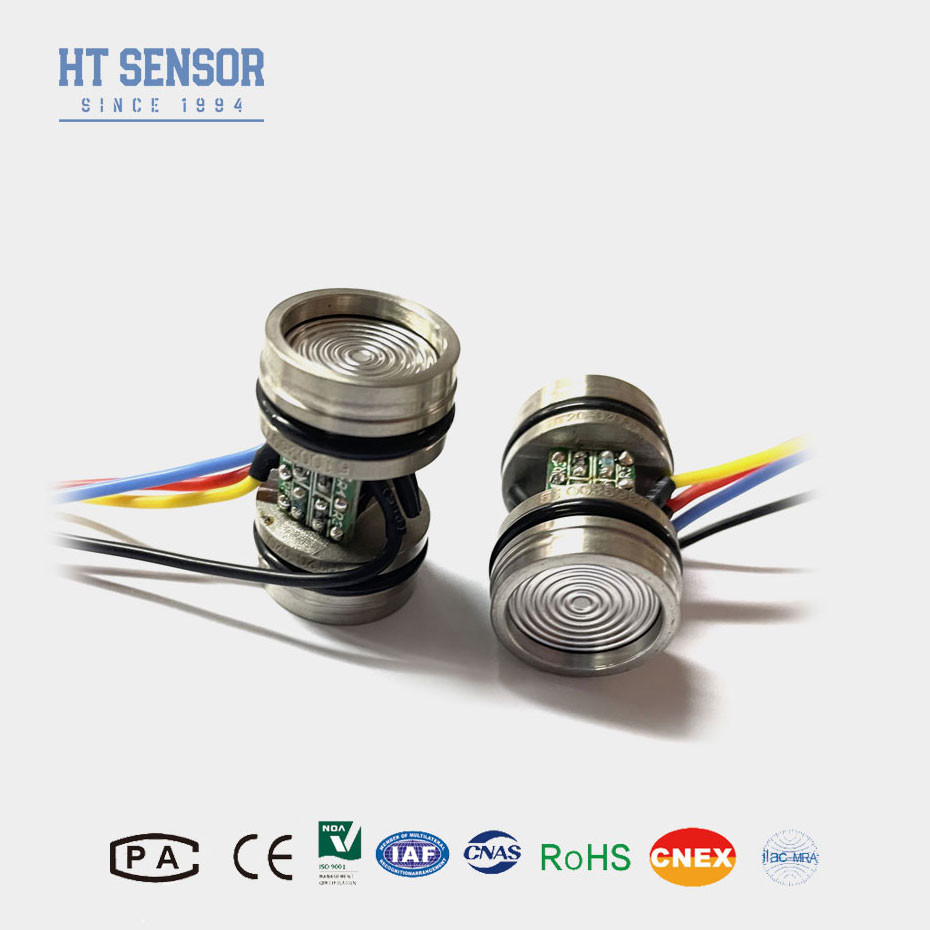

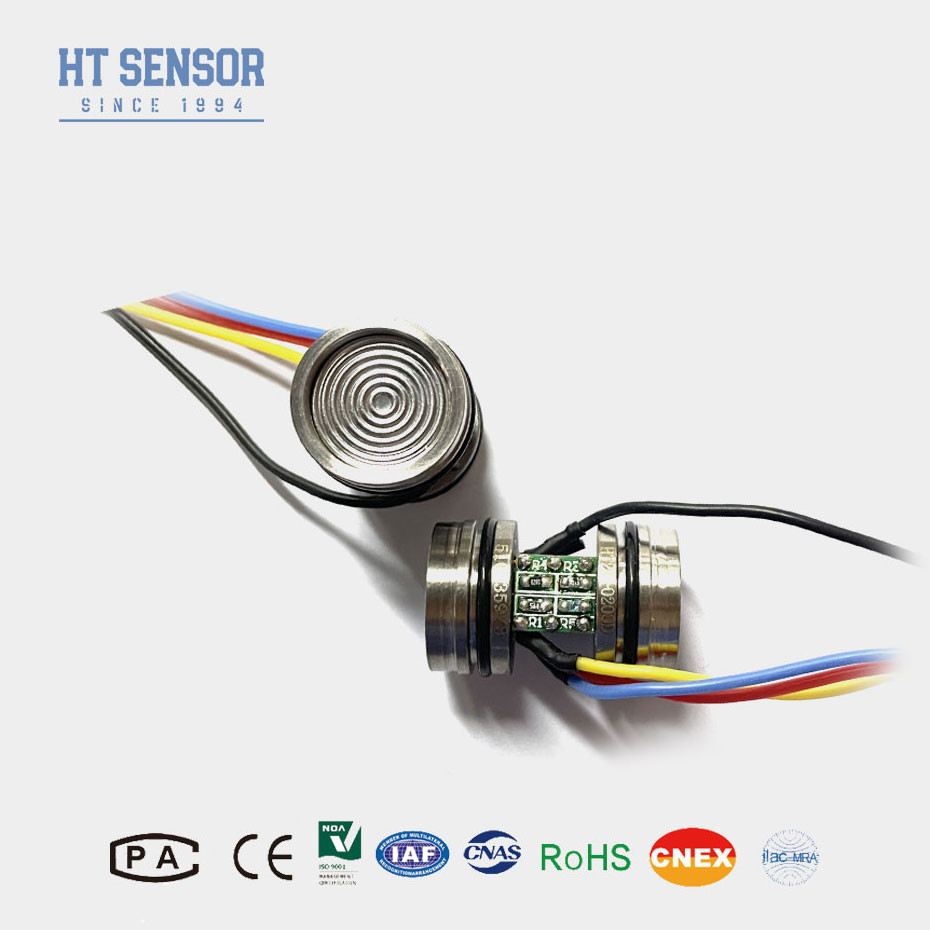

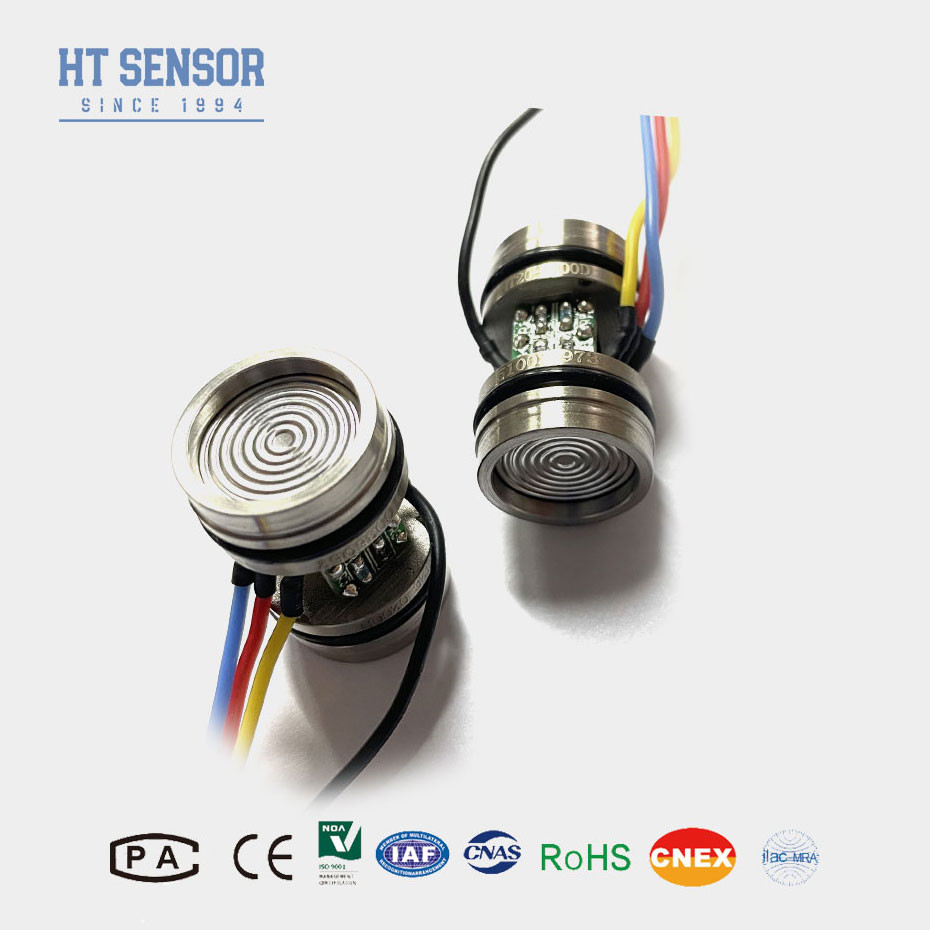

Name: Sensor de pressão diferencial piezorresistiva de 10VDC durável para aplicações personalizadas
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT20V
Price: 21.00 USD
Availability: InStock

Informação detalhada

Modelo N.O.:	HT20V	Tipo de fiação:	Quatro fios
Mediano de medição:	Gás e líquidos	personalizado:	personalizado
Potência:	10VDC	Pacote de transporte:	Cartão
Tipo:	Sensor de pressão piezoresistiva diferencial	Tipo de sinal de saída:	Tipo analógico
Materiais:	Aço inoxidável	Personalização:	Disponível
Destacar:	Aplicações personalizadas Sensor de pressão diferencial piezorresistivo , Sensor de pressão diferencial piezorresistivo de 10 VDC , Sensor de pressão diferencial piezoresistivo durável

Descrição de produto

Introdução de um sensor de pressão de silício difuso diferencial:
HT20VO sensor de pressão diferencial de silício difundido piezorresistivo é concebido para medir a diferença de pressão entre dois pontos.Este tipo de sensor utiliza as propriedades piezoresistivas do silício para converter diferenças de pressão em sinais elétricosEstes sensores são conhecidos pela sua alta precisão, estabilidade e fiabilidade, tornando-os ideais para várias aplicações industriais e comerciais.

Características do produtode um sensor de pressão de silício difuso diferencial:

1. Alta precisão: fornece medições precisas da pressão diferencial.
2Excelente estabilidade: mantém o desempenho durante longos períodos.
3. Ampla gama de medição: capaz de medir pequenas a grandes pressões diferenciais.
4Compensação de temperatura: garante leituras precisas numa ampla gama de temperaturas.

Aplicaçõesde um sensor de pressão de silício difuso diferencial:

Detecção de pressão diferencial
Instrumentos de calibração de pressão
Medição do nível do líquido

Performance elétricade um sensor de pressão de silício difuso diferencial:

Fornecimento de energia: ≤10VDC
Voltagem de saída de modo comum: 50% da entrada (típica)
Impedância de entrada:4KΩ~20KΩ
Impedância de saída:2.5KΩ~6KΩ
Conexão elétrica: fio de alta temperatura de 100 mm.

Parâmetros de desempenhode um sensor de pressão de silício difuso diferencial:
Faixa de medição		10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa
		Tipo	Max.	Unidade
Linearidade		± 0.15	± 0.3	% F.S.
Repetitividade		0.05	0.1	% F.S.
Histerese		0.05	0.1	% F.S.
Output de compensação zero		0 ± 1	0 ± 2	mV
Produção em escala total	≤ 20 KPa	50 ± 1	50 ± 2	mV
	≥ 35 kPa	100 ± 1	100 ± 2	mV
Temperatura de deslocamento zero.	≤ 20 KPa	± 1	± 2.5	% F.S.
	≥ 35 kPa	± 0.8	± 15	% F.S.
Temperatura de escala completa.	≤ 20 KPa	± 1	± 2	% F.S.
	≥ 35 kPa	± 0.8	± 15	% F.S.
Temporário compensado.	≤ 20 KPa	0 ~ 50		oC
	≥ 35 kPa	0 ~ 70		oC
Temperatura de funcionamento		-20 a 80		oC
Temperatura de armazenamento		-40 ~ 125		oC
Sobrecarga admissível		Tomar o valor menor entre 3 vezes a escala completa ou 4MPa
Pressão de explosão		5x a escala completa
Estabilidade a longo prazo		0.2 %		F.S./ano
Material do diafragma		316L
Resistência ao isolamento		≥ 200MΩ 100VDC
Vibração		Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz
Choque.		100 g, 11 ms
Tempo de resposta		≤ 1 ms
Selo de anel O		Goma nitrílica ou goma fluorada
Meio de enchimento		Óleo de silício
Peso		~ 45 g
Os parâmetros são ensaiados nas seguintes condições: tensão constante de 10 V e temperatura ambiente de 25oC

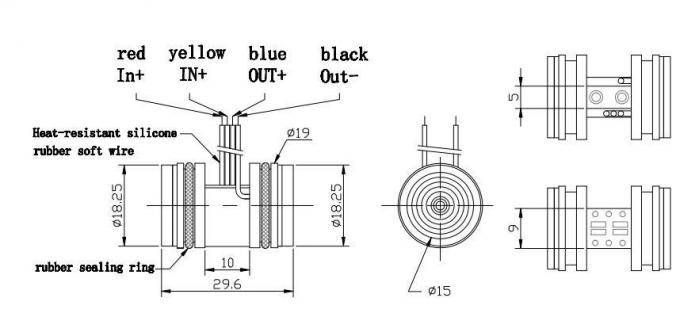

Esboço Construçãode um sensor de pressão de silício difuso diferencial
Dimensão
NotasSe houver alterações nas cores do fio, consulte o rótulo anexado ao sensor para obter informações precisas.

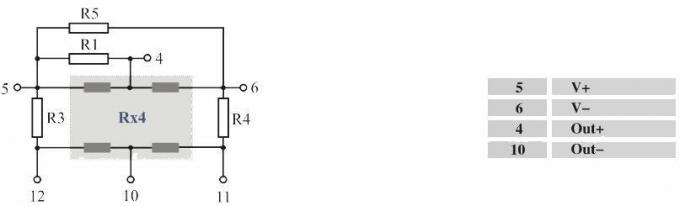

Conexão elétrica e compensaçãode um sensor de pressão de silício difuso diferencial

Sensor de pressão diferencial piezorresistiva de 10VDC durável para aplicações personalizadas 2

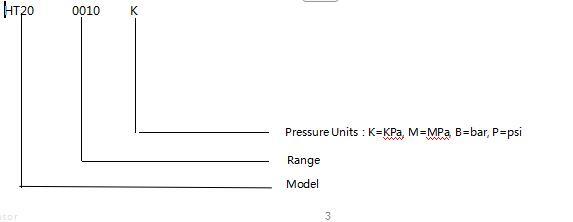

Exemplos de seleção

Sensor de pressão diferencial piezorresistiva de 10VDC durável para aplicações personalizadas 3

Dicas de encomenda

1. Preste atenção ao ajuste entre o tamanho do núcleo e a caixa do transmissor durante a montagem para
estanqueidade requerida
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4. Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e evitar a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.

Empresa

Sensor de pressão diferencial piezorresistiva de 10VDC durável para aplicações personalizadas 4

Perguntas e respostas

1Q: Quais são as características dos seus transmissores de sensores de pressão?

R: Alta precisão, durabilidade e excelente desempenho.

2P: Posso personalizar especificações especiais?

R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM

3Q: Qual é a sua capacidade de produção?

A: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega
.

4Q: Qual é o período de entrega típico?

R: 5 a 8 dias úteis para modelos padrão.

5Q: Qual é o preço dos produtos?

A: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo
.

6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?

R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.

etiqueta:

Lugar de origem:	Baoji, China.
Marca:	HT Sensor
Certificação:	CE,RoHs,ISO9001
Número do modelo:	HT20V

Quantidade de ordem mínima:	1
Preço:	negotiable
Detalhes da embalagem:	Pacote de exportação padrão
Tempo de entrega:	5-8 dias úteis
Termos de pagamento:	Western Union, L/C, T/T
Habilidade da fonte:	5000 pcs/mês
