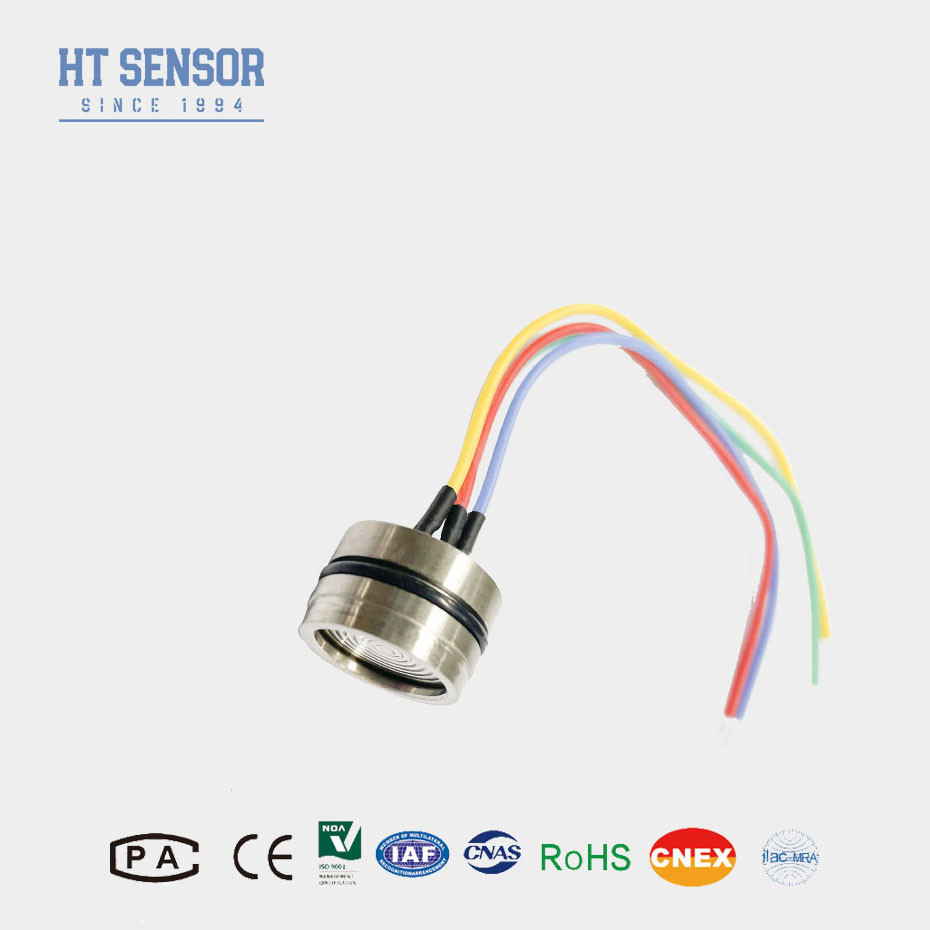

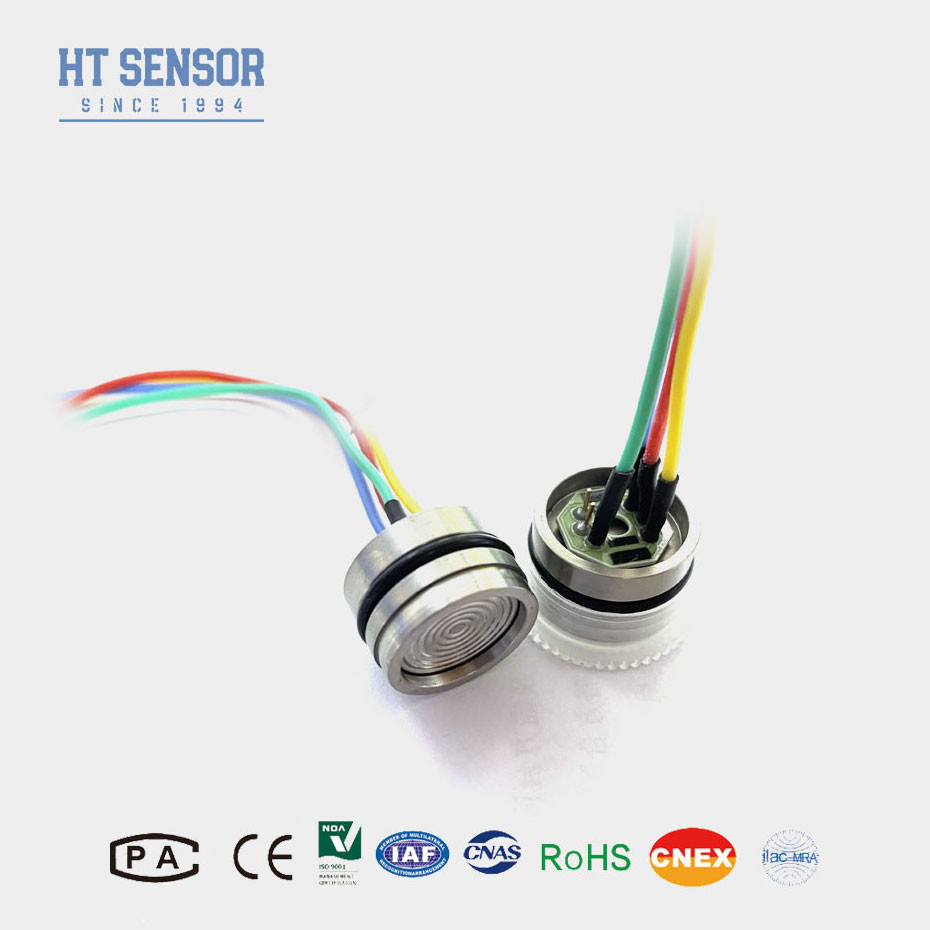

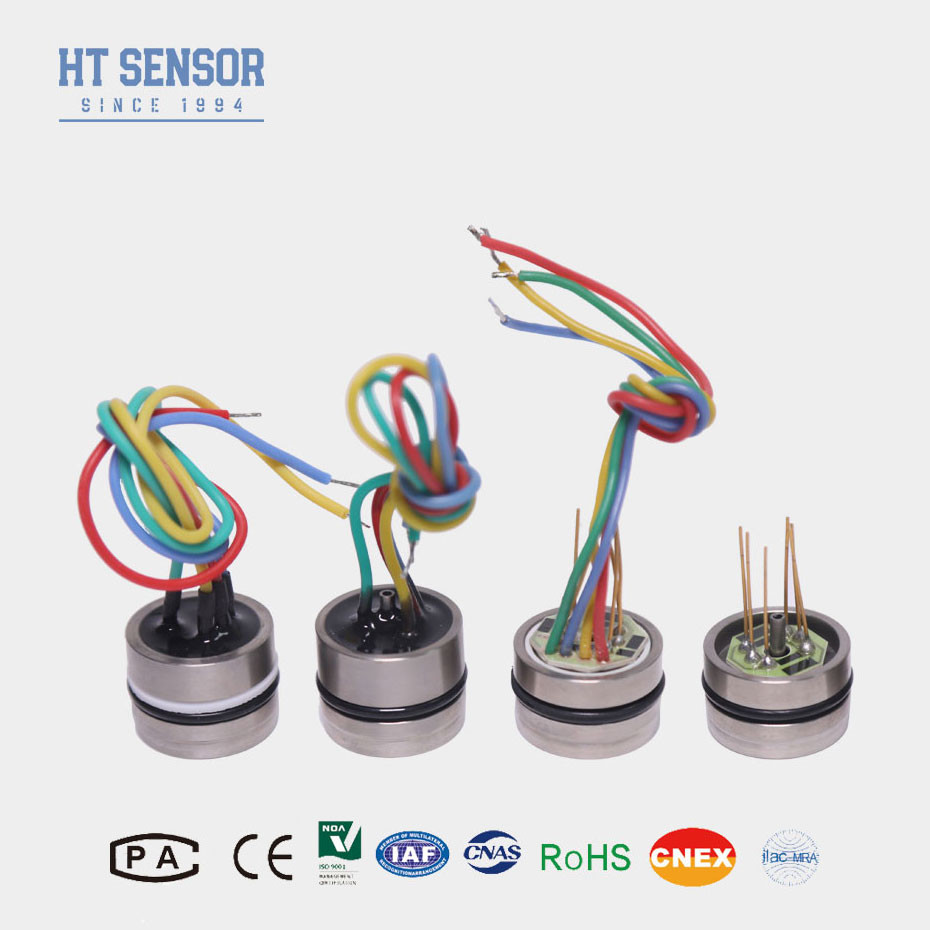

Aplicaçõescom um diâmetro superior a 50 mm,:
1Adequado para medir a pressão dos gases corrosivos e dos líquidos, compatível com aço inoxidável de 316 l
2. Utilizado em sistemas de controlo de processos para monitorizar e controlar a pressão.
3Frequentemente utilizado no sistema de refrigeração e na medição da pressão do compressor de ar.
Performance elétricacom um diâmetro superior a 50 mm,:
1Fornecimento de energia: ≤ 10 VDC
2.Tensão de saída de modo comum: 50% da entrada (típica)
3.Impedência de entrada: 4KΩ~20KΩ
4Impedância de saída:2.5KΩ~6KΩ
5Conexão elétrica: fio de alta temperatura de 100 mm, cabo de fita
| Parâmetros de desempenhocom um diâmetro superior a 50 mm,- Não. |
| Faixa de medição |
Diâmetro ((G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
| Absoluto ((A) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| Selado |
3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS, 60MPaS, 100MPaS |
| |
Tipo |
Max. |
Unidade |
| Não-Linearidade |
± 0.15 |
± 0.3 |
% F.S. |
| Repetitividade |
0.05 |
0.1 |
% F.S. |
| Histerese |
0.05 |
0.1 |
% F.S. |
| Output de compensação zero |
0 ± 1 |
0 ± 2 |
mV |
| Produção em escala total |
≤ 20 KPa |
50 ± 1 |
50 ± 2 |
mV |
|
| ≥ 35 kPa |
100 ± 1 |
100 ± 2 |
mV |
|
| Temperatura de deslocamento zero. |
≤ 20 KPa |
± 1 |
± 2.5 |
% F.S. |
|
| ≥ 35 kPa |
± 0.8 |
± 15 |
% F.S. |
|
| Temperatura de escala completa. |
≤ 20 KPa |
± 1 |
± 2 |
% F.S. |
|
| ≥ 35 kPa |
± 0.8 |
± 15 |
% F.S. |
|
| Temporário compensado. |
≤ 20 KPa |
0 ~ 50 |
oC |
|
| ≥ 35 kPa |
0 ~ 70 |
oC |
|
| Temperatura de funcionamento |
-20 a 80 |
oC |
|
| Temperatura de armazenamento |
-40 ~ 125 |
oC |
|
| Sobrecarga admissível |
Tomar o valor menor entre 3 vezes a escala completa ou 120MPa |
|
|
| Pressão de explosão |
5x a escala completa |
|
|
| Estabilidade a longo prazo |
0.2 % |
F.S./ano |
|
| Material do diafragma |
316L |
|
|
| Resistência ao isolamento |
≥ 200MΩ 100VDC |
|
|
| Vibração |
Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz |
|
|
| Choque. |
100 g, 11 ms |
|
|
| Tempo de resposta |
≤ 1 ms |
|
|
| Selo de anel O |
Goma nitrílica ou goma fluorada |
|
|
| Meio de enchimento |
Óleo de silício |
|
|
| Peso |
~ 28 g |
|
|
| Os parâmetros são ensaiados nas seguintes condições: 10V @ 25oC |
|
| Esboço Construçãocom um diâmetro superior a 50 mm, |
| < 3,5 MPaS |
 |
≥ 3,5 MPaS
< 40 MPaS |
 |
| ≥ 40 MPaS |
 |
| Conexão elétrica e compensaçãocom um diâmetro superior a 50 mm, |
|
|
1Durante a montagem, deve prestar-se atenção à coordenação entre o tamanho do núcleo e a caixa do transmissor para alcançar a estanquidade necessária.
2Ao montar a caixa, certifique-se de que está alinhada verticalmente e aplique a pressão uniformemente para evitar danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar a deformação ou perfuração do diafragma e danos ao núcleo.
5Manter a porta de pressão do núcleo de pressão do medidor aberta à atmosfera para evitar que a água, o vapor de água ou os meios corrosivos entrem na câmara de pressão negativa do núcleo de pressão do medidor.
1Quais os factores que devo ter em conta na selecção de um sensor de pressão?
Intervalo de pressão: pressões máximas e mínimas que o sensor pode medir.
Precisão: grau de precisão de medição exigido.
"Signal de saída": o tipo de saída de sinal elétrico (por exemplo, 4-20mA, 0-5VDC, saídas digitais).
Ambiente de funcionamento: Condições tais como temperatura, umidade e exposição a substâncias corrosivas.
Compatibilidade dos materiais: garantir que os materiais dos sensores sejam compatíveis com os meios a medir.
Tempo de resposta: A rapidez com que o sensor responde às alterações de pressão.
2Como instalar um sensor de pressão?
Instalação: instalar o sensor de forma segura, utilizando os acessórios adequados, e assegurar-se de que está adequadamente alinhado com a fonte de pressão.
Cablagem: Conectar a saída elétrica ao sistema de controlo ou ao equipamento de monitorização, de acordo com as instruções do fabricante.
Calibração: realizar a calibração para garantir leituras precisas.
Segurança: siga todas as orientações de segurança para evitar danos ao sensor ou lesões.
3Como mantenho um sensor de pressão?
Calibração regular: calibrar periodicamente o sensor para manter a precisão.
Inspeção: inspecione regularmente se há danos físicos ou desgaste.
Limpeza: Limpe o sensor e as suas ligações para evitar a contaminação.
Protecção: garantir que o sensor esteja protegido de fatores ambientais que possam afetar o seu desempenho.
4Quais são as aplicações comuns dos sensores de pressão?
Automatização industrial: Monitorização e controlo das pressões dos processos na fabricação.
Automóvel: Medir as pressões de óleo, combustível e ar nos motores.
Dispositivos médicos: Monitorização da pressão arterial e de outras pressões fisiológicas.
Sistemas de climatização e ventilação: Garantir pressões adequadas de ar e gases.
Aeronáutica: medição da pressão da cabine e outros parâmetros críticos.
Monitoramento do ambiente: medição da pressão atmosférica e da pressão da água.
5O que é a compensação digital nos sensores de pressão?
A compensação digital envolve o uso de microprocessadores para corrigir erros e não-linearidades na medição de pressão.Esta técnica melhora a precisão ajustando a saída do sensor com base em fatores de correção pré-calibrados e variações de temperatura.
6O que devo fazer se o meu sensor de pressão não estiver a funcionar corretamente?
Verifique as ligações: certifique-se de que todas as ligações elétricas e mecânicas estão seguras.
Revisão da calibração: verificar se o sensor está corretamente calibrado.
Inspecionar os danos: procurar qualquer dano físico no sensor ou seus componentes.
Consulta da documentação: consultar o manual do utilizador para as etapas de resolução de problemas.
Contato com o suporte técnico: se os problemas persistirem, contacte o fabricante ou o fornecedor para obter suporte técnico.
