Sensor de pressão do diafragma de descarga de alta precisão para meios viscosos em revestimentos químicos
Product Details
| Modelo N.O.: | BP93420-IQT | Fios: | 50.4 mm para altas temperaturas |
|---|---|---|---|
| Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada | Pacote de transporte: | Cartão |
| Especificações: | Sensor de pressão de silício | Código do SH: | 9026201090 |
| Tipo: | Sensor de pressão do diafragma | grau de precisão: | 0.5%F.S |
| Intervalo de pressão: | - 100kpa... 0kpa ~ 35kpa...3.5MPa | produção: | 4-20mA e assim por diante |
| Destacar |
Sensor de pressão do diafragma de revestimentos químicos,Sensor de pressão do diafragma de fluxo de mídia viscosa,Sensor de pressão do diafragma de descarga altamente preciso |
||
Product Description

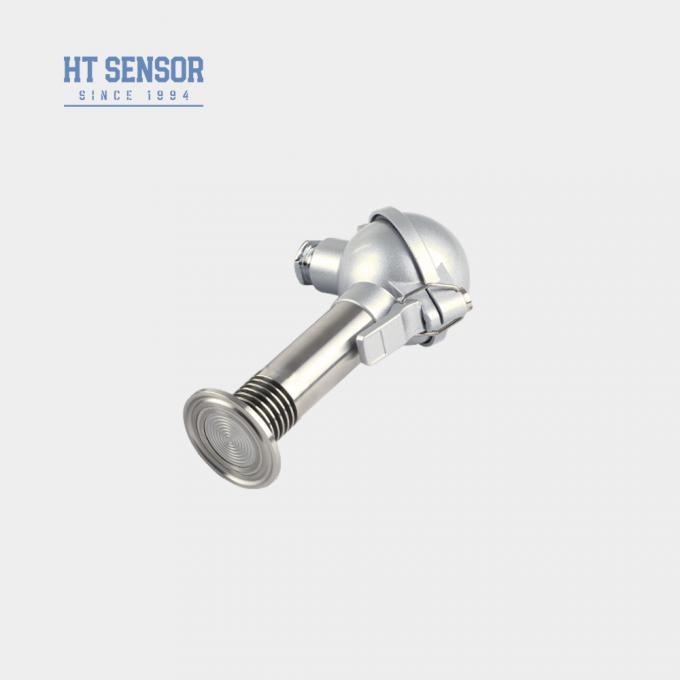

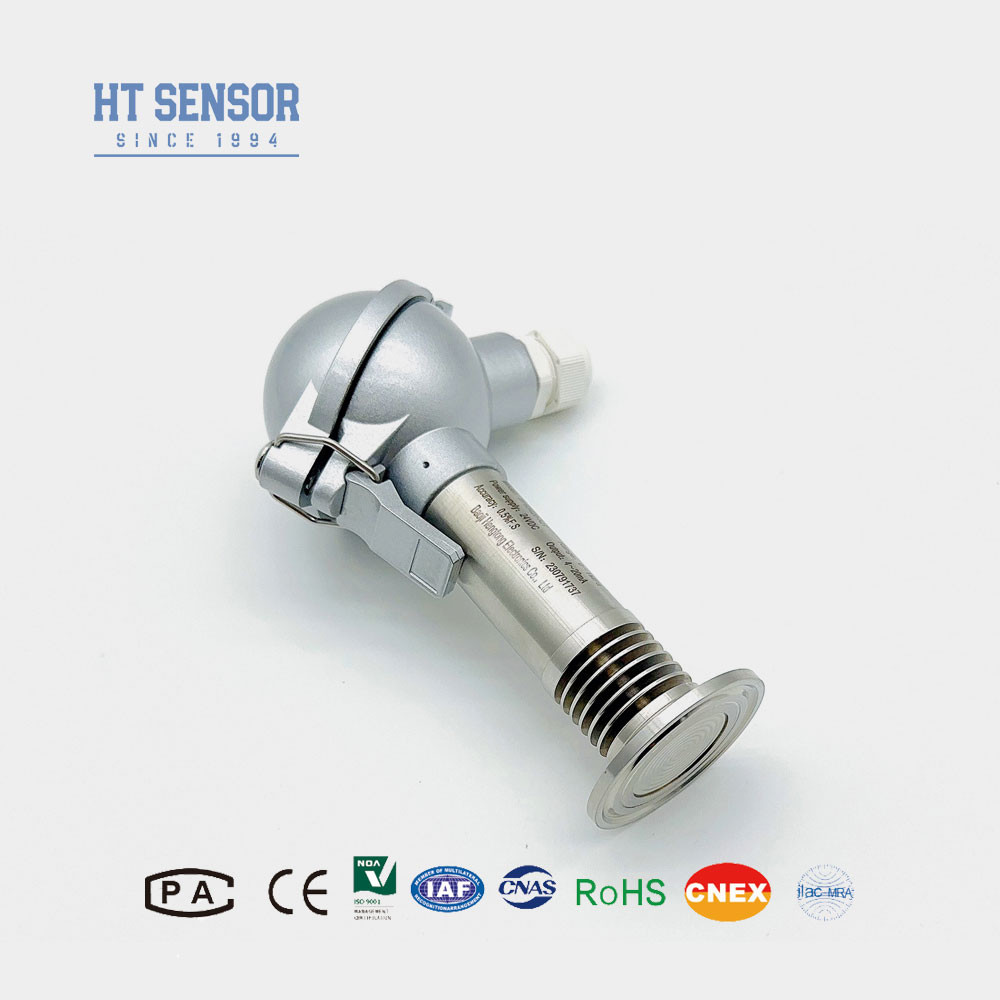

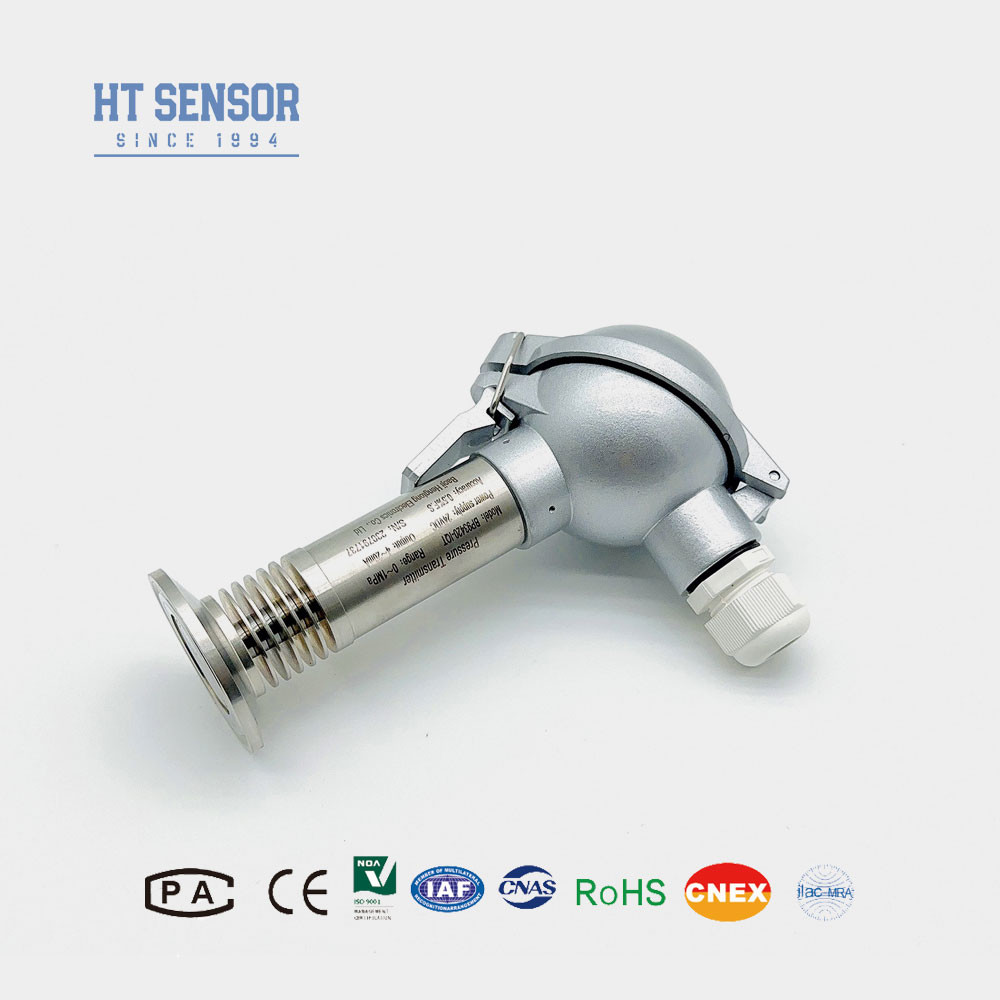

Sensor de pressão do diafragma para meios viscosos em revestimentos químicos e mais
Transmissor de pressão BP93420-IQT
Introdução do sensor de pressão do diafragma:
O sensor de pressão de membrana plana BP93420-IQT através da sua construção robusta, princípio de medição avançado e capacidades de aplicação versáteis,O transmissor de pressão com diafragma de descarga compacto BP93420-IQT demonstra uma estabilidade e fiabilidade excepcionais.Estas características tornam-no uma opção versátil para uma ampla gama de tarefas de controlo e monitorização da pressão industrial, particularmente em ambientes de processo desafiadores.
| Parâmetros de desempenhoSensor de pressão do diafragma: | |
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ≤ 0,1%FS |
| Histerese | ≤ 0,1%FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC (personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação de protecção | IP65 |
| Peso | ~ 0,3 kg |
Características do produtoSensor de pressão do diafragma:
1- Ampla gama de medições, várias opções de interface de pressão.
2Opções de sinal de saída diversas.
3Ajustável zero e em escala completa.
4Alta precisão, múltiplos processos estéreis.
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Dicas de encomenda |
1Compatibilidade com os meios de comunicação
Ao selecionar um produto, certifique-se de que o meio a medir é compatível com os componentes molhados do sensor.Esta compatibilidade é crucial para o funcionamento fiável e adequado do dispositivo.
2Produtos à prova de explosão
Observe que os produtos à prova de explosão não incluem um ecrã digital como padrão quando se faz um pedido.Este é um fator importante a considerar se é necessário um ecrã digital para a sua aplicação.
3. Aterragem e Proteção contra Raios
Para garantir o funcionamento fiável do produto, recomendamos a instalação de dispositivos de proteção contra raios no local e a garantia da correcta ligação à terra do produto e da fonte de alimentação.Isto ajudará a proteger o sensor contra perturbações elétricas, mantendo um desempenho consistente.
4. Opções de cabo
O produto não vem com um cabo ligado por defeito. Se for necessário um cabo, existem três opções de materiais disponíveis: polietileno, PVC e blindado.a opção de cabo de polietileno será utilizada por defeitoSe precisar de um material de cabo diferente, indique-o no formulário de encomenda.
5Requisitos especiais
Para aplicações com requisitos especiais, tais como vibrações fortes, força de impacto instantânea ou interferências eletromagnéticas/de radiofrequência intensas,Por favor, informe-nos e forneça os detalhes no seu pedido.Isto permitirá-nos verificar a adequação do produto às suas necessidades de aplicação únicas.

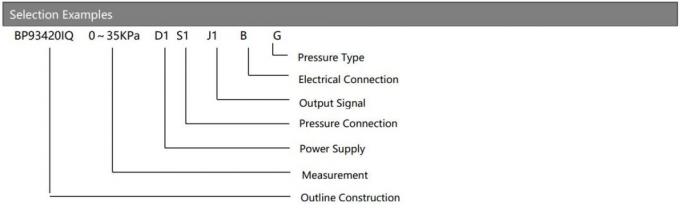

| Guia de encomenda do sensor de pressão do diafragma | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI1/QI2 | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | - 100 kPa... 0 kPa~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos totalmente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
