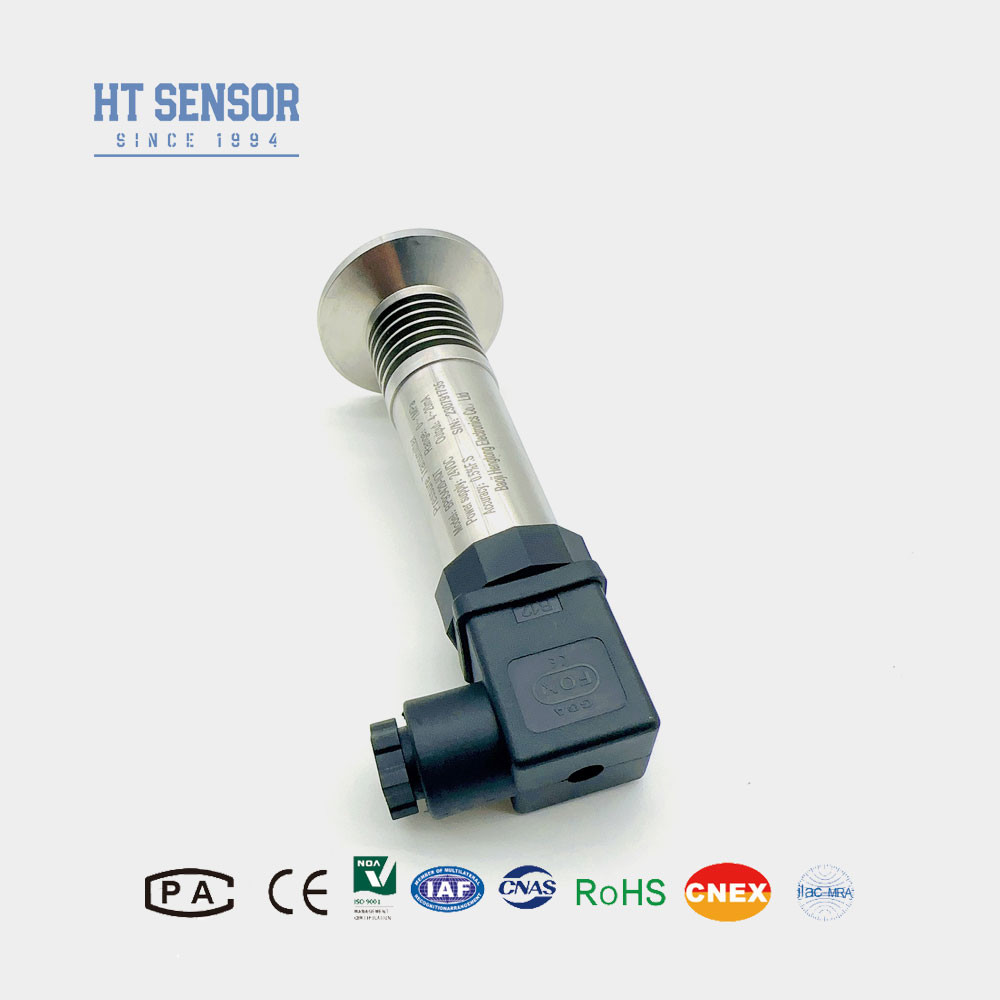

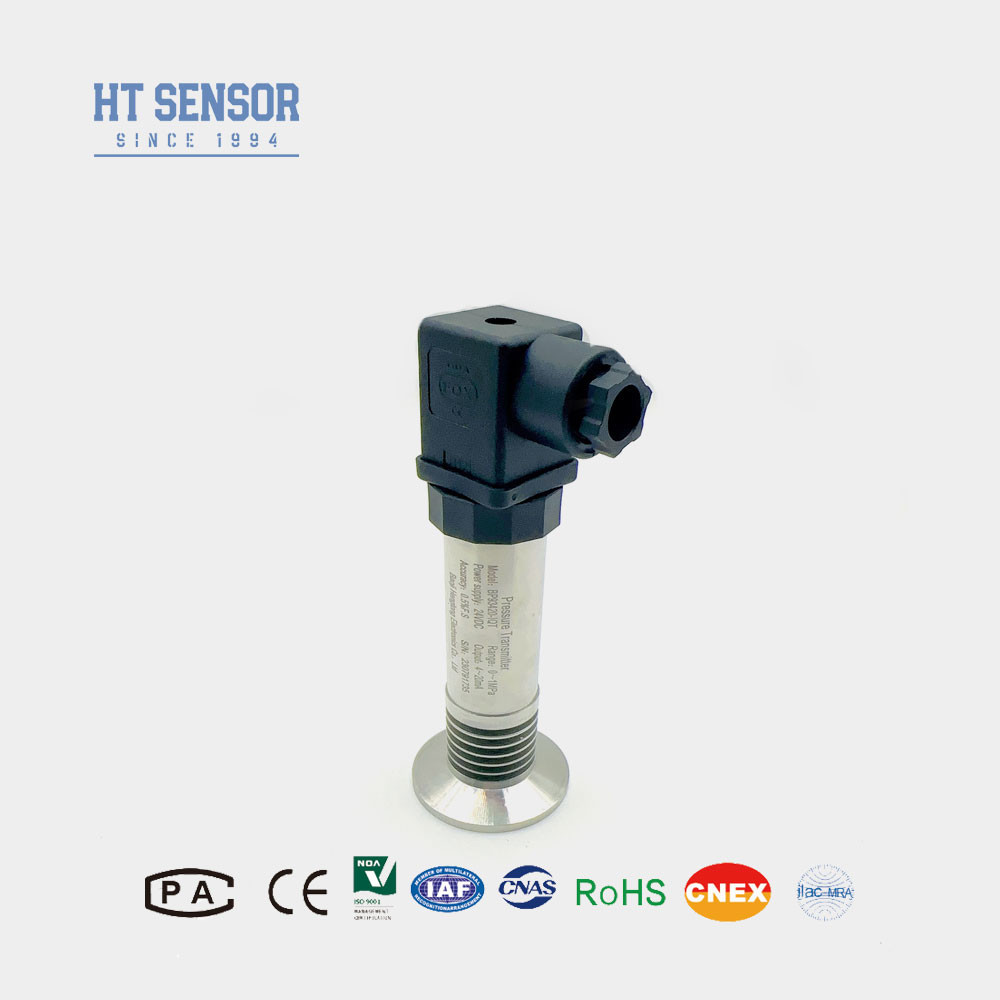

Transmissor de pressão BP93420-IQT
Introdução do sensor de pressão do diafragma:
O sensor de pressão de membrana plana BP93420-IQT utiliza um elastômero feito de materiais importados, juntamente com a tecnologia de isolamento do diafragma.,Eliminar o risco de obstrução do meio não viscoso durante a medição.Esta concepção integrada torna o transmissor adequado para aplicações de medição de pressão e controlo que envolvam meios viscosos, tais como revestimentos químicos, tinta, lama, asfalto e petróleo bruto.
| Parâmetros de desempenhoSensor de pressão do diafragma: |
| Faixa de medição |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Tipo de pressão |
Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga |
≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetitividade |
≤ 0,1%FS |
| Histerese |
≤ 0,1%FS |
| Estabilidade a longo prazo |
± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência |
2.4Khz |
| Temperatura de compensação |
0-70oC (personalizável) |
| Temperatura de funcionamento |
-20oC a 80oC |
| Temperatura de armazenamento |
-40oC a 120oC |
| Vibração |
10 g,55 Hz ~ 2 kHz |
| Material de habitação |
304, 316L |
| Material do diafragma |
316L |
| Resistência ao isolamento |
100MΩ 100VDC |
| Classificação de protecção |
IP65 |
| Peso |
~ 0,3 kg |
Características do produtoSensor de pressão do diafragma:
1- Ampla gama de medições, várias opções de interface de pressão.
2Opções de sinal de saída diversas.
3Ajustável zero e em escala completa.
4Alta precisão, múltiplos processos estéreis.
AplicaçõesSensor de pressão do diafragma:
1Adequado para a medição de gases e líquidos não corrosivos com 316L.
2Indústrias médicas, biofarmacêuticas e de higiene alimentar para processamento estéril.
3. Utilizado nas indústrias do papel e da química, bem como para medições do nível das águas residuais e da pressão das latas de bebidas Adequado para sistemas de controlo hidráulicos e pneumáticos.
| Sinais de saída |
Tensão de alimentação |
Tipo de saída |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 de fio |
| 0~10/20mA |
3 fios |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5~4.5V |
5VDC |
| Protocolo de comunicação RS485 |
3.6 ~ 30V / bateria |
4 fios |
1Compatibilidade com os meios de comunicação
Ao selecionar um produto, certifique-se de que o meio a medir é compatível com os componentes molhados do sensor.Esta compatibilidade é crucial para o funcionamento fiável e adequado do dispositivo.
2Produtos à prova de explosão
Observe que os produtos à prova de explosão não incluem um ecrã digital como padrão quando se faz um pedido.Este é um fator importante a considerar se é necessário um ecrã digital para a sua aplicação.
3. Aterragem e Proteção contra Raios
Para garantir o funcionamento fiável do produto, recomendamos a instalação de dispositivos de proteção contra raios no local e a garantia da correcta ligação à terra do produto e da fonte de alimentação.Isto ajudará a proteger o sensor contra perturbações elétricas, mantendo um desempenho consistente.
4. Opções de cabo
O produto não vem com um cabo ligado por defeito. Se for necessário um cabo, existem três opções de materiais disponíveis: polietileno, PVC e blindado.a opção de cabo de polietileno será utilizada por defeitoSe precisar de um material de cabo diferente, indique-o no formulário de encomenda.
5Requisitos especiais
Para aplicações com requisitos especiais, tais como vibrações fortes, força de impacto instantânea ou interferências eletromagnéticas/de radiofrequência intensas,Por favor, informe-nos e forneça os detalhes no seu pedido.Isto permitirá-nos verificar a adequação do produto às suas necessidades de aplicação únicas.
| Guia de encomenda do sensor de pressão do diafragma |
| BP93420XX |
Transmissor de pressão |
| |
Código |
Esboço Construção |
| IB |
Transmissor de pressão geral |
IX |
Exibir transmissor de pressão |
| IE |
Transmissor de pressão de aviação resistente a choques |
IIC/III |
Industrial General/ Transmissor de pressão de exibição |
| Se |
Transmissor de pressão à prova de umidade |
IIE/IIIE |
Transmissor de pressão geral/exibido |
| IN |
Transmissor de pressão dedicado para ar condicionado |
|
|
| IC |
Transmissor de pressão de alta temperatura |
|
|
| QI1/QI2 |
Grande diafragma/transmissor de pressão de alta temperatura |
|
|
| |
Faixa de medição |
- 100 kPa... 0 kPa~ 35kPa... 3,5MPa |
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real |
| |
Código |
Fornecimento de energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Outros |
| |
Código |
Sinais de saída |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Código |
Conexão de pressão |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Outros |
| |
Código |
Conexão elétrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Saída de cabo selado |
| B4 |
2088 Cascas industriais |
| B5 |
2088 Cascas industriais com ecrã |
| B6 |
Outros |
| |
Código |
Tipo de pressão |
| G |
Pressão de medição |
| A |
Pressão absoluta |
| S |
Pressão de referência selada |
