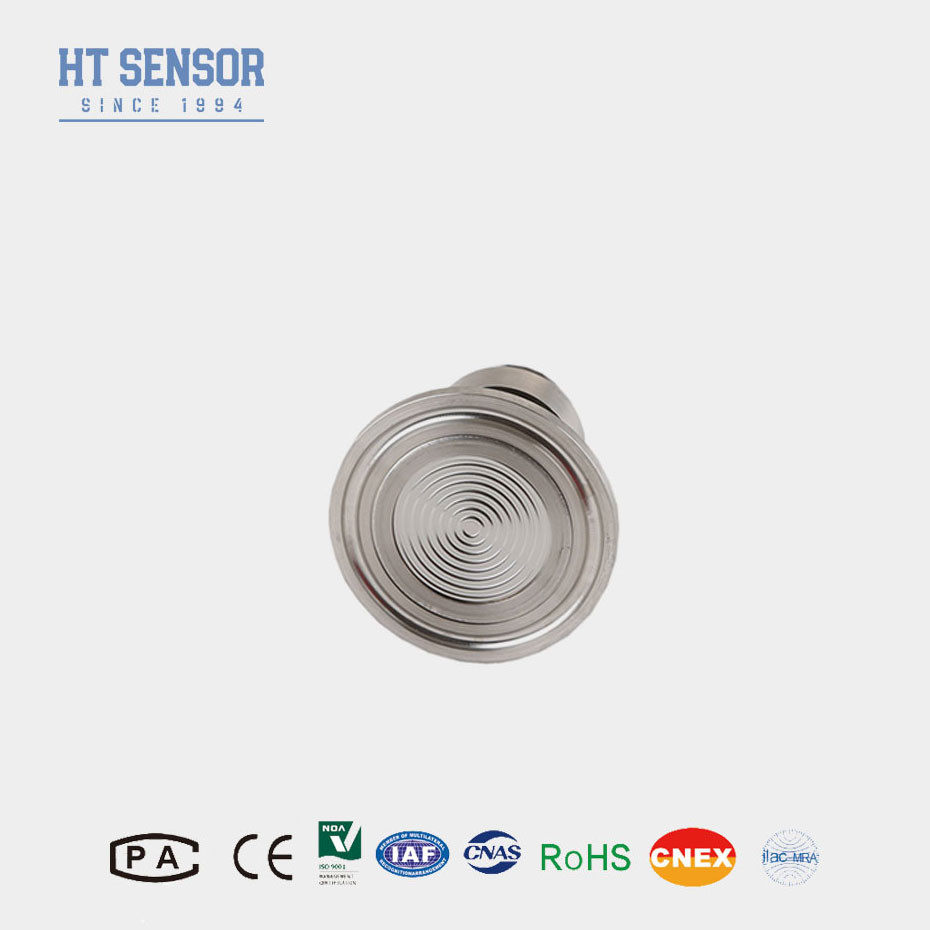

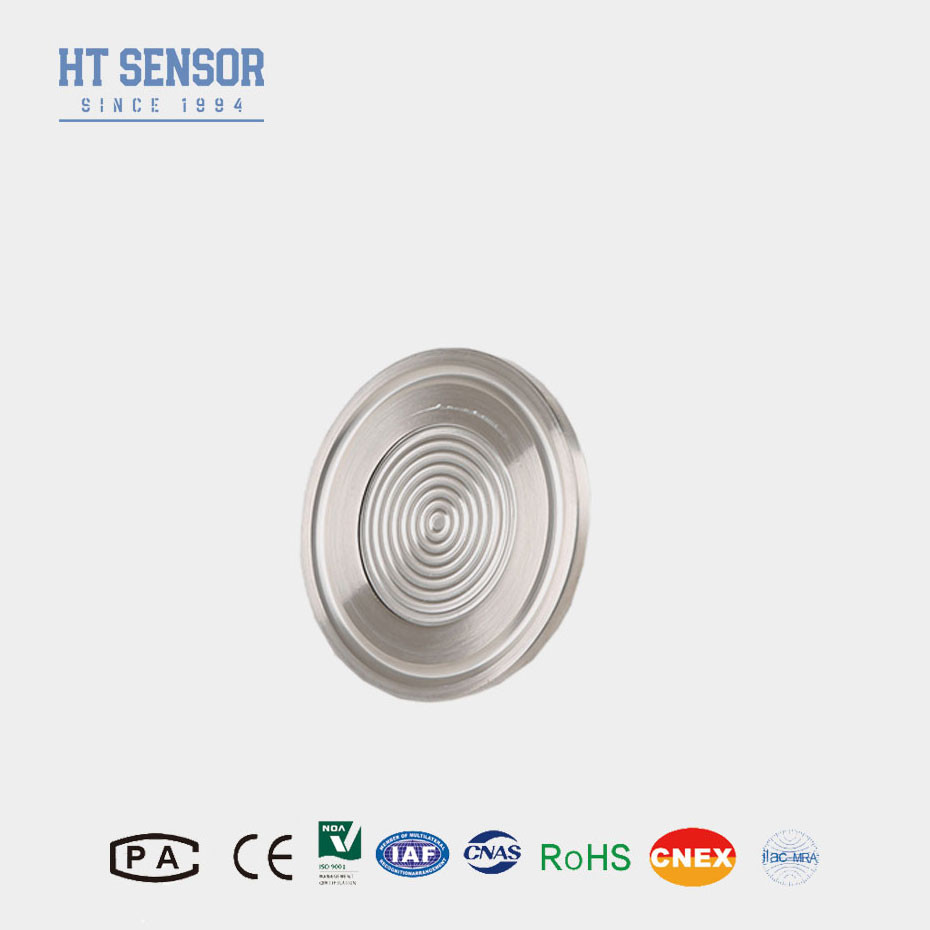

Name: HT-IQ Sensor de pressão flush de silício Transdutor de pressão flush de diafragma 50,4 mm
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT-IQ
Price: 21.00 USD
Availability: InStock

Informação detalhada

Modelo N.O.:	HT-IQ	Distância:	0-35kpa~3.5Mpa
Tipo de fiação:	Pins de Kovar dourados ou 4 fios	Mediano de medição:	Aperto de ar e de líquido
Dia:	50.4 mm	Produção:	Análogo 100mv+-30mv
Potência:	1.5 mA	Tipo:	Sensor de pressão de silício difundido
Materiais:	316L aço inoxidável	Fios:	50.4 mm
Destacar:	Transdutor de pressão do diafragma , Sensor de pressão de descarga de silício , 50Sensor de pressão de silicone de.4 mm

Descrição de produto

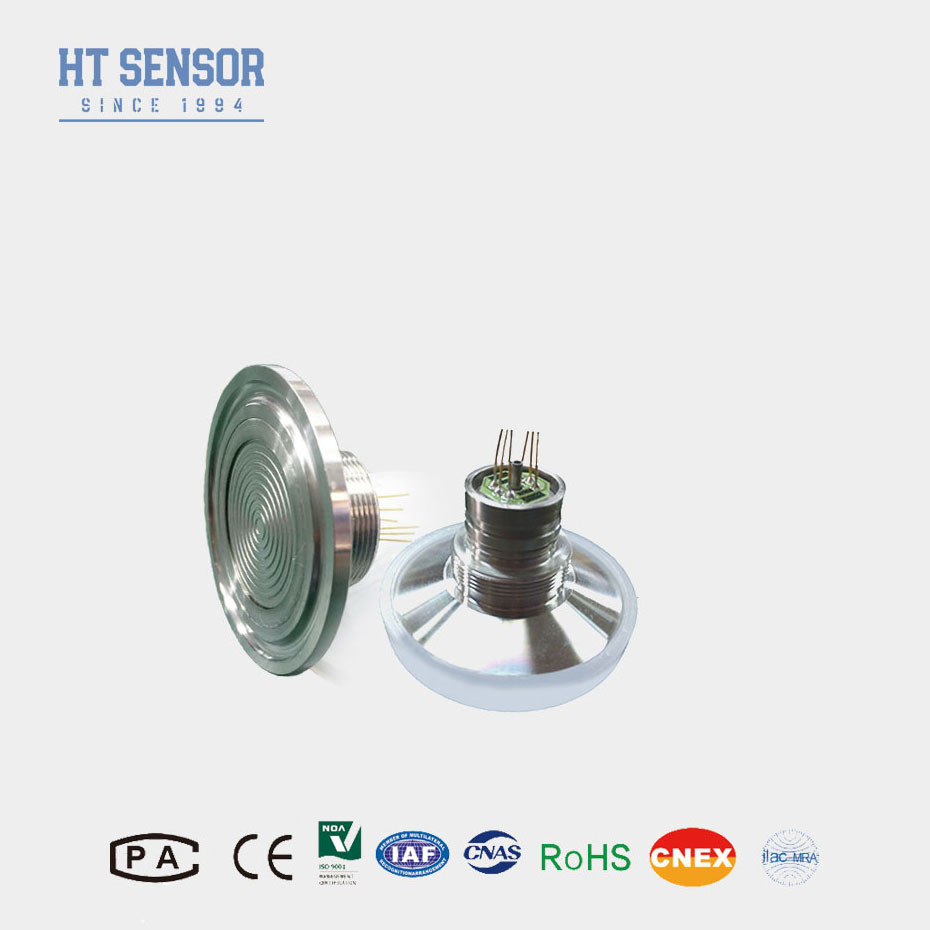

Sensor de pressão de silício HT-IQ para teste de líquido com ligação de pinça de 50,4 mm

HT-IQ PiezoresistivoSilícioSensor de pressão

Introdução de um sensor de pressão de silício:

HT - sensor de pressão IQ é um sensor de pressão do diafragma de silício de difusão flush. sensor de pressão de pinça com tecnologia de enchimento de óleo de silicone descartável. mídia compatível,Sensor de pressão de silício piezoresistivo embalado num invólucro de aço inoxidável de 316L. Pode ser configurado para o-ring
com um diâmetro superior a 50 mm,

Características do produtode sensores de pressão de silício:

Tecnologia avançada e embalagens de acero inoxidável 316L
2.Compensação da temperatura e correcção do ponto zero através de uma película espessa
Circuito Excepcional confiabilidade, repetibilidade e estabilidade
Estrutura de diafragma de lavagem a alta temperatura para fácil limpeza

Performance elétricade sensores de pressão de silício:

Fornecimento de energia: ≤ 2 mA DC (típico 1,5 mA DC)
Impedância de entrada: 2,5 KΩ~6 KΩ
Impedância de saída: 2,5 KΩ~6 KΩ
Conexão elétrica: pinos de Kovar banhados em ouro ou fios de alta temperatura de 100 mm.

Parâmetros de desempenhode sensores de pressão de silício difundido por descarga:
Faixa de medição		Diâmetro ((G)	35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa
		Absoluto ((A)	100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA
		Selado	3500 KPaS
		Tipo		Max.	Unidade
Não-Linearidade		± 0.15		± 0.3	% F.S.
Repetitividade		0.05		0.1	% F.S.
Histerese		0.05		0.1	% F.S.
Output de compensação zero		0 ± 1		0 ± 2	mV
Produção em escala total	≤ 20 KPa	50 ± 10		50 ± 30	mV
	≥ 35 kPa	100 ± 10		100±30	mV
Temperatura de deslocamento zero.	≤ 20 KPa	± 1		± 2	% F.S.
	≥ 35 kPa	± 0.5		± 1	% F.S.
Temperatura de escala completa.	≤ 20 KPa	± 1		± 2	% F.S.
	≥ 35 kPa	± 0.5		± 1	% F.S.
Temporário compensado.	≤ 20 KPa	0 ~ 50			oC
	≥ 35 kPa	0 ~ 70			oC
Temperatura de funcionamento		-20 a 80			oC
Temperatura de armazenamento		-40 ~ 125			oC
Sobrecarga admissível		Tomar o valor menor entre 3 vezes a escala completa ou 120MPa
Pressão de explosão		5x a escala completa
Estabilidade a longo prazo		0.2 %			F.S./ano
Material do diafragma		316L
Resistência ao isolamento		≥ 200MΩ 100VDC
Vibração		Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz
Choque.		100 g, 11 ms
Tempo de resposta		≤ 1 ms
Selo de anel O		Goma nitrílica ou goma fluorada
Meio de enchimento		Óleo de silício
Peso		~ 220 g
Os parâmetros são ensaiados nas seguintes condições: 1,5 mA @ 25°C

Esboço Construção

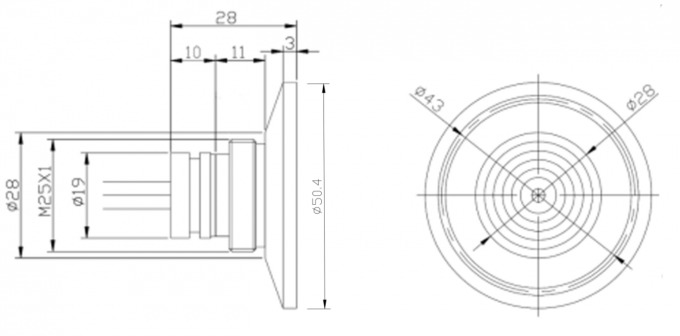

Dimensão

Conexão elétrica e compensação

HT diffused silicon oil-filled pressure sensor

Exemplos de seleção

Dicas de encomenda

1. Preste atenção ao ajuste entre o tamanho do núcleo e a caixa do transmissor durante a montagem para
estanqueidade requerida
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma do núcleo e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4. Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e evitar a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.

Empresa

QCA

1Q: Quais são as características dos seus transmissores de sensores de pressão?

R: Alta precisão, durabilidade e excelente desempenho.

2P: Posso personalizar especificações especiais?

R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM

3Q: Qual é a sua capacidade de produção?

A: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega
.

4Q: Qual é o período de entrega típico?

R: 5 a 8 dias úteis para modelos padrão.

5Q: Qual é o preço dos produtos?

A: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo
.

6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?

R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.

etiqueta:

Lugar de origem:	Baoji, China.
Marca:	HT SENSOR
Certificação:	CE,RoHs,ISO9001
Número do modelo:	HT-IQ

Quantidade de ordem mínima:	1
Preço:	negotiable
Detalhes da embalagem:	Pacote de exportação padrão
Tempo de entrega:	5-8 dias úteis
Termos de pagamento:	Western Union, L/C, T/T
Habilidade da fonte:	5000 pcs/mês
