Transdutor de pressão de silício para aplicações de energia e hidrologia na metalurgia química e petrolífera
Product Details
| Materiais: | 316L | Intervalo mínimo: | 10 kPa |
|---|---|---|---|
| Max Range: | 40 MPa | Fornecimento: | 1.5 mA |
| Produção: | 100mv + 2mv | selecionável: | Fios de silicone de quatro cores ou alfinetes dourados |
| Modelo: | HT26V | Óleo: | silício de difusão |
| Potência: | 10VDC | ||
| Destacar |
Transdutor de pressão de silício da metalurgia,Transdutor de pressão de silício de hidrologia,Transdutor de pressão de silício químico de petróleo |
||
Product Description

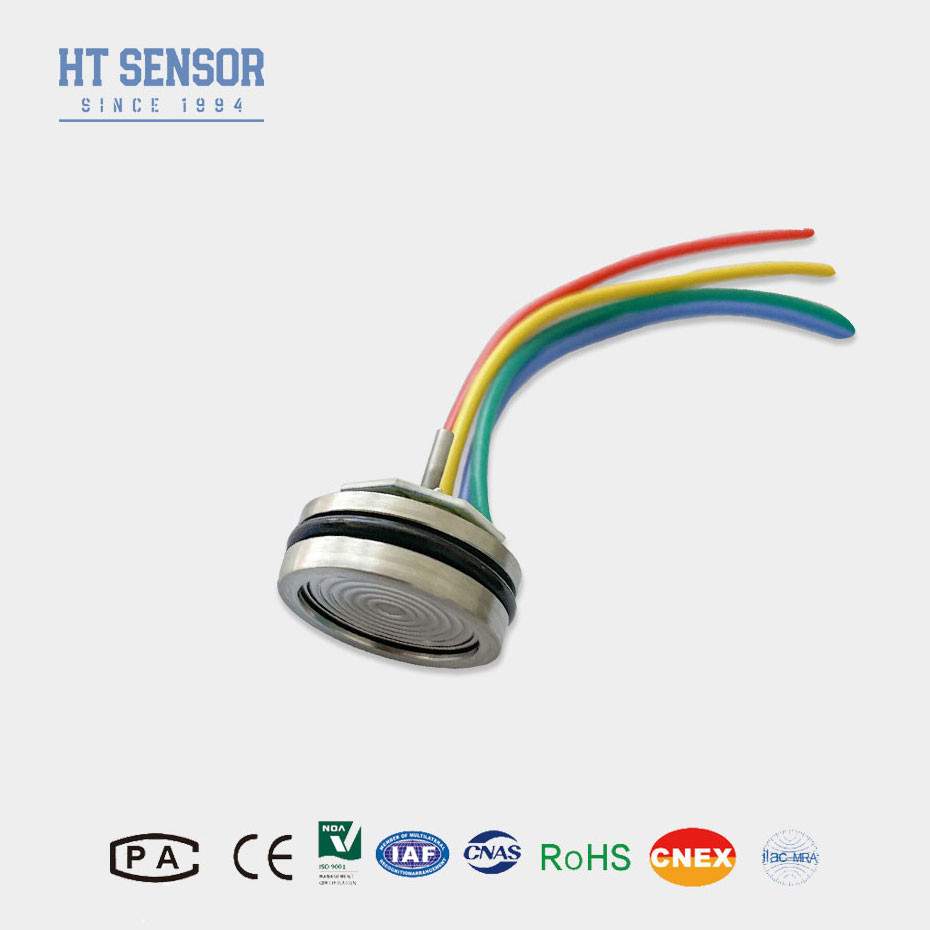

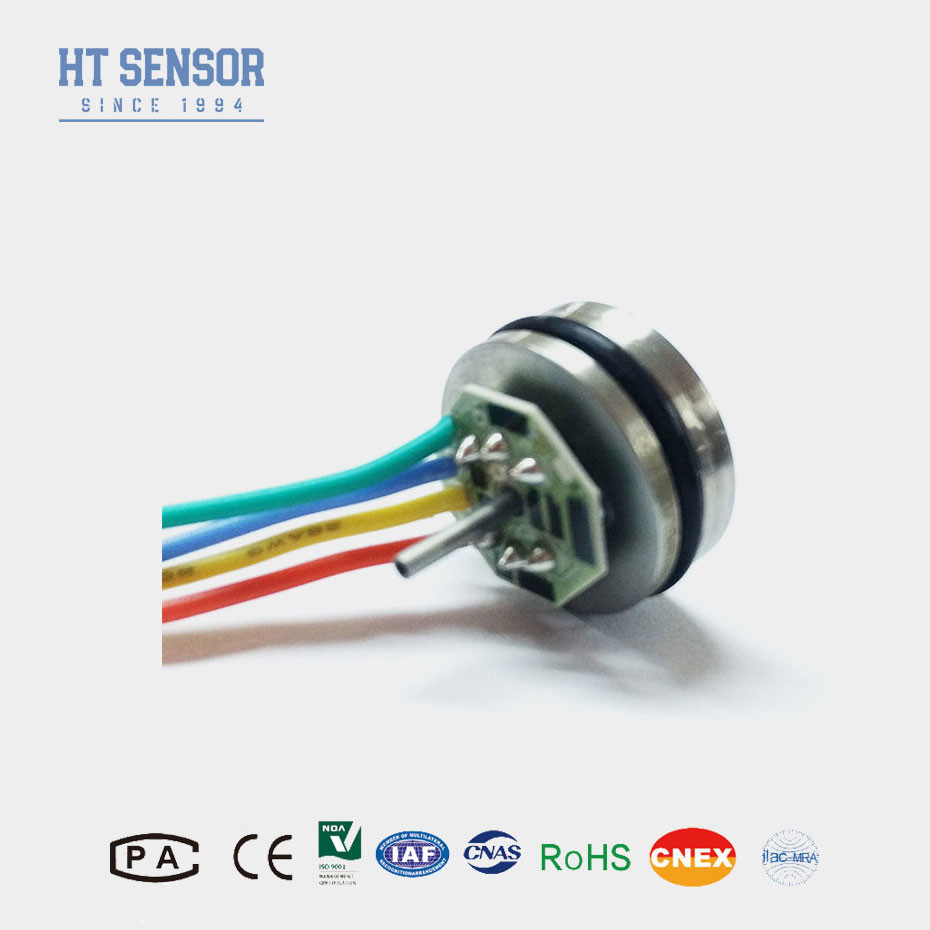

HT26 Sensor de pressão de silício difuso Sensor de pressão piezorresistivo
Introdução do sensor de pressão de silício:
O HT26 é um chip de silício piezorresistivo de alta sensibilidade que é incorporado como o elemento de detecção de pressão.O diafragma de separação ascendente isola completamente o chip de pressão do meio a medirÉ fácil de instalar.
Características do produtoSensor de pressão de silício:
1.Utilizando tecnologia avançada e caixa de aço inoxidável 316L, juntamente com materiais como titânio e Hastelloy para o diafragma

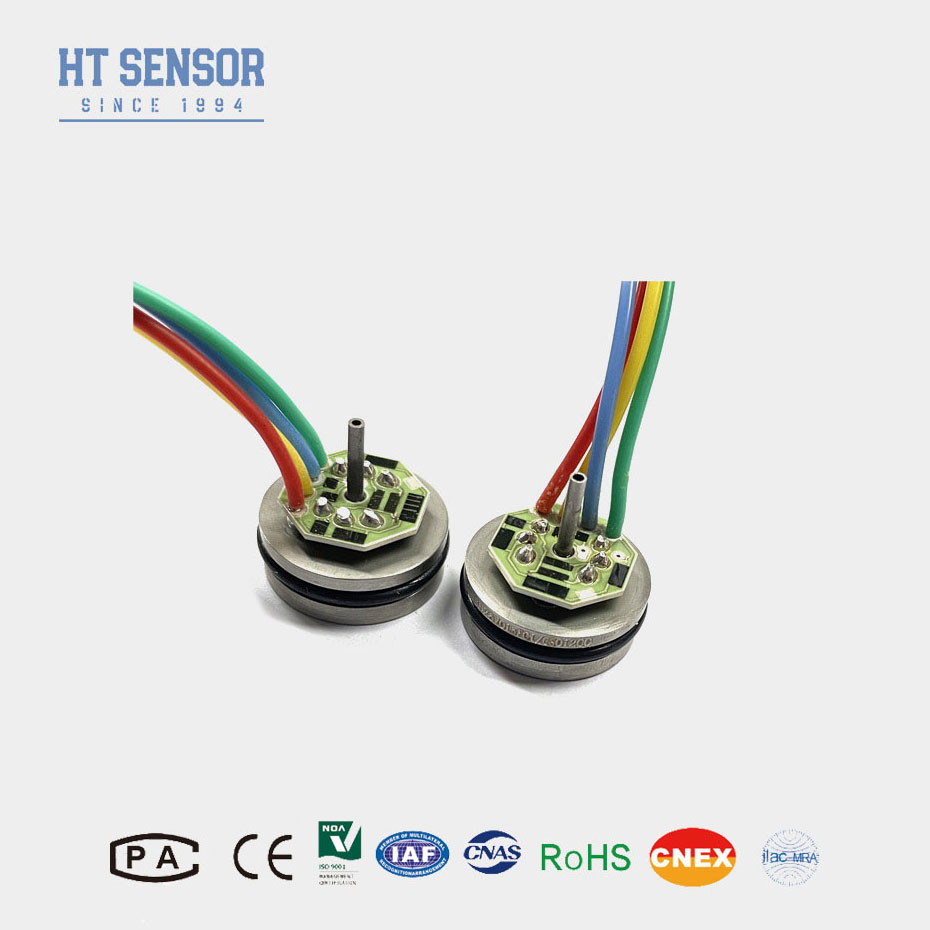

2.Utilização de circuitos de película espessa para compensação de temperatura e ponto zero
correcção
3- Excelente fiabilidade, repetibilidade e estabilidade
4. Altura de 7 mm, personalizável
Aplicaçõescom um diâmetro superior a 50 mm,:
1Adequado para medir a pressão de gases e líquidos não corrosivos com compatibilidade com o aço inoxidável 316L
2Aplicado em vários locais de processos industriais, incluindo petróleo, química, metalurgia, energia e hidrologia
3. Utilizado nas indústrias marítima e da aviação
4.Apto para sistemas de controlo hidráulico e pneumático
Dados elétricos do sensor de pressão de silício
Fornecimento:10VDC Impedância de entrada:3KΩ~6KΩ
Impedância de saída:2.5KΩ~6KΩ Resistência de isolamento:≥100MΩ/50VDC
Voltagem de isolamento: 500VAC entre a caixa e a ligação elétrica não causará danos
Compatibilidade média: líquido, gás compatível com aço inoxidável 316L
Especificação de desempenho do sensor de pressão de silício
| Parâmetros de desempenho: | ||||||
| Faixa de medição | Diâmetro ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | ||||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | |||||
| Selado | 3500 KPaS, 7 MPaS, 10 MPaS | |||||
| Tipo | Max. | Unidade | ||||
| Linearidade | ± 0.15 | ± 0.3 | % F.S. | |||
| Repetitividade | 0.05 | 0.1 | % F.S. | |||
| Histerese | 0.05 | 0.1 | % F.S. | |||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | |||
| Produção em escala total | ≤ 20 KPa | 50 ± 1 | 50 ± 2 | mV | ||
| ≥ 35 kPa | 100 ± 1 | 100 ± 2 | mV | |||
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2.5 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | ||
| ≥ 35 kPa | ± 0.8 | ± 15 | % F.S. | |||
| Temporário compensado. | ≤ 20 KPa | 0 ¢ 50 | °C | |||
| ≥ 35 kPa | 0 ¢ 70 | °C | ||||
| Temperatura de funcionamento | -20 ¢80 | °C | ||||
| Temperatura de armazenamento | - 40 ¢ 125 | °C | ||||
| Sobrecarga admissível | 3 vezes a escala completa | |||||
| Pressão de explosão | 5x a escala completa | |||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | ||||
| Material do diafragma | 316L | |||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | |||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | |||||
| Choque. | 100 g, 11 ms | |||||
| Tempo de resposta | ≤ 1 ms | |||||
| Selo de anel O | Goma nitrílica ou goma fluorada | |||||
| Meio de enchimento | Óleo de silício | |||||
| Peso | 25 g | |||||
| Os parâmetros são ensaiados nas seguintes condições: tensão constante de 10 V e temperatura ambiente de 25 °C | ||||||
FQA:
1.P: Quais são as características do seu sensor de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de encomendas em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
A: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
