Introdução:

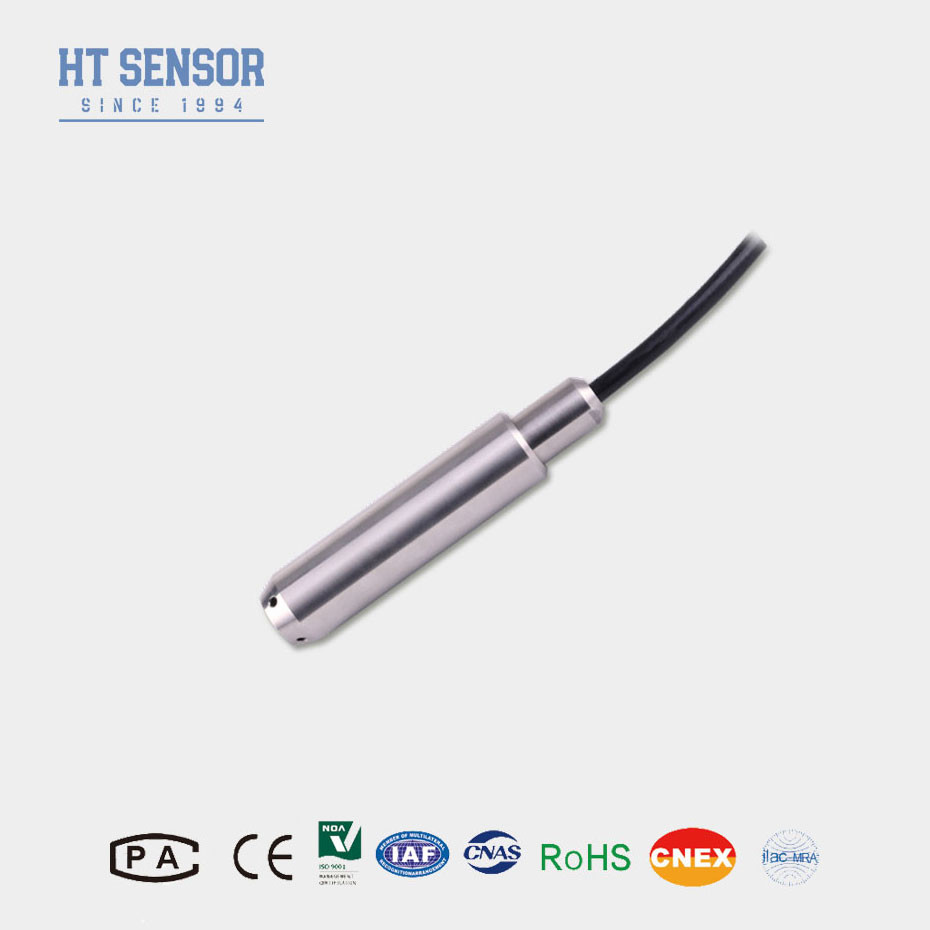

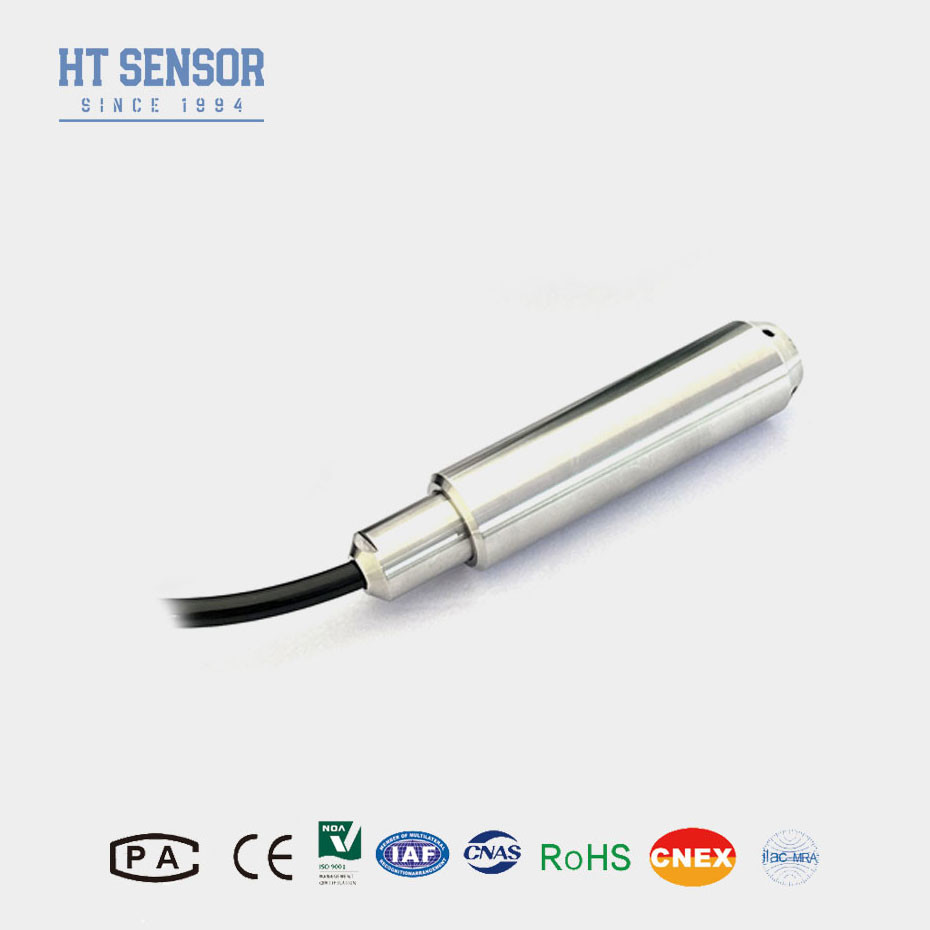

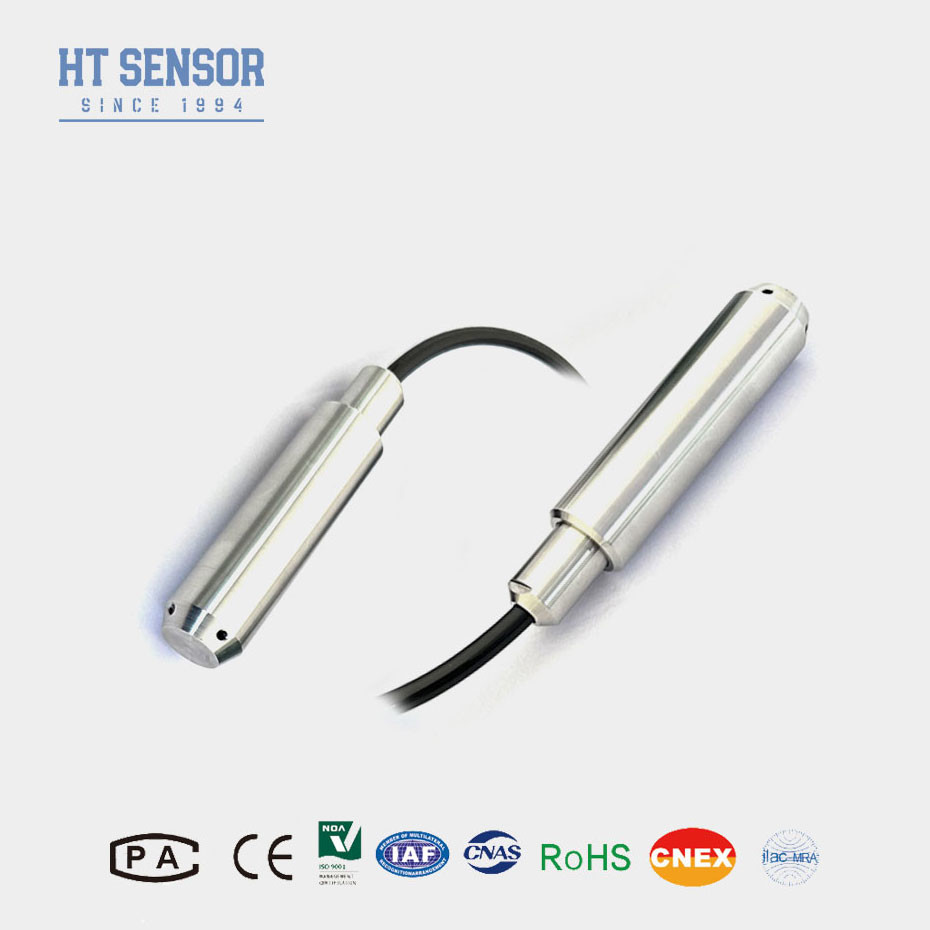

BH93420-Eu... O transmissor de nível de líquido submersível foi concebido para a medição precisa e confiável do nível em uma variedade de aplicações de líquidos. submersible level sensors offer the best price performance ratio in the industry by utilizing the latest in MEMs piezo-resistive technology using corrosion resistance 316L stainless steel (Hastelloy C276 optional)Este transdutor de pressão submersível é uma excelente solução para a monitorização do nível para aplicações interiores e exteriores.
Características do produto
1.Compensação de temperatura por dígitos: medições precisas numa ampla gama de temperaturas.
2Correção de não-linearidade: Uma saída linear que representa com precisão a pressão medida.
3. Ajuste de compensação e de comprimento
4Marcação à prova de explosão: ExiaIICT6
5Alta taxa de protecção: IP68
6Cabos de PE ou PU
7Temperatura, linearidade, histerese e repetibilidade para calibração em vários pontos
Aplicaçõesde transmissor de nível de água:* Barragens de terra e concreto
* Tanques de nível de líquido
* Tanques de combustível para gasolina e diesel
* Canais de água residual
* Medição do nível das águas subterrâneas
Parâmetros de desempenho:
| Faixa de medição |
0~10m...400mH2O |
| Sobrecarga |
≤ 2 X de faixa nominal |
| Precisão @ 25oC |
± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade |
±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese |
±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo |
± 0,2% F.S/ano (máximo) |
| Desvio da temperatura do ponto zero |
±1,5% F.S. (tipo) ±2% F.S. (máximo) |
| Desvio de temperatura em escala completa |
±1,5%F.Sr ((Typ.) ± 2% F.S. (máximo) |
| Temperatura de compensação |
0-50oC (0-1m. 0-2m) ); 0-70oC |
| Temperatura de funcionamento |
-20°C a 80°C |
| Temperatura de armazenamento |
-30°C a 100°C |
| Vibração |
10 g,55 Hz ~ 2 kHz |
| Material de habitação |
1Cr18Ni9Ti |
| Material do diafragma |
316L aço inoxidável |
| Resistência ao isolamento |
>= 100MΩ@100VDC |
| Classificação à prova de explosão |
ExiaIICT6 |
| Classificação de protecção |
IP67, IP68 |
| Selo O-Ring |
Fibras de polietileno |
| Peso |
~ 0,3 kg (sem cabo) |
| Material do cabo |
Polietileno, poliuretano |
| Sinais de saída |
Tensão de alimentação |
Tipo de saída |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 de fio |
| 0~10/20mA |
3 Fios |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5~4.5V |
5VDC |
| Protocolo de comunicação RS485 |
3.6 ~ 30V / bateria |
4 Fios |
Dicas de encomenda:
Ao considerar a compra de transmissores de pressão de silício difuso, é crucial avaliar vários fatores para garantir que o produto selecionado atenda às suas necessidades específicas de aplicação.Abaixo está um guia completo para ajudá-lo no processo de encomenda
1Certifique-se de que o meio de medição é compatível com os componentes do produto em contacto com ele durante a selecção.
2A densidade do meio de medição deve ser especificada.
3Para interferências eletromagnéticas ou de radiofrequência fortes, por favor forneça detalhes à nossa empresa e indique-os na ordem.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
5Compatibilidade material
Material do gabinete e dos cabos: certificar-se de que os materiais utilizados no transmissor (por exemplo, aço inoxidável, PVC, PTFE) são compatíveis com o líquido a medir,especialmente se tratar de substâncias corrosivas ou agressivas.
| Ordem Guia: |
| BH93420 |
Código |
Esboço Construção |
| |
Eu... |
Transmissor de pressão |
| |
Faixa de medição |
0~10m...400mH2O |
| |
Código |
Fornecimento de energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Outros |
| |
Código |
Sinais de saída |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
S8 |
RS485 |
| |
Código |
Tipo de pressão |
| G |
Pressão de medição |
| A |
Pressão absoluta |
| S |
Pressão de referência selada |
| |
Código |
Materiais |
| 01 |
304 aço inoxidável |
| 02 |
316L aço inoxidável |
| |
Código |
Material do cabo |
| C1 |
PE |
| C2 |
PU |
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
A: 5~7 dias úteis para modelos padrão.
5Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
