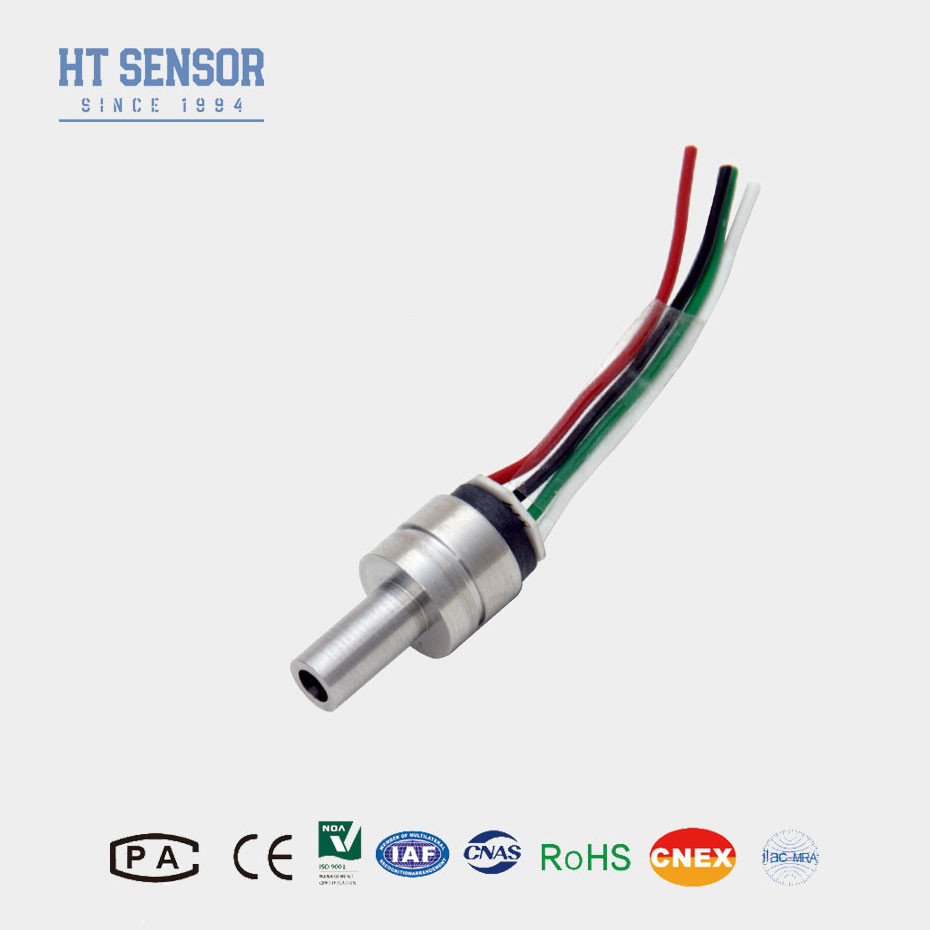

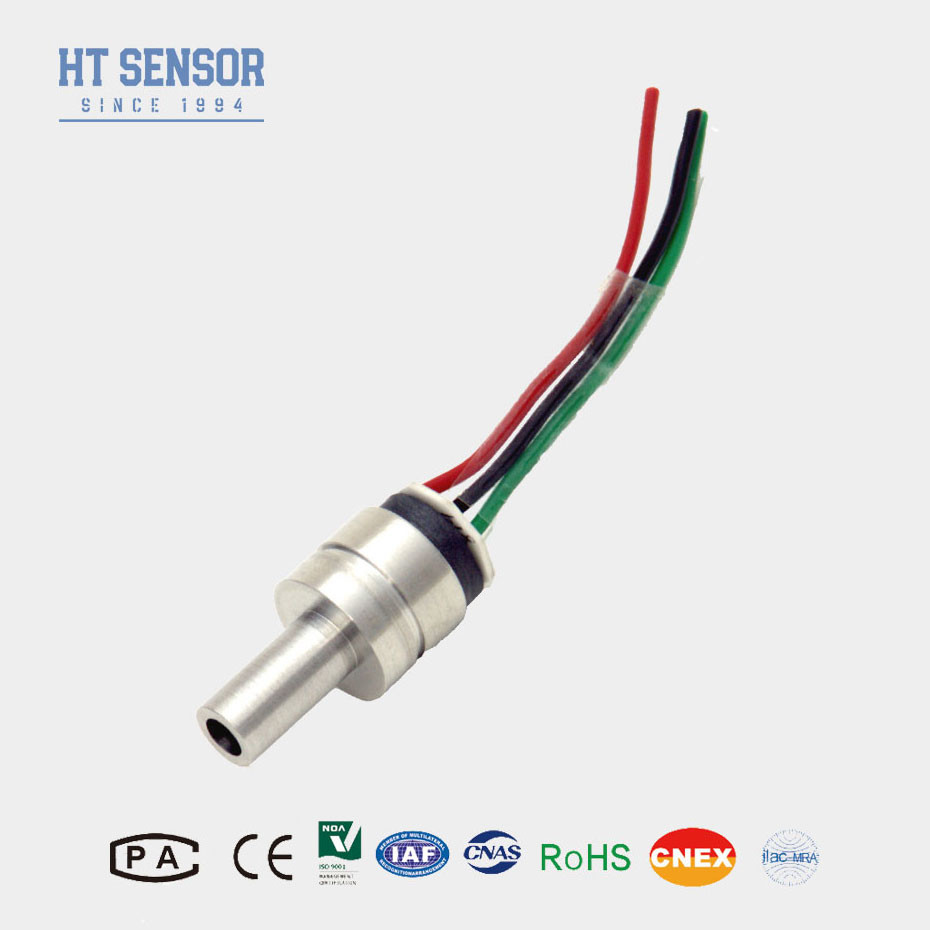

HT13 Pequeno perfil 100mv Sensor de pressão piezoresistivo de silício
Product Details
| Materiais: | 316L | Intervalo mínimo: | 350kpa |
|---|---|---|---|
| Max Range: | 35 MPa | Fornecimento: | 10VDC |
| Produção: | 100mv + 20mv | selecionável: | fio do silicone da Quatro-cor |
| Modelo: | HT13 | Óleo: | silício de difusão |
| Fios: | - Não, não. | ||
| Destacar |
Sensor de pressão de silicone piezoresistivo de 100 mV,Transdutor de pressão piezoresistivo de silício,Sensor de pressão piezoresistivo de silício de perfil pequeno |
||
Product Description
HT13 Sensor de pressão de silício difuso Sensor de pressão piezorresistivo
Introdução do sensor de pressão de silício:
O HT13V é um sensor de pressão piezorresistivo de silício com um núcleo de elemento de silício difuso altamente estável.Emprega o efeito piezorresistivo do silício difuso para medição precisa de pressões de líquidos e gasesEste sensor encontra uma ampla utilização em várias aplicações, incluindo compressores de ar e sistemas de refrigeração
Características do produtoSensor de pressão de silício:
1Utiliza tecnologia avançada e está encapsulado numa caixa de aço inoxidável de 316L.
2Ampla gama de medição 0~350KPa~60MpaS
3.Alta fiabilidade e excelente estabilidade
4. Fornecimento de tensão constante
Aplicaçõescom um diâmetro superior a 50 mm,:
1.Instrumentos médicos
2.Controle de processos
3.Medições de águas frescas e residuais
4.Medição de gás em vácuo parcial
5. Sistemas de nível de tanque (RV & Industrial)
Dados elétricos do sensor de pressão de silício
Fornecimento:1.5mADC Impedância de entrada:3KΩ~6KΩ
Impedância de saída:2.5KΩ~6KΩ Resistência de isolamento:≥100MΩ/50VDC
Voltagem de isolamento: 500VAC entre a caixa e a ligação elétrica não causará danos
Compatibilidade média: líquido, gás compatível com aço inoxidável 316L
Especificação de desempenho do sensor de pressão de silício
| Parâmetros |
Faixa: 0~350 KPa, 20KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa,7 MPa,10 MPa,20 MPa,40 MPa |
|||
| Tipico | Max. - O quê? | Unidades | ||
| Pressão Não-linearidade |
± 0.15 |
± 0.3 | % F.S. | |
| Repetitividade de pressão e histerese | 0.02 | 0.05 | % F.S. | |
| Resultado zero | 0 ± 1 | 0 ± 2 | mV | |
| Saída de span | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100±30 | mV | |
| Erro de temperatura zero | ≤ 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Período de erro de temperatura | ≤ 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Pressão de prova | 3X Faixa nominal ou 120 MPa, consoante o que for menor | - Não, não. | ||
| Intervalo de temperatura de funcionamento | -20 a 80 | °C | ||
| Intervalo de temperatura compensado | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Intervalo de temperatura de armazenamento | -40 ~ 125 | °C | ||
Nota:
1. Parâmetro acima em condições:Alimentação: 1,5mA Temperatura: 25°C
2Medido no vácuo para o valor absoluto (A), ambiente para o gauge (G).
3É melhor em linha reta.
4. sobre a faixa de temperatura compensada em relação a 25°C.
5. Resistência à carga para reduzir os erros de medição devido à carga de saída.
6 A pressão máxima que pode ser aplicada a um transdutor sem ruptura do elemento de detecção ou do transdutor.
FQA:
1.P: Quais são as características do seu sensor de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de encomendas em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
A: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 12 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
