Name: HT26 Sensor de pressão piezoresistiva de silício de 100 mv com elemento de silício difuso altamente estável
Brand: Baoji Hengtong Electronics Co., LTD
SKU: HT26
Price: 21.00 USD
Availability: InStock

Informação detalhada

Materiais:	316L	Intervalo mínimo:	-100Kpa
Max Range:	60MPa	Fornecimento:	1.5 mA
Produção:	100mv+-30mv	selecionável:	Fios de silicone de quatro cores ou alfinetes dourados
Modelo:	HT26	Alto:	11.2mm
Óleo:	silício de difusão	Fios:	- Não, não.
Destacar:	Sensor de Pressão Piezoresistiva de Silício de 100mV , Sensor de Pressão Piezoresistiva de Elementos de Silício Difundido

Descrição de produto

HT26 Sensor de pressão de silício difuso Sensor de pressão piezorresistivo

Introdução do sensor de pressão de silício:

O núcleo do sensor de pressão piezorresistivo de silício HT26 é um elemento de silício difuso altamente estável.Sensor de pressão de silício piezoresistivo, embalado numa caixa de aço inoxidável de 316LO HT26 compensado é oferecido num pacote solúvel ou com uma variedade de acessórios roscados, tais como 1/4 e 1/8NPT, 1/4BSP, bem como acessórios de processo personalizados.

Características do produtoSensor de pressão de silício:

1.Pequeno perfil
2.Utilização de circuitos de película espessa para compensação de temperatura e ponto zero
correcção
3- Excelente fiabilidade, repetibilidade e estabilidade
4. Altura de 7 mm, personalizável

Aplicaçõescom um diâmetro superior a 50 mm,:

1.Instrumentos médicos
2.Controle de processos
3.Medições de águas frescas e residuais

4.Medição de gás em vácuo parcial

5. Sistemas de nível de tanque (RV & Industrial)

Dados elétricos do sensor de pressão de silício

Fornecimento:1.5mADC Impedância de entrada:3KΩ~6KΩ

Impedância de saída:2.5KΩ~6KΩ Resistência de isolamento:≥100MΩ/50VDC

Voltagem de isolamento: 500VAC entre a caixa e a ligação elétrica não causará danos

Compatibilidade média: líquido, gás compatível com aço inoxidável 316L

Especificação de desempenho do sensor de pressão de silício

Parâmetros		Faixa: 0~10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa
Parâmetros		Tipico	Max. - O quê?	Unidades
Pressão Não-linearidade		± 0.15	± 0.3	% F.S.
Repetitividade de pressão e histerese		0.02	0.05	% F.S.
Resultado zero		0 ± 1	0 ± 2	mV
Saída de span	≤ 20 KPa	50 ± 10	50 ± 30	mV
Saída de span	≥ 35 KPa	100 ± 10	100±30	mV
Erro de temperatura zero	≤ 20 KPa	± 1	± 2	% F.S.
Erro de temperatura zero	≥ 35 KPa	± 0.5	± 1	% F.S.
Período de erro de temperatura	≤ 20 KPa	± 1	± 2	% F.S.
Período de erro de temperatura	≥ 35 KPa	± 0.5	± 1	% F.S.
Pressão de prova		3X Faixa nominal ou 120 MPa, consoante o que for menor		- Não, não.
Intervalo de temperatura de funcionamento		-20 a 80		°C
Intervalo de temperatura compensado		0~70, 0~50 ((Range≤20KPa)		°C
Intervalo de temperatura de armazenamento		-40 ~ 125		°C

Nota:

1. Parâmetro acima em condições:Alimentação: 1,5mA Temperatura: 25°C

2Medido no vácuo para o valor absoluto (A), ambiente para o gauge (G).
3É melhor em linha reta.
4. sobre a faixa de temperatura compensada em relação a 25°C.
5. Resistência à carga para reduzir os erros de medição devido à carga de saída.
6 A pressão máxima que pode ser aplicada a um transdutor sem ruptura do elemento de detecção ou do transdutor.

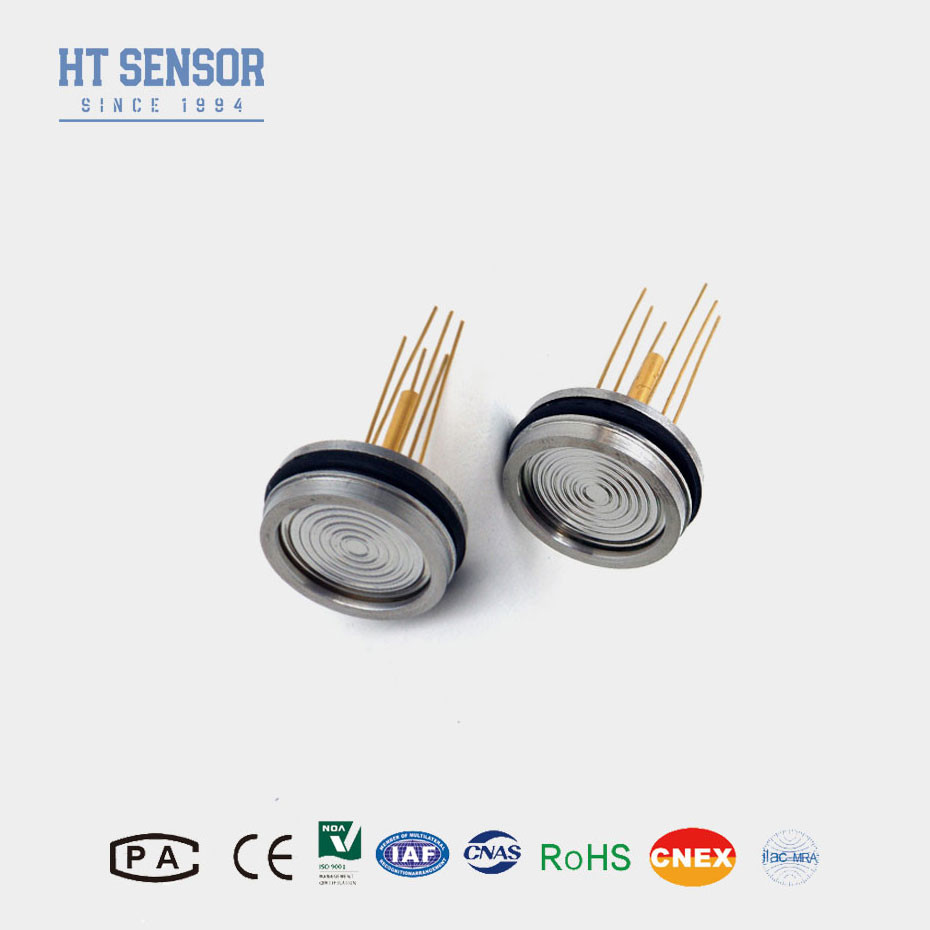

HT26 Sensor de pressão piezoresistiva de silício de 100 mv com elemento de silício difuso altamente estável 0

Conexão elétrica e compensação

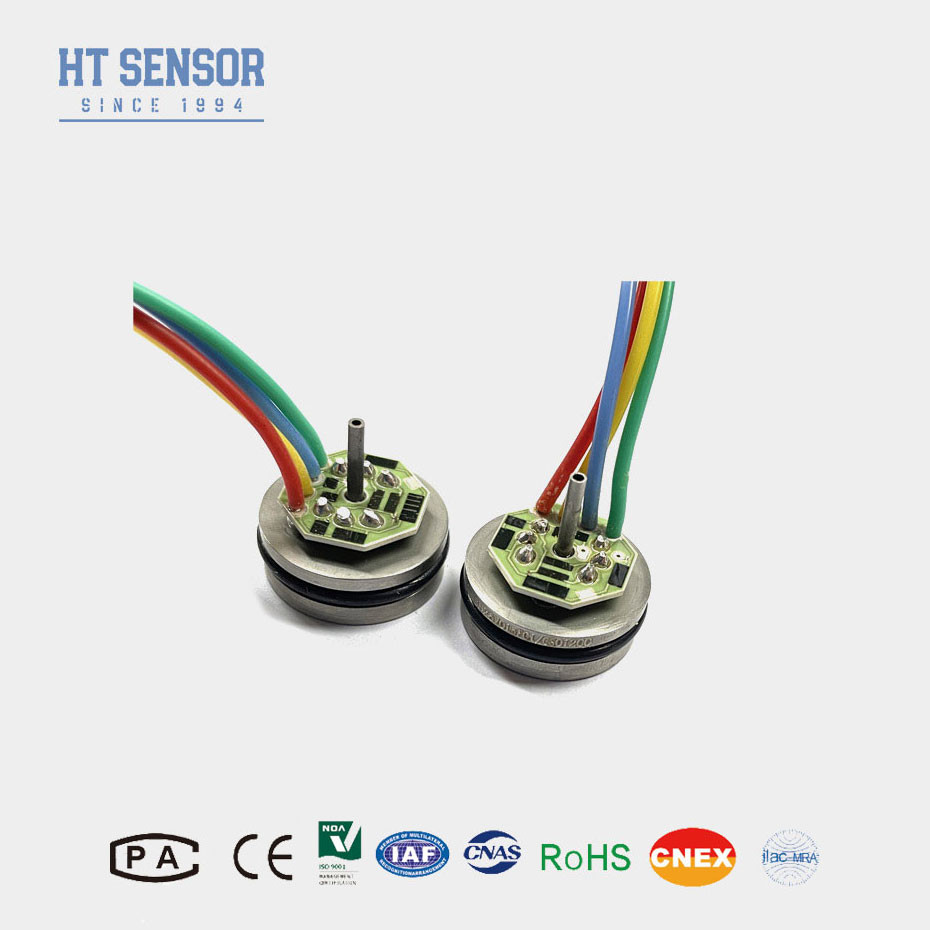

HT26 Sensor de pressão piezoresistiva de silício de 100 mv com elemento de silício difuso altamente estável 1

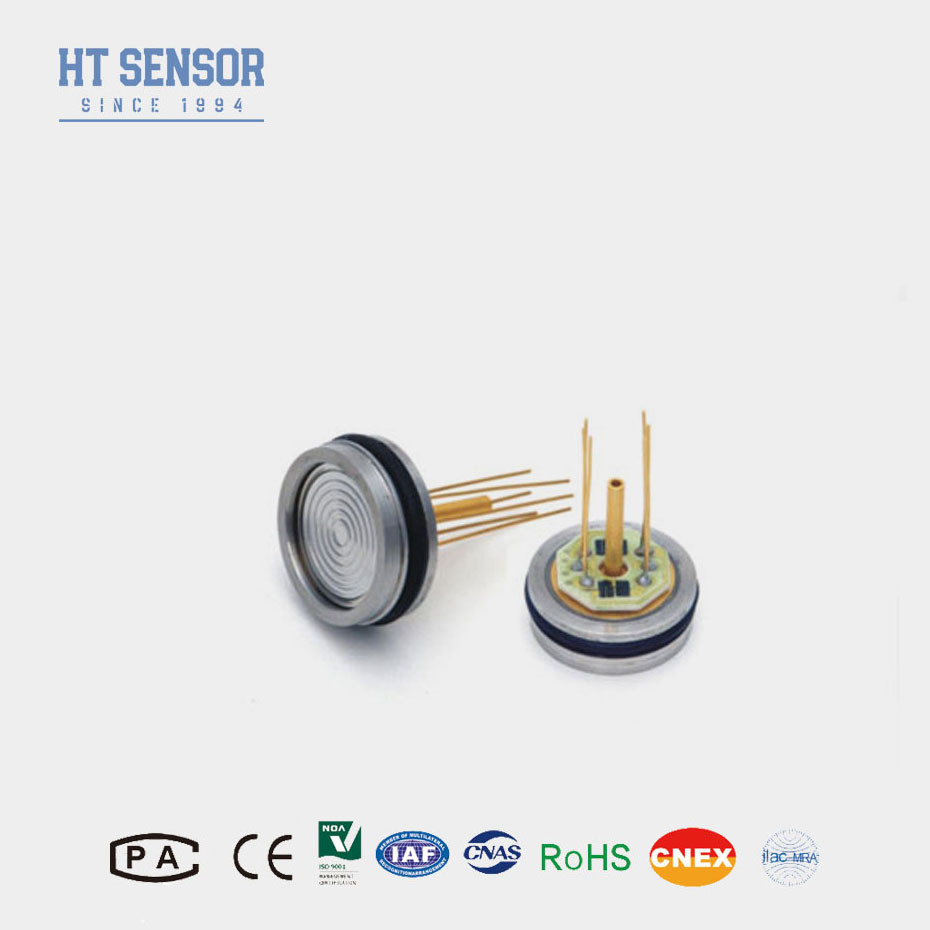

HT26 Sensor de pressão piezoresistiva de silício de 100 mv com elemento de silício difuso altamente estável 2

FQA:

1.P: Quais são as características do seu sensor de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de encomendas em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
A: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 12 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.

etiqueta:

Lugar de origem:	Baoji, China.
Marca:	HT sensor
Certificação:	RoHs,ISO9001
Número do modelo:	HT26

Quantidade de ordem mínima:	1
Preço:	negotiable
Detalhes da embalagem:	Pacote de exportação padrão
Tempo de entrega:	5-8 dias úteis
Termos de pagamento:	Western Union, L/C, T/T
Habilidade da fonte:	5000 pcs/mês
