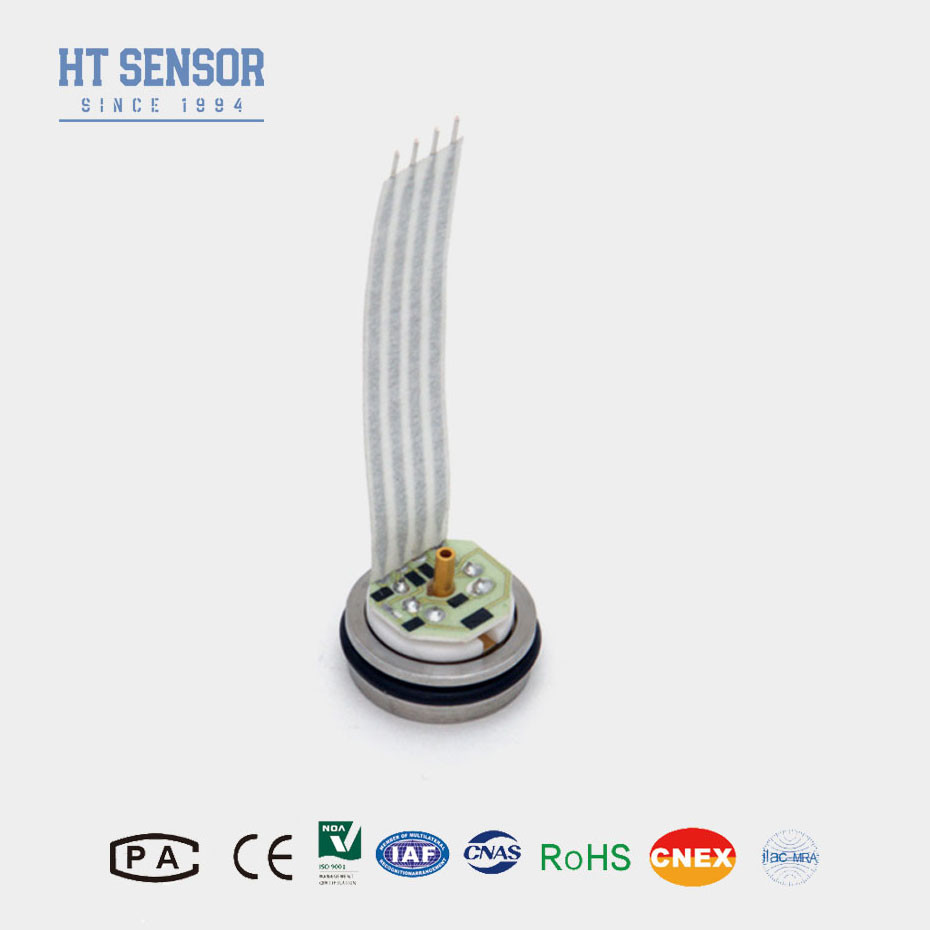

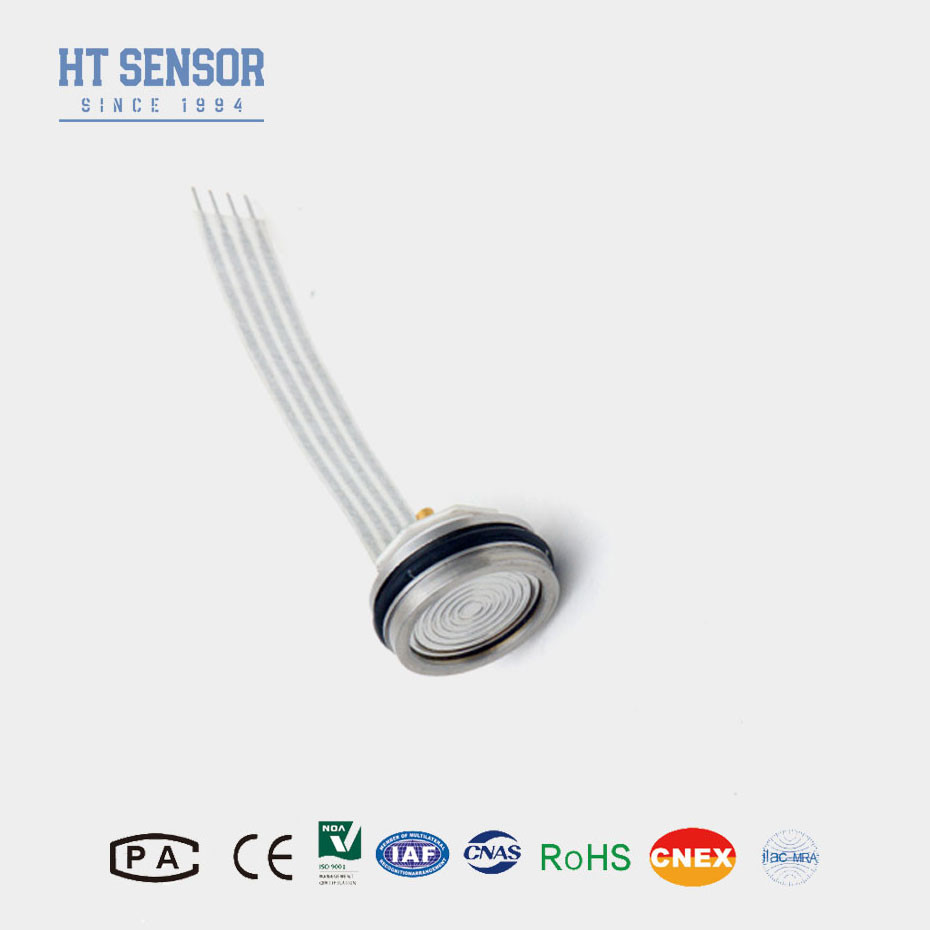

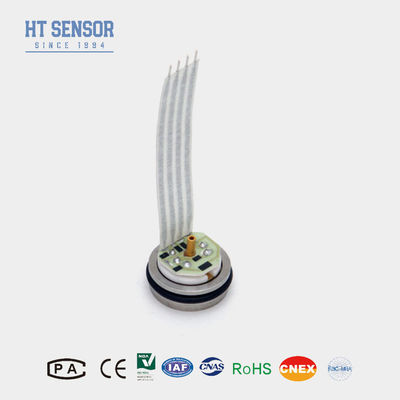

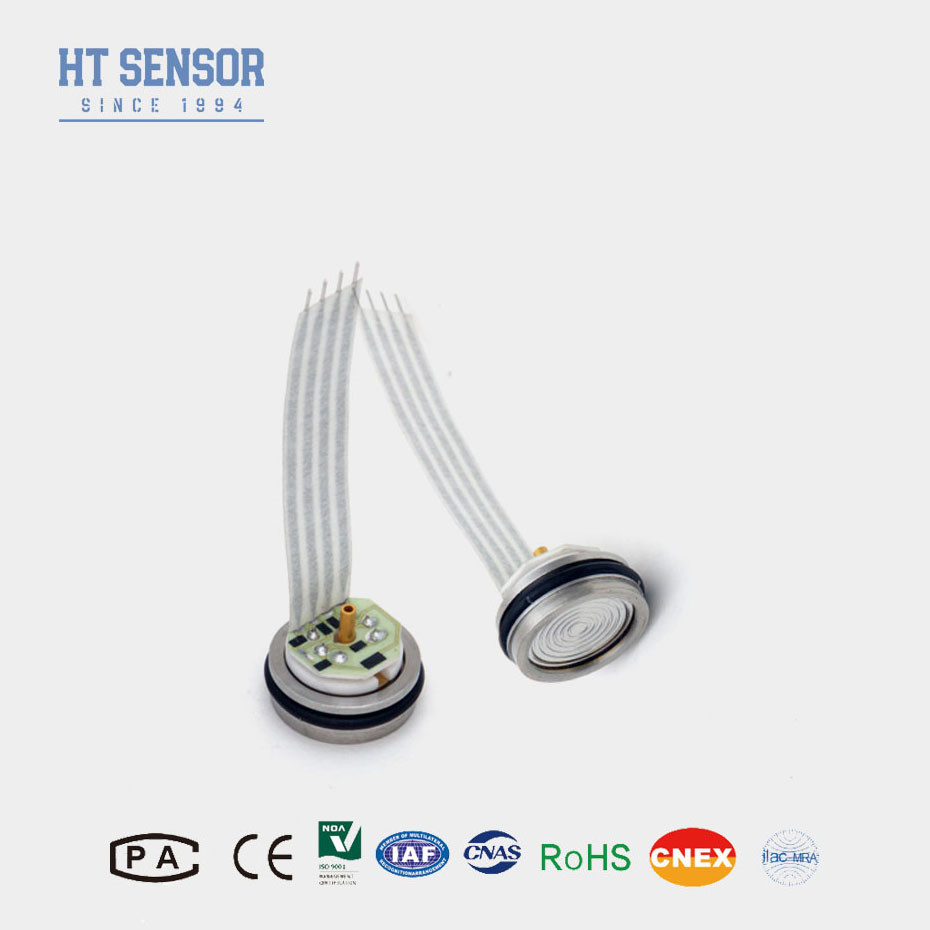

HT26 1.5mA 100mv Sensor de pressão piezoresistivo de silício com fio de silicone selecionável de quatro cores
Product Details
| Materiais: | 316L | Intervalo mínimo: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Fornecimento: | 1.5 mA |
| Produção: | 100mv+-30mv | selecionável: | Fios de silicone de quatro cores ou alfinetes dourados |
| Modelo: | HT26 | Alto: | 11.2mm |
| Óleo: | silício de difusão | Fios: | - Não, não. |
| Destacar |
1Sensor de pressão piezoresistiva de silício de 0,5 mA |
||
Product Description
HT26 Sensor de pressão de silício difuso Sensor de pressão piezorresistivo
Introdução do sensor de pressão de silício:
O núcleo do sensor de pressão piezorresistivo de silício HT26 é um elemento de silício difuso altamente estável.Sensor de pressão de silício piezoresistivo, embalado numa caixa de aço inoxidável de 316LO HT26 compensado é oferecido num pacote solúvel ou com uma variedade de acessórios roscados, tais como 1/4 e 1/8NPT, 1/4BSP, bem como acessórios de processo personalizados.
Características do produtoSensor de pressão de silício:
1. Pequeno perfil
2.Utilização de circuitos de película espessa para compensação de temperatura e ponto zero
correcção
3- Excelente fiabilidade, repetibilidade e estabilidade
4. Altura de 7 mm, personalizável
Aplicaçõescom um diâmetro superior a 50 mm,:
1Tratamento de águas e águas residuais: Monitorização dos níveis nos tanques, poços e reservatórios.
2Processamento químico: medição dos níveis de vários produtos químicos em reservatórios de armazenamento.
3. Tanques industriais: adequados para o controlo do nível de combustível, óleo e outros líquidos.
Dados elétricos do sensor de pressão de silício
Fornecimento:1.5mADC Impedância de entrada:3KΩ~6KΩ
Impedância de saída:2.5KΩ~6KΩ Resistência de isolamento:≥100MΩ/50VDC
Voltagem de isolamento: 500VAC entre a caixa e a ligação elétrica não causará danos
Compatibilidade média: líquido, gás compatível com aço inoxidável 316L
Especificação de desempenho do sensor de pressão de silício
| Parâmetros |
Faixa: 0~10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Tipico | Max. - O quê? | Unidades | ||
| Pressão Não-linearidade |
± 0.15 |
± 0.3 | % F.S. | |
| Repetitividade de pressão e histerese | 0.02 | 0.05 | % F.S. | |
| Resultado zero | 0 ± 1 | 0 ± 2 | mV | |
| Saída de span | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100±30 | mV | |
| Erro de temperatura zero | ≤ 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Período de erro de temperatura | ≤ 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Pressão de prova | 3X Faixa nominal ou 120 MPa, consoante o que for menor | - Não, não. | ||
| Intervalo de temperatura de funcionamento | -20 a 80 | °C | ||
| Intervalo de temperatura compensado | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Intervalo de temperatura de armazenamento | -40 ~ 125 | °C | ||
Nota:Parâmetro acima em condições:Alimentação: 1,5 mA Temperatura: 25°C
Conexão elétrica e compensação
