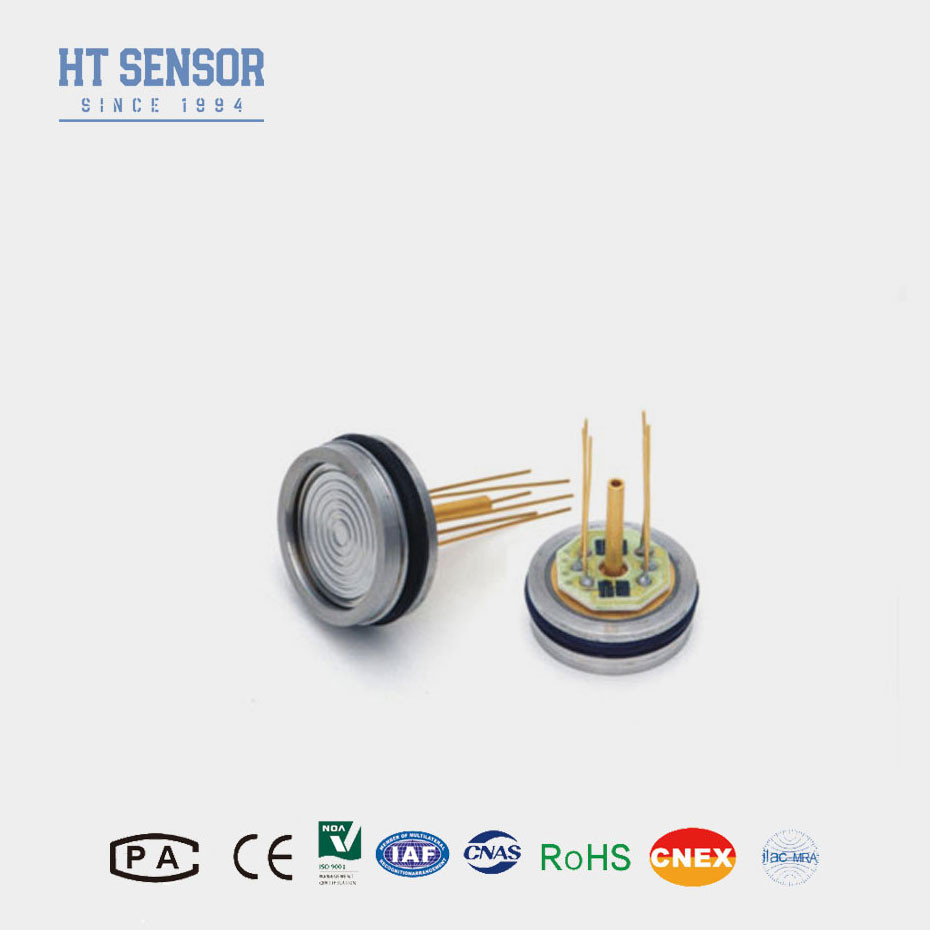

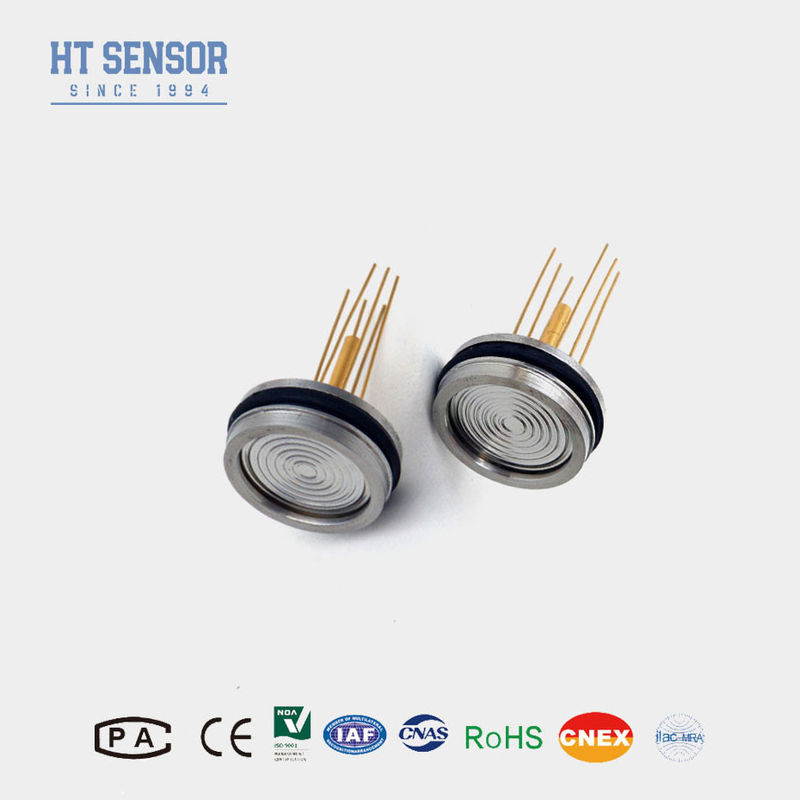

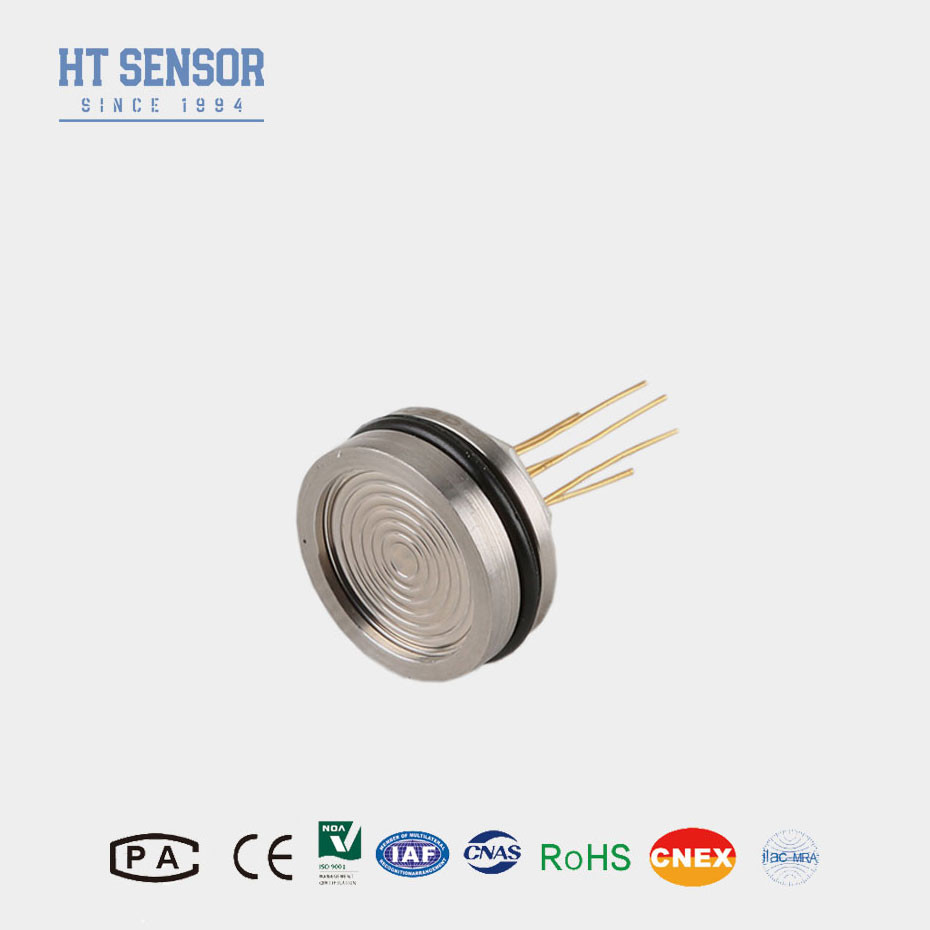

Sensor de pressão piezoresistivo de silício HT26 altamente estável com elemento de silício difuso
Product Details
| Materiais: | 316L | Intervalo mínimo: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Fornecimento: | 1.5 mA |
| Produção: | 100mv+-30mv | selecionável: | Fios de silicone de quatro cores ou alfinetes dourados |
| Modelo: | HT26 | Alto: | 11.2mm |
| Óleo: | silício de difusão | Fios: | - Não, não. |
| Destacar |
Sensor de pressão de elemento de silício difuso,Sensor de pressão altamente estável,HT26 Sensor de pressão piezoresistivo de silício |
||
Product Description
HT26 Sensor de pressão de silício difuso Sensor de pressão piezorresistivo
Introdução do sensor de pressão de silício:
O núcleo do sensor de pressão piezorresistivo de silício HT26 é um elemento de silício difuso altamente estável.A pressão diferencial do meio de medição é transmitida ao diafragma de silício através de um diafragma de isolamento de 316L e óleo de silício selado.O sensor de pressão HT26 está equipado com um anel O para vedação de pressão,Facilita a instalaçãoÉ oferecido em um pacote solúvel ou com uma variedade de acessórios roscados, tais como 1/4 e 1/8NPT, 1/4BSP, bem como acessórios de processo personalizados
Características do produtoSensor de pressão de silício:
1.Utilizando tecnologia avançada e caixa de aço inoxidável 316L, juntamente com materiais como titânio e Hastelloy para o diafragma
2.Utilização de circuitos de película espessa para compensação de temperatura e ponto zero
correcção
3- Excelente fiabilidade, repetibilidade e estabilidade
4. Altura de 7 mm, personalizável
Aplicaçõescom um diâmetro superior a 50 mm,:
1Adequado para medir a pressão de gases e líquidos não corrosivos com compatibilidade com o aço inoxidável 316L
2Aplicado em vários locais de processos industriais, incluindo petróleo, química, metalurgia, energia e hidrologia
3. Utilizado nas indústrias marítima e da aviação
4.Apto para sistemas de controlo hidráulico e pneumático
Dados elétricos do sensor de pressão de silício
Fornecimento:1.5mADC Impedância de entrada:3KΩ~6KΩ
Impedância de saída:2.5KΩ~6KΩ Resistência de isolamento:≥100MΩ/50VDC
Voltagem de isolamento: 500VAC entre a caixa e a ligação elétrica não causará danos
Compatibilidade média: líquido, gás compatível com aço inoxidável 316L
Especificação de desempenho do sensor de pressão de silício
| Parâmetros |
Faixa: 0~10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Tipico | Max. - O quê? | Unidades | ||
| Pressão Não-linearidade |
± 0.15 |
± 0.3 | % F.S. | |
| Repetitividade de pressão e histerese | 0.02 | 0.05 | % F.S. | |
| Resultado zero | 0 ± 1 | 0 ± 2 | mV | |
| Saída de span | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100±30 | mV | |
| Erro de temperatura zero | ≤ 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Período de erro de temperatura | ≤ 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Pressão de prova | 3X Faixa nominal ou 120 MPa, consoante o que for menor | - Não, não. | ||
| Intervalo de temperatura de funcionamento | -20 a 80 | °C | ||
| Intervalo de temperatura compensado | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Intervalo de temperatura de armazenamento | -40 ~ 125 | °C | ||
Nota:Parâmetro acima em condições:Alimentação: 1,5 mA Temperatura: 25°C
Conexão elétrica e compensação
FQA:
1.P: Quais são as características do seu sensor de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de encomendas em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
A: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
