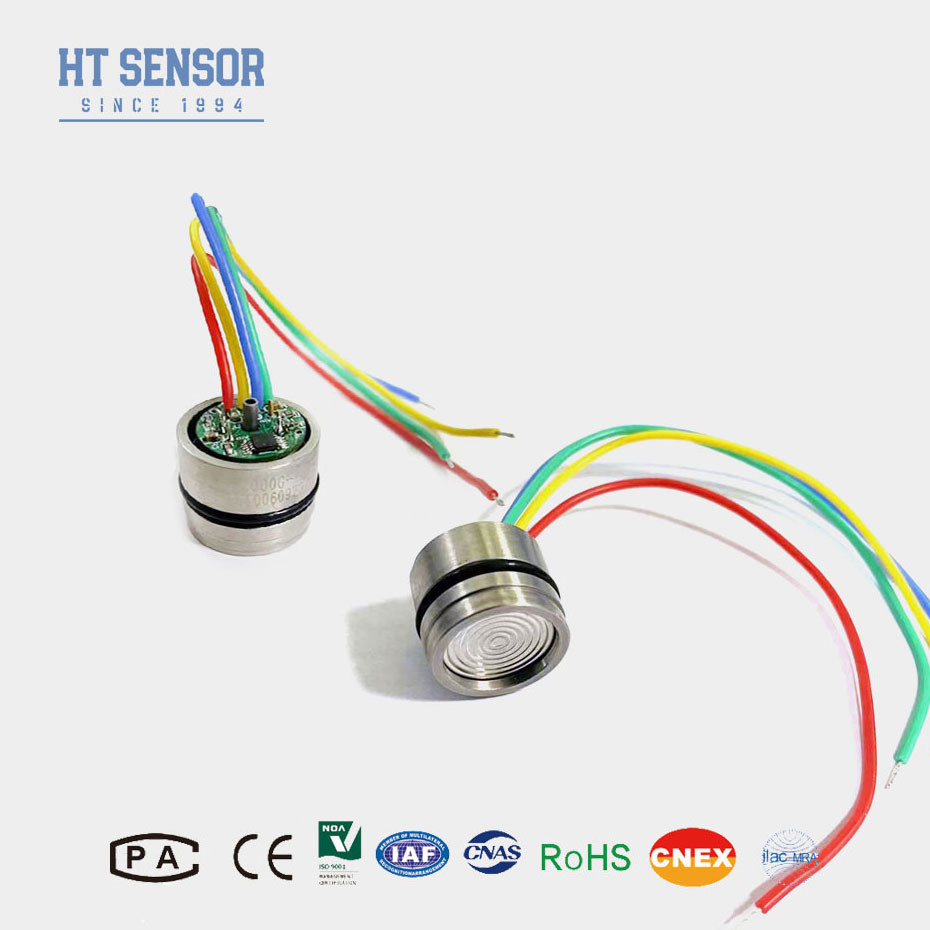

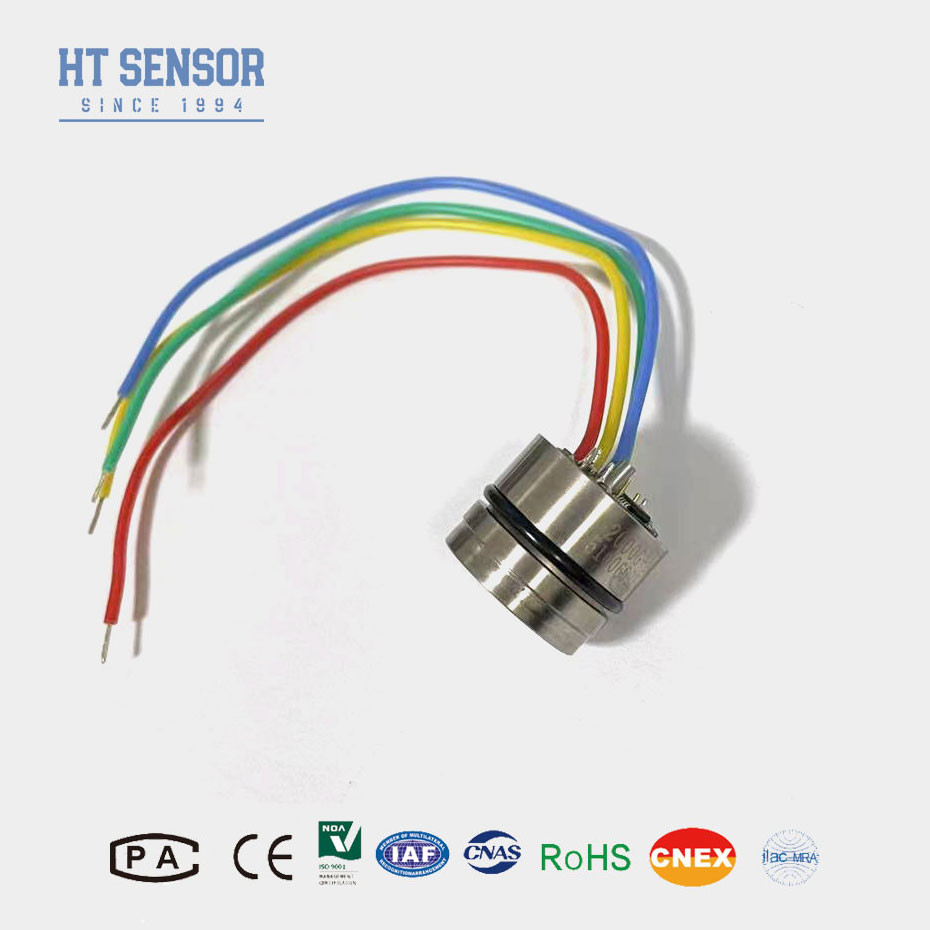

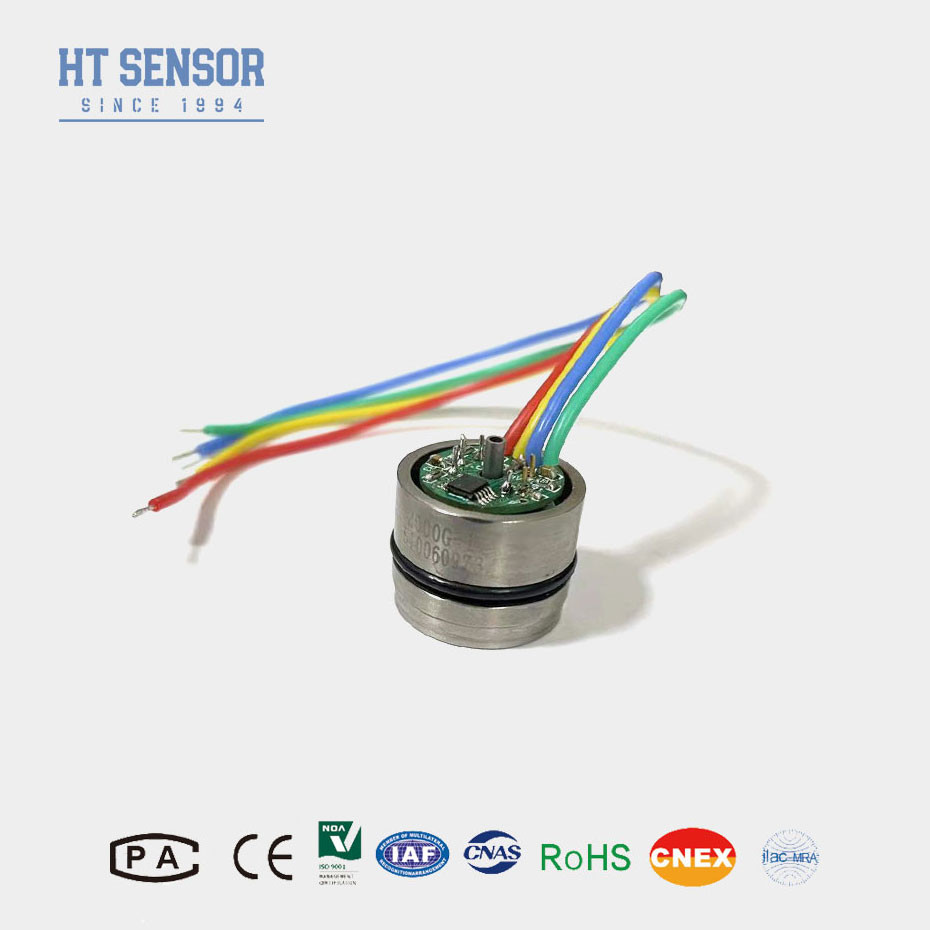

Sensor de pressão de silício difuso de 19 mm Sensor de pressão piezorresistivo
Introdução do sensor de pressão de silício:
Sensor de pressão de silício piezorresistivo HT19, o componente principal é um elemento de detecção de silício difuso de alta estabilidade.O pacote de detecção utiliza óleo de silicone para transferir a pressão de um diafragma de aço inoxidável 316L para o elemento de detecçãoO sensor de pressão piezoresistivo adota chip de pressão de silício avançado internacional com alta estabilidade e alta precisão, adota base de sinterização com design de tensão otimizado e é produzido pela SMT,ligação de fio de ouro, soldagem de diafragma, lubrificação de alto vácuo, alívio de tensão do ciclo de pressão, envelhecimento a alta temperatura, compensação de temperatura e outros processos.Experiência em produção e inovação tecnológica, os produtos têm excelente estabilidade e desempenho, e são amplamente reconhecidos pelos utilizadores.
Características do produtoSensor de pressão de silício:
• Embalagem robusta e isolada de aço inoxidável
• Dimensões pequenas
• Tecnologia de semicondutores fiável
• Calibrado e compensado pela temperatura
• Pressões absolutas e de medição
• Sensores isolados compatíveis com o vácuo
• Baixo custo
Aplicaçõescom um diâmetro superior a 50 mm,:
1Controles industriais
2.Sistemas de controlo de processos
3Automatização industrial e controlo de fluxo
4Calibradores de pressão
Dados elétricos do sensor de pressão de silício
Fornecimento:1.5mADC Impedância de entrada:3KΩ~6KΩ
Impedância de saída:2.5KΩ~6KΩ Resistência de isolamento:≥100MΩ/50VDC
Voltagem de isolamento: 500VAC entre a caixa e a ligação elétrica não causará danos
Compatibilidade média: líquido, gás compatível com aço inoxidável 316L
Especificação de desempenho do sensor de pressão de silício
| Parâmetros |
Faixa: 0~10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa
|
| Tipico |
Max. - O quê? |
Unidades |
| Pressão Não-linearidade |
± 0.15
|
± 0.3 |
% F.S. |
| Repetitividade de pressão e histerese |
0.02 |
0.05 |
% F.S. |
| Resultado zero |
0 ± 1 |
0 ± 2 |
mV |
| Saída de span |
≤ 20 KPa |
50 ± 10 |
50 ± 30 |
mV |
| ≥ 35 KPa |
100 ± 10 |
100±30 |
mV |
| Erro de temperatura zero |
≤ 20 KPa |
± 1 |
± 2 |
% F.S. |
| ≥ 35 KPa |
± 0.5 |
± 1 |
% F.S. |
| Período de erro de temperatura |
≤ 20 KPa |
± 1 |
± 2 |
% F.S. |
| ≥ 35 KPa |
± 0.5 |
± 1 |
% F.S. |
| Pressão de prova |
3X Faixa nominal ou 120 MPa, consoante o que for menor |
- Não, não. |
| Intervalo de temperatura de funcionamento |
-20 a 80 |
°C |
| Intervalo de temperatura compensado |
0~70, 0~50 ((Range≤20KPa) |
°C |
| Intervalo de temperatura de armazenamento |
-40 ~ 125 |
°C |
Nota:Parâmetro acima em condições:Alimentação: 1,5 mA Temperatura: 25°C
Dimensão
Nota:
NÃO USE estes produtos como segurança ou parada de emergência
dispositivos ou em qualquer outra aplicação em que a falha do
O produto pode resultar em lesões pessoais.
FQA:
1.P: Quais são as características do seu sensor de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de encomendas em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
