19 mm 1.5mA 100mv Sensor de pressão de silício difuso
Product Details
| Materiais: | 316L | Intervalo mínimo: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Fornecimento: | 1.5 mA |
| Produção: | 100mv+-30mv | selecionável: | Fios de silicone de quatro cores ou alfinetes dourados |
| Modelo: | HT19 | Alto: | 12 mm |
| Óleo: | silício de difusão | Fios: | - Não, não. |
| Destacar |
Sensor de pressão de silício difuso,1Sensor de pressão de silício de 0,5 mA |
||
Product Description

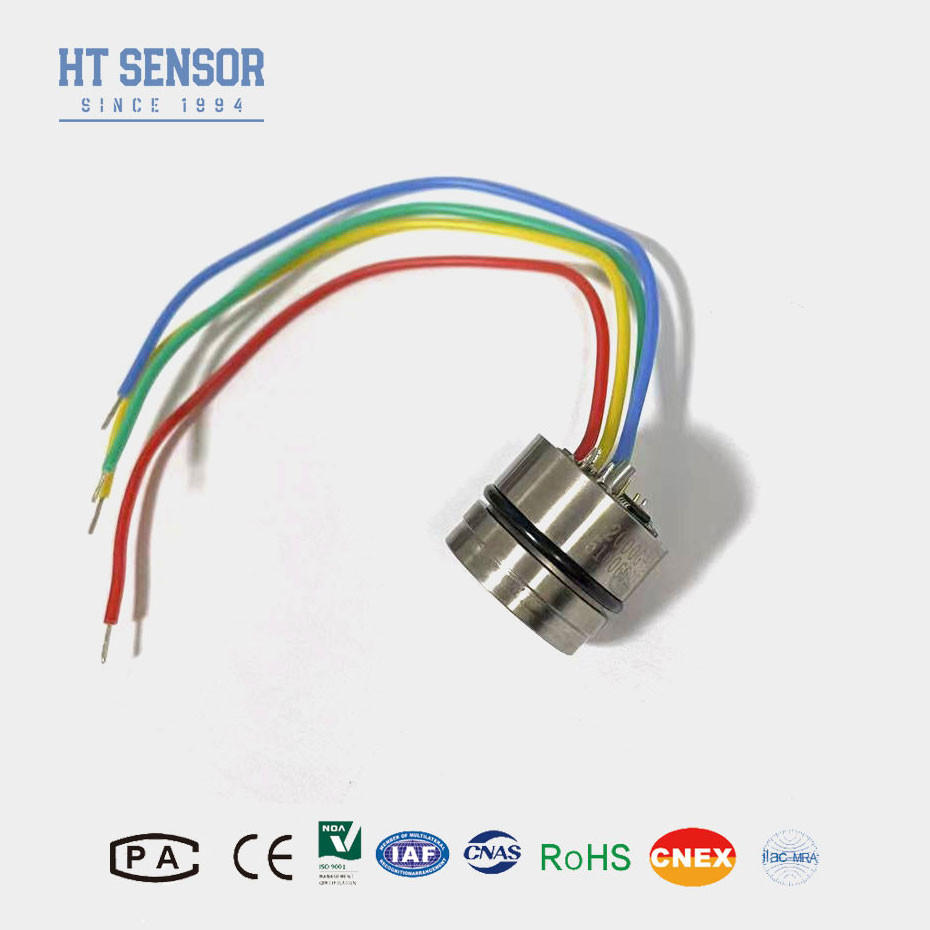

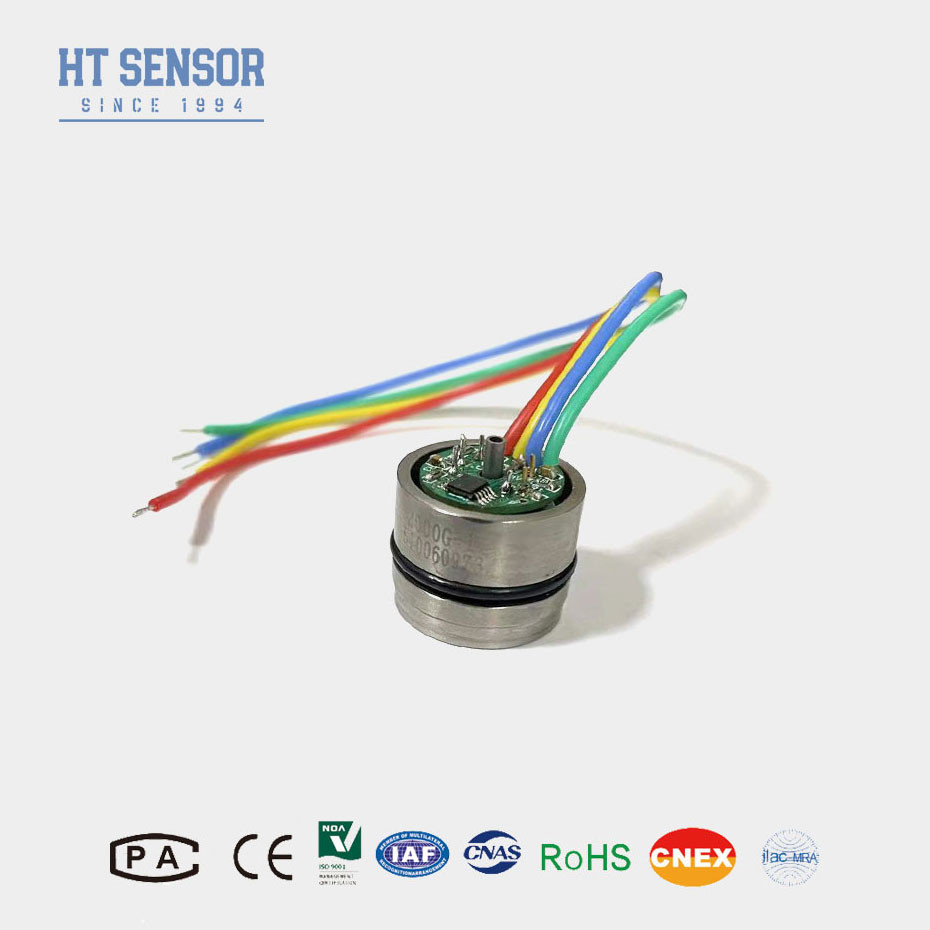

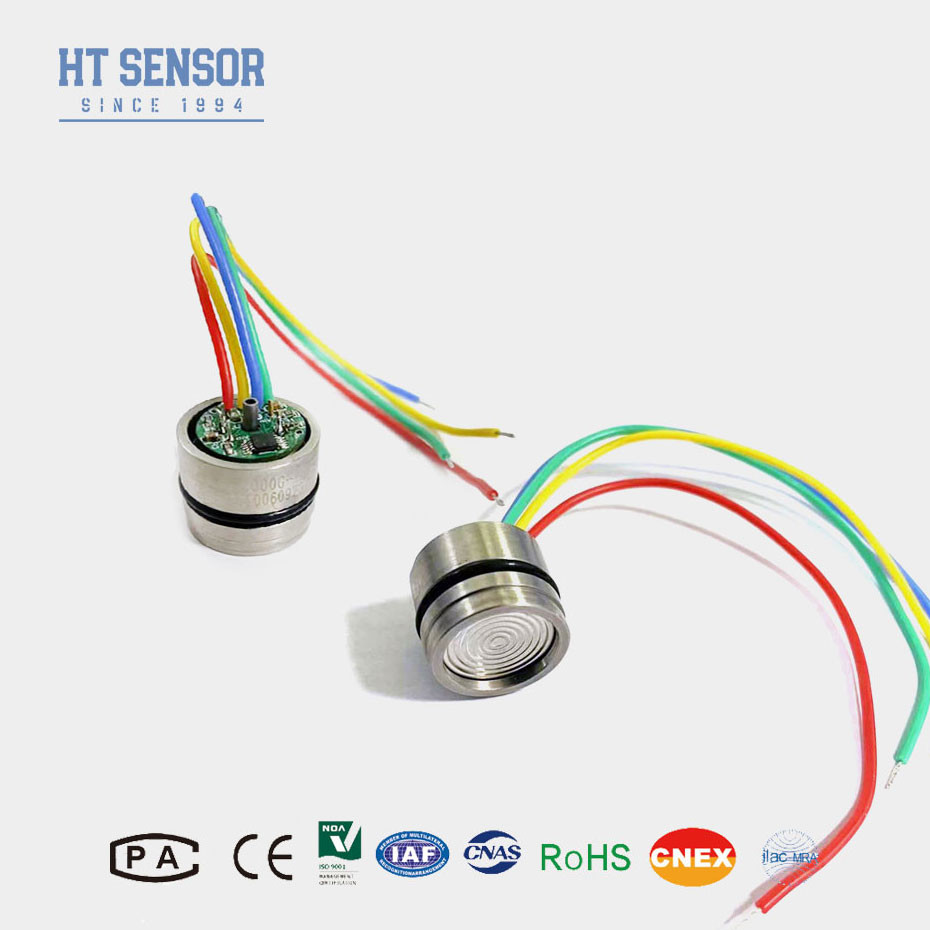

Sensor de pressão de silício difuso de 19 mm Sensor de pressão piezorresistivo
Introdução do sensor de pressão de silício:
Sensor de pressão de silício piezorresistivo HT19, o componente principal é um elemento de detecção de silício difuso de alta estabilidade.O pacote de detecção utiliza óleo de silicone para transferir a pressão de um diafragma de aço inoxidável 316L para o elemento de detecçãoSão equipados com uma variedade de conexões de pressão para permitir a utilização numa ampla gama de equipamentos OEM (Original Equipment Manufacturer).
Aplicações em que são monitorizados líquidos ou gases corrosivos.
Características do produtoSensor de pressão de silício:
•Dimensões pequenas
• Tecnologia de semicondutores fiável
• Calibrado e compensado pela temperatura
• Pressões absolutas e de medição
• Sensores isolados compatíveis com o vácuo
• Baixo custo
Aplicaçõescom um diâmetro superior a 50 mm,:
2.Sistemas de controlo de processos
3Automatização industrial e controlo de fluxo
4Calibradores de pressão
Dados elétricos do sensor de pressão de silício
Fornecimento:1.5mADC Impedância de entrada:3KΩ~6KΩ
Impedância de saída:2.5KΩ~6KΩ Resistência de isolamento:≥100MΩ/50VDC
Voltagem de isolamento: 500VAC entre a caixa e a ligação elétrica não causará danos
Compatibilidade média: líquido, gás compatível com aço inoxidável 316L
Especificação de desempenho do sensor de pressão de silício
| Parâmetros |
Faixa: 0~10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Tipico | Max. - O quê? | Unidades | ||
| Pressão Não-linearidade |
± 0.15 |
± 0.3 | % F.S. | |
| Repetitividade de pressão e histerese | 0.02 | 0.05 | % F.S. | |
| Resultado zero | 0 ± 1 | 0 ± 2 | mV | |
| Saída de span | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100±30 | mV | |
| Erro de temperatura zero | ≤ 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Período de erro de temperatura | ≤ 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Pressão de prova | 3X Faixa nominal ou 120 MPa, consoante o que for menor | - Não, não. | ||
| Intervalo de temperatura de funcionamento | -20 a 80 | °C | ||
| Intervalo de temperatura compensado | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Intervalo de temperatura de armazenamento | -40 ~ 125 | °C | ||
Nota:Parâmetro acima em condições:Alimentação: 1,5 mA Temperatura: 25°C
Dimensão
FQA:
1O que é um sensor de pressão?
Um sensor de pressão é um dispositivo que mede a pressão de gases ou líquidos.Converte a pressão física num sinal elétrico que pode ser lido e processado por sistemas de controlo ou equipamento de monitorização.
2Como funciona um sensor de pressão?
Os sensores de pressão operam utilizando diferentes tecnologias, tais como elementos piezoresistivos, capacitivos ou piezoelétricos, para detectar alterações de pressão.Causa uma alteração nas propriedades físicas do elemento de detecção, que é então convertido num sinal elétrico proporcional à pressão.
3Quais são os tipos de sensores de pressão?
Sensores de pressão piezorresistivos: usar o efeito piezorresistivo em materiais como o silício para medir a pressão.
Sensores de pressão capacitivos: medem as alterações de capacitância causadas pela deformação de um diafragma sob pressão.
Sensores de pressão piezoelétricos: utilizam materiais que geram uma carga elétrica em resposta ao esforço mecânico aplicado.
Sensores ópticos de pressão: Utilizam a modulação da luz para medir as alterações de pressão.
Sensores de pressão por ressonância: Medem a pressão através da detecção de alterações na frequência de ressonância de um elemento de detecção.
4Qual é a diferença entre sensores de pressão absoluta, gauge e diferencial?
Sensores de pressão absoluta: medem a pressão em relação a um vácuo perfeito.
Sensores de pressão de medição: medir a pressão em relação à pressão atmosférica.
Sensores de pressão diferencial: medem a diferença entre dois pontos de pressão.
5Quais os factores que devo ter em conta na selecção de um sensor de pressão?
