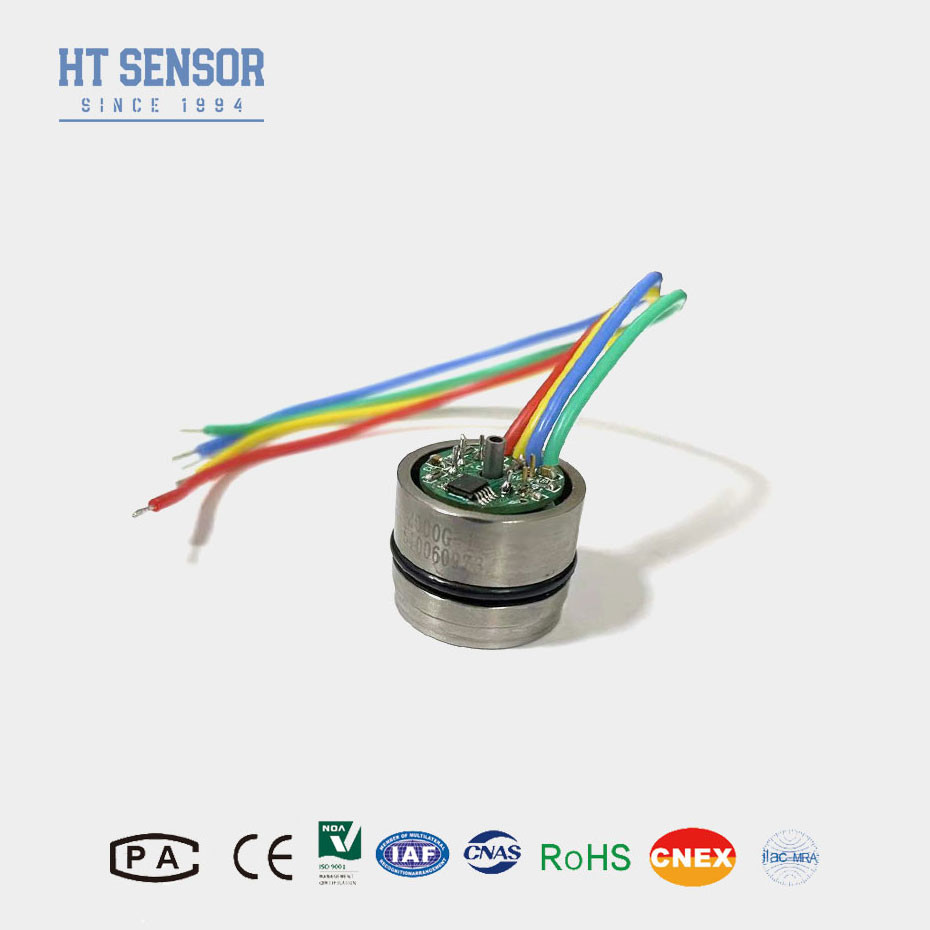

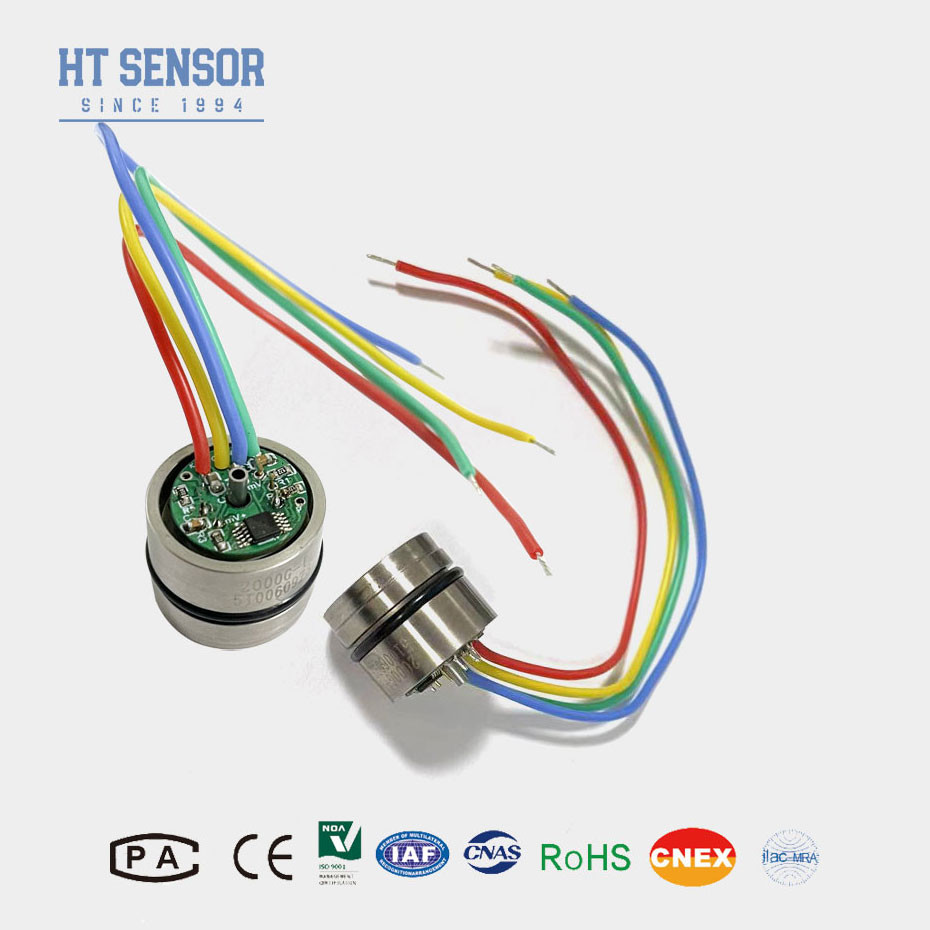

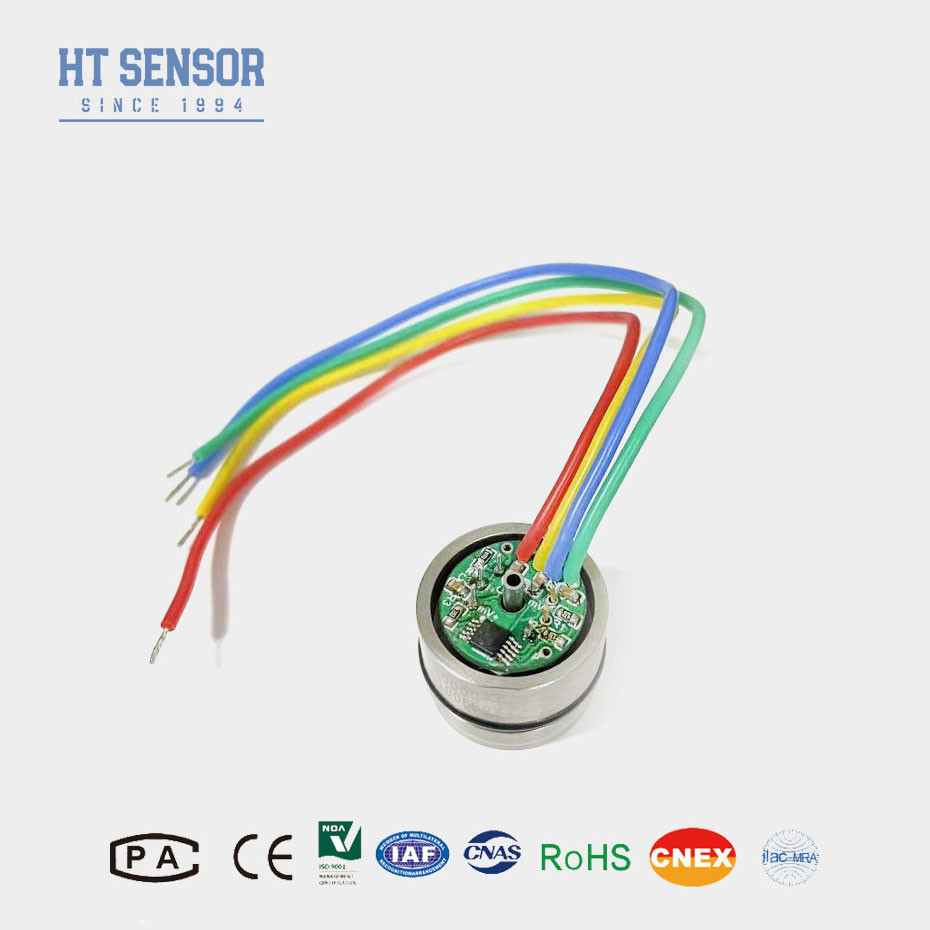

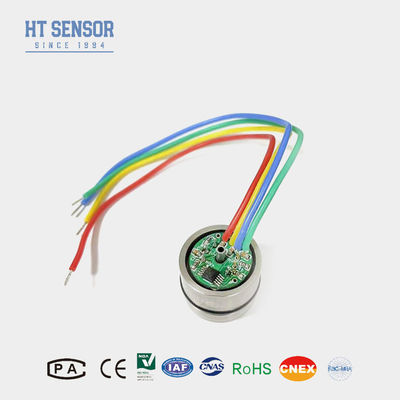

Sensor de pressão piezoresistivo de silício difuso de 19 mm para aplicações de faixa de -100kpa
Product Details
| Materiais: | 316L | Intervalo mínimo: | -100Kpa |
|---|---|---|---|
| Max Range: | 60MPa | Fornecimento: | 1.5 mA |
| Produção: | 100mv+-30mv | selecionável: | Fios de silicone de quatro cores ou alfinetes dourados |
| Modelo: | HT19 | Alto: | 12 mm |
| Óleo: | silício de difusão | Fios: | - Não, não. |
| Destacar |
Sensor de pressão piezoresistivo de silício difuso,Sensor de pressão piezoresistivo de silício de 19 mm,- Sensor de pressão de silicone piezoresistivo de 100kpa |
||
Product Description
Sensor de pressão de silício difuso de 19 mm Sensor de pressão piezorresistivo
Introdução do sensor de pressão de silício:
Sensor de pressão de silício piezorresistivo HT19, o componente principal é um elemento de detecção de silício difuso de alta estabilidade.O pacote de detecção utiliza óleo de silicone para transferir a pressão de um diafragma de aço inoxidável 316L para o elemento de detecçãoO sensor de pressão piezoresistivo adota chip de pressão de silício avançado internacional com alta estabilidade e alta precisão, adota base de sinterização com design de tensão otimizado e é produzido pela SMT,ligação de fio de ouro, soldagem de diafragma, lubrificação de alto vácuo, alívio de tensão do ciclo de pressão, envelhecimento a alta temperatura, compensação de temperatura e outros processos.Experiência em produção e inovação tecnológica, os produtos têm excelente estabilidade e desempenho, e são amplamente reconhecidos pelos utilizadores.
Características do produtoSensor de pressão de silício:
- Largo intervalo de medição: 0~10KPa~100MPa
- Com um diafragma de titânio ou Hastelloy
- Montagem de anel O
- Alta precisão e estabilidade
Aplicações com um diâmetro superior a 50 mm,:
- Pressão de medição de gás e líquido
- Exploração de petróleo
- Abastecimento de água, abastecimento de calor da cidade
- Sistema de controlo de processos
- Inspecção da aviação e da navegação
- Pressão hidráulica
Dados elétricos do sensor de pressão de silício
Fornecimento:1.5mADC Impedância de entrada:3KΩ~6KΩ
Impedância de saída:2.5KΩ~6KΩ Resistência de isolamento:≥100MΩ/50VDC
Voltagem de isolamento: 500VAC entre a caixa e a ligação elétrica não causará danos
Compatibilidade média: líquido, gás compatível com aço inoxidável 316L
Especificação de desempenho do sensor de pressão de silício
| Parâmetros |
Faixa: 0~10 KPa, 20 KPa, 35 KPa, 100 KPa, 200 KPa, 350 KPa, 700 KPa, 1MPa, 2MPa,3.5 MPa, 7 MPa, 10 MPa, 20 MPa, 40 MPa, 60 MPa, 100 MPa |
|||
| Tipico | Max. - O quê? | Unidades | ||
| Pressão Não-linearidade |
± 0.15 |
± 0.3 | % F.S. | |
| Repetitividade de pressão e histerese | 0.02 | 0.05 | % F.S. | |
| Resultado zero | 0 ± 1 | 0 ± 2 | mV | |
| Saída de span | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV |
| ≥ 35 KPa | 100 ± 10 | 100±30 | mV | |
| Erro de temperatura zero | ≤ 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Período de erro de temperatura | ≤ 20 KPa | ± 1 | ± 2 | % F.S. |
| ≥ 35 KPa | ± 0.5 | ± 1 | % F.S. | |
| Pressão de prova | 3X Faixa nominal ou 120 MPa, consoante o que for menor | - Não, não. | ||
| Intervalo de temperatura de funcionamento | -20 a 80 | °C | ||
| Intervalo de temperatura compensado | 0~70, 0~50 ((Range≤20KPa) | °C | ||
| Intervalo de temperatura de armazenamento | -40 ~ 125 | °C | ||
Nota:Parâmetro acima em condições:Alimentação: 1,5 mA Temperatura: 25°C
Dimensão
Nota:
1. Preste atenção ao ajuste entre o tamanho do núcleo e a caixa do transmissor durante a montagem para alcançar a estanqueidade de ar necessária
2Durante a montagem da carcaça, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos à placa de compensação.
3Se o meio de medição não for compatível com o diafragma central e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4. Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e evitar a entrada de água, vapor de água ou materiais corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
FQA:
1.P: Quais são as características do seu sensor de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de encomendas em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
A: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
