Medidores de pressão digitais de alta precisão em configurações de alcance personalizáveis da série BPK-III
Product Details
| Modelo N.O.: | BPK-III | Aplicação: | Indústria |
|---|---|---|---|
| Estrutura: | Calibre da exposição | Pacote de transporte: | Cartão |
| Origem: | Baoji, China | Garantia: | 2 anos |
| Faixa de medição: | Produtos industriais de pressão média | Mudança: | 2 interruptor |
| Input: | 4-20mA/0-10VDC/pt100 e assim por diante | produção: | 0-20mA, 4-20mA E assim por diante |
| Destacar |
Configurações de alcance personalizáveis,manômetros digitais de pressão |
||
Product Description

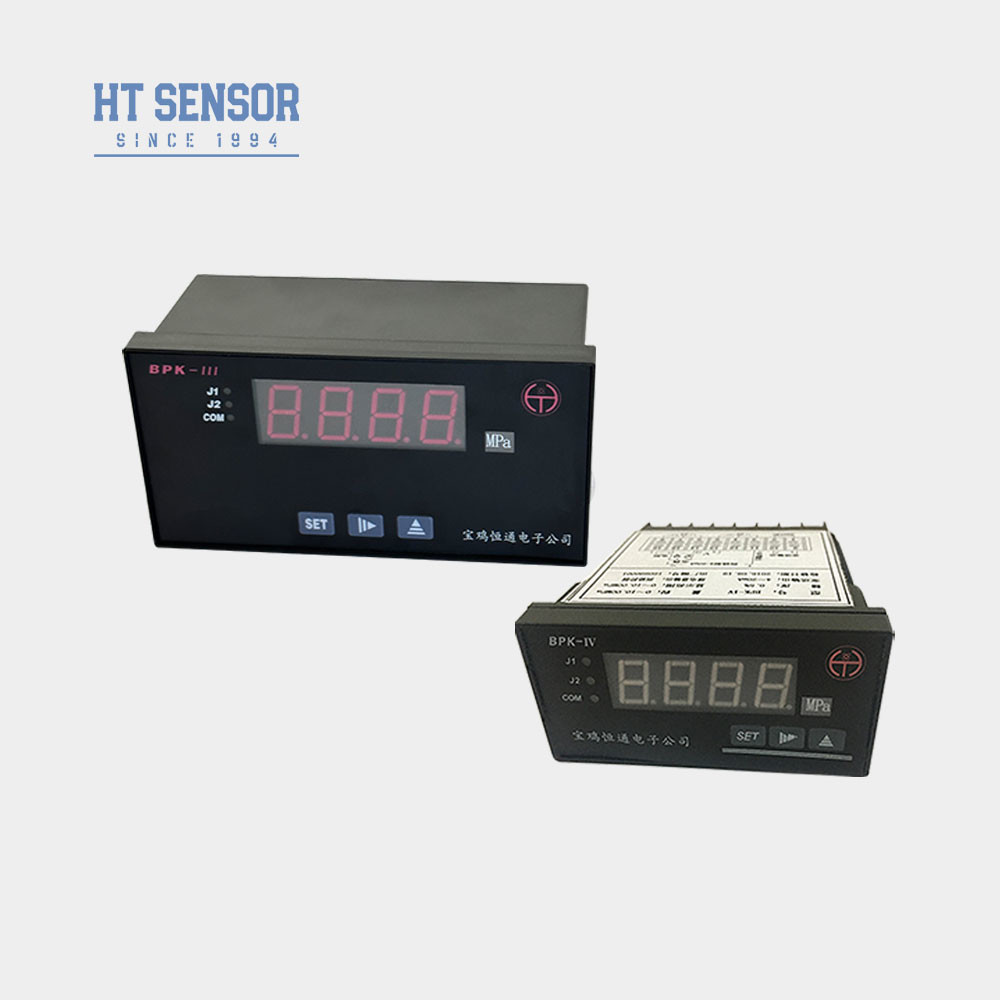

Configurações de âmbito personalizáveis para manômetros digitais de pressão de alta precisão da série BPK-III
Pressômetro/interruptor BPK-III
Introdução:
Os controladores da série BPK-III são equipados com funções de exibição, controle e transmissão e foram amplamente utilizados em várias aplicações de controle automático.
1. Suporte para uma ampla gama de sinais de entrada, como RTDS, termopares ou sinais padrão (consulte a tabela).
2. Saída de transmissão isolada com resolução de 12 bits que permite configurações de escopo personalizáveis.
3. Duas saídas de relé que suportam tipos de ação de alarme alto/baixo, alto/alto-alto ou baixo/baixo-baixo.
Especificações
1Tensão de alimentação: 220 VAC(±10%);
2. temperatura ambiente: 0~50oC; umidade relativa: ≤ 85%Gás não corrosivos;
3. Sinais de entrada, alcance de exibição e parâmetros relevantes: (ver Quadro 1)
Tabela 1
| Código do sinal de entrada | Signal de entrada | Alcance de exibição | Resolução | Precisão | Impedância de entrada |
| 00 | T TC | 0~400oC | 1oC | 00,2% | 100 mil. |
| 01 | R TC | 0~1600oC | 1oC | 00,2% | 100 mil. |
| 02 | J TC | 0~1200oC | 1oC | 00,2% | 100 mil. |
| 03 | WRe3-WRe25 TC | 0 ~ 2300oC | 1oC | 00,2% | 100 mil. |
| 04 | B TC | 350°C a 1800°C | 1oC | 00,2% | 100 mil. |
| 05 | S TC | 0~1600oC | 1oC | 00,2% | 100 mil. |
| 06 | K TC | 0~1300oC | 1oC | 00,2% | 100 mil. |
| 07 | E TC | 0~900oC | 1oC | 00,2% | 100 mil. |
| 08 | RTD Pt100 | -200 ~ 600oC | 0.1oC | 00,2% | (0,2 mA) |
| 09 | Cu50 RTD | -50°C a 150°C | 0.1oC | 00,2% | (0,2 mA) |
| 10 | 0~375Ω pressão remota | Limite de alcance baixo e alto pode ser definido de -1999 a 9999 | O escopo de exibição é contínuo de -1999 a 9999 usando amostra A/D de 16 bits | 00,2% | (0,2 mA) |
| 11 | Divisor de corrente de 0 a 75 mV | 00,1% | 100 mil. | ||
| 12 | 0 a 30 mV | 00,1% | 100 mil. | ||
| 13 | 0 a 5 V sinal-padrão | 00,1% | 100 mil. | ||
| 14 | 1 a 5 V sinal padrão | 00,1% | 100 mil. | ||
| 15 | 0~10V sinal padrão | 00,1% | 100 mil. | ||
| 16 | 0 a 10 mA de sinal padrão | 00,1% | 20Ω | ||
| 17 | 0 ~ 20 mA sinal padrão | 00,1% | 20Ω | ||
| 18 | sinal padrão de 4 a 20 mA | 00,1% | 20Ω |
Tabela 2
| Transmissão de sinal de saída | Corrente de saída | Área de transmissão | Voltagem isolada | Max. - O quê? resolução |
Precisão | Capacidade de carga | Voltagem de circuito aberto |
| 00 | 4 a 20 mA | Transmitir dados dentro do âmbito de aplicação do sinal de corrente padrão | 1500 V | 12 bits | 00,3% | ≤ 500Ω | 15 V |
| 01 | 0 ~ 20 mA |
Este produto é fabricado em sinal de corrente de saída de 4 ~ 20 ma ou de 0 a 20 ma. Se o utilizador precisar da saída de transmissão de sinal de saída de tensão,pode ser personalizado a partir do fabricante ou auto-conectado 250 ou 500 resistores de ohm para 1 ~ 5V ou 0 ~ 5V, 0 ~ 10V tensão e resistência (nota: a precisão da resistência afeta diretamente a precisão da tensão de saída de transmissão).
5.RCapacidade de contacto de saída: ((ver Quadro 3)
Tabela 3
| 250 V/120 V | 120 V/48 V | < 48 V | Vida útil do relé | ||||
| Ar condicionado | DC | Ar condicionado | DC | Ar condicionado | DC | > 100000 vezes |
|
| Corrente máxima (carga resistiva) | 3A | 2A | 4A | 3A | 5A | 4A | |
| Corrente máxima (carga indutiva) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A | |
6E.energia externa DC24V/30mAPode fornecer energia ao transmissor.
7ComFunção automática de compensação de temperaturaparaSensor de termopares.
8ComFunção de proteção contra desconexão.

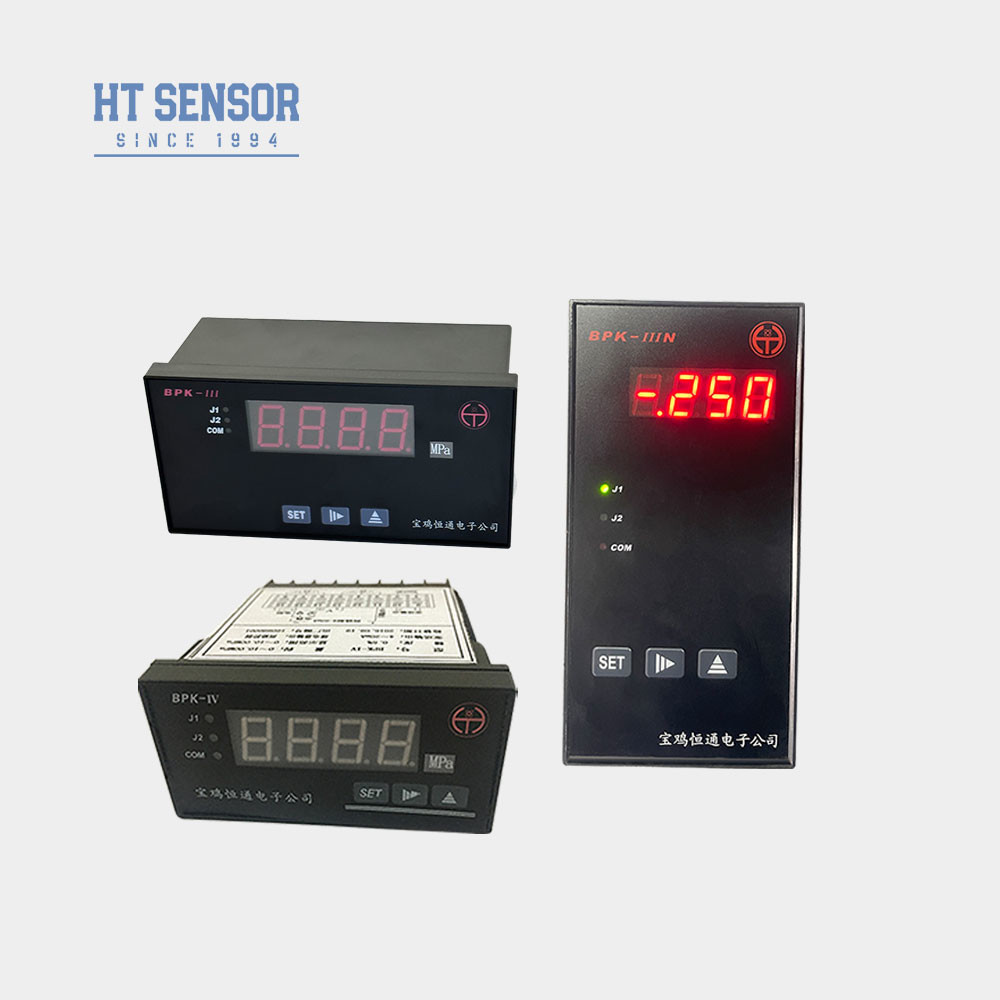

| Modelo | Dimensão do contorno | Dimensão de saída do painel ((mm) | Notas |
| BPK-IIIS | 160×80×80 ((Horizontal)) | 152+0.8× 76+0.7 | |
| BPK-IV | 96×48×112 (horizontal) | 92+0.7× 44+0.5 | |
| BPK-IIIN | 80×160×80 (vertical) | 76+0.7×152+0.8 | |
| BPK-IIIN2 | 48×96×112 (vertical) | 44+0.5× 92+0.7 | |
| BPK-IIIF1 | 96×96×112 (quadrado) | 92+0.7× 92+0.7 | |
| BPK-IIIF2 | 48×48×108 (quadrado) | 44+0.5× 44+0.5 | Com lâmpada de alarme J2 sem relé J2 |
| BPK-IIIF3 | 72×72×112 | 67+0.7× 67+0.7 |
| Empresa |
| Perguntas e respostas |
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos totalmente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
