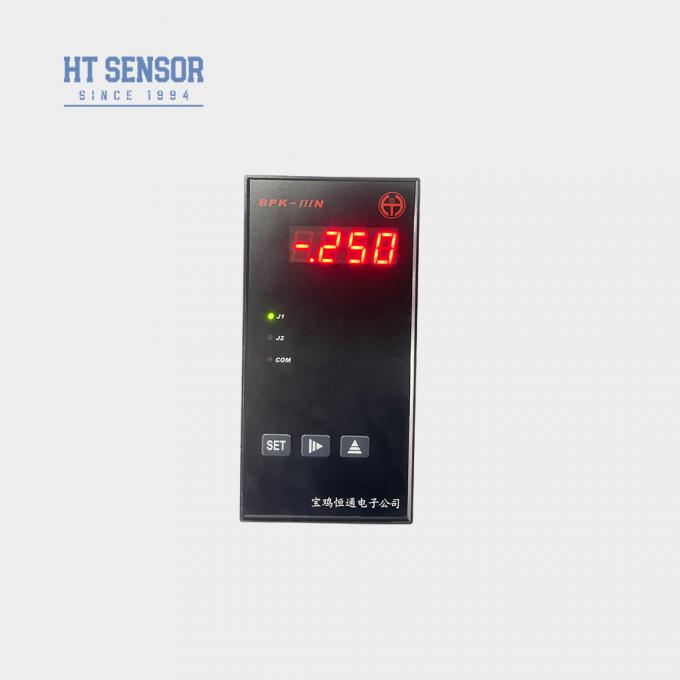

Medidor de pressão/interruptor BPK-IIIN
Introdução:
Os controladores da série BPK-III são equipados com funções de exibição, controle e transmissão e foram amplamente utilizados em várias aplicações de controle automático.
1. Suporte para uma ampla gama de sinais de entrada, como RTDS, termopares ou sinais padrão (consulte a tabela).
2. Saída de transmissão isolada com resolução de 12 bits que permite configurações de escopo personalizáveis.
3. Duas saídas de relé que suportam tipos de ação de alarme alto/baixo, alto/alto-alto ou baixo/baixo-baixo.
Especificações
1Tensão de alimentação: 220 VAC(±10%);
2. temperatura ambiente: 0~50oC; umidade relativa: ≤ 85%Gás não corrosivos;
3. Sinais de entrada, alcance de exibição e parâmetros relevantes: (ver Quadro 1)
Tabela 1
| Código do sinal de entrada |
Signal de entrada |
Alcance de exibição |
Resolução |
Precisão |
Impedância de entrada |
| 00 |
T TC |
0~400oC |
1oC |
00,2% |
100 mil. |
| 01 |
R TC |
0~1600oC |
1oC |
00,2% |
100 mil. |
| 02 |
J TC |
0~1200oC |
1oC |
00,2% |
100 mil. |
| 03 |
WRe3-WRe25 TC |
0 ~ 2300oC |
1oC |
00,2% |
100 mil. |
| 04 |
B TC |
350°C a 1800°C |
1oC |
00,2% |
100 mil. |
| 05 |
S TC |
0~1600oC |
1oC |
00,2% |
100 mil. |
| 06 |
K TC |
0~1300oC |
1oC |
00,2% |
100 mil. |
| 07 |
E TC |
0~900oC |
1oC |
00,2% |
100 mil. |
| 08 |
RTD Pt100 |
-200 ~ 600oC |
0.1oC |
00,2% |
(0,2 mA) |
| 09 |
Cu50 RTD |
-50°C a 150°C |
0.1oC |
00,2% |
(0,2 mA) |
| 10 |
0~375Ω pressão remota |
Limite de alcance baixo e alto pode ser definido de -1999 a 9999 |
O escopo de exibição é contínuo de -1999 a 9999 usando amostra A/D de 16 bits |
00,2% |
(0,2 mA) |
| 11 |
Divisor de corrente de 0 a 75 mV |
00,1% |
100 mil. |
| 12 |
0 a 30 mV |
00,1% |
100 mil. |
| 13 |
0 a 5 V sinal-padrão |
00,1% |
100 mil. |
| 14 |
1 a 5 V sinal padrão |
00,1% |
100 mil. |
| 15 |
0~10V sinal padrão |
00,1% |
100 mil. |
| 16 |
0 a 10 mA de sinal padrão |
00,1% |
20Ω |
| 17 |
0 ~ 20 mA sinal padrão |
00,1% |
20Ω |
| 18 |
sinal padrão de 4 a 20 mA |
00,1% |
20Ω |
4.Saída de corrente analógica e parâmetros conexos: (ver quadro 2)
Tabela 2
| Transmissão de sinal de saída |
Corrente de saída |
Área de transmissão |
Voltagem isolada |
Max. - O quê?
resolução |
Precisão |
Capacidade de carga |
Voltagem de circuito aberto |
| 00 |
4 a 20 mA |
Transmitir dados dentro do âmbito de aplicação do sinal de corrente padrão |
1500 V |
12 bits |
00,3% |
≤ 500Ω |
15 V |
| 01 |
0 ~ 20 mA |
Este produto é fabricado apenas em sinais de corrente de saída de 4 ~ 20mA ou 0 ~ 20mA.pode ser personalizado a partir do fabricante ou auto-conectado 250 ou 500 ohm resistência para 1 ~ 5V ou 0 ~ 5V, 0 ~ 10V tensão e resistência (nota: a precisão da resistência afeta diretamente a precisão da tensão de saída de transmissão).
5.RCapacidade de contacto de saída: ((ver Quadro 3)
Tabela 3
| |
250 V/120 V |
120 V/48 V |
< 48 V |
Vida útil do relé |
| Ar condicionado |
DC |
Ar condicionado |
DC |
Ar condicionado |
DC |
> 100000 vezes |
| Corrente máxima (carga resistiva) |
3A |
2A |
4A |
3A |
5A |
4A |
| Corrente máxima (carga indutiva) |
0.3A |
0.2A |
0.4A |
0.3A |
0.5A |
0.4A |
6E.energia externa DC24V/30mAPode fornecer energia ao transmissor.
7ComFunção automática de compensação de temperaturaparaSensor de termopares.
8ComFunção de proteção contra desconexão.

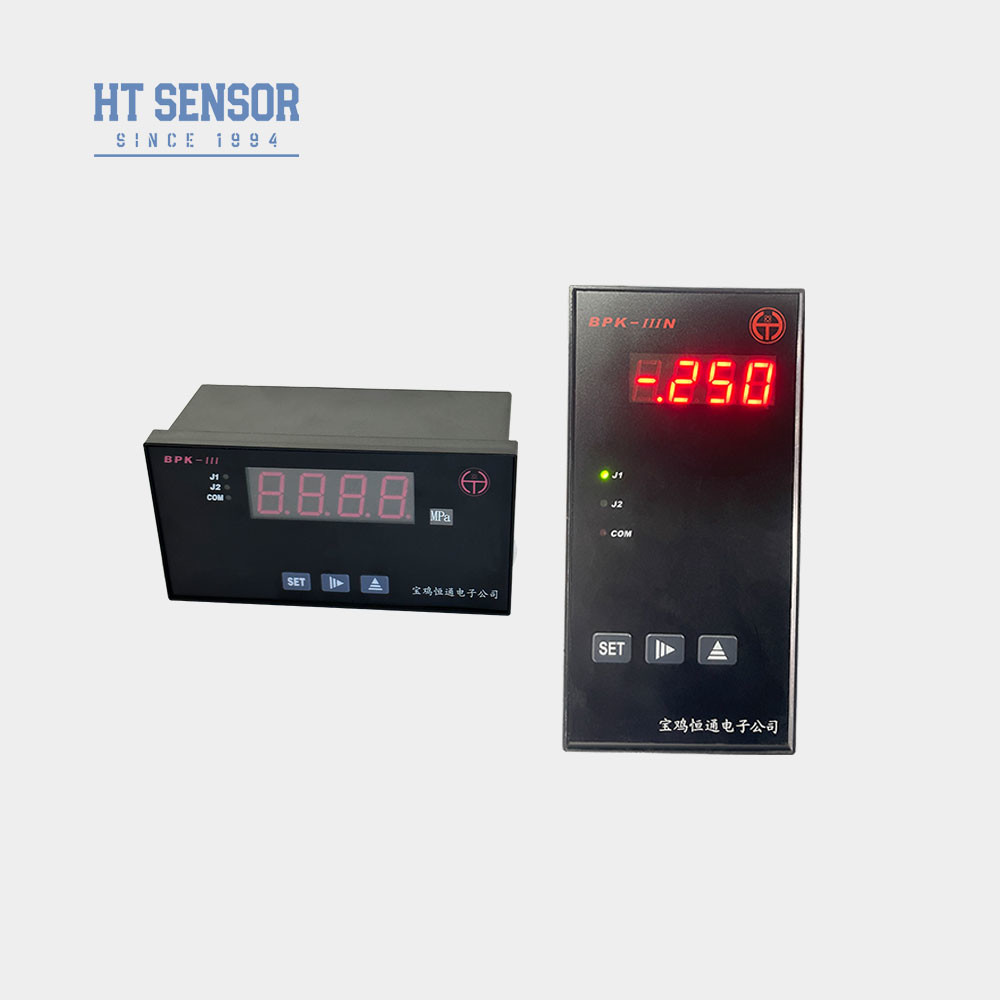

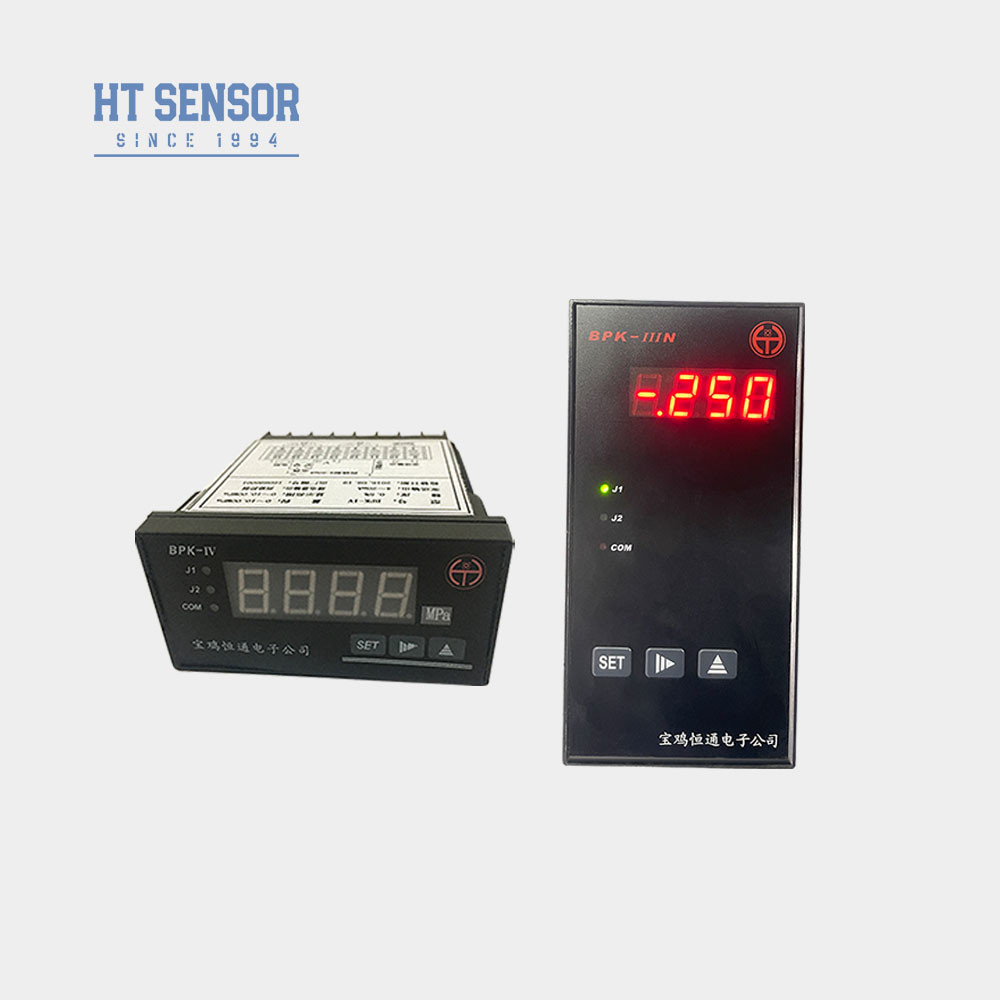

| Modelo |
Dimensão do contorno |
Dimensão de saída do painel ((mm) |
Notas |
| BPK-IIIS |
160×80×80 ((Horizontal)) |
152+0.8× 76+0.7 |
|
| BPK-IV |
96×48×112 (horizontal) |
92+0.7× 44+0.5 |
|
| BPK-IIIN |
80×160×80 (vertical) |
76+0.7×152+0.8 |
|
| BPK-IIIN2 |
48×96×112 (vertical) |
44+0.5× 92+0.7 |
|
| BPK-IIIF1 |
96×96×112 (quadrado) |
92+0.7× 92+0.7 |
|
| BPK-IIIF2 |
48×48×108 (quadrado) |
44+0.5× 44+0.5 |
Com lâmpada de alarme J2 sem relé J2 |
| BPK-IIIF3 |
72×72×112 |
67+0.7× 67+0.7 |
|
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Os nossos transmissores de sensores de pressão são caracterizados por alta precisão, durabilidade e excelente desempenho, com a opção de personalização.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos para satisfazer necessidades específicas através dos nossos serviços OEM e ODM.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico têm a capacidade de produzir até 30.000 sensores de pressão por mês, garantindo que podemos cumprir pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para uma produção suave e agendamento de entrega.
4Q: Qual é o período de entrega típico?
R: Os modelos padrão normalmente têm um período de entrega de 5~8 dias úteis, enquanto os produtos personalizados podem variar.
5Q: Qual é o preço dos produtos?
A: Oferecemos preços competitivos com descontos disponíveis para encomendas em massa ou parcerias de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Os nossos produtos vêm com uma garantia de 24 meses a partir da data de envio, e o nosso serviço pós-venda garante respostas rápidas dentro de 24 horas, juntamente com suporte de instrução remota através da rede de PC.
