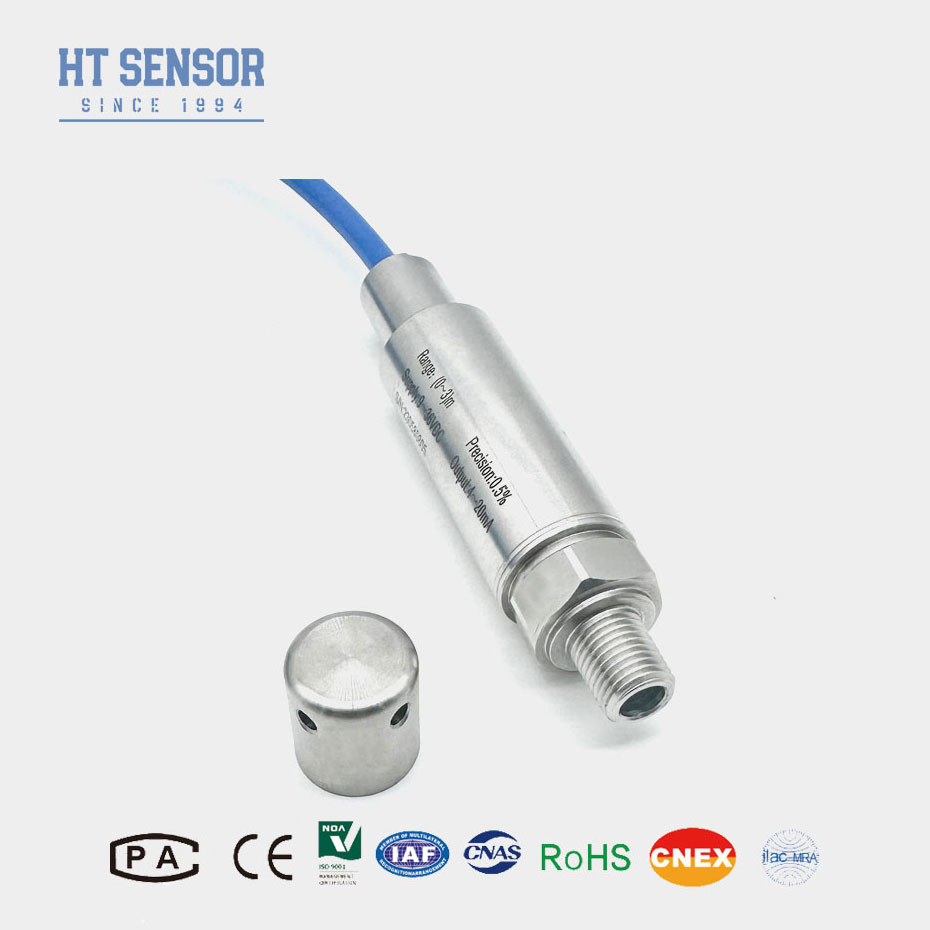

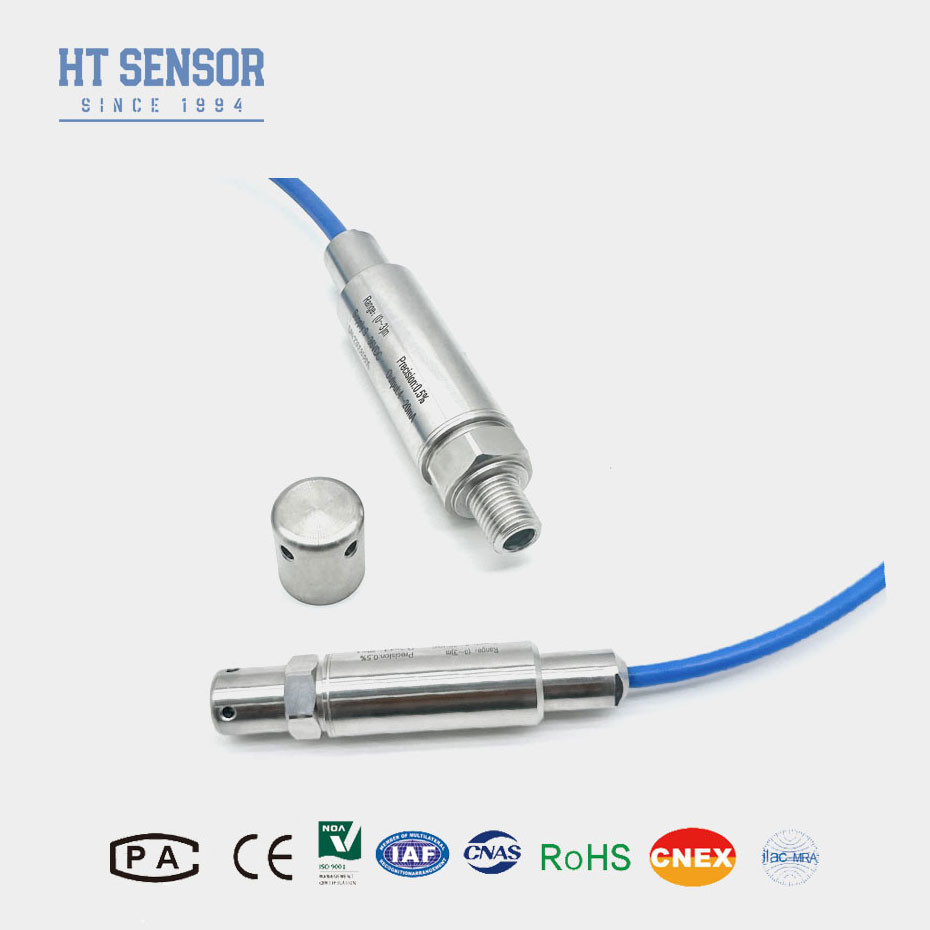

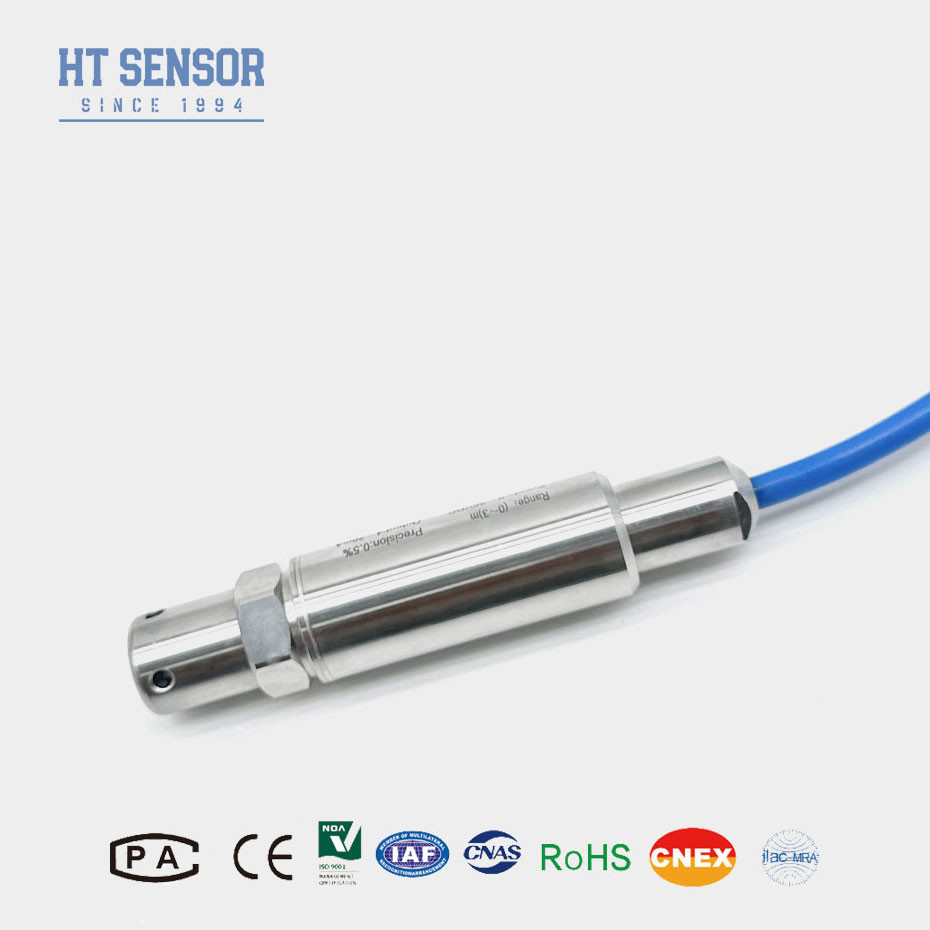

BH93420-I Sensor de nível do transmissor do reservatório de óleo de combustível diesel para medição de água líquida

BH93420-I Transmissor de nível do reservatório de óleo para combustível diesel

Introdução:
BH93420-I transmissor de nível de água de silício difuso que utiliza silício difuso da série HTO sistema é concebido com um núcleo de isolamento cheio de óleo como elemento de medição do sinal.A parte de detecção do sensor é constituída por uma caixa de aço inoxidável e uma estrutura compacta de uma peça.o transmissor que está imerso na água é completamente selado com inoxidávelO acero, garantindo um excelente desempenho impermeável.A compensação digital melhora o desempenho e a fiabilidade dos transmissores de pressão através da utilização de algoritmos avançados e técnicas de processamento digital.e soluções de medição de pressão personalizáveis para uma ampla gama de aplicações.

Características do produto:
1. Casca completa de aço inoxidável, adequada para vários ambientes de ensaio
2Medição de sonda de imersão, fácil instalação
3Opções de sinal de saída diversas
4Marcação à prova de explosão: ExiaIICT6
5Alta taxa de protecção: IP68
6Cabos de PE ou PU
Aplicações:

1Automatização industrial: garantir um controlo preciso da pressão nos processos de fabrico.
2- Aeroespacial: Manutenção de medições precisas de pressão em condições de temperatura variáveis.
3Automóveis: Monitorização e controlo da pressão nos motores e sistemas de travagem.
4Dispositivos médicos: fornecer leituras de pressão fiáveis em equipamentos de cuidados intensivos.
5- Monitoramento ambiental: medições precisas da pressão em estações meteorológicas e estudos ambientais.

Parâmetros de desempenho:
Faixa de medição	0~10m... 400m
Sobrecarga	≤ 2 X de faixa nominal
Precisão @ 25oC	± 0,25% (tipo) ± 0,5% (máximo)
Repetitividade	±0,03% (tipo) ±0,05%FS (máximo)
Histerese	±0,03% (tipo) ±0,05%FS (máximo)
Estabilidade a longo prazo	± 0,2% F.S/ano (máximo)
Desvio da temperatura do ponto zero	±1,5% F.S. (tipo) ±2% F.S. (máximo)
Desvio de temperatura em escala completa	±1,5%F.Sr ((Typ.) ± 2% F.S. (máximo)
Temperatura de compensação	0-50oC (0-1m. 0-2m) ); 0-70oC
Temperatura de funcionamento	-20°C a 80°C
Temperatura de armazenamento	-30°C a 100°C
Vibração	10 g,55 Hz ~ 2 kHz
Material de habitação	1Cr18Ni9Ti
Material do diafragma	316L aço inoxidável
Resistência ao isolamento	>= 100MΩ@100VDC
Classificação à prova de explosão	ExiaIICT6
Classificação de protecção	IP67, IP68
Selo O-Ring	Fibras de polietileno
Peso	~ 0,3 kg (sem cabo)
Material do cabo	Polietileno, poliuretano

Sinais de saída	Tensão de alimentação	Tipo de saída
4 ~ 20 mA	12 ~ 30VDC	2/3/4 de fio
0~10/20mA		3 Fios
0/1 ~ 5V
0/1 ~ 10V
0.5~4.5V	5VDC
Protocolo de comunicação RS485	3.6 ~ 30V / bateria	4 Fios





Dicas de encomenda:



1Certifique-se de que o meio de medição é compatível com os componentes do produto em contacto com ele durante a selecção.
2A densidade do meio de medição deve ser especificada.
3Para interferências eletromagnéticas ou de radiofrequência fortes, por favor forneça detalhes à nossa empresa e indique-os na ordem.

4Requisitos de alimentação: certifique-se de que a tensão de alimentação do transmissor corresponde aos requisitos do sistema, normalmente 12-36VDC para a maioria dos transmissores submersíveis.

5Necessidades de personalização: Informe-se sobre opções de personalização para adaptar o transmissor às suas necessidades específicas, tais como materiais especiais de cabo, condicionamento de sinal adicional,ou sensores de temperatura integrados.
6Documentação técnica: assegurar a disponibilidade de documentação técnica completa, incluindo manuais de instalação, procedimentos de calibração e guias de resolução de problemas.
7. Quantidade de pedido e entrega: Determine o número de unidades necessárias e verifique os prazos de entrega para garantir a entrega atempada. Planeje com antecedência para acomodar os cronogramas de produção e evitar atrasos.

Ordem Guia:
BH93420	Código	Esboço Construção
	Eu...	Transmissor de pressão
		Faixa de medição	0~10m... 400m
			Código	Fornecimento de energia
			D1	24VDC
			D2	5VDC
			D3	Outros
				Código	Sinais de saída
				S1	4 ~ 20mADC	S5	0~20mADC
				S2	1 ~ 5VDC	S6	0~10VDC
				S3	0~5VDC	S7	0.5~4.5VDC
				S4	0~10mADC	S8	RS485
					Código	Tipo de pressão
					G	Pressão de medição
					A	Pressão absoluta
					S	Pressão de referência selada
						Código	Materiais
						01	304 aço inoxidável
						02	316L aço inoxidável
							Código	Material do cabo
							C1	PE
							C2	PU

Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
