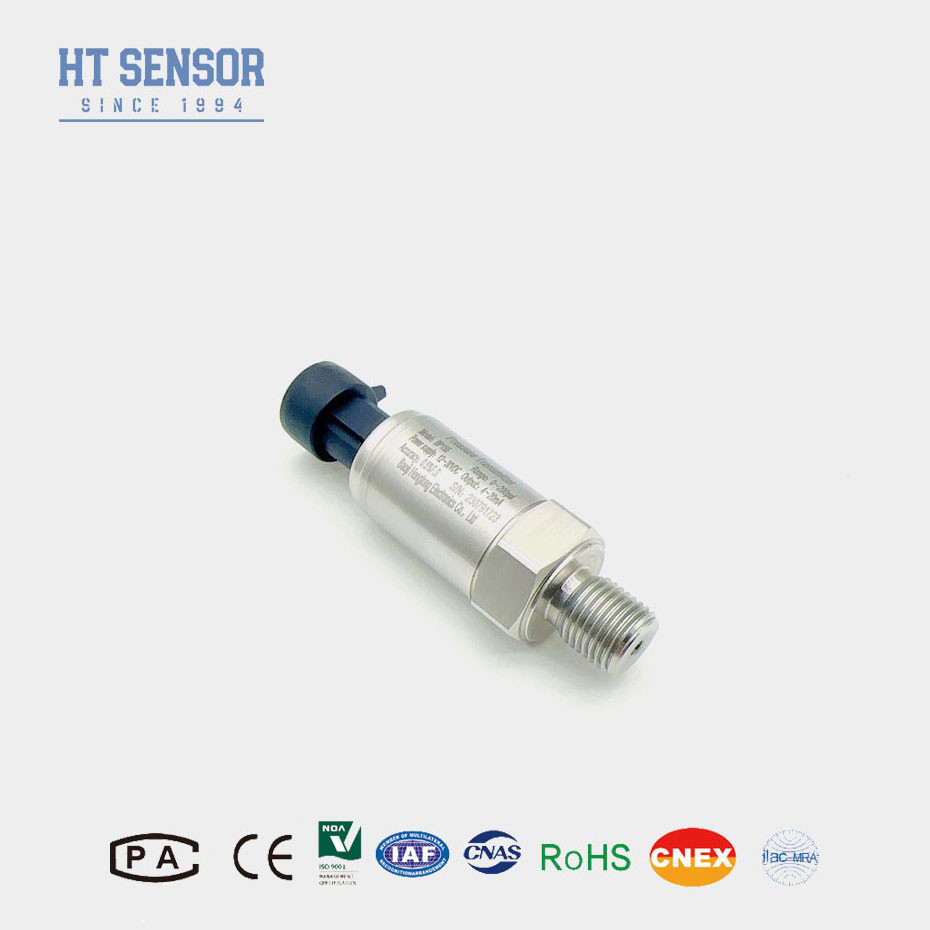

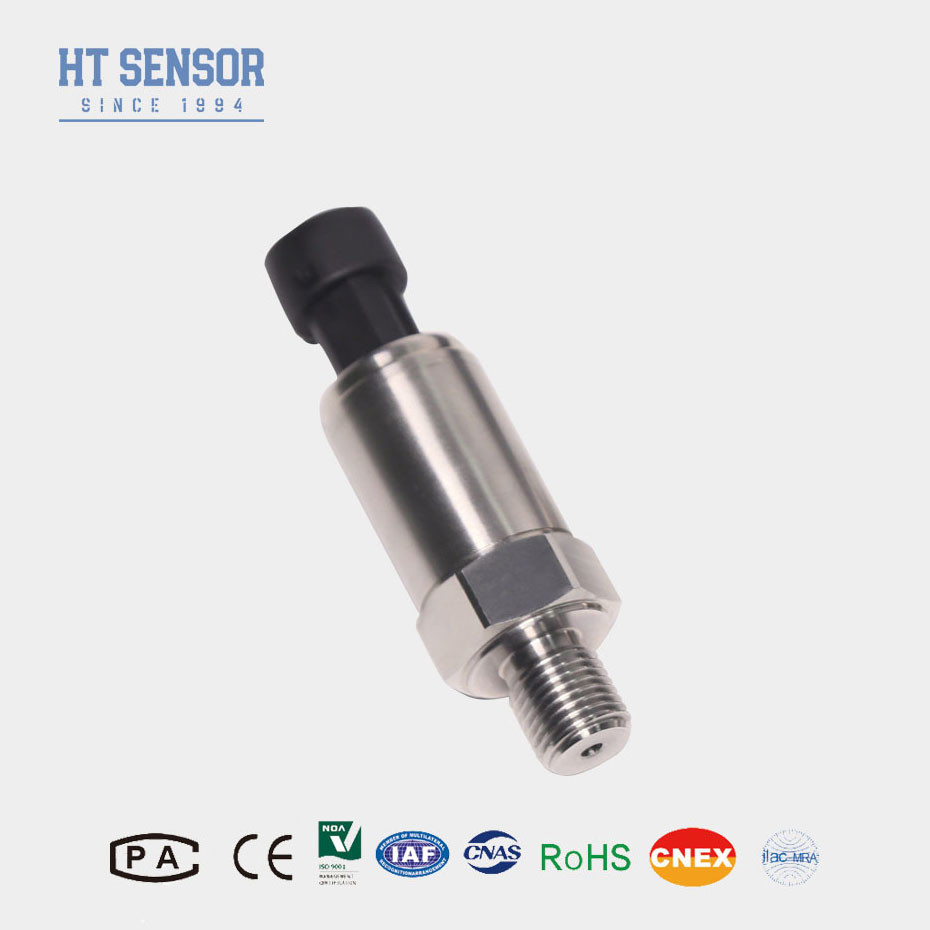

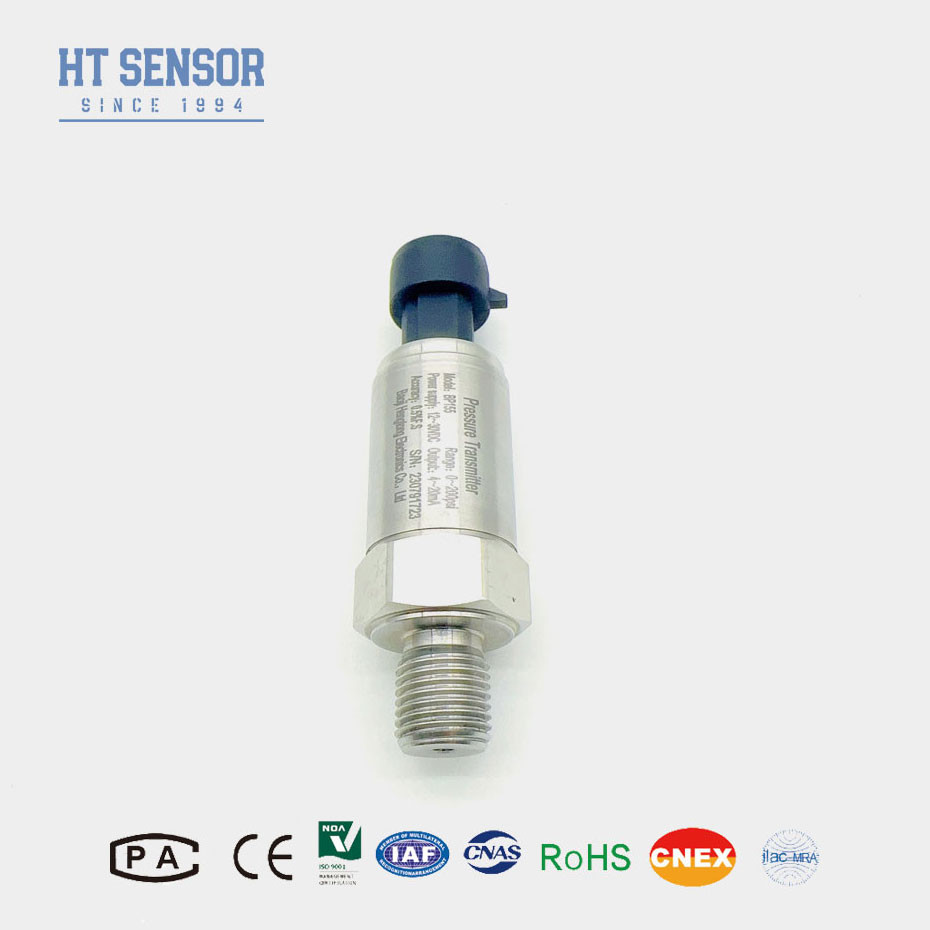

BP155 Transmissor de pressão de silício difundido piezorresistivo
Introdução:
BP155 PiTransmissor de pressão de silício difuso ezoresistivoEstes sensores são amplamente utilizados pela sua alta precisão, fiabilidade e capacidade de medir uma ampla gama de pressões.
Utiliza o núcleo cheio de óleo da membrana de isolamento resistente à pressão de silício como elemento de medição do sinal.O circuito de processamento de sinal está localizado dentro de uma caixa de aço inoxidável,Conversão do sinal do sensor num sinal de saída padrão. O produto tem
Foram submetidos a testes rigorosos e a rastreio do envelhecimento dos componentes, produtos semiacabados e produtos acabados, a fim de assegurar um desempenho estável e fiável.
Para manter a precisão, a compensação de temperatura é realizada usando circuitos adicionais ou algoritmos de compensação digital.
Os sensores de pressão de silício difuso aproveitam o efeito piezorresistivo no silício para fornecer medições de pressão precisas, confiáveis e versáteis.combinado com um design robusto e compacto, torna-os ideais para uma ampla gama de aplicações industriais e comerciais.
Características do produto:
Design compacto e robusto
Interferências anti-electromagnéticas.
Soldado totalmente selado
Proteção IP65
Sinais de saída múltiplos
Construção robusta
Facilidade de integração
Aplicações:
Compatível com aço inoxidável 316L, gases e líquidos não corrosivos
Petroquímica e outros sectores industriais
Compressor de ar, equipamento de vácuo
Sistemas de controlo hidráulico e pneumático
Parâmetros de desempenho:
| Faixa de medição |
- 100KPa~0kPa~10kPa... 10MPa |
| Tipo de pressão |
Pressão de medição, pressão absoluta, pressão selada |
| Pressão de sobrecarga |
≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25°C |
±0,25% (tipo), ±0,5% (máximo) |
| Repetitividade e histerese |
0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo |
± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Erro de temperatura -Zero |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Erro de temperatura -Duração |
± 0,02% F.S/°C ((≤ 100KPa) ± 0,01% F.S/°C ((> 100KPa) |
| Temperatura de compensação |
0-50°C ((<35KPa), 0-70°C ((padrão)) -20~80 ((personalizável) |
| Temperatura de funcionamento |
-20°C a 80°C |
| Temperatura de armazenamento |
-40°C a 120°C |
| Material de habitação |
304 SS |
| Material do diafragma |
316L SS |
| Resistência ao isolamento |
100MΩ 100VDC |
| Classificação à prova de explosão |
Ex db IIC T6 Gb |
| Classificação de protecção |
IP65 |
| Material de vedação |
De borracha fluorada ou vedação de soldadura completa |
| Pesar |
~ 0,20 kg |
| Sinais de saída |
Tensão de alimentação |
Tipo de saída |
| 4 ′ 20 mA |
12 ̊30VDC |
2/3/4 de fio |
| 010/20mA |
3 fios
|
| 0/1 ¢ 5V |
| 0/1 ¢ 10V |
| 0.5·4.5V |
5VDC |
Dicas de encomenda
1Determine Pressure Range: Identifique a gama completa de pressões que o transmissor precisará medir.Certifique-se de que o transmissor que você selecionar pode medir com precisão dentro deste intervalo para evitar erros e danos potenciais.
2. Níveis de precisão: Entenda os requisitos de precisão para sua aplicação. Diferentes transmissores oferecem níveis variados de precisão, então escolha um que atenda às suas necessidades específicas de dados precisos.
3. Opções de montagem: Identifique como o transmissor será montado em sua aplicação, se requer montagem direta, montagem em suporte ou integração em um painel.
4Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem.
5. Opções de montagem: Identifique como o transmissor será montado em sua aplicação, se requer montagem direta, montagem em suporte ou integração em um painel.
Perguntas frequentes:
P. O que é um transmissor de pressão de silício difuso?
Um transmissor de pressão de silício difuso é um dispositivo que mede a pressão usando um diafragma de silício com elementos piezorresistivos.causando uma alteração na resistência elétrica que é convertida numa leitura de pressão correspondente.
Q. Quais são as vantagens da utilização de um transmissor de pressão de silício difuso?
A. As vantagens incluem alta precisão, excelente estabilidade a longo prazo, amplas capacidades de pressão, construção robusta e capacidade de operar em ambientes adversos.São também conhecidos pelos seus tempos de resposta rápidos e baixo consumo de energia.
P: É fabricante?
A: Sim, somos um fabricante profissional de sensores há mais de 29 anos!
P: Pode aceitar o serviço OEM?
R: Sim, aceitamos OEM e ODM.
P: Qual é o prazo de entrega dos seus transmissores de pressão?
Os prazos variam consoante o modelo do produto e a quantidade encomendada.Nós nos esforçamos para cumprir ordens prontamente e forneceremos estimativas de tempo de entrega específicas com base em suas necessidades no momento da colocação da ordem.
