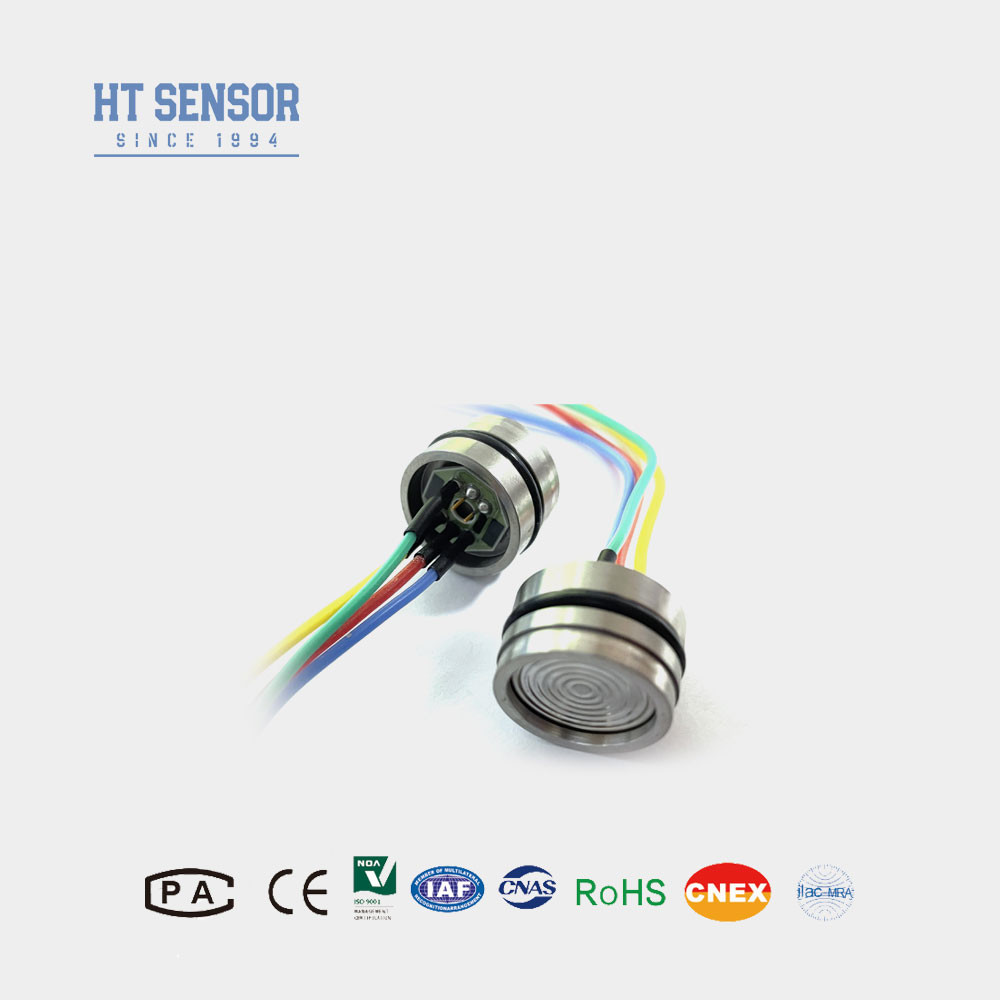

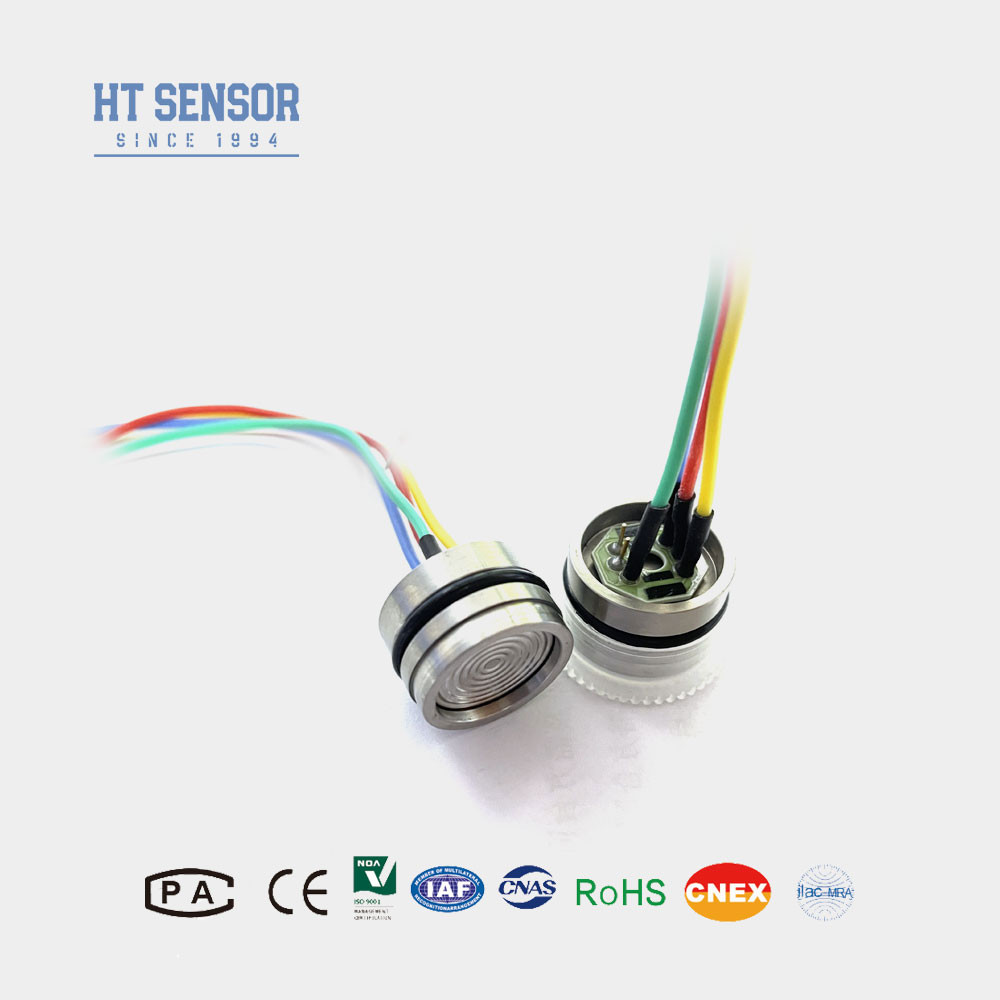

HT19 Célula de sensor de pressão de silício piezoresistivo para medição de pressão de sensor de alta precisão

HT19 Pressão de silícioSensor

Introdução de um sensor de pressão de silício cheio de óleo:

Projeto avançado e otimizado para o estresse

• O sensor utiliza um design de tensão otimizado na base sinterizada, proporcionando maior estabilidade e precisão.
• Os processos de solda por fio de ouro e diafragma são empregados para garantir um desempenho confiável.
• O revestimento de alto vácuo, a eliminação do estresse do ciclo de pressão e os tratamentos de envelhecimento a alta temperatura melhoram ainda mais a estabilidade e a repetibilidade do sensor.

Dados elétricos do sensor de pressão de silício

• Fornecimento:1.5mADC
• Impedância de entrada:3KΩ~6KΩ
• Impedância de saída:2.5KΩ~6KΩ
• Resistência de isolamento:≥100MΩ/50VDC
• Voltagem de isolamento: 500VAC entre a caixa e a ligação elétrica não causará danos
• Compatibilidade média: líquido, gás compatível com aço inoxidável 316L

Desempenho Especificação do sensor de pressão de silício cheio de óleo

Dimensão

Nota:

1Durante a montagem, prestar atenção à coordenação do tamanho do núcleo e da caixa do transmissor para alcançar a estanquidade de ar necessária.

2. Durante o processo de montagem da caixa, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danificar a placa de compensação.

3Se o suporte em estudo for incompatível com o diafragma central e o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.

4Evite pressionar o diafragma do sensor com as mãos ou com objetos afiados para evitar a deformação ou perfuração do diafragma e danos ao núcleo.

5Manter a porta de pressão do núcleo do medidor aberta à atmosfera para evitar a entrada de água, vapor de água ou materiais corrosivos na câmara de pressão negativa do núcleo do medidor.

6Se houver qualquer alteração no pin, consulte o rótulo do produto.

Perguntas frequentes:

1Q: Quais são as características dos seus transmissores de sensores de pressão?

R: Alta precisão, durabilidade e excelente desempenho.

2P: Posso personalizar especificações especiais?

R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.

3Q: Qual é a sua capacidade de produção?

R: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos totalmente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.

4Q: Qual é o período de entrega típico?

R: 5 a 8 dias úteis para modelos padrão.

5Q: Qual é o preço dos produtos?

R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.

6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?

R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
