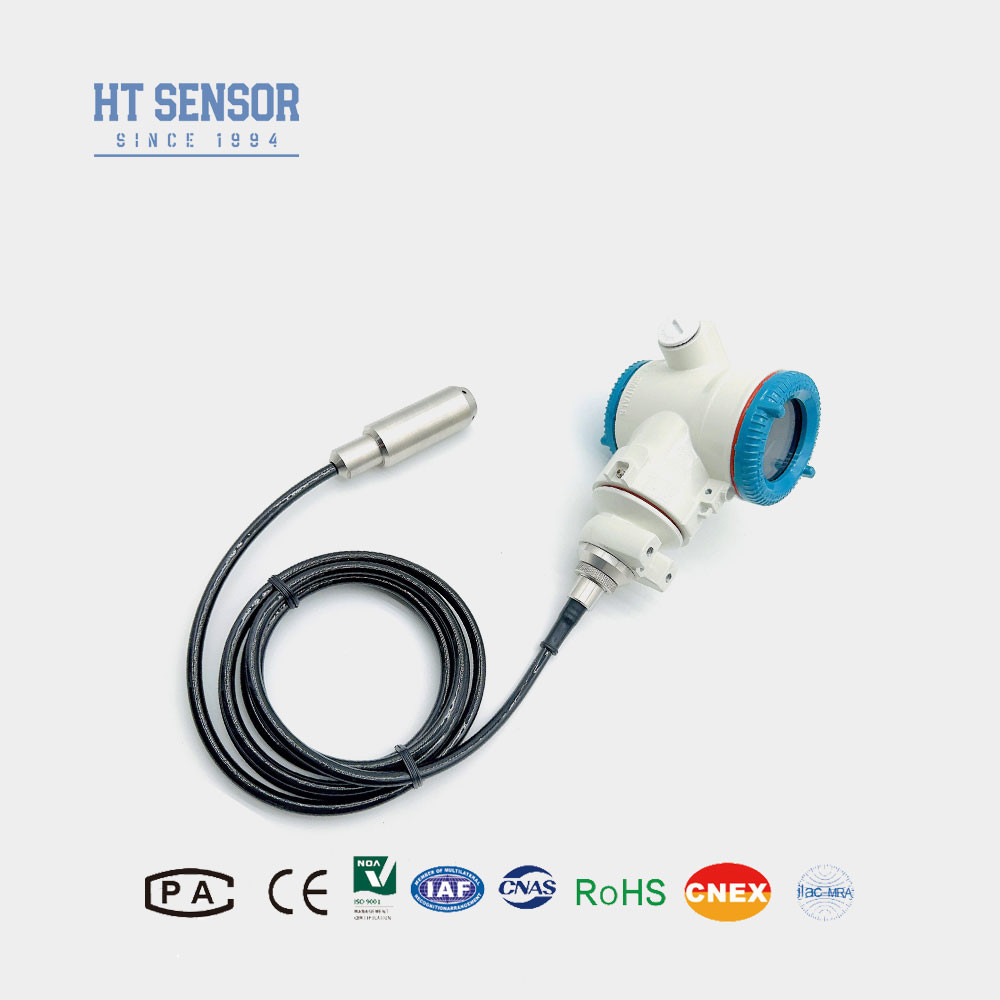

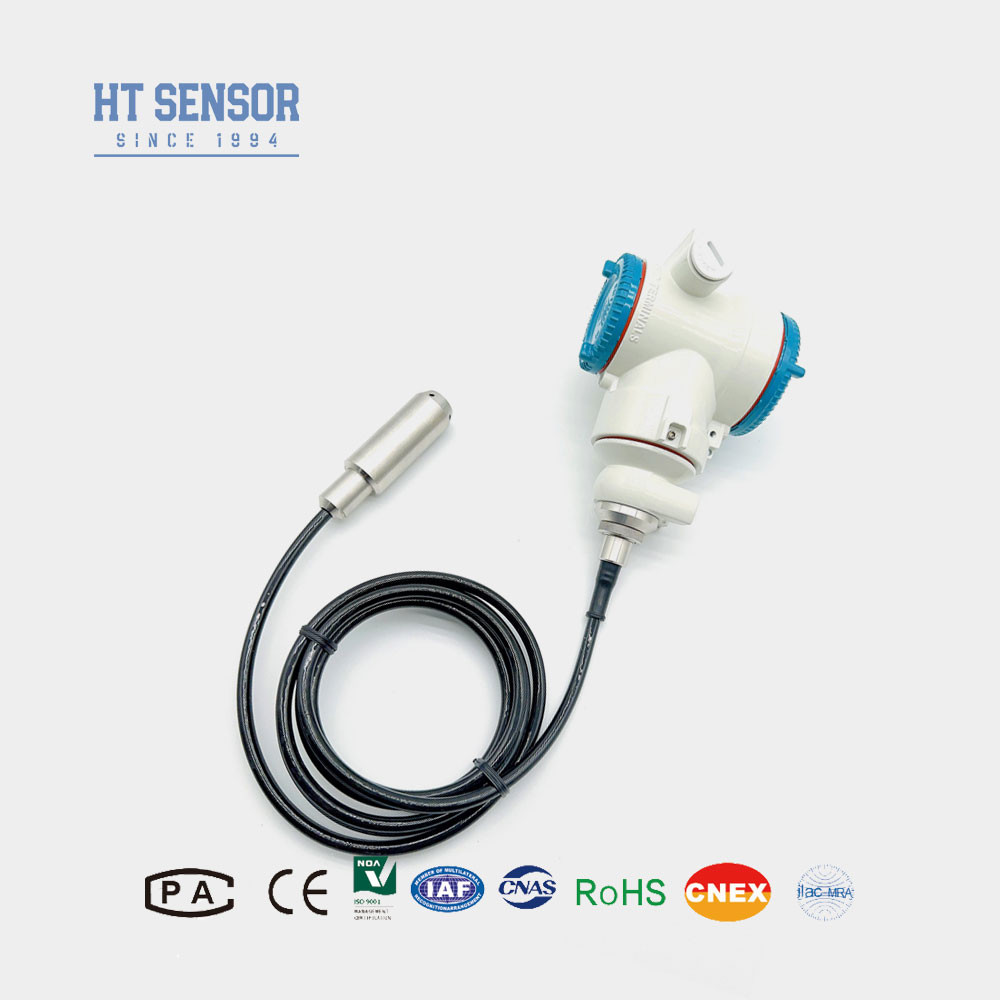

BH93420IB Transmissor de nível de líquido submersível
Introdução do sensor de transmissão do nível do líquido:
O BH93420-I é um transmissor de nível de água robusto e confiável que emprega um sensor de pressão da série HT e um sensor cheio de óleo como componente de medição do sinal.que está imerso no líquidoO equipamento é totalmente revestido em aço inoxidável, proporcionando um desempenho impermeável IP68 excepcional.Este transmissor é fácil de usar e fácil de instalar no campo, tornando-o adequado para uma ampla gama de aplicações de medição do nível do líquido em várias indústrias, tais como petroquímica, metalurgia, energia, farmacêutica, abastecimento de água e drenagem,e protecção do ambiente.
Características do produtode sensores de nível de líquido:
- Casamento completo de aço inoxidável para adaptação a diversos ambientes de ensaio.
- Medição de sonda de imersão para facilitar a instalação.
- Diversas opções de sinal de saída para satisfazer os requisitos da aplicação.
- Marcação à prova de explosão: ExiaIICT6, garantindo uma operação segura em zonas perigosas.
- Alta classificação de proteção: IP68, proporcionando um desempenho robusto à prova de água.
- Opções de cabo PE ou PU, PTFE para maior durabilidade e resistência química.
Aplicaçõesde sensores de nível de líquido- Não.
1Compatível com 316LSS, líquidos não corrosivos.
2Monitoramento dos níveis de água em várias aplicações, tais como esgotos, água industrial e municipal, tanques de água, poços, rios, água do mar, lagos, etc.
3- Medição dos níveis de combustível nos tanques de diesel e combustível.
| Parâmetros de desempenhode sensores de nível de líquido |
| Faixa de medição |
0~10m... 400m |
| Tipo de pressão |
Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga |
≤ 2X faixa nominal |
| Precisão @ 25oC |
± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade |
±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese |
±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo |
± 0,2% F.S/ano (máximo) |
| Drift de temperatura zero |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Desvio de temperatura do comprimento |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura de compensação |
0-50oC (0-1m. 0-2m) ); 0-70oC |
| Temperatura de funcionamento |
-20°C a 80°C |
| Temperatura de armazenamento |
-30°C a 100°C |
| Vibração |
10 g,55 Hz ~ 2 kHz |
| Material de habitação |
1Cr18Ni9Ti |
| Material do diafragma |
316L aço inoxidável |
| Resistência ao isolamento |
>= 100MΩ@100VDC |
| Classificação à prova de explosão |
ExiaIICT6 |
| Classificação de protecção |
IP67, IP68 |
| Selo O-Ring |
Fibras de polietileno |
| Peso |
~ 0,3 kg (sem cabo) |
| Material do cabo |
Polietileno, poliuretano |

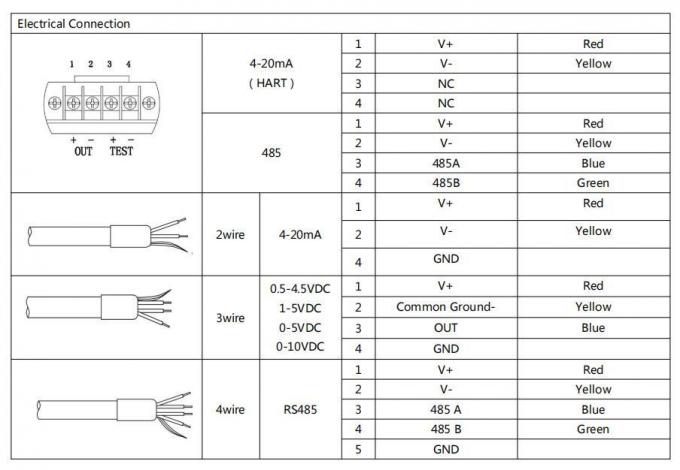

| Sinais de saída |
Tensão de alimentação |
Tipo de saída |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 de fio |
| 0~10/20mA |
3 Fios |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5~4.5V |
5VDC |
| Protocolo de comunicação RS485 |
- Para assegurar uma operação fiável, recomenda-se que os utilizadores instalem no local dispositivos de protecção contra raios.
- A fixação adequada ao solo do produto e da fonte de alimentação é essencial para um desempenho fiável.
- Para aplicações com fortes interferências eletromagnéticas ou de radiofrequência, fornecer detalhes à empresa e indicá-los na ordem.

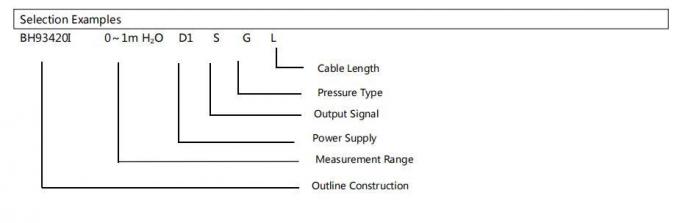

| Ordem Guia |
| BH93420 |
Código |
Esboço Construção |
| |
Eu... |
Transmissor de pressão |
| |
Faixa de medição |
0~10m... 400m |
| |
Código |
Fornecimento de energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Outros |
| |
Código |
Sinais de saída |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
S8 |
RS485 |
| |
Código |
Tipo de pressão |
| G |
Pressão de medição |
| A |
Pressão absoluta |
| S |
Pressão de referência selada |
| |
Código |
Materiais |
| 01 |
304 aço inoxidável |
| 02 |
316L aço inoxidável |
| |
Código |
Material do cabo |
| C1 |
PE |
| C2 |
PU |
