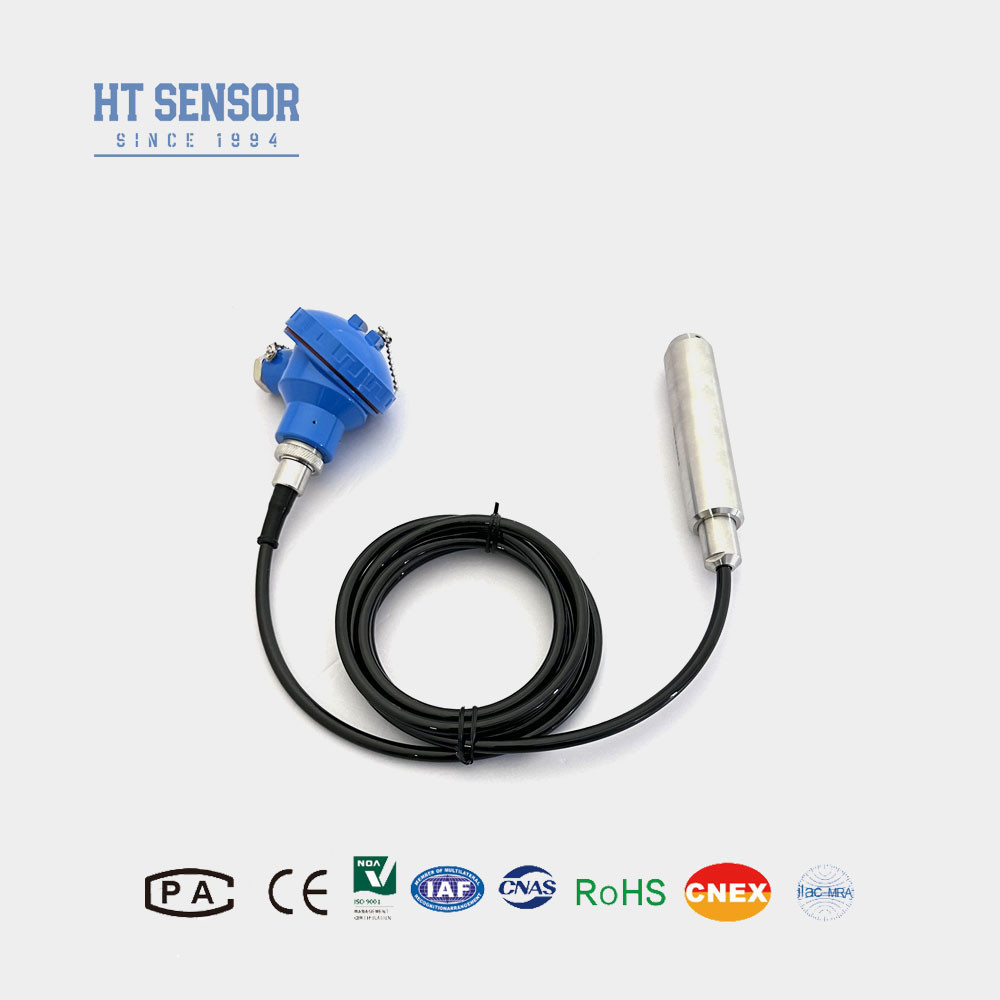

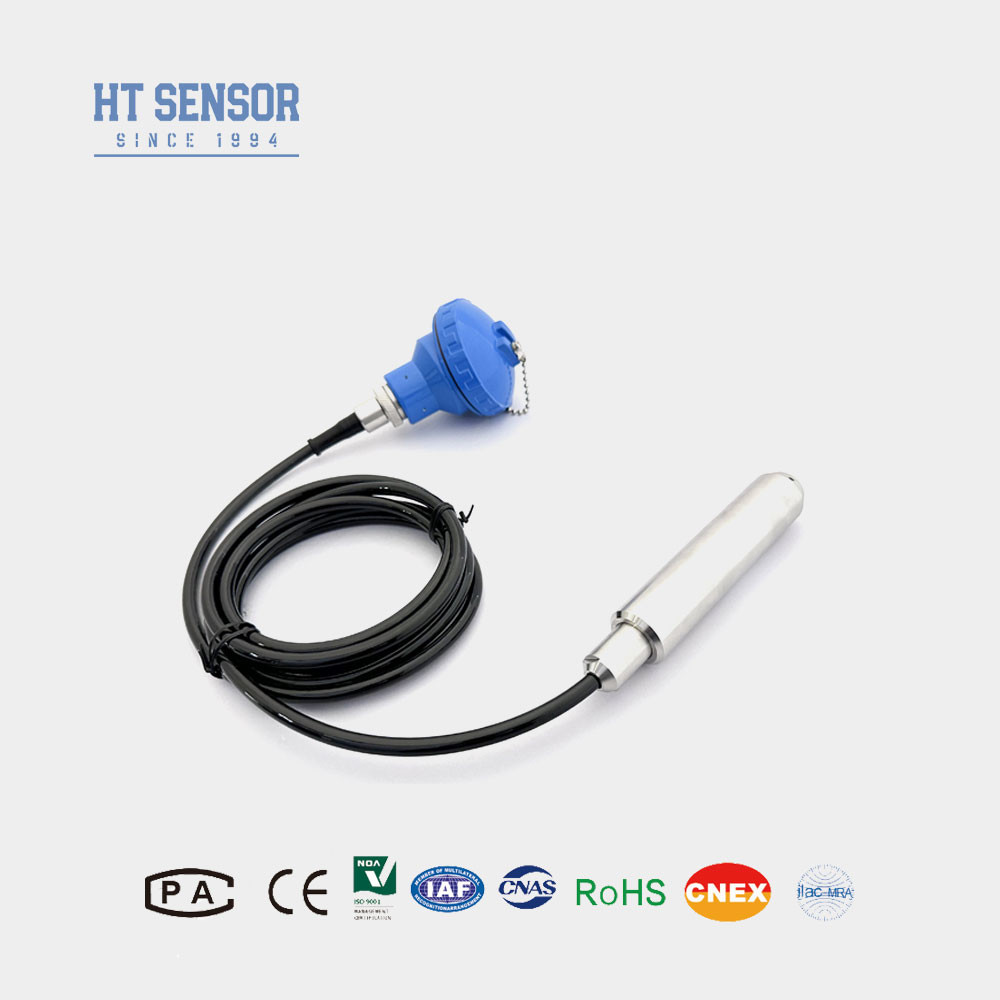

BH93420IB Transmissor de nível de líquido submersível
Introdução do sensor de transmissão do nível do líquido:
O BH93420-I é um transmissor de nível de água robusto e confiável com um sensor de pressão da série HT e um sensor cheio de óleo como elemento de medição do sinal.A parte de detecção do sensor que está submersa em água está inteiramente envolta em aço inoxidávelCom uma caixa de ligação conveniente como saída de proteção, este transmissor é fácil de instalar e seguro no campo para uma ampla gama de aplicações.
Características do produtode sensores de nível de líquido:
- Casas completas de aço inoxidável para adaptação a diversos ambientes de ensaio
- Medição da sonda de imersão para facilitar a instalação
- Variedade de opções de sinal de saída para satisfazer os requisitos da aplicação
Aplicaçõesde sensores de nível de líquido- Não.
1Compatível com 316LSS, líquidos não corrosivos.
2• Monitoramento dos níveis de água em várias aplicações, tais como esgotos, água industrial e municipal, tanques de água, poços, rios, água do mar, lagos, etc.
3- Medição dos níveis de combustível nos tanques de diesel e combustível.
| Parâmetros de desempenhode sensores de nível de líquido |
| Faixa de medição |
0~10m... 400m |
| Tipo de pressão |
Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga |
≤ 2X faixa nominal |
| Precisão @ 25oC |
± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade |
±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese |
±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo |
± 0,2% F.S/ano (máximo) |
| Drift de temperatura zero |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Desvio de temperatura do comprimento |
± 0,01% FS/oC ((> 100KPa), ± 0,02% FS/oC (≤ 100Kpa) |
| Temperatura de compensação |
0-50oC (0-1m. 0-2m) ); 0-70oC |
| Temperatura de funcionamento |
-20°C a 80°C |
| Temperatura de armazenamento |
-30°C a 100°C |
| Vibração |
10 g,55 Hz ~ 2 kHz |
| Material de habitação |
1Cr18Ni9Ti |
| Material do diafragma |
316L aço inoxidável |
| Resistência ao isolamento |
>= 100MΩ@100VDC |
| Classificação à prova de explosão |
ExiaIICT6 |
| Classificação de protecção |
IP67, IP68 |
| Selo O-Ring |
Fibras de polietileno |
| Peso |
~ 0,3 kg (sem cabo) |
| Material do cabo |
Polietileno, poliuretano |
| Sinais de saída |
Tensão de alimentação |
Tipo de saída |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 de fio |
| 0~10/20mA |
3 Fios |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5~4.5V |
5VDC |
| Protocolo de comunicação RS485 |
- Assegurar que o meio medido é compatível com os componentes do produto em contacto com ele.
- Especificar a densidade do meio medido.
- Para interferências eletromagnéticas ou de radiofrequência fortes, fornecer detalhes à empresa e indicá-los na ordem.
| Ordem Guia |
| BH93420 |
Código |

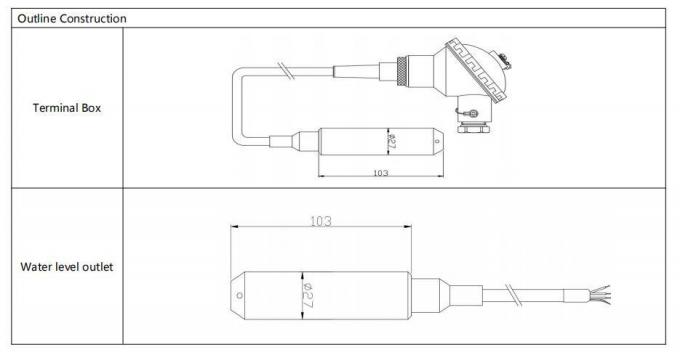

Esboço Construção |
| |
Eu... |
Transmissor de pressão |
| |
Faixa de medição |
0~10m... 400m |
| |
Código |
Fornecimento de energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Outros |
| |
Código |
Sinais de saída |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
S8 |
RS485 |
| |
Código |
Tipo de pressão |
| G |
Pressão de medição |
| A |
Pressão absoluta |
| S |
Pressão de referência selada |
| |
Código |
Materiais |
| 01 |
304 aço inoxidável |
| 02 |
316L aço inoxidável |
| |
Código |
Material do cabo |
| C1 |
PE |
| C2 |
PU |
