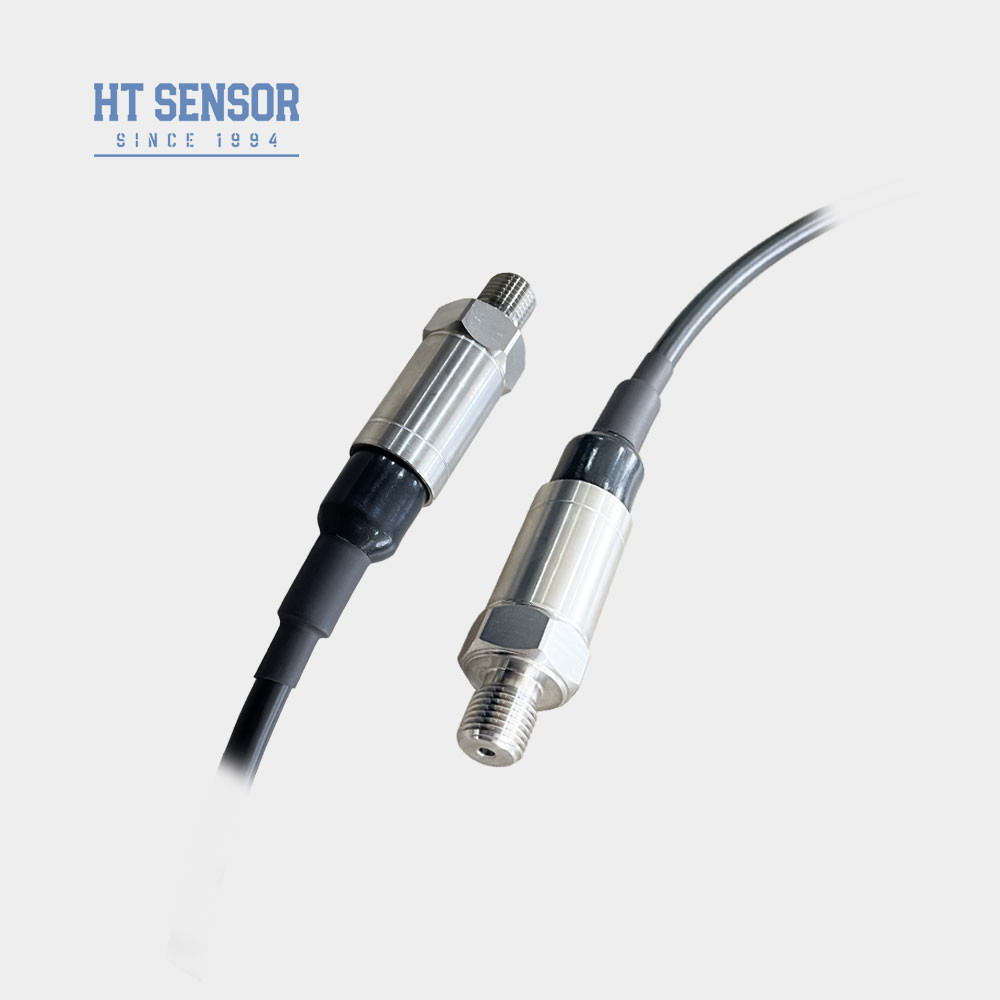

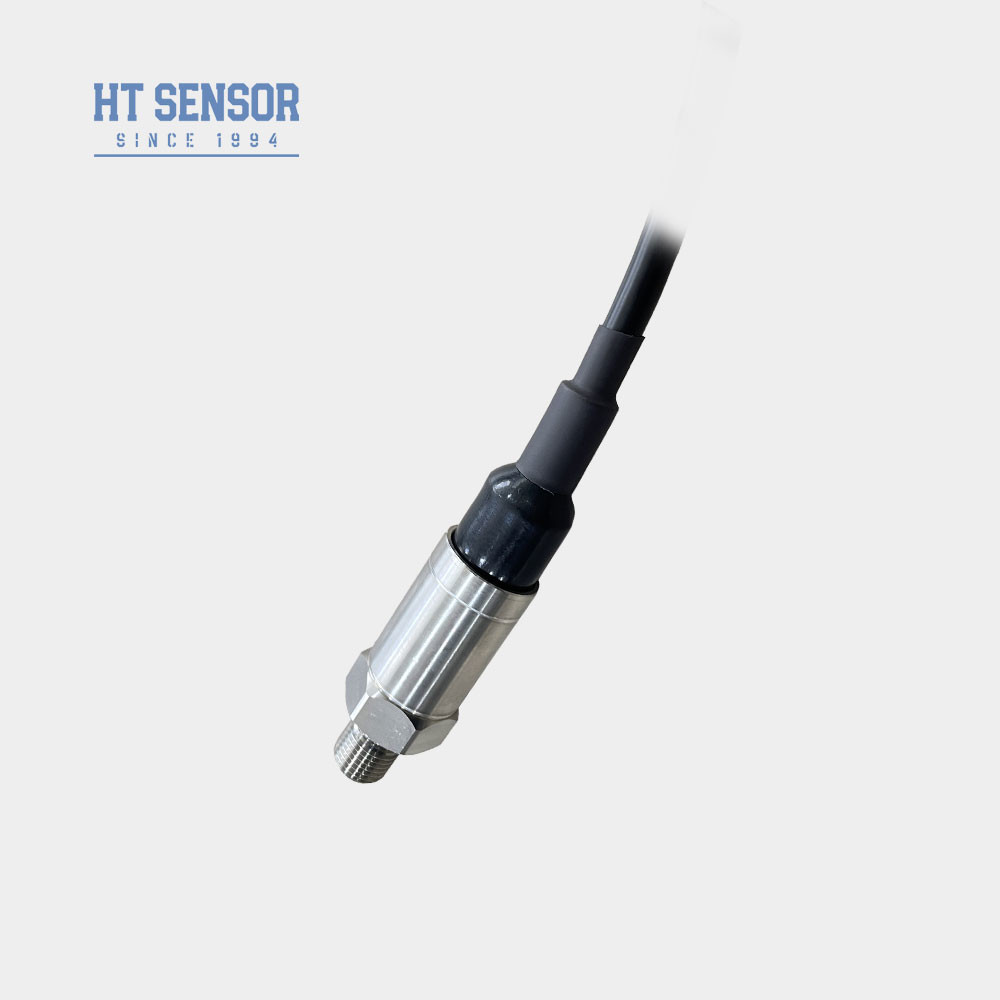

O Compact BP156 Industrial Pressure Transmitter. Dispõe de um sensor de pressão piezoresistivo de silício de alta fiabilidade.e produção industrial padrão. Projetado com um gabinete à prova d'água IP68. Sofre testes e validação rigorosos para estabilidade e confiabilidade a longo prazo.
Características do produtode mini sensor de pressão industrialTransmissor:
1Ampla gama de medição, estrutura de aço inoxidável.
2Design compacto e leve.
3.Alta precisão, toda estrutura de aço inoxidável.
Aplicaçõesde mini sensor de pressão industrialTransmissor:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L.
2Aplicadas nas indústrias marítima e aeronáutica.
3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia.
4Utilizado em sistemas de controlo hidráulico e pneumático.
| Parâmetros de desempenho de mini sensor de pressão industrialTransmissor: |
| Faixa de medição |
0kPa ~ 10kPa...20MPa |
| Tipo de pressão |
Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga |
≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese |
0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo |
± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência |
2.4Khz |
| Temperatura de compensação |
0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento |
-20oC a 80oC |
| Temperatura de armazenamento |
-40oC a 120oC |
| Vibração |
10 g,55 Hz ~ 2 kHz |
| Material de habitação |
304, 316L |
| Material do diafragma |
316L |
| Resistência ao isolamento |
100MΩ 100VDC |
| Classificação à prova de explosão |
Ex ia IIC T6 Ga |
| Classificação de protecção |
IP65 |
| Sinais de saída |
Tensão de alimentação |
Tipo de saída |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 de fio |
| 0~10/20mA |
3 fios |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5~4.5V |
5VDC |
| Exemplos de seleçãode sensores de pressão mini DIN |
- Selecção do produto e lembretes de utilização:
- Assegurar a compatibilidade entre o meio em estudo e as partes molhadas do produto.
- Os modelos à prova de explosão não incluem ecrãs digitais.
- Os transmissores com ecrãs LCD/LED exigem uma fonte de alimentação mínima de 20 VDC.
- Instalar proteção contra raios e aterragem fiável para garantir uma operação fiável.
- Para temperaturas inferiores a -20°C, utilizar anéis O de EPDM em vez de borracha com flúor.
- Cable não incluído por defeito; escolha entre PE, PVC ou PTFE, se necessário.
- Informe-nos de requisitos especiais como vibração, impacto ou EMI para soluções personalizadas.
| Guia de encomendas |
| BP15X |
Transmissor de pressão analógico |
| |
Código |
Esboço Construção |
| 5 |
Fecho de Packard |
6 |
Cabo de saída direta selado 1,5 metros |
| 7 |
Conector Mini Hirschmann |
8 |
Grande conector Hirschmann |
| |
Faixa de medição |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
ou MPa |
X: Indica o intervalo de medição real |
| |
Código |
Fornecimento de energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Outros |
| |
Código |
Sinais de saída |
|
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Código |
Conexão de pressão |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Outros (Flancas) |
| |
Código |
Conexão elétrica |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Cabo fechado saída 1,5 metros |
| B4 |
Outros |
| |
Código |
Tipo de pressão |
| G |
Pressão de medição |
| A |
Pressão absoluta |
| S |
Pressão de referência selada |
Perguntas frequentes:
Q1: São É uma empresa de fabricação?
A1:Somos fabricantes com mais de 29 anos de experiência.
Q2:Produto personalizado
A2: Fornecemos serviços de OEM e Custom-Design.
Q3:Garantia de qualidade
A3: Os nossos produtos têm uma garantia limitada de 12 a 18 meses a partir da data de envio ao comprador original. A Hengtong substituirá ou reparará os produtos defeituosos gratuitamente.Esta garantia não se aplica a quaisquer unidades foram modificadas- Abusado, negligenciado.
Q4:Envio e embalagem
A4:Os produtos são geralmente enviados por expressos internacionais, incluindo UPS,FedEx,DHL e INT para frete pré-pago,também pode usar a sua conta de envio para recolher,embalagem de exportação padrão,Incluindo a certificação de inspecção.
Q5:Contacte-nos
A5:Temos uma equipe de vendas ativa e experiente para atendê-lo em questões técnicas e de negócios. Apenas deixe-nos uma mensagem ou clique no Serviço Online.
