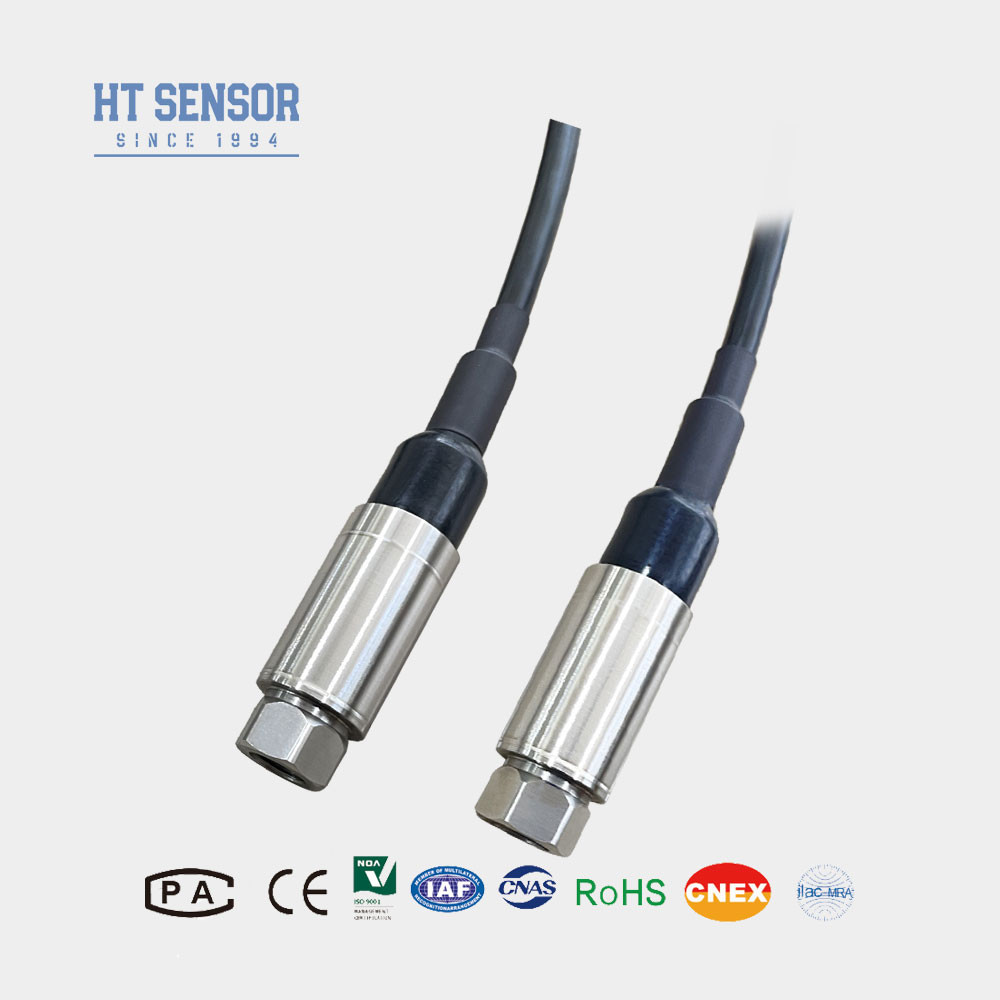

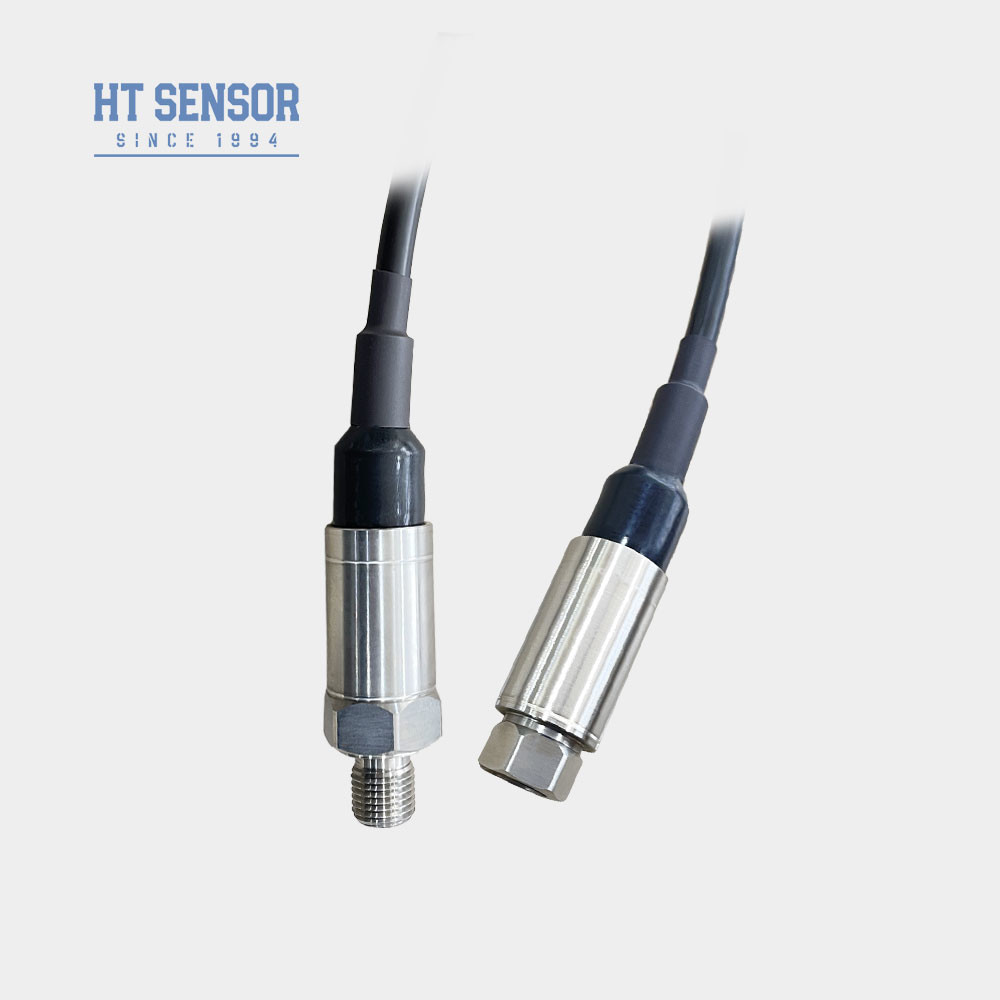

O pequeno transmissor de sensor de pressão industrial BP156 é um transmissor de pressão compacto em forma de vara.Utiliza um sensor de pressão piezoresistivo de silício de alta confiabilidade como seu núcleo sensível e sofre compensação de temperaturaO equipamento apresenta uma estrutura à prova d'água IP68, que permite a correcção de circuitos digitais e condicionamento de sinal para aplicações industriais e sinais de rede padrão de saída.Cada componente do produto é meticulosamente concebido, selecionados, validados através de processos, curados, submetidos a redução de tensão por carga cíclica, testes de envelhecimento e testes de simulação ambiental para garantir a estabilidade e a fiabilidade.
Características do produtode mini sensor de pressão industrialTransmissor:
1Ampla gama de medição, estrutura de aço inoxidável.
2Design compacto e leve.
3.Alta precisão, toda estrutura de aço inoxidável.
Aplicaçõesde mini sensor de pressão industrialTransmissor:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L.
2Aplicadas nas indústrias marítima e aeronáutica.
3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia.
4Utilizado em sistemas de controlo hidráulico e pneumático.
| Parâmetros de desempenho de mini sensor de pressão industrialTransmissor: |
| Faixa de medição |
0kPa ~ 10kPa...20MPa |
| Tipo de pressão |
Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga |
≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese |
0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo |
± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência |
2.4Khz |
| Temperatura de compensação |
0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento |
-20oC a 80oC |
| Temperatura de armazenamento |
-40oC a 120oC |
| Vibração |
10 g,55 Hz ~ 2 kHz |
| Material de habitação |
304, 316L |
| Material do diafragma |
316L |
| Resistência ao isolamento |
100MΩ 100VDC |
| Classificação à prova de explosão |
Ex ia IIC T6 Ga |
| Classificação de protecção |
IP65 |
| Sinais de saída |
Tensão de alimentação |
Tipo de saída |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 de fio |
| 0~10/20mA |
3 fios |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5~4.5V |
5VDC |
| Exemplos de seleçãode sensores de pressão mini DIN |
- Selecção do produto e lembretes de utilização:
- Assegurar a compatibilidade entre o meio de processo e as partes molhadas.
- Os modelos à prova de explosão não incluem ecrãs digitais.
- Instalar proteção contra raios e aterramento confiável para operação estável.
- Usar anéis O de EPDM para temperaturas de funcionamento abaixo de zero (-20°C).
- Cable não incluído por defeito; especificar PE, PVC ou PTFE, se necessário.
- Informe-nos de requisitos especiais como vibração, impacto ou EMI.
| Guia de encomendas |
| BP15X |
Transmissor de pressão analógico |
| |
Código |
Esboço Construção |
| 5 |
Fecho de Packard |
6 |
Cabo de saída direta selado 1,5 metros |
| 7 |
Conector Mini Hirschmann |
8 |
Grande conector Hirschmann |
| |
Faixa de medição |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
ou MPa |
X: Indica o intervalo de medição real |
| |
Código |
Fornecimento de energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Outros |
| |
Código |
Sinais de saída |
|
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Código |
Conexão de pressão |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Outros (Flancas) |
| |
Código |
Conexão elétrica |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Cabo fechado saída 1,5 metros |
| B4 |
Outros |
| |
Código |
Tipo de pressão |
| G |
Pressão de medição |
| A |
Pressão absoluta |
| S |
Pressão de referência selada |
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos totalmente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
