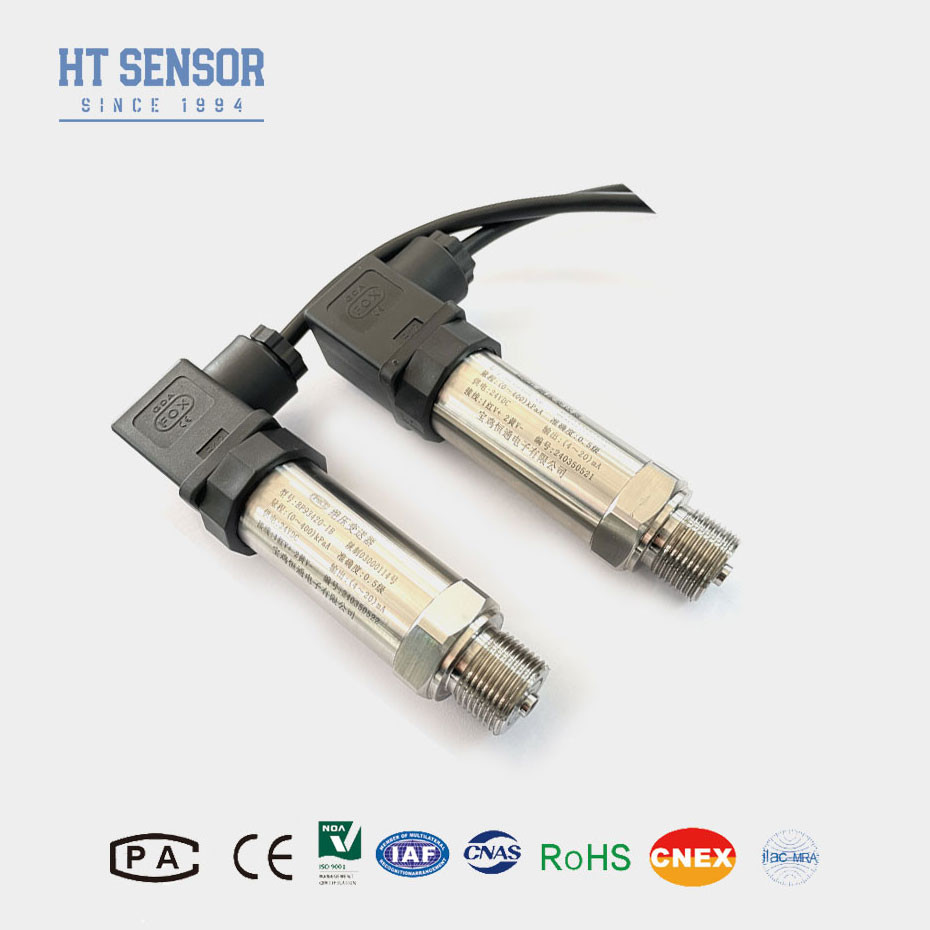

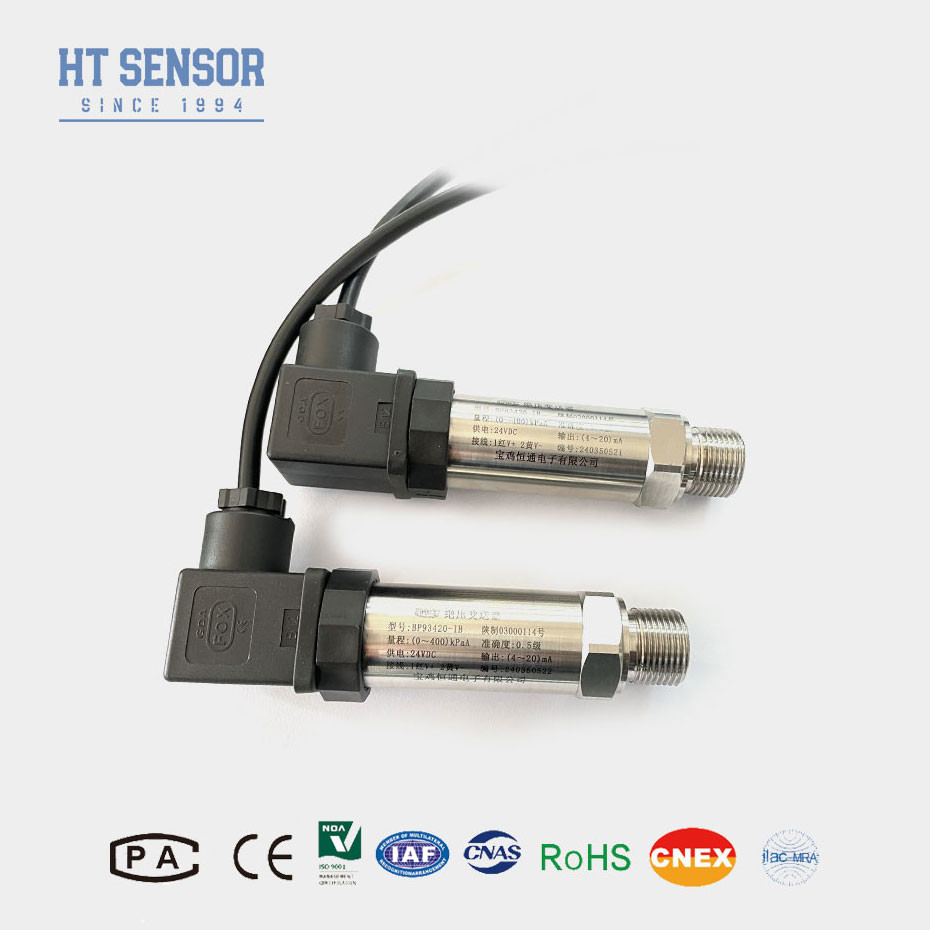

BP93420-IB Sensor de pressão de silício difuso Transmissor de pressão de alta precisão
Product Details
| Model NO.: | BP93420-IB | Power: | 5VDC /12-36VDC |
|---|---|---|---|
| Thread: | G1/2, M20*1.5, 1/2NPT | Long-Term Stability: | +-0.2%F.S/Year(Typ.) |
| Housing Material: | 316L or 304SS | Pressure Type: | Gauge Pressure, Absolute Pressure, Sealed Pressure |
| Measuring Medium: | Liquid air. water oil | Accuracy Grade: | 0.5%. 0.25% |
| Pressure range: | 0kpa~5kpa...100MPa | Output Signal: | 4-20mA or RS485 Modobus |
| Electronic Connection: | DIN connector or cable | ||
| Destacar |
Sensor de pressão de silício difuso,Sensor de pressão de silício BP93420-IB,Sensor de pressão de silício de alta precisão |
||
Product Description
BP93420IBTransmissor de pressão de silício difuso de alta precisão
Introdução:
BP93420IB Os sensores de pressão de silício difuso são um tipo de dispositivo de detecção de pressão que utiliza a tecnologia de silício difuso para medir as alterações de pressão.Estes sensores consistem num diafragma de silício fino que se deforma sob pressãoEsta alteração da resistência é então convertida num sinal elétrico que pode ser processado e interpretado para determinar a pressão aplicada.A tecnologia de compensação digital é então utilizada para calibrar a temperatura, linearidade, histerese e repetibilidade do sensor em vários pontos.Uma das principais vantagens dos sensores de pressão de silício difuso é a sua elevada sensibilidade e precisão na medição da pressão.tornando-os adequados para uma ampla gama de aplicações em que é essencial um controlo preciso da pressão.
Características do produto
1. Alta precisão
2Ampla faixa de pressão
3Tempo de resposta rápido.
4. Tamanho compacto
5. Baixo consumo de energia
6Excelente linearidade.
Aplicaçõesde sensor de transmissor de pressão:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L
2.Os sensores de pressão de silício difuso oferecem uma solução fiável e econômica para medir a pressão em várias aplicações industriais, automotivas, aeroespaciais e médicas.fornecimento de dados de pressão precisos e em tempo real para efeitos de monitorização e controlo.
Parâmetros de desempenho do sensor do transmissor de pressão:
| Faixa de medição | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | 00,1% FS |
| Histerese | 00,1% FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex db IIC T6 Gb |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,15 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
| Tipos de encomenda do sensor do transmissor de pressão |
1Ao selecionar o produto, certifique-se de que o meio de ensaio é compatível com a parte de contacto do produto.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Quando se encomenda um transdutor com cabeça de display LCD ou LED, a potência do transmissor não deve ser inferior a 20 VDC.
4Para assegurar o funcionamento fiável do produto,Recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e garantam que o produto e a fonte de alimentação estejam ligados à terra de forma fiável..
5A gama de temperatura de funcionamento nominal do anel O de borracha de flúor é de -20°C a 250°C. Quando a temperatura de funcionamento do produto for inferior a -20°C, deve ser selecionado o anel de vedação do tipo EPDM O.
6O comprimento padrão do cabo é de 1,5 m e há três tipos de materiais para escolher.Se precisar de um material de cabo diferente, por favor, especifique no formulário de encomenda.
7Em caso de forte vibração, força de impacto instantâneo, forte interferência eletromagnética ou de radiofrequência e outros requisitos especiais, informe a nossa empresa e indique na ordem.
| Guia de encomenda do sensor do transmissor de pressão | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI1/QI2 | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | -Não.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
A:Fornecemos serviços OEM e ODM.
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 20.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 3 a 5 dias úteis para modelos padrão.
