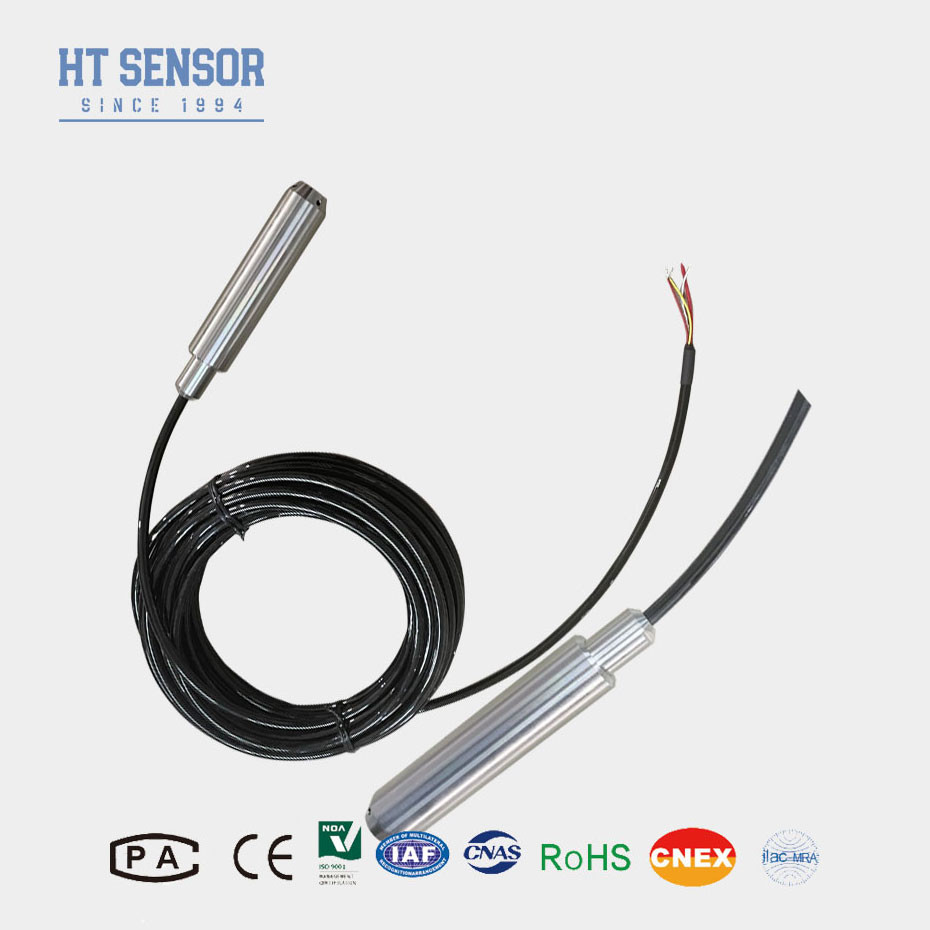

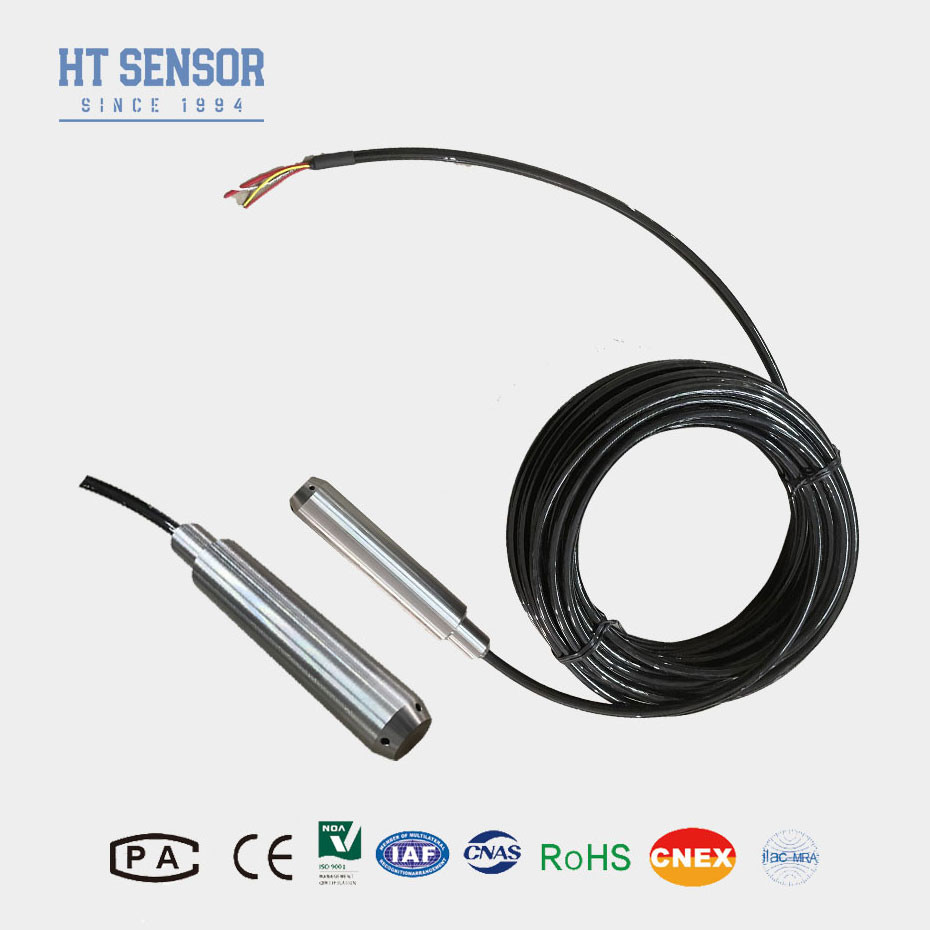

BH93420-I Transmissor de pressão submersível Sensor de compensação numérica 4-20mA
Product Details
| Model NO.: | BH93420-I | Output Form: | 4-20mA or RS485 |
|---|---|---|---|
| IP Rating: | IP68 | Precisão: | ≤ ± 0,5%F.S. |
| Diaphragm Material: | 316L Stainess Steel | Peso líquido: | 00,3 kg sem cabo |
| Transport Package: | Carton | Origem: | Shaan Xi |
| HS Code: | 90261000 | Habilidade da fonte: | 1000-3000 |
| Installation Type: | Submersible Type | Production Process: | Diffused Silicon Sensor |
| Probe Type: | Probe Type | ||
| Destacar |
Sensor de pressão do transmissor de compensação por dígitos,Sensor de transmissor de pressão submersível,Sensor de transmissor de pressão de 4-20 ma |
||
Product Description
BH93420-I 4-20MA SIGNAL OUT DIFFUSO SILICON SUBMERSIBLE TRANSMITOR DE PRESSÃO
Introdução:
BH93420-Eu...Transmissor de pressão submersível tO chapéu utiliza silício difuso da série HTO sistema é concebido com um núcleo de isolamento cheio de óleo como elemento de medição do sinal.A parte de detecção do sensor é constituída por uma caixa de aço inoxidável e uma estrutura compacta de uma peça.o transmissor que está imerso na água é completamente selado com inoxidávelO produto foi submetido a um processo de ensaio de alta resistência ao aquecimento, que permitiu a obtenção de um excelente desempenho impermeável.Os testes de envelhecimento e de compensação a altas e baixas temperaturas, que resultam emAlta fiabilidade e excelente estabilidade.
Características do produto
1.Compensação de temperatura por dígitos: medições precisas numa ampla gama de temperaturas.
2Correção de não-linearidade: Uma saída linear que representa com precisão a pressão medida.
3. Ajuste de compensação e de comprimento
4Marcação à prova de explosão: ExiaIICT6
5Alta taxa de protecção: IP68
6Cabos de PE ou PU
7Temperatura, linearidade, histerese e repetibilidade para calibração em vários pontos
Aplicaçõesde transmissor de nível de água:
1Compatível com 316LSS, líquidos não corrosivos
2Monitoramento dos níveis de água em várias aplicações, tais como esgotos, água industrial e municipal, tanques de água, poços, rios, água do mar, lagos, etc.
3. Medição dos níveis de combustível nos tanques de diesel e combustível
|
Parâmetros de desempenho:
|
|
| Faixa de medição | 0~10m...400mH2O |
| Sobrecarga | ≤ 2 X de faixa nominal |
| Precisão @ 25oC | ± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,2% F.S/ano (máximo) |
| Desvio da temperatura do ponto zero | ±1,5% F.S. (tipo) ±2% F.S. (máximo) |
| Desvio de temperatura em escala completa | ±1,5%F.Sr ((Typ.) ± 2% F.S. (máximo) |
| Temperatura de compensação | 0-50oC (0-1m. 0-2m) ); 0-70oC |
| Temperatura de funcionamento | -20°C a 80°C |
| Temperatura de armazenamento | -30°C a 100°C |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 1Cr18Ni9Ti |
| Material do diafragma | 316L aço inoxidável |
| Resistência ao isolamento | >= 100MΩ@100VDC |
| Classificação à prova de explosão | ExiaIICT6 |
| Classificação de protecção | IP67, IP68 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,3 kg (sem cabo) |
| Material do cabo | Polietileno, poliuretano |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 Fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 Fios |
Dicas de encomenda:
Ao considerar a compra de transmissores de pressão de silício difuso, é crucial avaliar vários fatores para garantir que o produto selecionado atenda às suas necessidades específicas de aplicação.Abaixo está um guia completo para ajudá-lo no processo de encomenda
1Certifique-se de que o meio de medição é compatível com os componentes do produto em contacto com ele durante a selecção.
2A densidade do meio de medição deve ser especificada.
3Para interferências eletromagnéticas ou de radiofrequência fortes, por favor forneça detalhes à nossa empresa e indique-os na ordem.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
5.
| Ordem Guia: | ||||||||
| BH93420 | Código | Esboço Construção | ||||||
| Eu... | Transmissor de pressão | |||||||
| Faixa de medição | 0~10m...400mH2O | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | S8 | RS485 | |||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
| Código | Materiais | |||||||
| 01 | 304 aço inoxidável | |||||||
| 02 | 316L aço inoxidável | |||||||
| Código | Material do cabo | |||||||
| C1 | PE | |||||||
| C2 | PU | |||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviço OEM e ODM
3Q: Qual é a sua capacidade de produção?
A: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos plenamente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
A: 5~7 dias úteis para modelos padrão.
5Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
