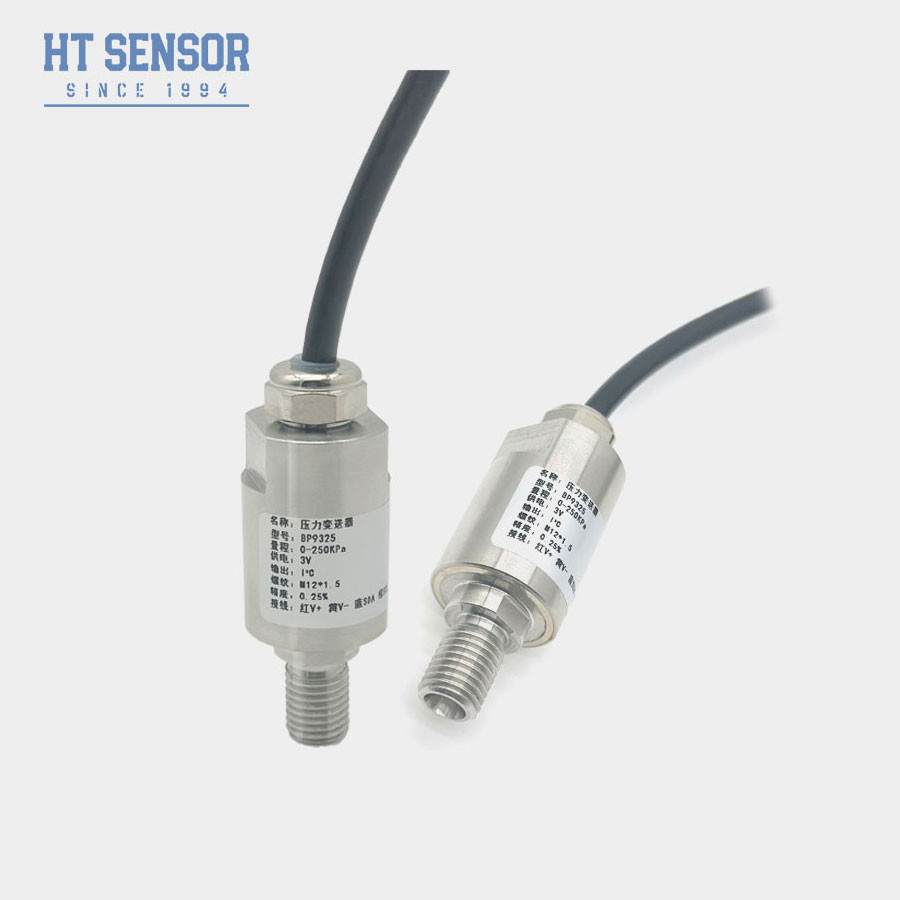

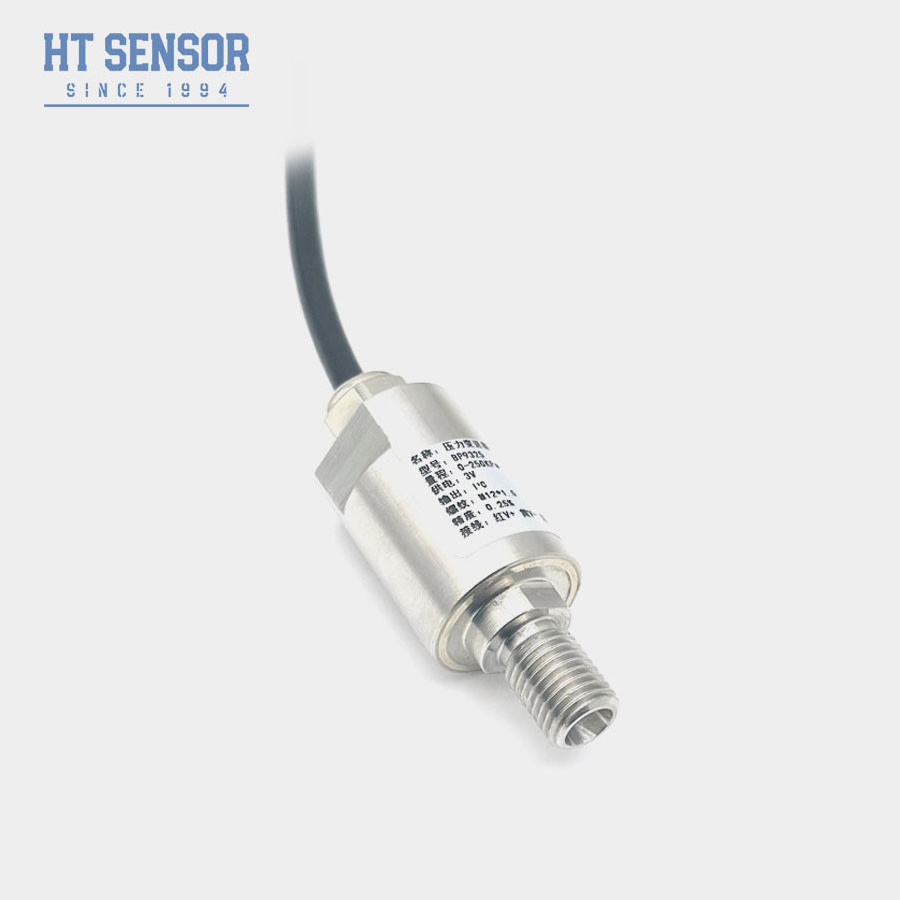

Sensor de transmissão de pressão industrial de silicone piezoresistivo com saída I2C
Product Details
| Modelo: | BP9325 | Tipo de núcleo: | Sensor de pressão de silício piezoresistivo |
|---|---|---|---|
| Compatibilidade dos meios: | Ar, óleo ou outro líquido compatível | Temporário de compensação: | 0~70°C |
| Marca comercial: | Sensor HT | Tipo de pressão: | Medido, Absoluto, Selado |
| Material de habitação: | 304 aço inoxidável ou 316L | Saída de sinal: | I2C 4-20mA |
| Classificação IP: | IP65 | Conectar: | G1/4 1/4NPT OU OEM |
| Destacar |
Sensor de transmissão de pressão piezoresistiva de silício,Sensor do transmissor de pressão I2C,Sensor de transmissor de pressão industrial |
||
Product Description
Sensor de transmissor de pressão industrial de silicone piezoresistivo com saída I2C
BP9325-I2C Sensor de pressão piezoresistivo de silício
Introdução do produto Sensor de pressão industrial Transmissor
O sensor de pressão BP9325-I2C utiliza nosso proprietário HT série de silicone piezoresistivo membrana de isolamento de óleo selado núcleo como o elemento de medição.O circuito de processamento de sinal do sensor está integrado dentro da caixa de aço inoxidável, convertendo o sinal do sensor numa saída I2C padrão. O produto foi submetido a testes minuciosos e à triagem do envelhecimento dos seus componentes, produtos semiacabados e produtos finais,assegurar um desempenho estável e fiável.
Características do produto do sensor de transmissor de pressão industrial
- Económico e compacto
- Dispositivos de transmissão de dados de 24 bits duplos para aquisição de pressão e temperatura
- Protocolo de comunicação I2C padrão
- Materiais de aço inoxidável 316L
Aplicações e indústria de sensores de transmissores de pressão industriais
- A medição de pressão é concebida para meios não corrosivos e utiliza uma construção de aço inoxidável de 316L.
- Isto torna o sensor adequado para aplicações de processos industriais, tais como as encontradas nas indústrias de petróleo, química e metalúrgica.O design robusto torna-o adequado para utilização nas indústrias naval e aeroespacialO sensor também se integra bem com aplicações da Internet das Coisas (IoT).
| Parâmetros de desempenho do sensor de transmissor de pressão industrial BP9325-I2C | |
| Distância | - 100 kPa... 0 35 kPa... 3,5 MPa... 100 MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta |
| Fornecimento de energia | 3.0V 3.6V DC |
| Sinais de saída | I2C digital (pressão, temperatura) |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25°C | ±0,25% (típico), ±0,5% (máximo) |
| Repetibilidade e Histerese | 00,02% F.S. (típico), 0,05% F.S. (máximo) |
| Estabilidade a longo prazo | ±0,1% F.S./ano (típico), ±0,2% F.S./ano (máximo) |
| Drift de temperatura zero | ±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa) |
| Desvio de temperatura em escala completa | ±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | -20-70°C ((≤10MPa, personalizável) |
| Temperatura de funcionamento | -30°C a 80°C |
| Temperatura de armazenamento | -40°C a 120°C |
| Corrente de funcionamento contínua | 3 mA DC |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 50MΩ @50V DC |
| Grau de protecção | IP65 |
| Anel O | Fibras de fibras sintéticas |
| Peso | ~ 0,4 kg |
Protocolo de comunicação
BP-I2C usa o protocolo de barramento I2C para comunicação com dispositivos externos.BP-IIC atua como um dispositivo escravo I2C, e o dispositivo mestre pode comunicar com ele usando os seguintes formatos de comando:
Quando o BP-I2C é definido para saída digital (usando o comando I2C 0xAC), B[23:0] será emitido em três bytes, respectivamente.
Quando se utiliza o comando 0xAC I2C para ler os dados calibrados de 5 bits, a informação de temperatura é fornecida pelos dois últimos bytes dos dados de 16 bits.Os utilizadores podem facilmente converter o valor T em temperatura real utilizando a seguinte fórmula::
Observação: a ponta padrão da ponte é de 10% ~ 90%, o ponto zero da ponte do sensor corresponde a 10%, o ponto completo corresponde a 90%.A saída de temperatura requer personalização.
| Lembrança de seleção |
1Assegurar que o tamanho do núcleo corresponde à caixa do transmissor durante a montagem para alcançar a hermeticidade necessária.
2. Montar verticalmente e pressionar uniformemente para evitar bloqueios ou danos na placa de compensação.
3.O meio de medição deve ser compatível com o material da caixa do diafragma central (316L); caso contrário, especificar requisitos especiais no momento da encomenda.
4.Não pressionar o diafragma do sensor com objetos afiados para evitar deformações ou perforações que causem danos no núcleo.
5Manter o tubo de ventilação do núcleo de medição aberto à atmosfera.
6.Se houver alterações nas condutas dos pinos, consultar o rótulo anexado ao núcleo.
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Os nossos transmissores de sensores de pressão são caracterizados por alta precisão, durabilidade e excelente desempenho, com a opção de personalização.
2P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas através de nossos serviços OEM e ODM.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico têm a capacidade de produzir até 30.000 sensores de pressão por mês, garantindo que podemos cumprir pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para uma produção suave e agendamento de entrega.
4Q: Qual é o período de entrega típico?
R: Os modelos padrão têm tipicamente um período de entrega de 5~8 dias úteis, enquanto os produtos personalizados podem variar.
5Q: Qual é o preço dos produtos?
A: Oferecemos preços competitivos com descontos disponíveis para encomendas em massa ou parcerias de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Os nossos produtos vêm com uma garantia de 24 meses a partir da data de envio, e o nosso serviço pós-venda garante respostas rápidas dentro de 24 horas, juntamente com suporte de instrução remota através da rede de PC.
