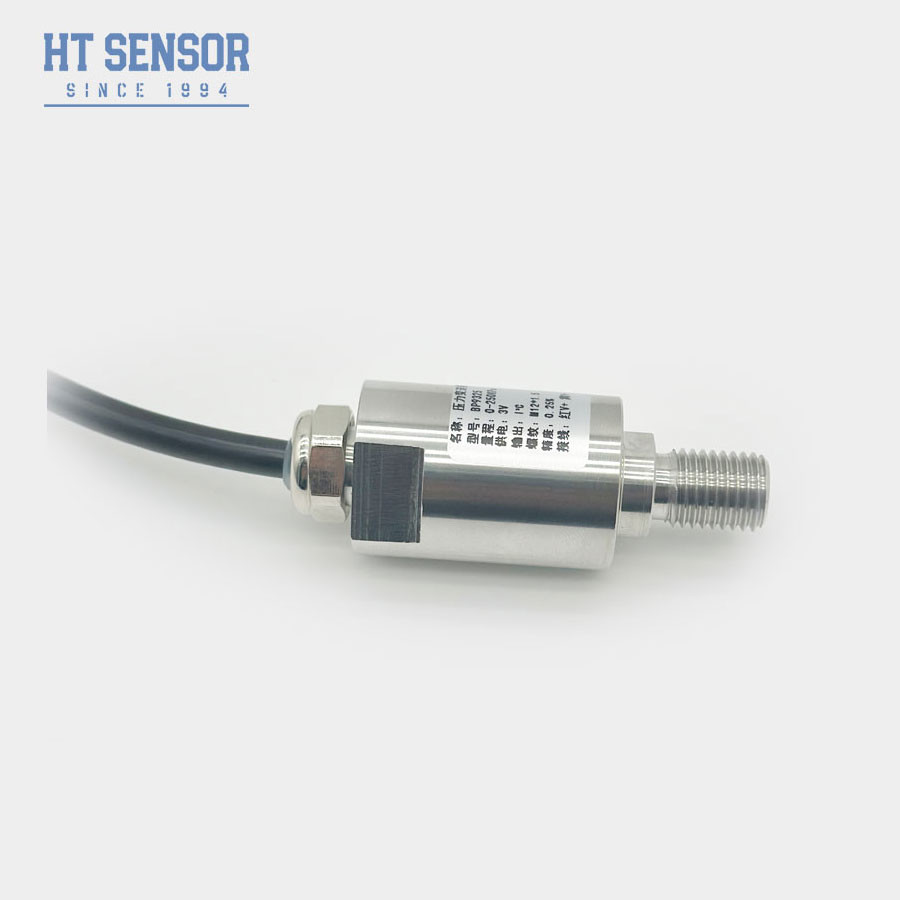

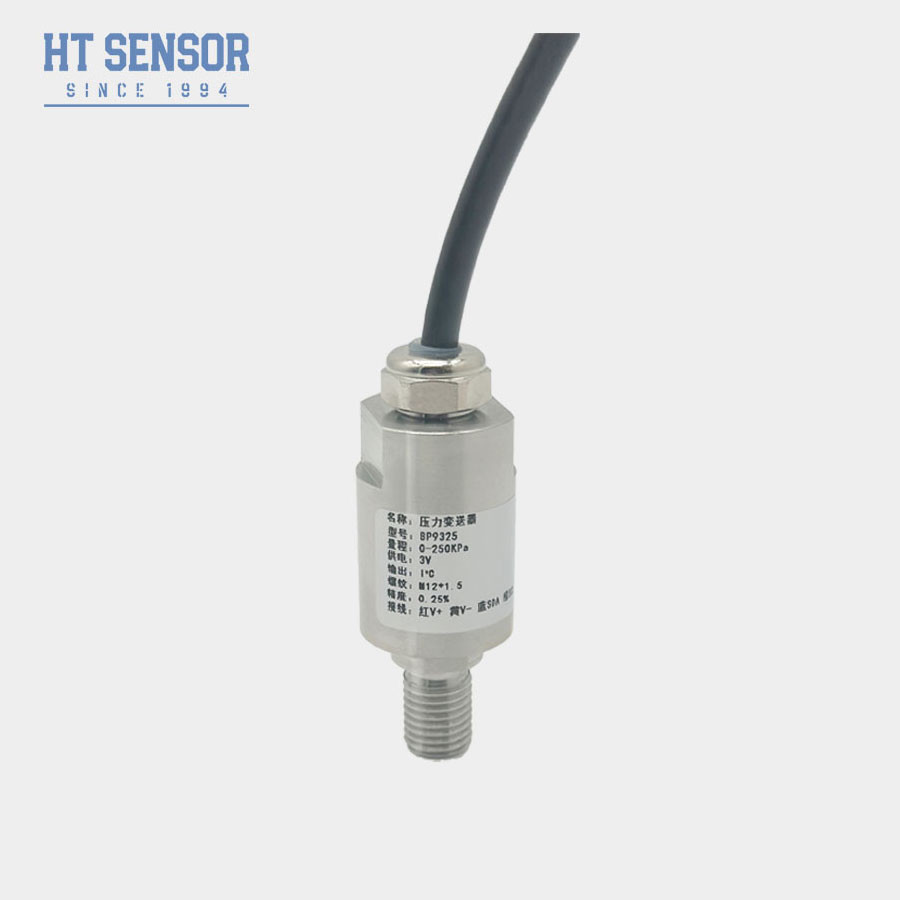

BP9325-I2C Transmissor de sensor de pressão industrial com membrana de isolamento piezoresistiva de silício

Transmissor de sensor de pressão industrial BP9325-I2C com membrana de isolamento piezoresistiva de silício

BP9325-I2C Sensor de pressão piezoresistivo de silício

Introdução do produto

O sensor de pressão BP9325-I2C adota o nosso núcleo preenchido com óleo de membrana de isolamento piezoresistiva de silício da série HT, desenvolvido por nós mesmos, como elemento de medição do sinal.O circuito de processamento de sinal está localizado dentro da caixa de aço inoxidável, convertendo o sinal do sensor num sinal de saída I2C padrão. O produto foi submetido a testes rigorosos e à triagem de envelhecimento de componentes, produtos semiacabados e produtos acabados,assegurar um desempenho estável e fiável.

Características do produto do sensor de pressão industrial

• Económico e compacto
• Dispositivos de transmissão de dados de 24 bits duplos para aquisição de pressão e temperatura
• Protocolo de comunicação I2C padrão
• Materiais de aço inoxidável 316L

Aplicações e indústria dos sensores de pressão industriais

• Medição da pressão para meios não corrosivos em aço inoxidável 316L.
• Instalações de processos industriais, tais como petróleo, química, metalurgia, etc.
• Construção naval e indústria aeroespacial.
• Sistemas de controlo hidráulico e pneumático.
• Internet das Coisas (IoT).

Protocolo de comunicação

BP-I2C usa o protocolo de barramento I2C para comunicação com dispositivos externos.BP-IIC atua como um dispositivo escravo I2C, e o dispositivo mestre pode comunicar com ele usando os seguintes formatos de comando:

Quando o BP-I2C é definido para saída digital (usando o comando I2C 0xAC), B[23:0] será emitido em três bytes, respectivamente.

Quando se utiliza o comando 0xAC I2C para ler os dados calibrados de 5 bits, a informação de temperatura é fornecida pelos dois últimos bytes dos dados de 16 bits.Os utilizadores podem facilmente converter o valor T em temperatura real utilizando a seguinte fórmula::

Observação: a ponta padrão da ponte é de 10% ~ 90%, o ponto zero da ponte do sensor corresponde a 10%, o ponto completo corresponde a 90%.A saída de temperatura requer personalização.

1Assegurar que o tamanho do núcleo corresponde à caixa do transmissor durante a montagem para alcançar a hermeticidade necessária.

2. Montar verticalmente e pressionar uniformemente para evitar bloqueios ou danos na placa de compensação.

3.O meio de medição deve ser compatível com o material da caixa do diafragma central (316L); caso contrário, especificar requisitos especiais no momento da encomenda.

4.Não pressionar o diafragma do sensor com objetos afiados para evitar deformações ou perforações que causem danos no núcleo.

5Manter o tubo de ventilação do núcleo de medição aberto à atmosfera.

6.Se houver alterações nas condutas dos pinos, consultar o rótulo anexado ao núcleo.

Perguntas frequentes:

1Q: Quais são as características dos seus transmissores de sensores de pressão?

R: Alta precisão, durabilidade e excelente desempenho.

2P: Posso personalizar especificações especiais?

R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.

3Q: Qual é a sua capacidade de produção?

R: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos totalmente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.

4Q: Qual é o período de entrega típico?

R: 5 a 8 dias úteis para modelos padrão.

5Q: Qual é o preço dos produtos?

R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.

6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?

R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
