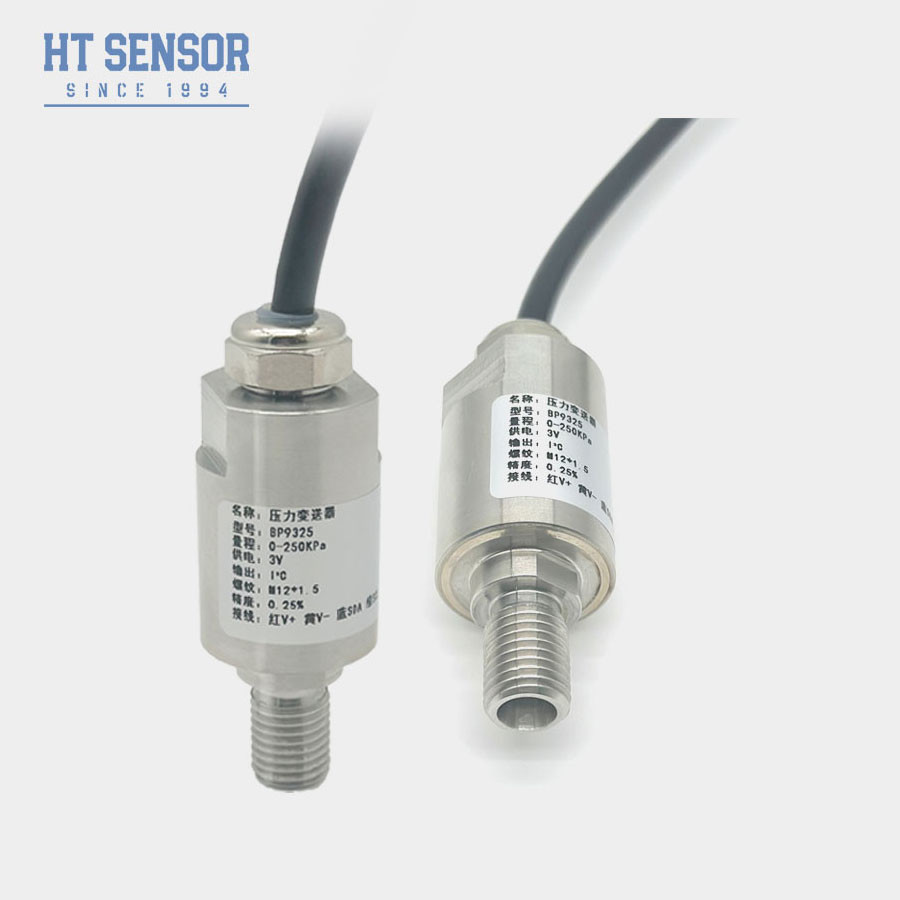

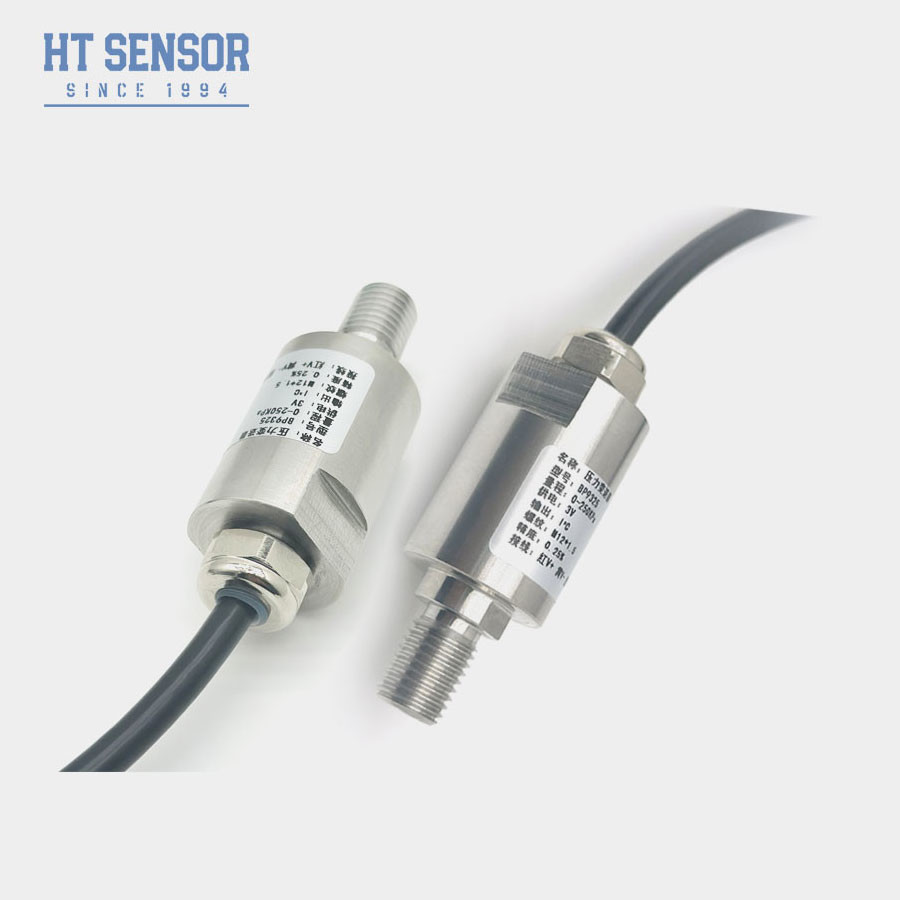

BP9325 Sensor de pressão industrial de medição de sinal I2C 304 Sensor de aço inoxidável
Product Details
| Modelo: | BP9325 | Tipo de núcleo: | Sensor de pressão de silício piezoresistivo |
|---|---|---|---|
| Compatibilidade dos meios: | Ar, água e petróleo | Temporário de compensação: | 0~70°C |
| Marca comercial: | Sensor HT | Tipo de pressão: | Medidor, pressão absoluta, selada |
| Material de habitação: | Aço inoxidável | Saída de sinal: | I2C |
| Classificação IP: | IP65 | Conectar: | G1/4 ou OEM |
| Destacar |
BP9325 Sensor de pressão industrial,Medição do sinal I2C Sensor de pressão industrial,Sensor de pressão industrial de aço inoxidável 304 |
||
Product Description
BP9325-I2C Sensor de pressão industrial com opções de medição e pressão absoluta
Saída I2C para o sensor de pressão industrial de silício BP9325
BP9325-I2C Sensor de pressão piezoresistivo de silício
Introdução do produto
O sensor de pressão BP9325-I2C adota o nosso núcleo preenchido com óleo de membrana de isolamento piezoresistiva de silício da série HT, desenvolvido por nós mesmos, como elemento de medição do sinal.O circuito de processamento de sinal está localizado dentro da caixa de aço inoxidável, convertendo o sinal do sensor num sinal de saída IIC padrão. O produto foi submetido a testes rigorosos e à triagem de envelhecimento para componentes, produtos semiacabados e produtos acabados,assegurar um desempenho estável e fiável.
Características do produto do sensor de pressão industrial
- Económico e compacto
- Dispositivos de transmissão de dados de 24 bits duplos para aquisição de pressão e temperatura
- Protocolo de comunicação I2C padrão
- Materiais de aço inoxidável 316L
Aplicações e indústria dos sensores de pressão industriais
- Medição da pressão para meios não corrosivos até 316L de aço inoxidável
- Instalações de processos industriais, tais como petroleiros, químicos, metalúrgicos, etc.
- Indústria naval e aeroespacial
- Sistemas de controlo hidráulico e pneumático
- Internet das coisas (IoT)
| Parâmetros de desempenho do sensor de pressão industrial BP9325-I2C | |
| Distância | - 100 kPa... 0 35 kPa... 3,5 MPa... 100 MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta |
| Fornecimento de energia | 3.0V 3.6V DC |
| Sinais de saída | I2C digital (pressão, temperatura) |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25°C | ±0,25% (típico), ±0,5% (máximo) |
| Repetibilidade e Histerese | 00,02% F.S. (típico), 0,05% F.S. (máximo) |
| Estabilidade a longo prazo | ±0,1% F.S./ano (típico), ±0,2% F.S./ano (máximo) |
| Drift de temperatura zero | ±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa) |
| Desvio de temperatura em escala completa | ±0,02% F.S/°C (≤100KPa), ±0,01% F.S/°C (>100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | -20-70°C ((≤10MPa, personalizável) |
| Temperatura de funcionamento | -30°C a 80°C |
| Temperatura de armazenamento | -40°C a 120°C |
| Corrente de funcionamento contínua | 3 mA DC |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 50MΩ @50V DC |
| Grau de protecção | IP65 |
| Anel O | Fibras de fibras sintéticas |
| Peso | ~ 0,4 kg |
Protocolo de comunicação
BP-I2C usa o protocolo de barramento I2C para comunicação com dispositivos externos.BP-IIC atua como um dispositivo escravo I2C, e o dispositivo mestre pode comunicar com ele usando os seguintes formatos de comando:
Quando o BP-I2C é definido para saída digital (usando o comando I2C 0xAC), B[23:0] será emitido em três bytes, respectivamente.
Quando se utiliza o comando 0xAC I2C para ler os dados calibrados de 5 bits, a informação de temperatura é fornecida pelos dois últimos bytes dos dados de 16 bits.Os utilizadores podem facilmente converter o valor T em temperatura real utilizando a seguinte fórmula::
Observação: a ponta padrão da ponte é de 10% ~ 90%, o ponto zero da ponte do sensor corresponde a 10%, o ponto completo corresponde a 90%.A saída de temperatura requer personalização.
| Lembrança de seleção |
1Assegurar que o tamanho do núcleo corresponde à caixa do transmissor durante a montagem para alcançar a hermeticidade necessária.
2. Montar verticalmente e pressionar uniformemente para evitar bloqueios ou danos na placa de compensação.
3.O meio de medição deve ser compatível com o material da caixa do diafragma central (316L); caso contrário, especificar requisitos especiais no momento da encomenda.
4.Não pressionar o diafragma do sensor com objetos afiados para evitar deformações ou perforações que causem danos no núcleo.
5Manter o tubo de ventilação do núcleo de medição aberto à atmosfera.
6.Se houver alterações nas condutas dos pinos, consultar o rótulo anexado ao núcleo.
