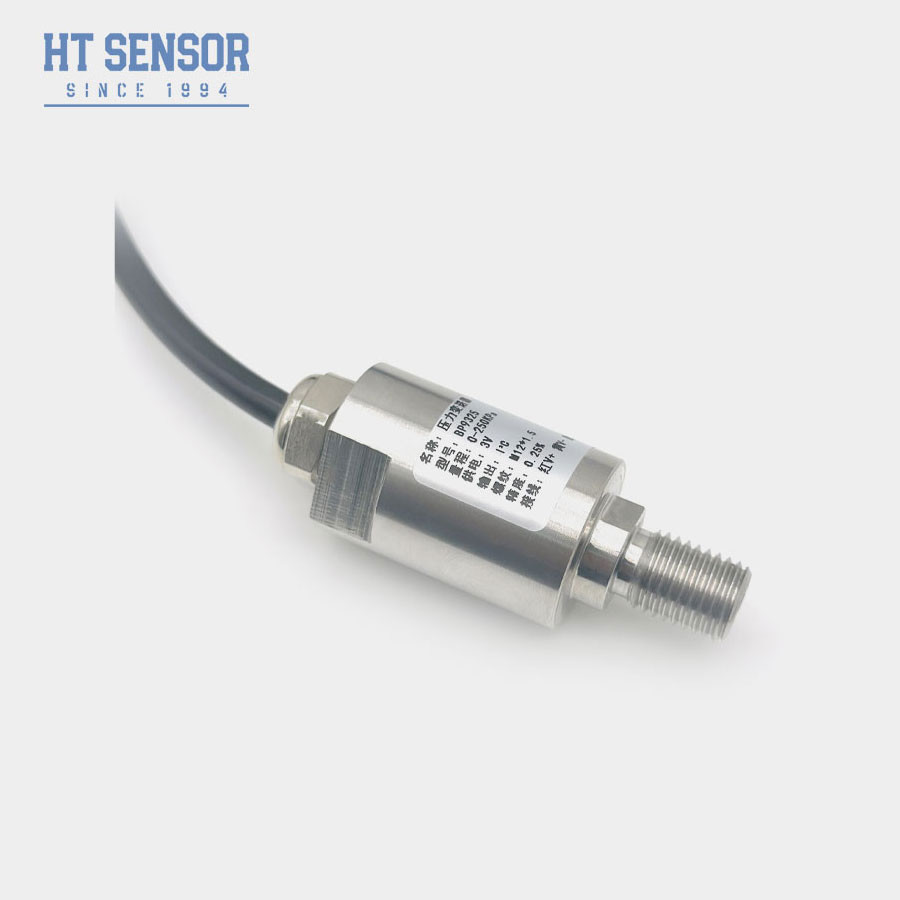

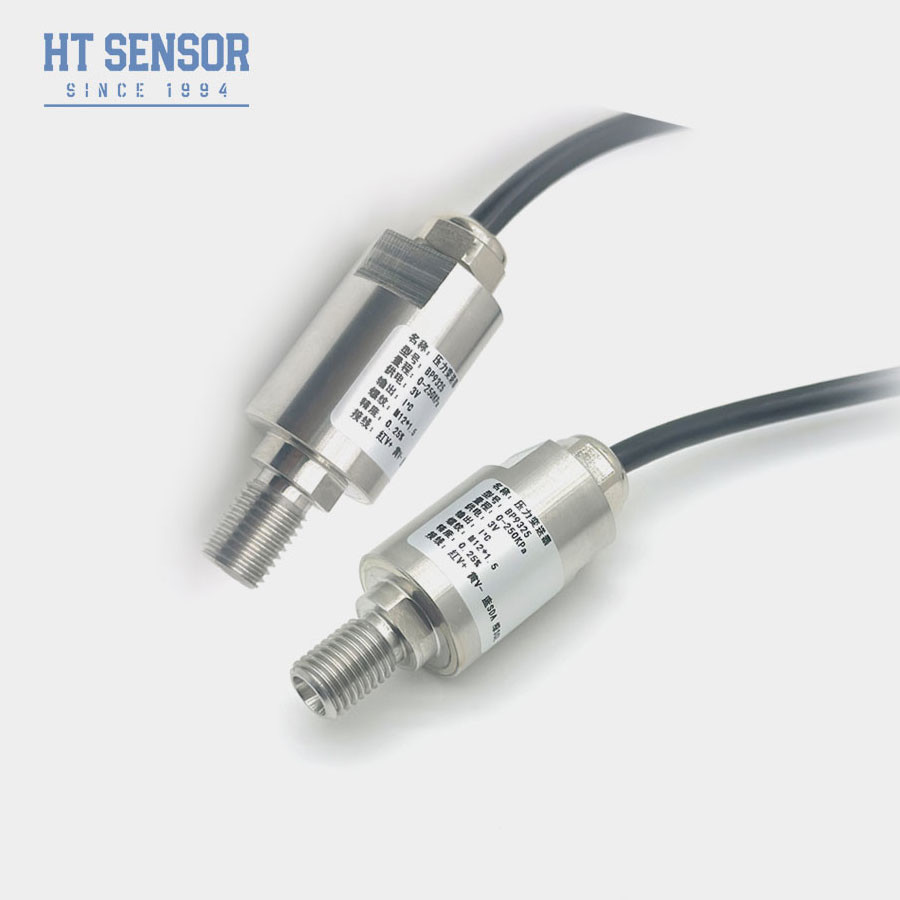

BP9325 Sensor de pressão industrial de silício I2C
Introdução do sensor de pressão industrial de silício:
O sensor de pressão HT19F-I2C utiliza o núcleo de óleo piezoresistivo de silício da série HT desenvolvido pela nossa empresa como elemento de medição do sinal,e o circuito de processamento de sinal está localizado na caixa de aço inoxidável. Converte o sinal do sensor para um sinal IIC de saída padrão. Após testes rigorosos e triagem de envelhecimento, o produto tem um desempenho estável e confiável.
Características do produtode sensor de pressão industrial:
- • Económico e pequeno
- • Faixa -100 kPa... 0 ~ 35 kPa... 3,5 MPa... 100 MPa
- • Tipo de pressão de medição, tipo de pressão absoluta
- • ADCs duplos de 24 bits para aquisição de pressão e temperatura, respectivamente
- • Protocolo de comunicação I2C padrão
- • Materiais de aço inoxidável 316L
Aplicaçõesde sensores de pressão industriais de silício:
- Controle de processos industriais.
- Medição do nível do líquido.
- Instrumento inteligente de medição da pressão.
- Medição da pressão dos gases e líquidos.
- Equipamento médico.
- A Internet das Coisas.
Condição básicade sensores de pressão industriais de silício:
- Fornecimento de energia: 3,0-3,6 VDC
- Output: I2C (pressão, temperatura)
| Parâmetros de desempenho do sensor de pressão industrial: |
| Faixa de medição |
Diâmetro ((G) |
10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
| Absoluto ((A) |
100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA |
| Selado |
3500KPaS, 7MPaS, 10MPaS, 20MPaS, 40MPaS |
| |
Parâmetros de desempenho |
Unidade |
| Fonte de alimentação: |
3.0 para 3.6 |
V DC |
| sinal de saída: |
I2C digital (pressão, temperatura) |
|
| Corrente de trabalho contínua: |
(3) |
mA DC |
| Precisão de temperatura: |
±2 (sem saída de temperatura por defeito, a saída de temperatura deve ser personalizada) |
°C |
| Precisão da pressão: |
±0,2 (±0,5 @35kPa) |
% FS |
| Resistência ao isolamento: |
50MΩ@50V DC |
|
| Resistência ao isolamento: |
50 Hz, 500 V AC |
|
| Temperatura de funcionamento: |
-30 ~ 80 |
°C |
| Temperatura de armazenamento: |
-40 ~ 80 |
°C |
| Sobrecarga: |
1.5 vezes a pressão em escala total ou 110 MPa é o valor mínimo |
|
Protocolo de comunicação
BP9325 usa o protocolo de barramento I2C para se comunicar com o mundo exterior.e o dispositivo mestre pode se comunicar com ele usando comandos nos seguintes formatos.
Quando HT19F-I2C é definido para saída digital (usando o comando I2C 0xAC), B[23:0] será dividido em três
Cada byte é emitido separadamente, e o usuário pode facilmente convertê-lo em uma porcentagem usando a seguinte fórmula:
Quando se utiliza o comando I2C de 0xAC para ler os 5 bytes de dados calibrados, a informação de temperatura é composta pelos dois últimos.e o utilizador pode facilmente converter o valor de T na temperatura real usando a seguinte fórmula O valor de grau.
Nota: A ponte padrão é de 10% ~ 90%, o ponto zero da ponte do sensor corresponde a 10%, e o ponto completo é correto O valor é de 90%.A saída de temperatura precisa ser personalizada.
1. Preste atenção ao ajuste entre o tamanho do núcleo e a caixa do transmissor durante a montagem para alcançar o
estanqueidade requerida
2Durante a montagem da caixa, certifique-se de que está alinhada verticalmente e aplicar uma pressão uniforme para evitar bloqueios ou danos na placa de compensação.
3Se o meio de medição não for compatível com o diafragma central e com o material da carcaça (316L), devem ser fornecidas instruções especiais ao efectuar o pedido.
4. Evite pressionar o diafragma do sensor com as mãos ou objetos afiados para evitar danos ao núcleo devido a deformação ou perfuramento do diafragma.
5Manter a porta de pressão do núcleo do medidor de pressão aberta à atmosfera e evitar a entrada de água, vapor de água ou meios corrosivos na câmara de pressão negativa do núcleo.
6Se houver alterações nas condutas dos pinos, siga o rótulo no núcleo real para referência.
