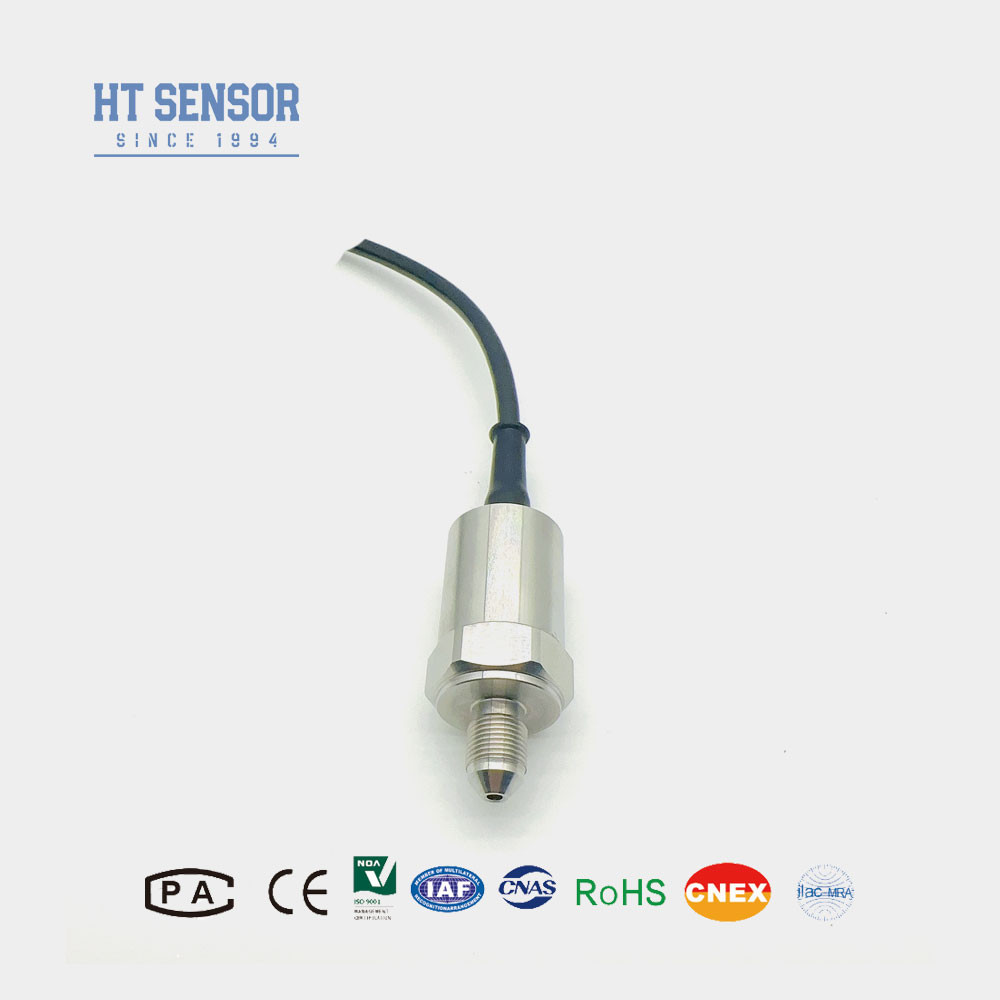

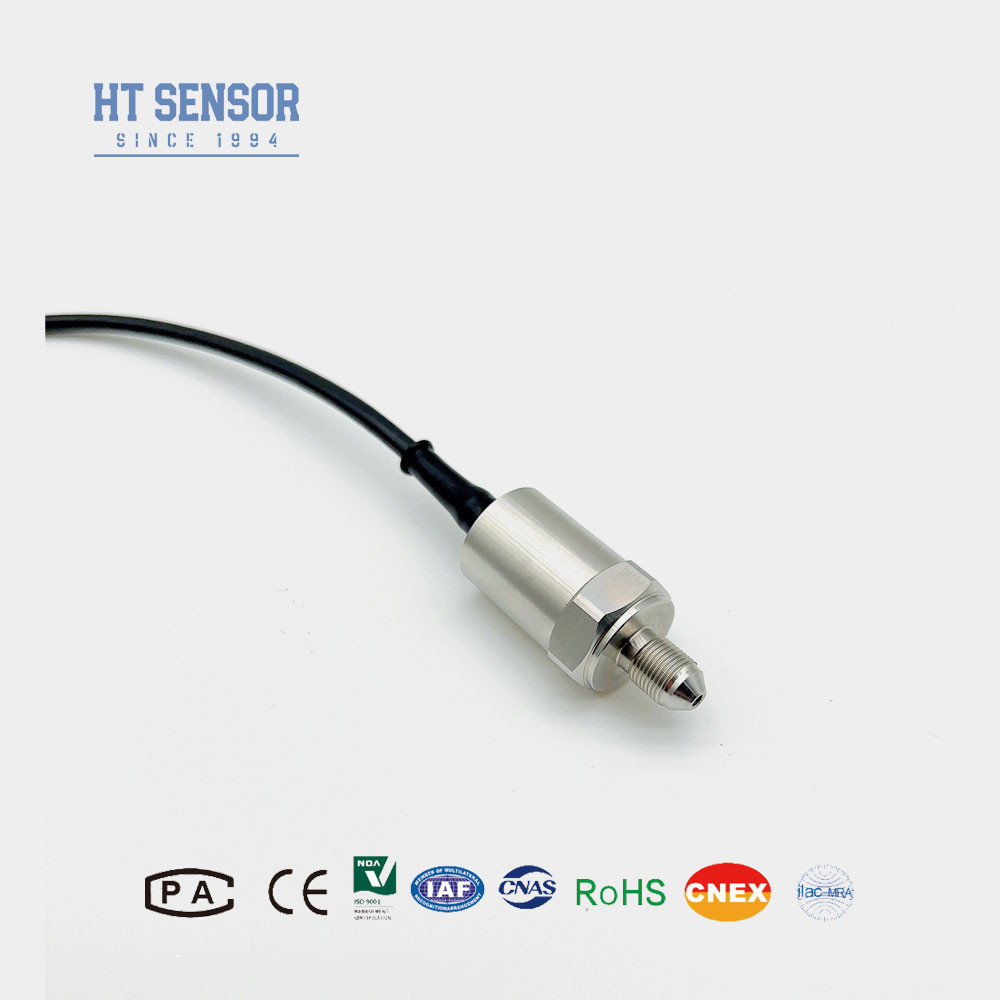

BP9325 Sensor de pressão piezoresistivo de silício com sistemas de controlo hidráulico e pneumático
Product Details
| Número do modelo.: | BP9325 | Materiais para a habitação: | Aço inoxidável |
|---|---|---|---|
| Temperatura de funcionamento: | -20℃ a +80℃ | Fornecimento de energia: | 10V/1,5mA |
| Intervalo de pressão: | 0-10kpa60MPa | Classificação IP: | IP65 |
| Saída de sinal: | sinal do milivolt | Tipo de ligação: | Com cabo |
| Garantia: | 2 anos | Tipo: | Piezoresistente de silício difuso |
| Destacar |
Sensor de pressão piezoresistivo de silício,Sensor de pressão piezoresistiva de silício de controlo hidráulico,Sensor de pressão piezoresistiva de silício de controlo pneumático |
||
Product Description
Introdução do sensor de pressão industrial de silício:
O sensor de pressão piezorresistivo de silício BP9325 é um sensor altamente estável que utiliza um elemento de silício difuso.O sensor mede a pressão diferencial do meio transmitindo-a para o diafragma de silício através de um diafragma de isolamento de 316L e óleo de silícioO elemento de silício difuso utiliza o efeito piezorresistivo para medir com precisão a pressão de líquidos e gases.tornando-se uma escolha popular para várias aplicações.Proporciona elevada sensibilidade e baixo consumo de energia, tornando-o eficiente em termos energéticos e perfeito para dispositivos a bateria.
Características do produtode sensores de pressão industriais de silício:
1Utiliza tecnologia avançada e caixa de aço inoxidável 316L, com materiais.
2. como o titânio completo e o diafragma Hastelloy.
3Emprega circuitos de película espessa para compensação de temperatura e correcção de ponto zero.
4Alta fiabilidade, repetibilidade e estabilidade.
Aplicaçõesde sensores de pressão industriais de silício:
1Adequado para medir a pressão de gases e líquidos não corrosivos com aço inoxidável 316L.
2Sistemas de controlo hidráulico e pneumático.
3Controle de processos.
Condição básicade sensores de pressão industriais de silício:
1Fornecimento de energia: ≤ 2 mADC (valor típico 1,5 mADC)
2. Impedância de entrada: 2,5 KΩ~6 KΩ
3Impedância de saída:2.5KΩ~6KΩ
4Conexão elétrica: pinos de Kovar revestidos de ouro ou fios de alta temperatura de 100 mm.
| Parâmetros de desempenho: | |||||
| Faixa de medição | Diâmetro ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |||
| Absoluto ((A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1000KPaA, 2000KPaA | ||||
| Fechado (S) | 3500KPa, 7MPa, 10MPa, 20MPa, 40MPa, 60MPa, 100MPa | ||||
| Tipo | Max. | Unidade | |||
| Linearidade | ± 0.15 | ± 0.3 | % F.S. | ||
| Repetitividade | 0.05 | 0.1 | % F.S. | ||
| Histerese | 0.05 | 0.1 | % F.S. | ||
| Output de compensação zero | 0 ± 1 | 0 ± 2 | mV | ||
| Produção em escala total | ≤ 20 KPa | 50 ± 10 | 50 ± 30 | mV | |
| ≥ 35 kPa | 100 ± 10 | 100±30 | mV | ||
| Temperatura de deslocamento zero. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temperatura de escala completa. | ≤ 20 KPa | ± 1 | ± 2 | % F.S. | |
| ≥ 35 kPa | ± 0.5 | ± 1 | % F.S. | ||
| Temporário compensado. | ≤ 20 KPa | 0 ~ 50 | oC | ||
| ≥ 35 kPa | 0 ~ 70 | oC | |||
| Temperatura de funcionamento | -20 a 80 | oC | |||
| Temperatura de armazenamento | -40 ~ 125 | oC | |||
| Sobrecarga admissível | Tomar o valor menor entre 3 vezes a escala completa ou 120MPa | ||||
| Pressão de explosão | 5x a escala completa | ||||
| Estabilidade a longo prazo | 0.2 % | F.S./ano | |||
| Material do diafragma | 316L | ||||
| Resistência ao isolamento | ≥ 200MΩ 100VDC | ||||
| Selo de anel O | Goma nitrílica ou goma fluorada | ||||
| Vibração | Nenhuma alteração em condições de 10gRMS, de 20 Hz a 2000 Hz | ||||
| Choque. | 100 g, 11 ms | ||||
| Tempo de resposta | ≤ 1 ms | ||||
| Meio de enchimento | Óleo de silício | ||||
| Peso | ~ 0,2 kg | ||||
| Os parâmetros são ensaiados nas seguintes condições: corrente constante de 1,5 mA e temperatura ambiente de 25 °C | |||||
NOTA:
1Durante a montagem, prestar atenção ao ajuste entre o tamanho do elemento de detecção e a caixa do transmissor para alcançar a hermeticidade necessária.
2. Durante a montagem, certifique-se de que o sensor está alinhado verticalmente e pressioná-lo uniformemente para evitar bloqueios ou danos à placa de compensação.
3O meio de medição deve ser compatível com o material do diafragma e do invólucro do elemento de detecção (316L).
4Não utilize objetos afiados para pressionar o diafragma do sensor, pois pode causar deformação ou perfuração do diafragma e danificar o elemento sensorial.
5O tubo de ventilação do sensor de pressão deve ser mantido aberto à atmosfera.
6Se houver alterações nas condutas dos pinos, siga o rótulo do elemento de detecção para maior precisão.
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos totalmente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
