Sensor de pressão industrial de material elastomérico com tecnologia de isolamento do diafragma Sensor de nível do transmissor
Product Details
| Número do modelo.: | BP93420-IQT | Personalizado: | OEM e ODM |
|---|---|---|---|
| Tipo de pressão: | Medidor, pressão absoluta, selada | Pacote de transporte: | Cartão |
| Especificações: | Sensor de pressão industrial de silício | Código do SH: | 9026201090 |
| Tipo: | Transmissor de pressão industrial com diafragma de descarga | Grau de precisão: | 0.5%F.S |
| Intervalo de pressão: | - 100kpa... 0kpa ~ 35kpa...3.5MPa | Produção: | 4-20mA /0,5-4,5Vdc |
| Destacar |
Sensor de pressão industrial ODM,Sensor de pressão industrial de isolamento do diafragma,Sensor de pressão industrial de material elastomérico |
||
Product Description
Material elastomérico e tecnologia de isolamento do diafragma no sensor de pressão industrial

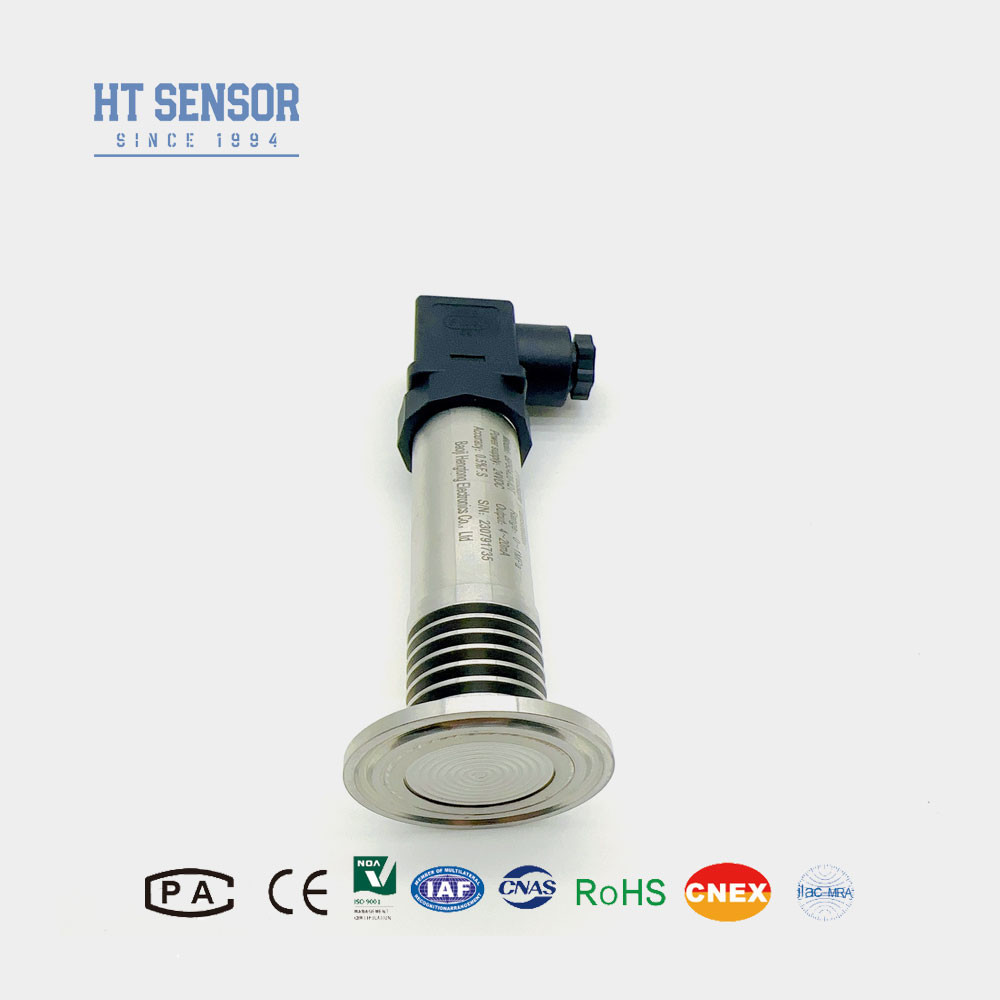

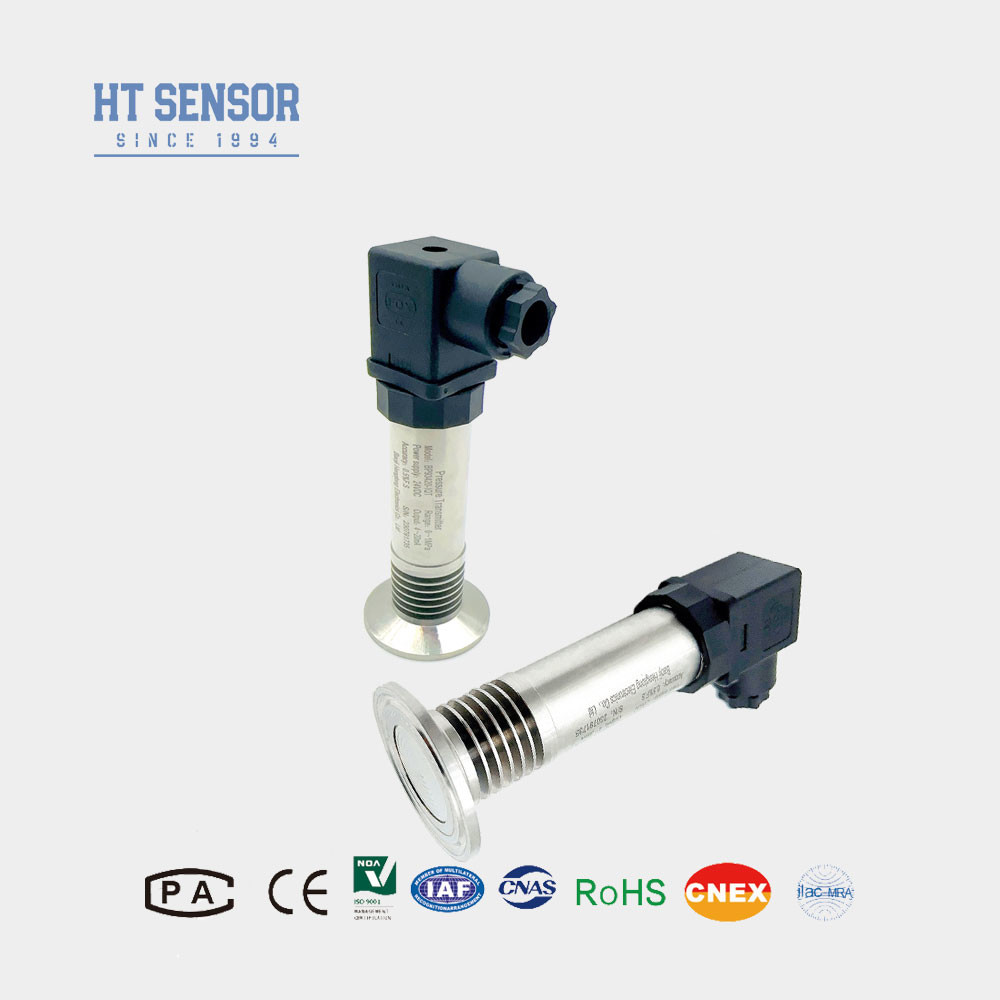

Transmissor de pressão BP93420-IQT
Introdução do sensor de pressão industrial do diafragma:
O transmissor de pressão de diafragma de descarga compacto BP93420-IQT passou por testes rigorosos para vários projetos, garantindo um desempenho estável e confiável.O grande diafragma exposto impede efetivamente o bloqueio do buraco de pressão causado pela cristalização média, tornando-o adequado para uma utilização limpa e higiénica nas indústrias alimentar e sanitária.sem furo de detecção de pressão na cabeça de ensaio para evitar o bloqueio por meios não viscosos durante a mediçãoO seu design de estrutura integrada é ideal para a medição e controlo de pressão em revestimentos químicos, tintas, lama, asfalto, petróleo bruto e outros meios viscosos".
| Parâmetros de desempenhode sensores de pressão industrial de diafragma: | |
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ≤ 0,1%FS |
| Histerese | ≤ 0,1%FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC (personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex ia IIC T6 Ga |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,3 kg |
Características do produtode sensores de pressão industrial de diafragma:
1- Ampla gama de medições, várias opções de interface de pressão.
2Opções de sinal de saída diversas.
3Ajustável zero e em escala completa.
4Alta precisão, múltiplos processos estéreis.
AplicaçõesSensor de pressão industrial do diafragma:
1Adequado para a medição de gases e líquidos não corrosivos com 316L.
2Indústrias médicas, biofarmacêuticas e de higiene alimentar para processamento estéril.
3. Utilizado nas indústrias do papel e da química, bem como para medições do nível de águas residuais e de pressão de latas de bebidas Adequado para sistemas de controlo hidráulico e pneumático.
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Dicas de encomenda |
1. Ao selecionar um produto, certifique-se de que o suporte é compatível com a parte de contacto do produto em estudo.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem ecrãs digitais.
3Para assegurar um funcionamento fiável do produto, recomenda-se que instale dispositivos de protecção contra raios no local e que assegure que o produto e a fonte de alimentação estejam ligados à terra de forma fiável.
4. Não há cabo por defeito, se necessário, há três materiais para escolher. A menos que especificado de outra forma, material de cabo de polietileno pode ser usado.Especifique no formulário de encomenda.
5Em caso de exigências especiais, tais como fortes vibrações, força de impacto instantânea, interferências eletromagnéticas ou RF fortes, por favor informe-nos e indique na ordem.
| Guia de encomenda do sensor de pressão do diafragma | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI1/QI2 | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | - 100 kPa... 0 kPa~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Os nossos transmissores de sensores de pressão são caracterizados por alta precisão, durabilidade e excelente desempenho, com a opção de personalização.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos para atender às necessidades específicas através dos nossos serviços OEM e ODM.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico têm a capacidade de produzir até 30.000 sensores de pressão por mês, garantindo que podemos cumprir pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para uma produção suave e agendamento de entrega.
4Q: Qual é o período de entrega típico?
R: Os modelos padrão têm tipicamente um período de entrega de 5~8 dias úteis, enquanto os produtos personalizados podem variar.
5Q: Qual é o preço dos produtos?
A: Oferecemos preços competitivos com descontos disponíveis para encomendas em massa ou parcerias de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Os nossos produtos vêm com uma garantia de 24 meses a partir da data de envio, e o nosso serviço pós-venda garante respostas rápidas dentro de 24 horas, juntamente com suporte de instrução remota através da rede de PC.
