Sensor de pressão industrial BP93420IB soldado para gases não corrosivos e sensor de nível de líquido
Product Details
| Número do modelo.: | BP93420-IB | Intervalo de pressão: | 0kpa~10kpa...20MPa |
|---|---|---|---|
| Potência: | 5VDC, 12-36VDC, 24V Padrão | Produção: | 0.5-4.5V/ 4-20mA e assim por diante |
| Estabilidade a longo prazo: | +-0,2% F.S/ano (tipo) | Marca comercial: | HTsensor Sensor industrial |
| Tipo de estrutura: | Transmissor de sensor de pressão industrial | Mediano de medição: | Líquido, ar, óleo. |
| Conector: | grande DIN | Personalização: | OEM e ODM |
| Destacar |
Sensor de pressão industrial soldado,Sensor de pressão industrial de gases não corrosivos,Sensor de pressão industrial de líquidos |
||
Product Description

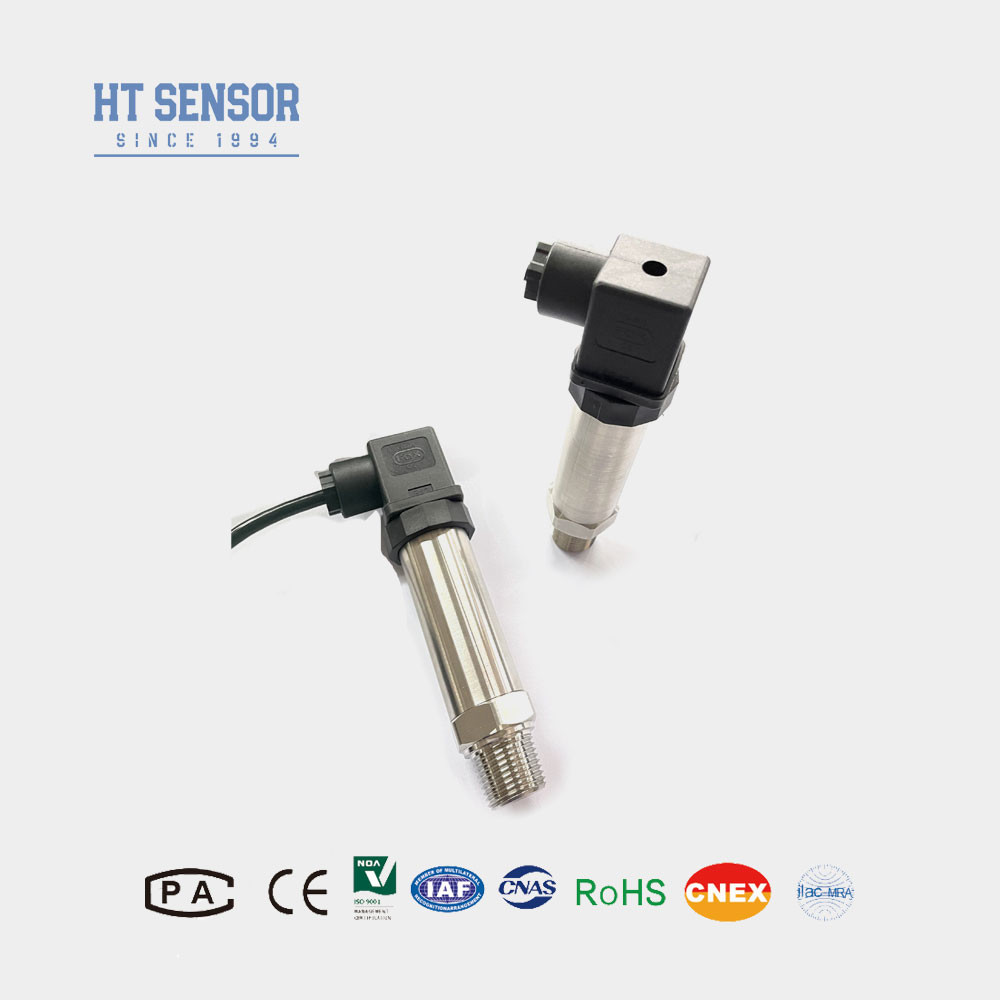

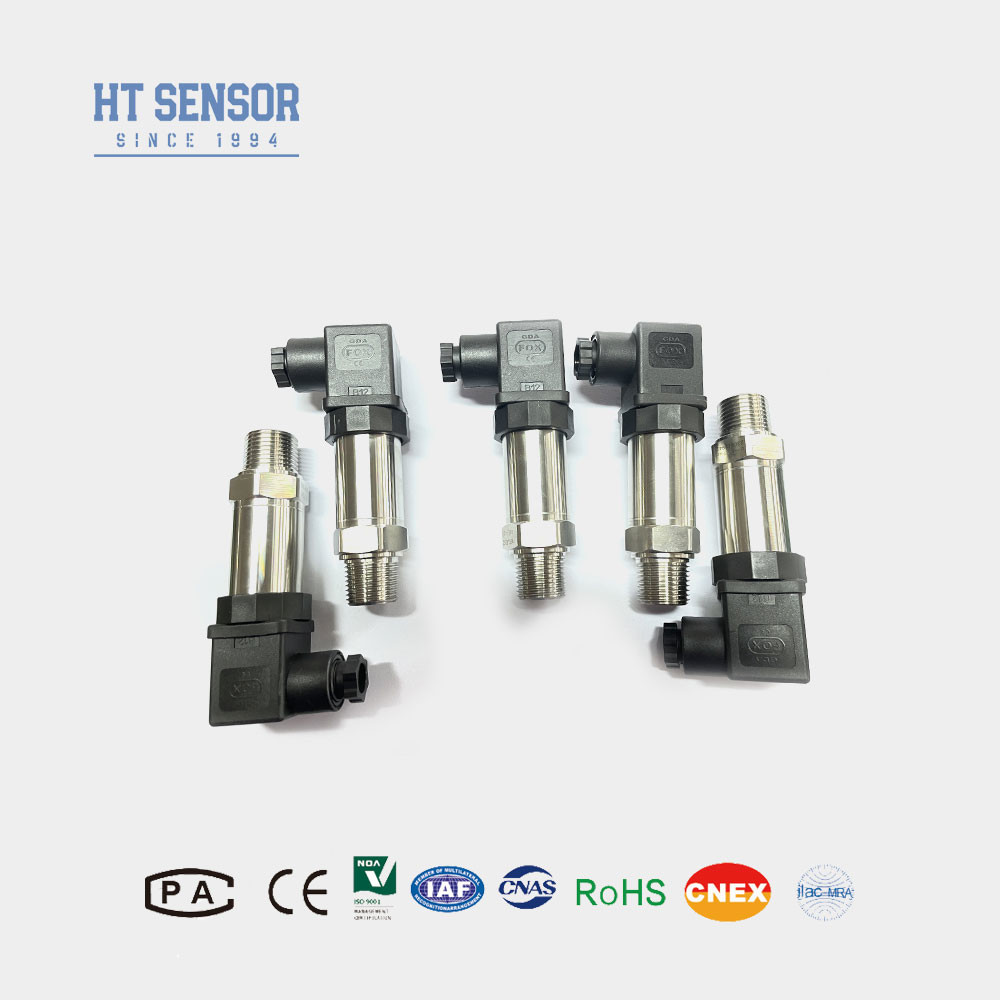

Sensor de pressão industrial BP93420IB soldado para gases e líquidos não corrosivos
BP93420IB Transmissor de pressão
Introdução de um transdutor de sensor de pressão industrial:
O sensor de pressão industrial soldado BP93420IB é concebido para medir gases e líquidos não corrosivos.Utiliza o núcleo cheio de óleo isolado de silício difuso da série HT como elemento de medição de sinalO sensor de aço inoxidável é selado com uma soldadura hermética,e o circuito de processamento de sinal PCB é alojado dentro do invólucro de aço inoxidável para converter o sinal do sensor em um sinal de saída padrãoOs nossos produtos são submetidos a testes rigorosos de componentes e à triagem do envelhecimento, garantindo um desempenho fiável em várias aplicações industriais.
Características do produtode transdutor de sensores de pressão industriais:
1Ampla gama de medição, estrutura de aço inoxidável, diversas formas de interface de pressão.
2Design compacto e leve.
3.Alta precisão, toda estrutura de aço inoxidável.
Aplicaçõesde transdutor de sensores de pressão industriais:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L.
2Aplicadas nas indústrias marítima e aeronáutica.
3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia.
4Utilizado em sistemas de controlo hidráulico e pneumático.
| Parâmetros de desempenhode transdutor de sensores de pressão industriais | |
|---|---|
| Faixa de medição | - 100kPa... 0kPa ~ 10kPa... 20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | 00,1% FS |
| Histerese | 00,1% FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,03% F.S/oC ((≤ 100KPa) ± 0,02% F.S/oC ((> 100KPa) |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex ia IIC T6 Ga |
| Classificação de protecção | IP65 |
| Peso | ~ 0,25 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
| Dicas de encomenda |
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam ligados à terra de forma fiável.
5. A gama de temperatura de funcionamento nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto for inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.
6O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..
7Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem.
| Guia de encomendas | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI1/QI2 | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | -Não.1. . .0~0.01...100 MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Os nossos transmissores de sensores de pressão são caracterizados por alta precisão, durabilidade e excelente desempenho, com a opção de personalização.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos para atender às necessidades específicas através dos nossos serviços OEM e ODM.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico têm a capacidade de produzir até 30.000 sensores de pressão por mês, garantindo que podemos cumprir pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para uma produção suave e agendamento de entrega.
4Q: Qual é o período de entrega típico?
R: Os modelos padrão têm tipicamente um período de entrega de 5~8 dias úteis, enquanto os produtos personalizados podem variar.
5Q: Qual é o preço dos produtos?
A: Oferecemos preços competitivos com descontos disponíveis para encomendas em massa ou parcerias de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Os nossos produtos vêm com uma garantia de 24 meses a partir da data de envio, e o nosso serviço pós-venda garante respostas rápidas dentro de 24 horas, juntamente com suporte de instrução remota através da rede de PC.
