BP93420-IIIA Sensor de pressão industrial com sensor de transmissor de pressão de exibição digital
Product Details
| Número do modelo.: | BP93420-IIIA | Potência: | 12-32VDC |
|---|---|---|---|
| Produção: | 4-20mA com HART ou RS485 | Peso: | 00,8 kg |
| Tipo de pressão: | Medidor, pressão absoluta, selada | Código do SH: | 9026201090 |
| Tipo de estrutura: | Transmissor de sensor de pressão industrial | Mediano de medição: | Líquido, gás, cola para bebidas, etc. |
| Grau de precisão: | 00,5% F.S. 0,25% F.S. | Intervalo de pressão: | - 100kpa... 0kpa ~ 10kpa... 60MPa |
| Destacar |
Sensor de pressão industrial OEM,Transmissor de pressão de exibição digital,BP93420-IIIA Sensor de pressão industrial |
||
Product Description

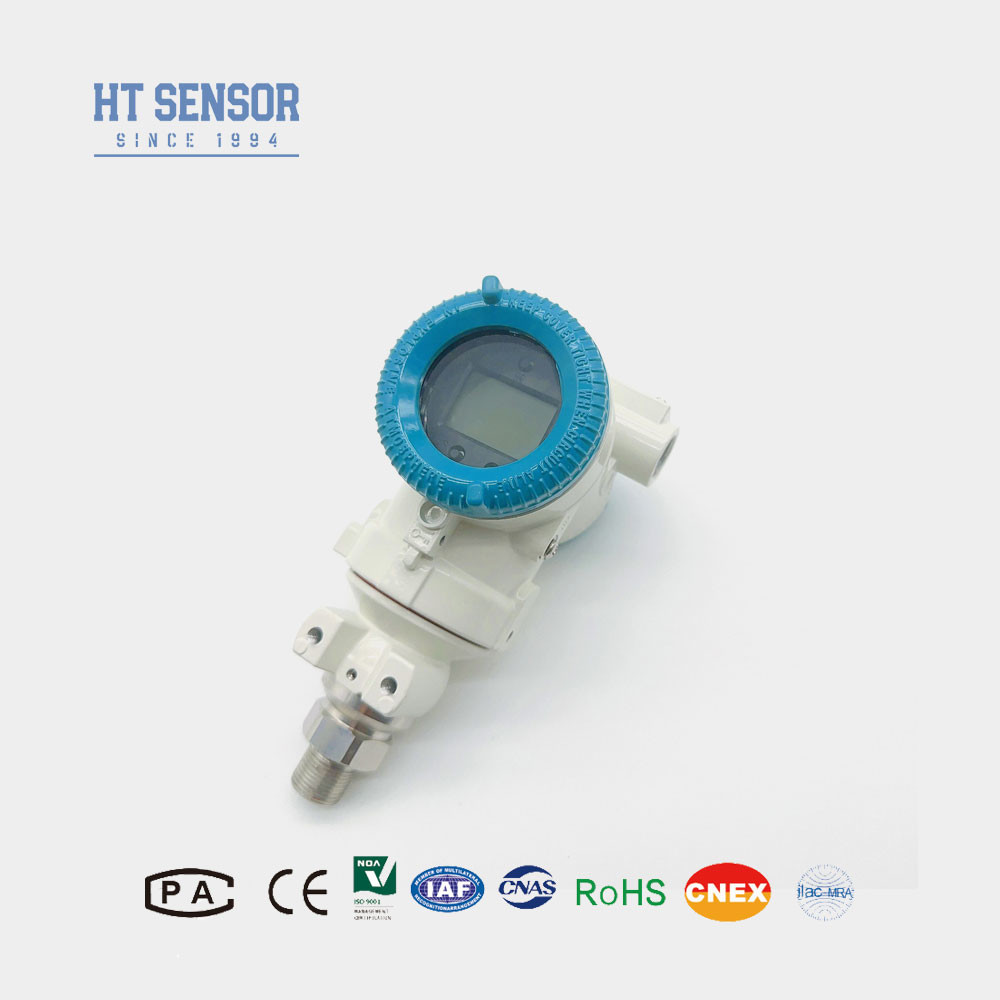

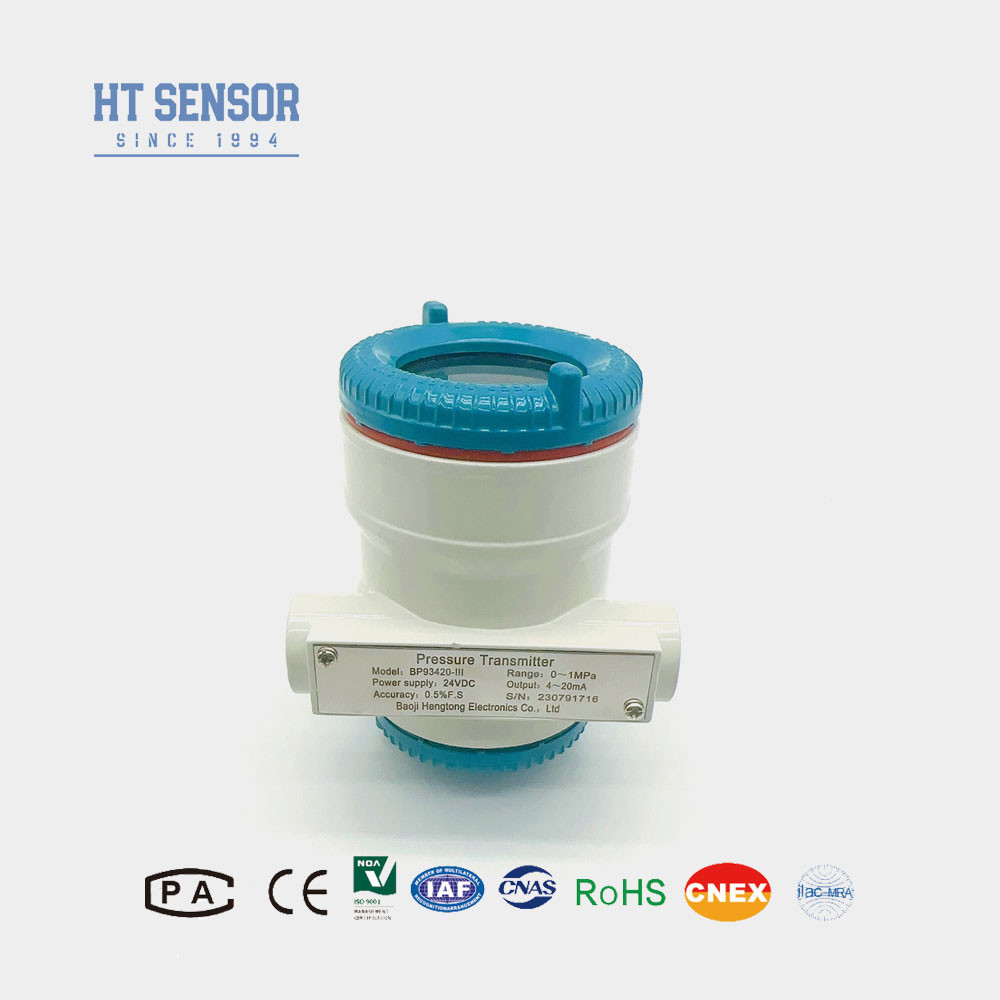

BP93420-IIIA Sensor de pressão industrial com transmissor de pressão de exibição digital
BP93420-IIIASensor de pressão industrial
IntroduçãoSensores de pressão industriais:
O transmissor do sensor de pressão industrial BP93420-IIIA é constituído por um módulo de sensor de pressão e uma placa de circuito inteligente.circuito de detecção de diafragma de medição, sensor de temperatura e circuito de compensação de temperatura.A placa de circuito inteligente consiste num controlador de microcomputador e circuitos periféricos para realizar a conversão de sinais de pressão em sinais elétricosÉ utilizado em ambientes industriais para medir a pressão de líquidos, gases ou vapores.
Características do produtodeSensores de pressão industriais:
1Ampla gama de medição, diversas formas de interface de pressão e nível de protecção IP65.
2Várias formas de sinal de saída, ajustáveis e visíveis.
3Ponto zero ajustável e escala completa.
4O núcleo utiliza silício difuso de alta precisão e alto desempenho.Sensores de pressão piezorresistentes.
AplicaçõesdeSensores de pressão industriais:
1Adequado para medir a pressão de gases e líquidos não corrosivos em aço inoxidável 316L.
2Petróleo, química, metalurgia, energia e hidrologia.
3- Medição e controlo da pressão em ambientes industriais exteriores adversos.
4. Utilizado em sistemas de controlo hidráulico e pneumático.
| Parâmetros de desempenho doSensores de pressão industriais | |
| Faixa de medição | - 100kPa... 0kPa ~ 10kPa... 60MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ≤ ± 0,1% FS |
| Histerese | ≤ ± 0,1% FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | Liga de alumínio |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação de protecção | IP65 |
| Peso | ~ 0,8 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Dicas de encomenda |
1Ao selecionar um produto, certifique-se de que o meio em estudo é compatível com a parte de contacto do produto.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem um ecrã digital.
3. Ao encomendar um transmissor com uma cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto,Recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estão ligados à terra de forma fiável..
5. Os anéis O de borracha de flúor têm um intervalo de temperatura de funcionamento nominal de - 20 °C a 250 °C. Quando as temperaturas de funcionamento caem abaixo de - 20 °C, devem ser selecionados anéis de vedação do tipo EPDM O.
6O cabo não vem com um cabo por defeito ligado. Se você precisar de cabo, há três materiais para escolher. Se não forem dadas instruções específicas, o cabo pode ser instalado em qualquer lugar.Os materiais para cabos de polietileno serão utilizados por defeitoSe forem necessários materiais diferentes para cabos, indique no formulário de encomenda.
7.Em caso de exigências especiais, tais como vibrações fortes, impacto instantâneo, interferências eletromagnéticas ou de radiofrequência fortes, por favor, informe-nos e indique na sua ordem.
| Guia de encomendas | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI/QIT | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade, excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem personalizar produtos para atender às necessidades específicas.
3Qual é a sua capacidade de produção?
R: A nossa fábrica pode produzir até 30 000 sensores de pressão por mês, por isso estamos bem equipados para atender às necessidades de encomendas em larga escala.Recomenda-se que contacte a nossa equipa de vendas com antecedência para garantir um calendário de produção e entrega suave.
4Q: Qual é o prazo de entrega geral?
R: Modelo padrão 5 a 8 dias úteis.
5.Q:Envio e embalagem
R:Os produtos são geralmente enviados por Express internacional, incluindo UPS,FedEx,DHL e INT para frete pré-pago,também pode usar sua conta de envio para recolher,embalagem de exportação padrão,Incluindo a certificação de inspecção.
6.Q: Contacte-nos
R: Temos uma equipa de vendas ativa e experiente para lhe atender em questões técnicas e de negócios.
