Transmissor de pressão BPHT24-IX
Introdução do diafragma de descargaIndústriaTransmissor de sensores de pressão:

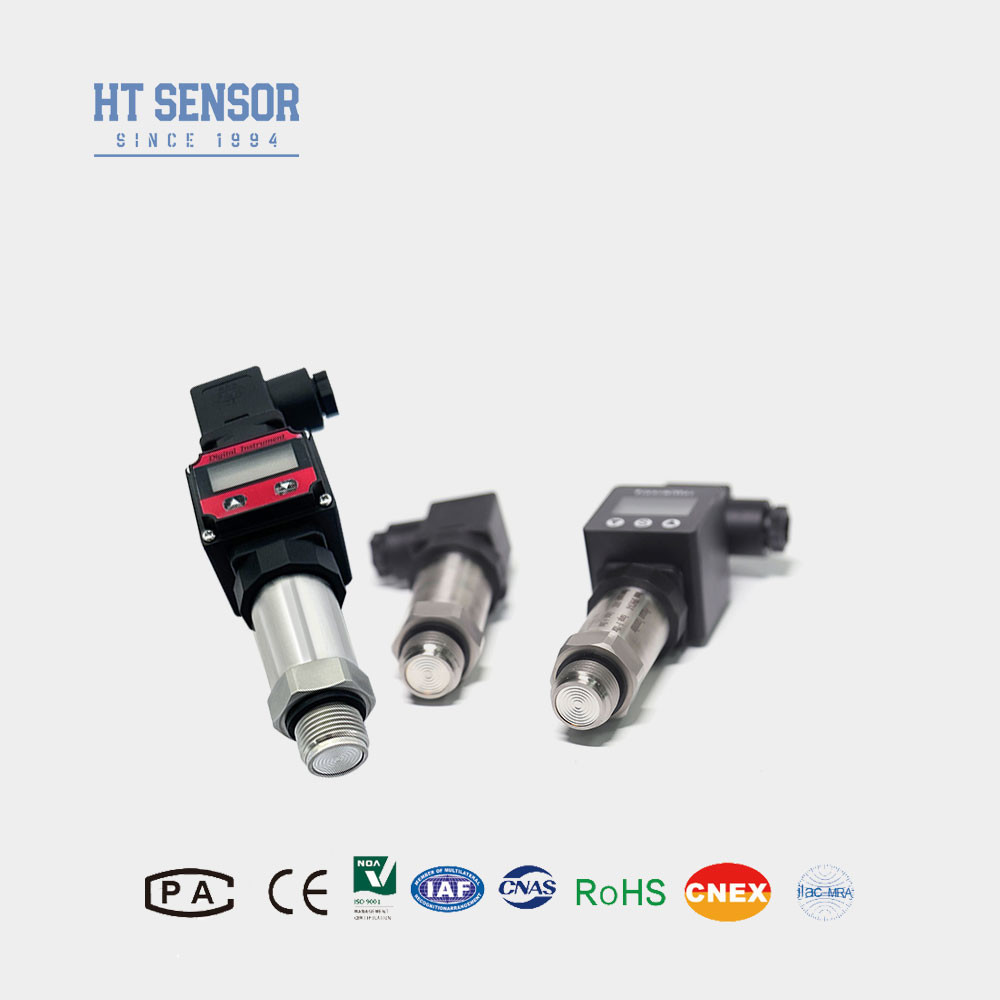

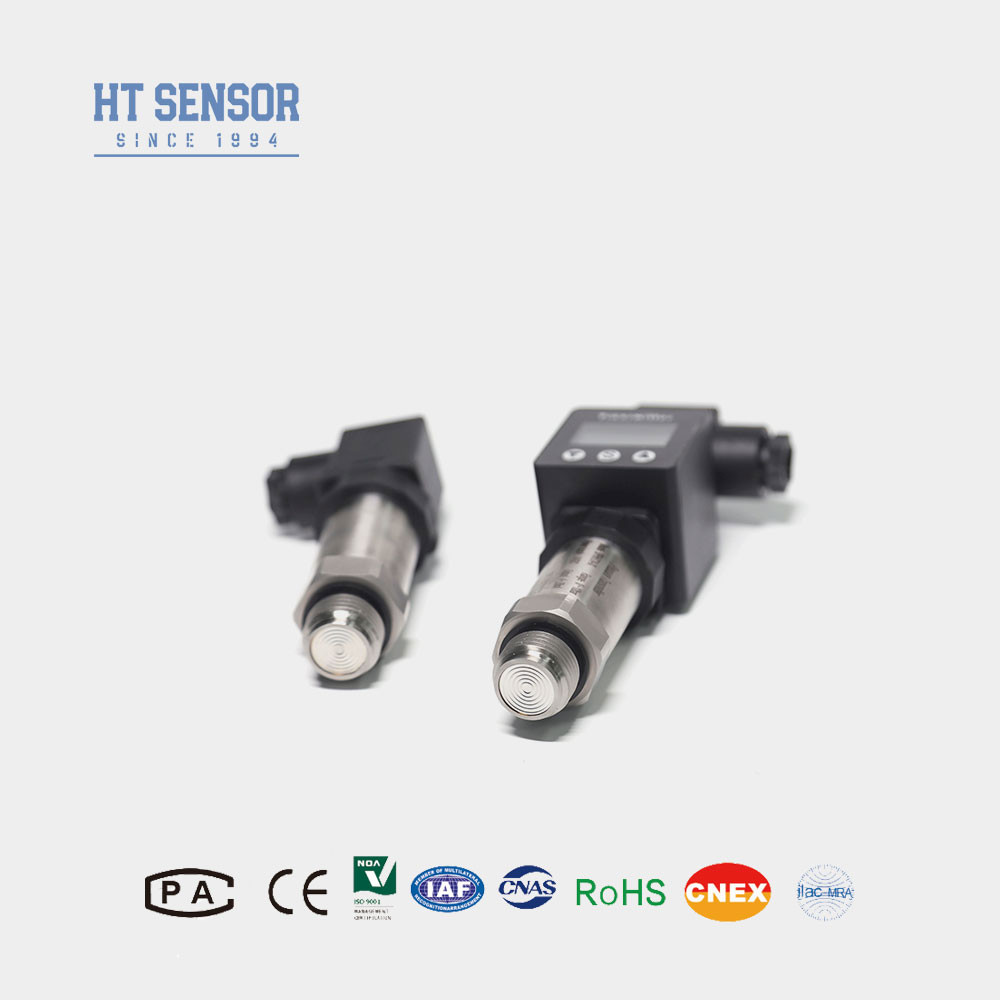

O transmissor de sensor de pressão industrial de diafragma flush plano BPHT24 - IX detecta o sinal de pressão e usa um circuito integrado para convertê-lo em um sinal de saída padrão para processamento.Este transmissor de pressão é utilizado principalmente em ambientes com elevados padrões sanitários, tais como as indústrias alimentar e médica, para garantir que o desempenho do meio não seja comprometido pela contaminação durante o processo de medição de pressão.Pode ser emparelhado com um ecrã LCD ou LED para monitoramento em tempo real da situação de pressão do campo.
Características do produtode um transmissor de sensor de pressão industrial com diafragma de descarga:
1Várias opções de interface de pressão.
2Concebido para aplicações higiénicas para evitar a escalação média.
3Alta precisão com uma estrutura totalmente de aço inoxidável.
4Fácil de limpar, ecrã.
Aplicaçõesde um transmissor de sensor de pressão industrial com diafragma de descarga:
1Adequado para a medição de gases e líquidos não corrosivos com 316L.
2Ideal para protecção do ambiente e indústrias químicas.
3. Utilizado nas indústrias marítima e aeronáutica.
4. Bem adequado para utilização nas indústrias médica, biofarmacêutica e de higiene alimentar.
| Parâmetros de desempenhode um transmissor de sensor de pressão industrial com diafragma de descarga: |
| Faixa de medição |
0~10Kpa...~20MPa |
| Tipo de pressão |
Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga |
≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese |
0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo |
± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência |
2.4Khz |
| Temperatura de compensação |
0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento |
-20oC a 80oC |
| Temperatura de armazenamento |
-40oC a 120oC |
| Vibração |
10 g,55 Hz ~ 2 kHz |
| Material de habitação |
304, 316L |
| Material do diafragma |
316L |
| Resistência ao isolamento |
100MΩ 100VDC |
| Classificação à prova de explosão |
Ex ia IIC T6 Ga |
| Classificação de protecção |
IP65 |
| Selo O-Ring |
Fibras de polietileno |
| Peso |
~ 0,2 kg |
| Sinais de saída |
Tensão de alimentação |
Tipo de saída |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 de fio |
| 0~10/20mA |
3 fios |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5~4.5V |
5VDC |
| Protocolo de comunicação RS485 |
3.6 ~ 30V / bateria |
4 fios |
1Ao selecionar o produto, certifique-se de que o meio de ensaio é compatível com o material em contacto com o produto.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar um transmissor com cabeça de display LCD ou LED, a fonte de alimentação do transmissor deve ser não inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto, recomenda-se a instalação de dispositivos de protecção contra raios no local e assegurar a devida ligação à terra do produto e da fonte de alimentação.
5A gama de temperaturas de funcionamento nominal dos anéis O de borracha de flúor é de -20°C a 250°C. Se a temperatura de funcionamento do produto cair abaixo de -20°C, devem ser selecionados anéis O de EPDM.
6. Cable sem isolamento por defeito; se necessário, existem três tipos de materiais para escolher.Especifique no formulário de encomenda qualquer material de cabo alternativo necessário.
7No caso de existirem requisitos especiais, tais como fortes vibrações, forças de impacto súbito ou interferências eletromagnéticas ou RF intensas, informe-nos e indique-o na sua encomenda.
| Guia de encomendas |
| BPHT24 |
Transmissor de pressão |
| |
Código |
Esboço Construção |
| IX |
Exibir transmissor de pressão |
IIC/III |
Industrial General/ Transmissor de pressão de exibição |
| T |
Transmissor de pressão resistente a alta temperatura |
|
|
| |
Faixa de medição |
0~35Kpa...~20MPa |
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real |
| |
Código |
Fornecimento de energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Outros |
| |
Código |
Sinais de saída |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Código |
Conexão de pressão |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Outros |
| |
Código |
Conexão elétrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Saída de cabo selado |
| B4 |
2088 Cascas industriais |
| B5 |
2088 Cascas industriais com ecrã |
| B6 |
Outros |
| |
Código |
Tipo de pressão |
| G |
Pressão de medição |
| A |
Pressão absoluta |
| S |
Pressão de referência selada |
