BPHT24 Transmissor de sensor de pressão industrial de diafragma com sensor de estrutura totalmente de aço inoxidável
Product Details
| Modelo N.O.: | BPHT24 | Distância: | 0-10kpa~035mpa |
|---|---|---|---|
| Potência: | 5Vdc / 12-32Vdc | Produção: | 0.5-4.5VDC /4-20mA |
| Conectar: | M20*1,5 G1/2 1/2NPT | Tipo: | Sensor de pressão industrial do diafragma |
| Mediano de medição: | Líquido, gás, cola para bebidas, etc. | Grau de precisão: | 0.5%FS |
| Materiais: | Aço inoxidável | Personalização: | OEM e ODM |
| Destacar |
Sensor de pressão industrial do diafragma,BPHT24 Sensor de pressão industrial,Transmissor de pressão industrial de aço totalmente inoxidável |
||
Product Description

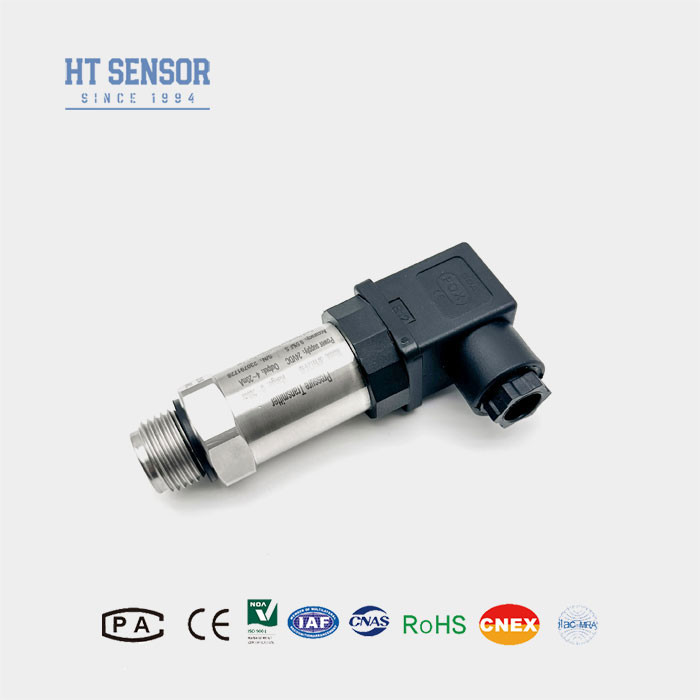

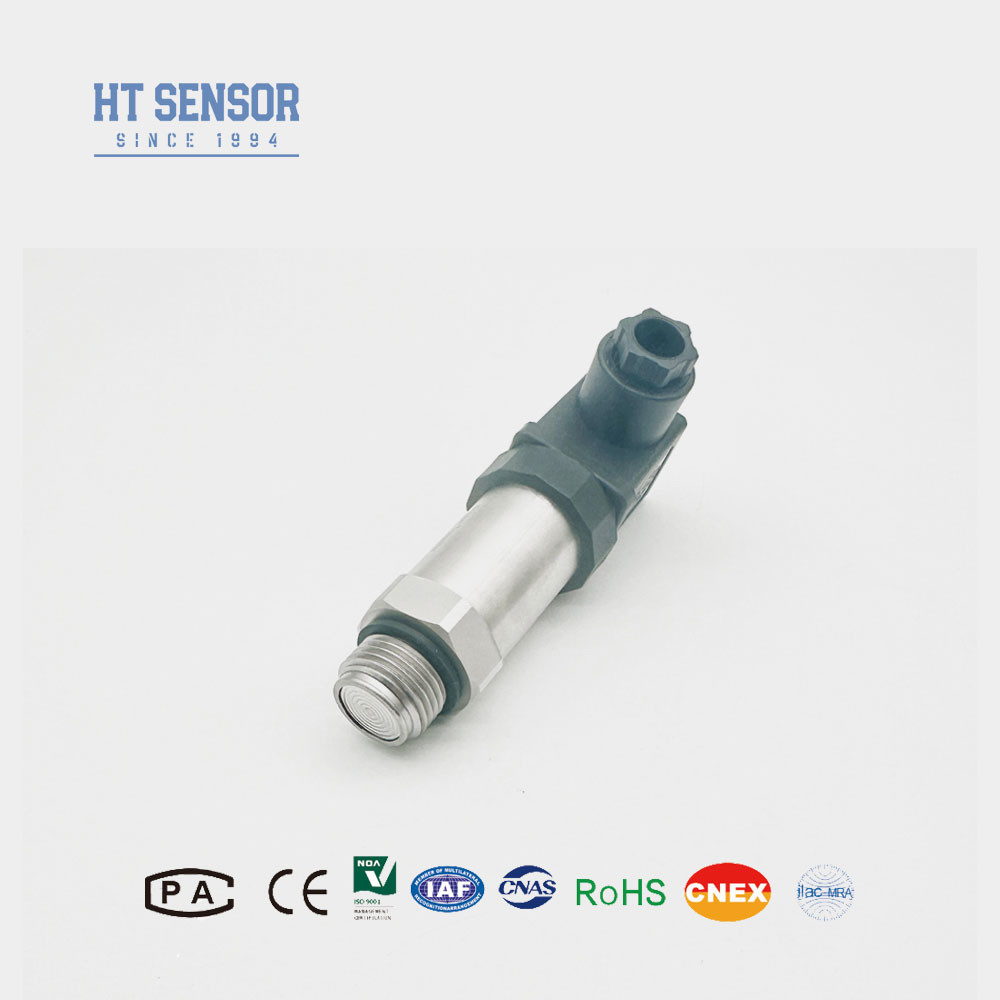

BPHT24 Transmissor de sensor de pressão industrial de diafragma com estrutura totalmente de aço inoxidável
BPHT24Sensor de pressão do diafragma
Introdução de um transmissor de sensores de pressão industrial de diafragma:
O transmissor de sensor de pressão de diafragma flush do tipo BPHT24 utiliza um núcleo de óleo isolado de silício com diafragma de placa da série HT como elemento de medição do sinal.Todos os componentes estão fechados dentro de uma caixa de aço inoxidável, que converte o sinal do sensor no sinal de corrente ou tensão de saída padrão exigido pelo cliente.
O transmissor de pressão de diafragma plano consiste num tensímetro e numa extremidade frontal de silício difuso.O diafragma de lavagem forte especialmente tratado na extremidade de medição do diafragma plano do estensímetro garante que as partículas duras no meio de medição não o danifiquemEste transmissor apresenta uma estrutura compacta, resistência à corrosão, resistência às vibrações, resistência ao impacto de partículas e uma ampla gama de compensação de temperatura.O tipo frontal de silício difuso incorpora um sistema de núcleo de silício difuso importado e utiliza tecnologia de ajuste e compensação digital para garantir desempenho confiável do produto e saída estável.
Características do produtode transmissor de sensor de pressão industrial com diafragma de descarga:
1Várias opções de interface de pressão.
2Concebido para aplicações higiénicas para evitar a escalação média.
3Alta precisão com uma estrutura totalmente de aço inoxidável.
4Fácil de limpar.
Aplicaçõesde um transmissor de sensor de pressão de diafragma:
1Adequado para a medição de gases e líquidos não corrosivos com 316L.
2Ideal para protecção do ambiente e indústrias químicas.
3. Utilizado nas indústrias marítima e aeronáutica.
4. Bem adequado para utilização nas indústrias médica, biofarmacêutica e de higiene alimentar.
| Parâmetros de desempenhode diafragma industrial de descarga Transmissor de sensor de pressão | |
| Faixa de medição | 0~10Kpa...~20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão |
Ex ia IIC T6 Ga |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,25 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Dicas de encomenda |
1Ao selecionar os produtos, certifique-se de que as partes de contacto com o meio de medição são compatíveis.
2Observe que os produtos à prova de explosão não incluem cabeças de exibição digital quando se faz um pedido.
3. Ao encomendar um transmissor com uma cabeça de display LCD ou LED, a potência do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto, recomendamos que os utilizadores instalem dispositivos antirelâmpago no local e assegurem a ligação à terra fiável do produto e da fonte de alimentação.
5A gama de temperatura de funcionamento nominal dos anéis de óleo de borracha de flúor é de -20°C a 250°C. Quando o produto funciona a uma temperatura inferior a -20°C, devem ser seleccionados os anéis de óleo de borracha de flúor EPDM.
6. Os cabos não estão incluídos por padrão. Se necessário, três materiais estão disponíveis para seleção. Salvo especificação em contrário, o material de cabo de polietileno pode ser usado.Se precisar de um material de cabo diferente, por favor especifique na sua ordem.
7Se houver requisitos especiais tais como vibração forte, força de impacto instantâneo, interferência eletromagnética ou de radiofrequência forte, por favor informe-nos e especifique na sua ordem.
| Guia de encomendasde um transmissor de sensor de pressão de diafragma | ||||||||
| BPHT24 | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IX | Exibir transmissor de pressão | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| T | Transmissor de pressão resistente a alta temperatura | |||||||
| Faixa de medição | 0~35Kpa...~20MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentes:
Q1: São É uma empresa de fabricação?
A1:Somos fabricantes com mais de 30 anos de experiência.
Q2:Produto personalizado
A2: Fornecemos serviços de OEM e Custom-Design.
Q3:Garantia de qualidade
A3: Os nossos produtos têm uma garantia limitada de 12 a 18 meses a partir da data de envio ao comprador original. A Hengtong substituirá ou reparará os produtos defeituosos gratuitamente.Esta garantia não se aplica a quaisquer unidades foram modificadas- Abusado, negligenciado.
Q4:Envio e embalagem
A4:Os produtos são geralmente enviados por expressos internacionais, incluindo UPS,FedEx,DHL e INT para frete pré-pago,também pode usar a sua conta de envio para recolher,embalagem de exportação padrão,Incluindo a certificação de inspecção.
Q5:Contacte-nos
A5:Temos uma equipe de vendas ativa e experiente para atendê-lo em questões técnicas e de negócios. Apenas deixe-nos uma mensagem ou clique no Serviço Online.
