BP155 Sensor de pressãoTransmissor
Introdução do sensor de pressão industrialTransmissor:

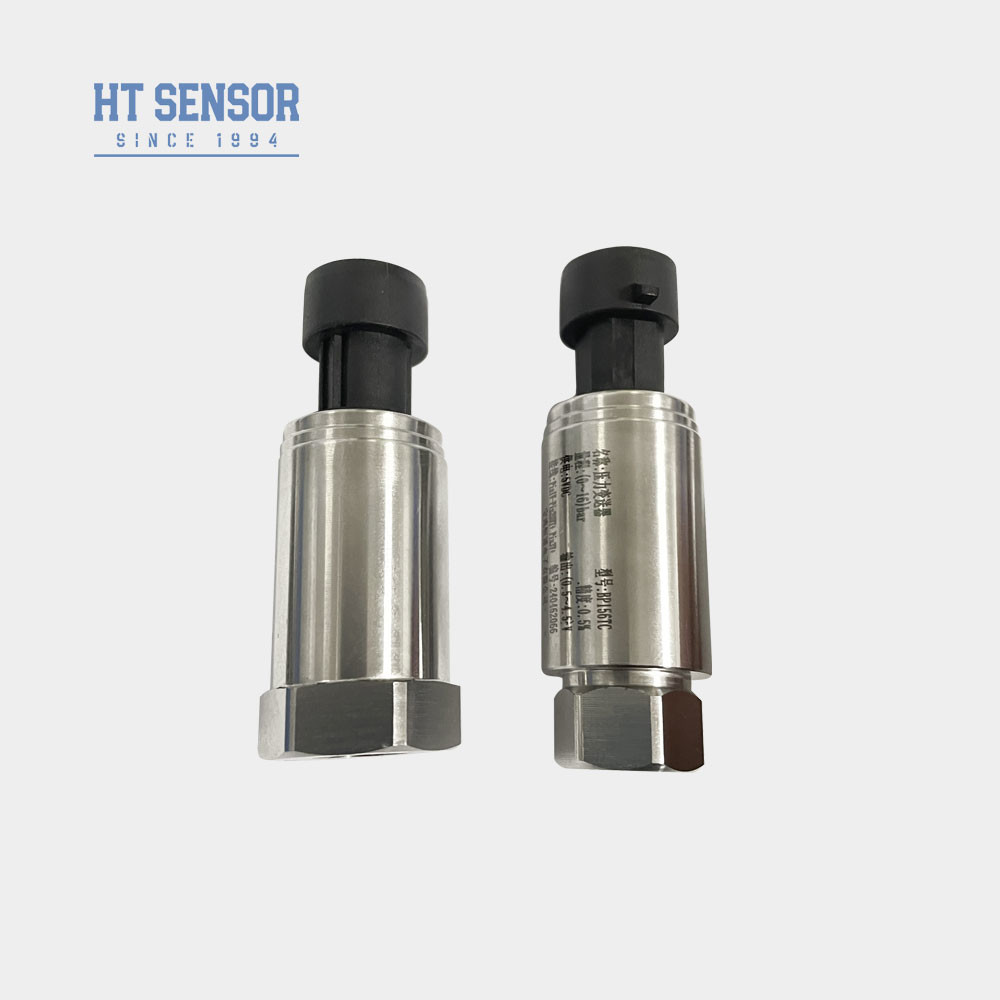

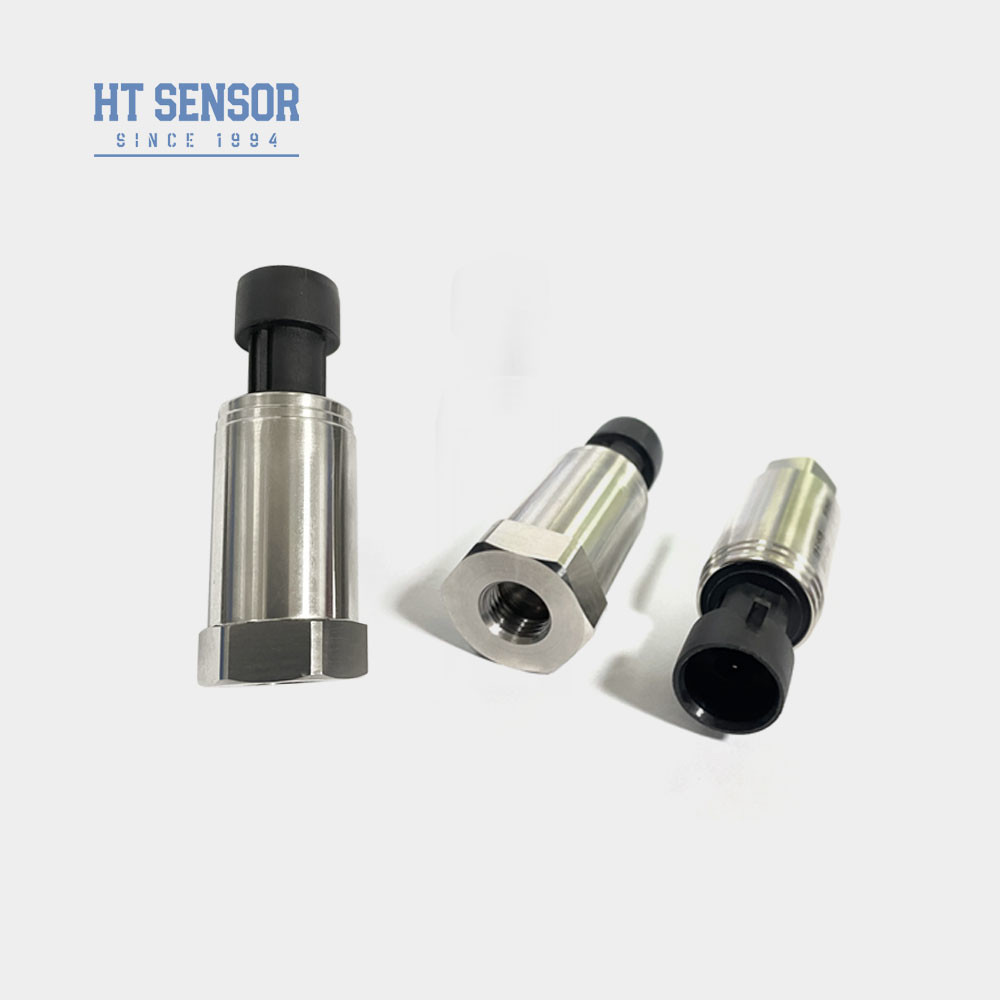

O transmissor de sensor de pressão industrial de pequeno tamanho BP155 é um transmissor de pressão de alta performance / relação preço lançado pela nossa empresa.Ele adota um núcleo de sensor de estrutura de filme plano e um circuito de amplificador especialmente personalizado. Após correcção linear e compensação de temperatura, pode satisfazer as necessidades de medição de pressão e controlo em várias condições ambientais.Os parâmetros são rigorosamente controlados.O produto inteiro passou pelos testes rigorosos e pelo rastreamento do envelhecimento dos componentes, produtos semiacabados e produtos acabados.forte capacidade anti-supercarga e elevada estabilidade.
O transmissor de pressão BP155 possui proteção antipolaridade, pode funcionar de forma estável e confiável por um longo tempo e é amplamente utilizado em ar condicionado, refrigeração, compressor, linha de produção automática,Controle hidráulico pneumático e outros campos.
Características do produtodeSensores de pressão industriaisTransmissor:
1Ampla gama de medição, estrutura de aço inoxidável, diversas formas de interface de pressão.
2Design compacto e leve.
AplicaçõesdeSensores de pressão industriaisTransmissor:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L.
2Aplicadas nas indústrias marítima e aeronáutica.
3Utilizado em sistemas de controlo hidráulico e pneumático.
| Parâmetros de desempenhodeSensores de pressão industriaisTransmissor: |
| Faixa de medição |
0kPa ~ 10kPa...20MPa |
| Tipo de pressão |
Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga |
≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese |
0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo |
± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência |
2.4Khz |
| Temperatura de compensação |
0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento |
-20oC a 80oC |
| Temperatura de armazenamento |
-40oC a 120oC |
| Vibração |
10 g,55 Hz ~ 2 kHz |
| Material de habitação |
304, 316L |
| Material do diafragma |
316L |
| Resistência ao isolamento |
100MΩ 100VDC |
| Classificação de protecção |
IP65 |
| Peso |
~ 0,25 kg |
| Sinais de saída |
Tensão de alimentação |
Tipo de saída |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 de fio |
| 0~10/20mA |
3 fios |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5~4.5V |
5VDC |
1Ao selecionar um produto, certifique-se de que o meio é compatível com o fluido de processo em contacto com o produto em estudo.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não vêm com ecrãs digitais.
3. Ao encomendar um transmissor com uma cabeça de exibição LCD ou LED, certifique-se de que a fonte de alimentação do transmissor é de pelo menos 20VDC.
4Para assegurar o funcionamento fiável do produto, recomenda-se a instalação de dispositivos de protecção contra raios no local e assegurar a correcta ligação do produto à terra com a fonte de alimentação.
5A gama de temperaturas de funcionamento nominal dos anéis O de borracha de flúor é de -20°C a 250°C. Se a temperatura de funcionamento do produto for inferior a -20°C, devem ser selecionados os anéis O EPDM.
6. Por defeito, os cabos são fornecidos sem plugues e cabos de cabo, com um comprimento de 1,5 metros e três opções de materiais disponíveis para seleção.será utilizado material de cabo de polietilenoSe for necessário um material de cabo diferente, especifique-o no formulário de encomenda.
7.Em caso de exigências especiais, tais como fortes vibrações, choques súbitos ou interferências eletromagnéticas ou de RF intensas, informe-nos e indique no formulário de encomenda.
| Guia de encomendas |
| BP15X |
Transmissor de pressão analógico |
| |
Código |
Esboço Construção |
| 5 |
Fecho de Packard |
6 |
Cabo de saída direta selado 1,5 metros |
| 7 |
Conector Mini Hirschmann |
8 |
Grande conector Hirschmann |
| |
Faixa de medição |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
ou MPa |
X: Indica o intervalo de medição real |
| |
Código |
Fornecimento de energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Outros |
| |
Código |
Sinais de saída |
|
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Código |
Conexão de pressão |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Outros (Flancas) |
| |
Código |
Conexão elétrica |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Cabo fechado saída 1,5 metros |
| B4 |
Outros |
| |
Código |
Tipo de pressão |
| G |
Pressão de medição |
| A |
Pressão absoluta |
| S |
Pressão de referência selada |
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos totalmente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
