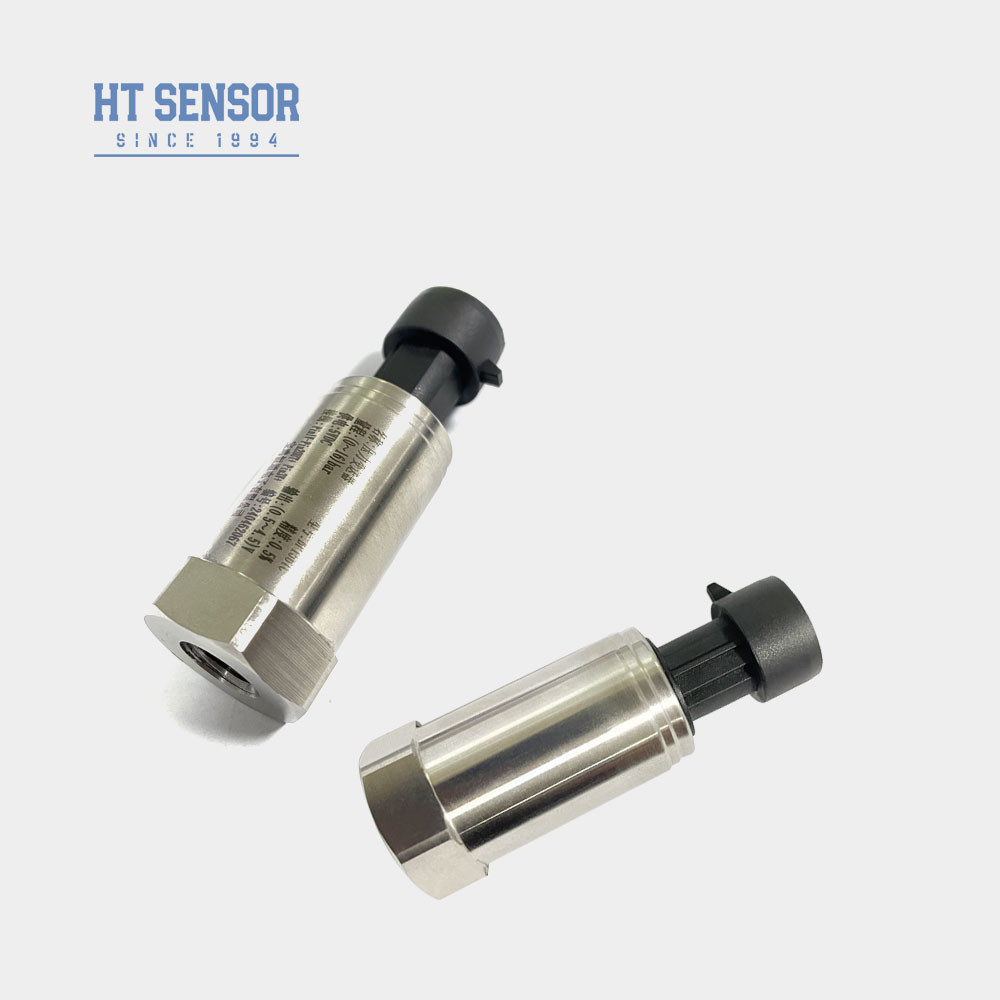

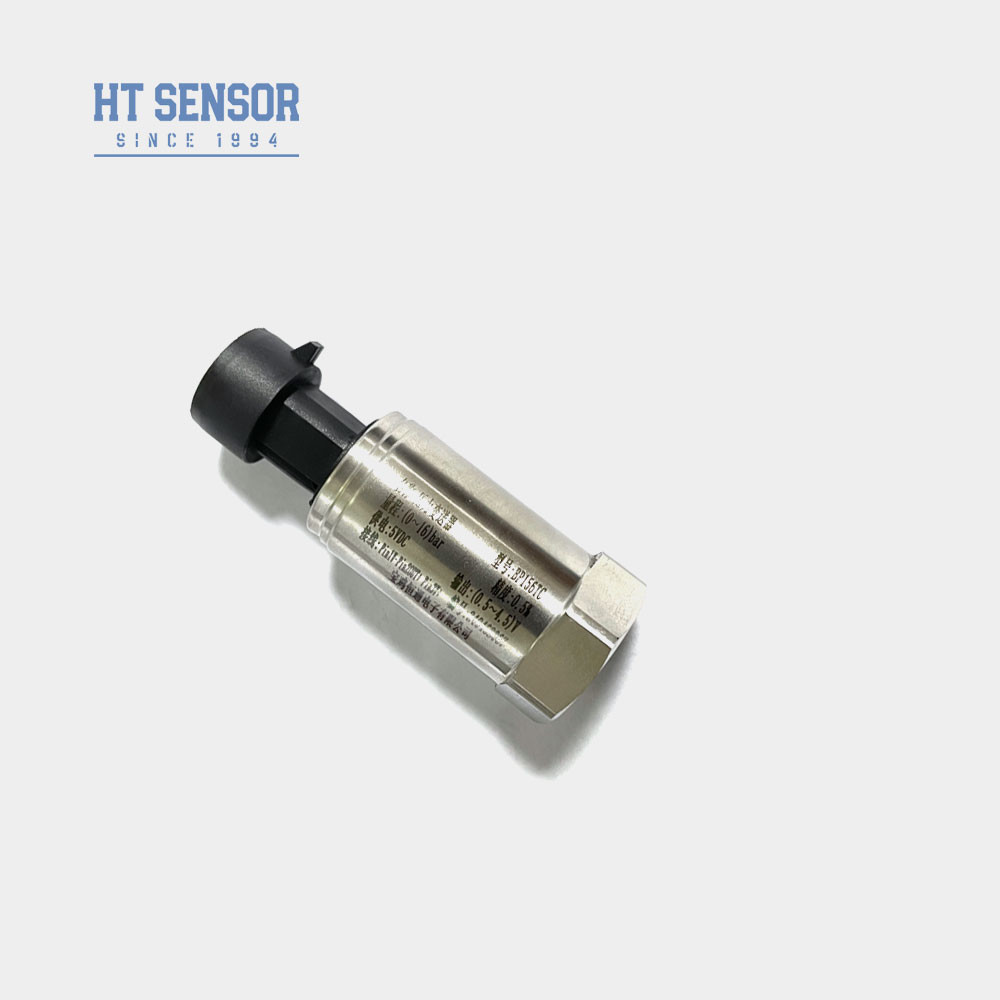

BP156 Transmissor de pressão
Introdução do sensor do transmissor de pressão:
O sensor de transmissor de pressão BP156 de pequeno porte é um produto rentável, concebido especificamente para compressores de ar e equipamentos de refrigeração.Incorpora tecnologia de ponta e está equipado com um circuito de transmissão de alto desempenho desenvolvido independentemente pela nossa empresaEste transmissor caracteriza-se pelo seu tamanho compacto, resistência à humidade robusta e excelentes capacidades de interferência anti-electromagnética.O produto foi submetido a testes rigorosos e seleção de envelhecimento dos componentes, produtos semiacabados e produtos acabados para garantir um desempenho estável e fiável.
Características do produtode sensor de transmissor de pressão:
1Ampla gama de medição, estrutura de aço inoxidável, diversas formas de interface de pressão.
2Design compacto e leve.
Aplicaçõesde sensor de transmissor de pressão:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L.
2Aplicadas nas indústrias marítima e aeronáutica.
3Utilizado em sistemas de controlo hidráulico e pneumático.
| Parâmetros de desempenhode sensor de transmissor de pressão: |
| Faixa de medição |
0kPa ~ 10kPa...20MPa |
| Tipo de pressão |
Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga |
≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese |
0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo |
± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência |
2.4Khz |
| Temperatura de compensação |
0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento |
-20oC a 80oC |
| Temperatura de armazenamento |
-40oC a 120oC |
| Vibração |
10 g,55 Hz ~ 2 kHz |
| Material de habitação |
304, 316L |
| Material do diafragma |
316L |
| Resistência ao isolamento |
100MΩ 100VDC |
| Classificação de protecção |
IP65 |
| Peso |
~ 0,25 kg |
| Sinais de saída |
Tensão de alimentação |
Tipo de saída |
| 4 ~ 20 mA |
12 ~ 30VDC |
2/3/4 de fio |
| 0~10/20mA |
3 fios |
| 0/1 ~ 5V |
| 0/1 ~ 10V |
| 0.5~4.5V |
5VDC |
1Ao selecionar um produto, certifique-se de que o meio é compatível com o fluido de processo em contacto com o produto em estudo.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não vêm com ecrãs digitais.
3. Ao encomendar um transmissor com uma cabeça de exibição LCD ou LED, certifique-se de que a fonte de alimentação do transmissor é de pelo menos 20VDC.
4Para assegurar o funcionamento fiável do produto, recomenda-se a instalação de dispositivos de protecção contra raios no local e assegurar a correcta ligação do produto à terra com a fonte de alimentação.
5A gama de temperaturas de funcionamento nominal dos anéis O de borracha de flúor é de -20°C a 250°C. Se a temperatura de funcionamento do produto for inferior a -20°C, devem ser selecionados os anéis O EPDM.
6. Por defeito, os cabos são fornecidos sem plugues e cabos de cabo, com um comprimento de 1,5 metros e três opções de materiais disponíveis para seleção.será utilizado material de cabo de polietilenoSe for necessário um material de cabo diferente, especifique-o no formulário de encomenda.
7.Em caso de exigências especiais, tais como fortes vibrações, choques súbitos ou interferências eletromagnéticas ou de RF intensas, informe-nos e indique no formulário de encomenda.
| Guia de encomendas |
| BP15X |
Transmissor de pressão analógico |
| |
Código |
Esboço Construção |
| 5 |
Fecho de Packard |
6 |
Cabo de saída direta selado 1,5 metros |
| 7 |
Conector Mini Hirschmann |
8 |
Grande conector Hirschmann |
| |
Faixa de medição |
0kPa ~ 10kPa...5MPa |
(0-X) Kpa
ou MPa |
X: Indica o intervalo de medição real |
| |
Código |
Fornecimento de energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Outros |
| |
Código |
Sinais de saída |
|
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Código |
Conexão de pressão |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Outros (Flancas) |
| |
Código |
Conexão elétrica |
| B1 |
Hirschmann |
| B2 |
PG7 |
| B3 |
Cabo fechado saída 1,5 metros |
| B4 |
Outros |
| |
Código |
Tipo de pressão |
| G |
Pressão de medição |
| A |
Pressão absoluta |
| S |
Pressão de referência selada |
Perguntas frequentes:
Q1: É uma empresa de fabricação?
A1:Somos fabricantes com mais de 29 anos de experiência.
Q2:Produto personalizado
A2: Fornecemos serviços de OEM e Custom-Design.
Q3:Garantia de qualidade
A3: Os nossos produtos têm uma garantia limitada de 12 a 18 meses a partir da data de envio ao comprador original. A Hengtong substituirá ou reparará os produtos defeituosos gratuitamente.Esta garantia não se aplica a quaisquer unidades foram modificadas- Abusado, negligenciado.
Q4:Envio e embalagem
A4:Os produtos são geralmente enviados por expressos internacionais, incluindo UPS,FedEx,DHL e INT para frete pré-pago,também pode usar sua conta de envio para recolher,embalagem de exportação padrão,Incluindo a certificação de inspecção.
