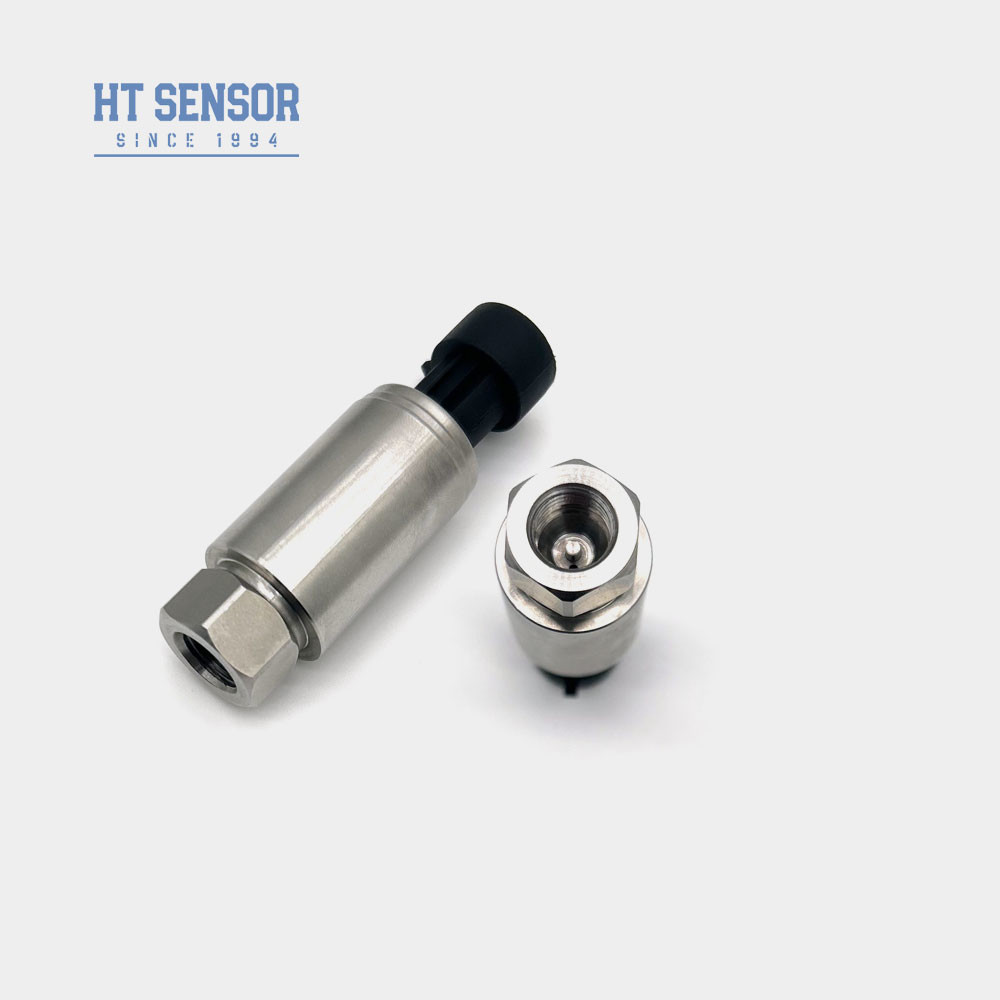

7/16UNF Sensor de transmissão de pessagem feminina para transdutor de pressão de ar condicionado
Product Details
| Modelo N.O.: | BP155 | Material de habitação: | 304S.S. |
|---|---|---|---|
| Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada | Sensor: | Sensor de pressão de silício / Sensor cerâmico |
| Marca comercial: | Sensor HT | Tipo: | Sensor do transmissor de pressão normal |
| Mediano de medição: | Gás e líquidos | Grau de precisão: | 0.5g |
| Intervalo de pressão: | 0kpa~10kpa...20MPa | Personalização: | Disponível |
| Destacar |
Sensor de transmissão do transdutor de ar condicionado.,Female Pessure Transmitter Sensor |
||
Product Description

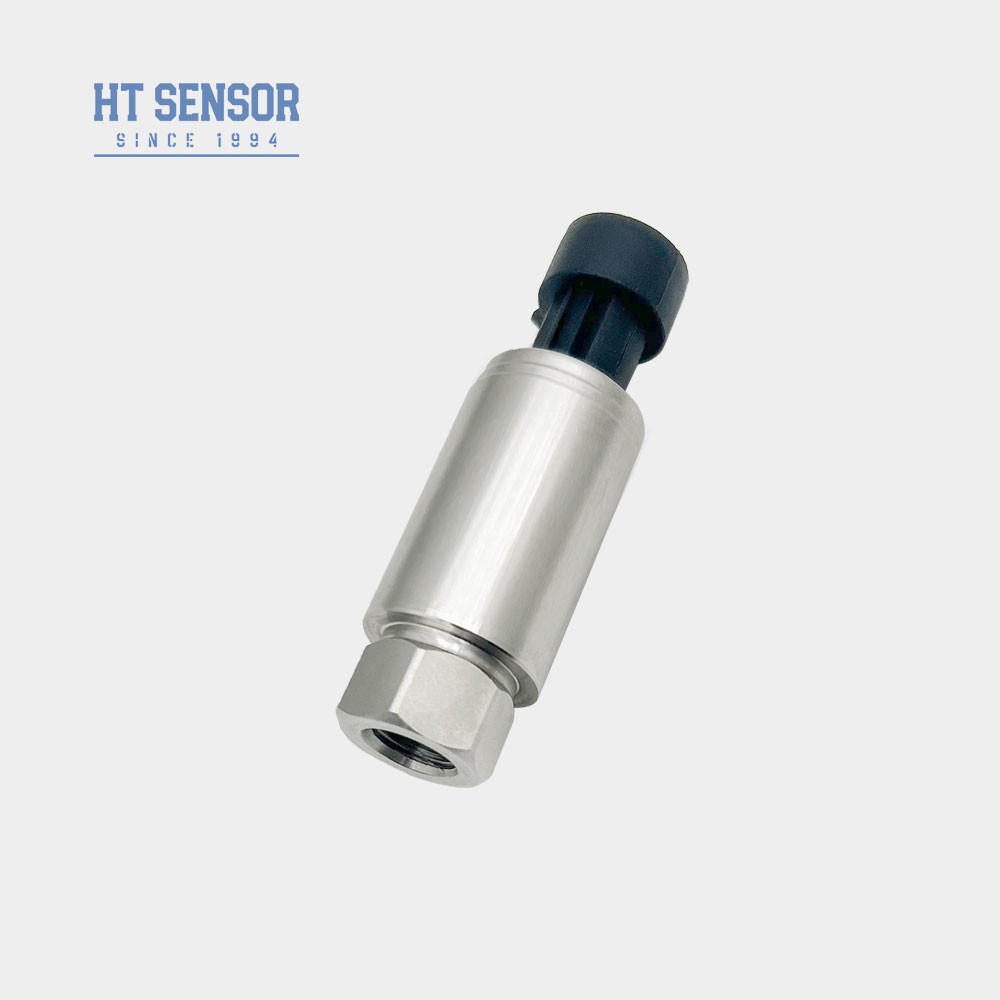

7/16UNF Sensor de transmissão de pessagem feminina para transdutor de ar condicionado
BP156 Transmissor de pressão
Introdução do sensor do transmissor de pressão:
O sensor de transmissor de pressão BP156 de pequeno porte é um produto rentável, concebido especificamente para compressores de ar e equipamentos de refrigeração.Incorpora tecnologia de ponta e está equipado com um circuito de transmissão de alto desempenho desenvolvido independentemente pela nossa empresaEste transmissor caracteriza-se pelo seu tamanho compacto, resistência à humidade robusta e excelentes capacidades de interferência anti-electromagnética.O produto foi submetido a testes rigorosos e seleção de envelhecimento dos componentes, produtos semiacabados e produtos acabados para garantir um desempenho estável e fiável.
Características do produtode sensor de transmissor de pressão:
1Ampla gama de medição, estrutura de aço inoxidável, diversas formas de interface de pressão.
2Design compacto e leve.
Aplicaçõesde sensor de transmissor de pressão:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L.
2Aplicadas nas indústrias marítima e aeronáutica.
3Utilizado em sistemas de controlo hidráulico e pneumático.
| Parâmetros de desempenhode sensor de transmissor de pressão: | |
| Faixa de medição | 0kPa ~ 10kPa...20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação de protecção | IP65 |
| Peso | ~ 0,25 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |

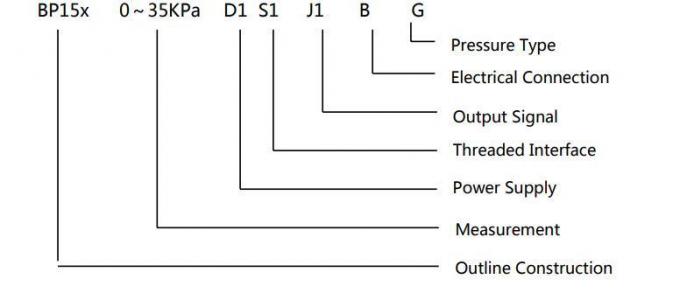

| Exemplos de seleção |
| Dicas de encomenda |
1Ao selecionar um produto, certifique-se de que o meio é compatível com o fluido de processo em contacto com o produto em estudo.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não vêm com ecrãs digitais.
3. Ao encomendar um transmissor com uma cabeça de exibição LCD ou LED, certifique-se de que a fonte de alimentação do transmissor é de pelo menos 20VDC.
4Para assegurar o funcionamento fiável do produto, recomenda-se a instalação de dispositivos de protecção contra raios no local e assegurar a correcta ligação do produto à terra com a fonte de alimentação.
5A gama de temperaturas de funcionamento nominal dos anéis O de borracha de flúor é de -20°C a 250°C. Se a temperatura de funcionamento do produto for inferior a -20°C, devem ser selecionados os anéis O EPDM.
6. Por defeito, os cabos são fornecidos sem plugues e cabos de cabo, com um comprimento de 1,5 metros e três opções de materiais disponíveis para seleção.será utilizado material de cabo de polietilenoSe for necessário um material de cabo diferente, especifique-o no formulário de encomenda.
7.Em caso de exigências especiais, tais como fortes vibrações, choques súbitos ou interferências eletromagnéticas ou de RF intensas, informe-nos e indique no formulário de encomenda.
| Guia de encomendas | |||||||||
| BP15X | Transmissor de pressão analógico | ||||||||
| Código | Esboço Construção | ||||||||
| 5 | Fecho de Packard | 6 | Cabo de saída direta selado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Grande conector Hirschmann | ||||||
| Faixa de medição | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real | ||||||||
| Código | Fornecimento de energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Outros | ||||||||
| Código | Sinais de saída | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Código | Conexão de pressão | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Outros (Flancas) | ||||||||

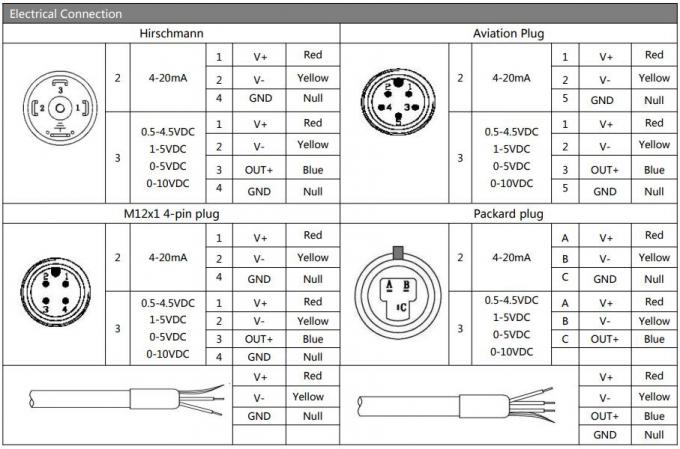

| Código | Conexão elétrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cabo fechado saída 1,5 metros | ||||||||
| B4 | Outros | ||||||||
| Código | Tipo de pressão | ||||||||
| G | Pressão de medição | ||||||||
| A | Pressão absoluta | ||||||||
| S | Pressão de referência selada | ||||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, os nossos engenheiros podem adaptar os produtos às necessidades específicas. Fornecemos serviços OEM e ODM.
3P: O que é?Garantia de Qualidade?
R: Os nossos produtos têm uma garantia limitada de 12 a 18 meses a partir da data de envio ao comprador original. A Hengtong substituirá ou reparará os produtos defeituosos gratuitamente.Esta garantia não se aplica a quaisquer unidades foram modificadas- Abusado, negligenciado..
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e o nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota por rede de PC éSempre disponível.
