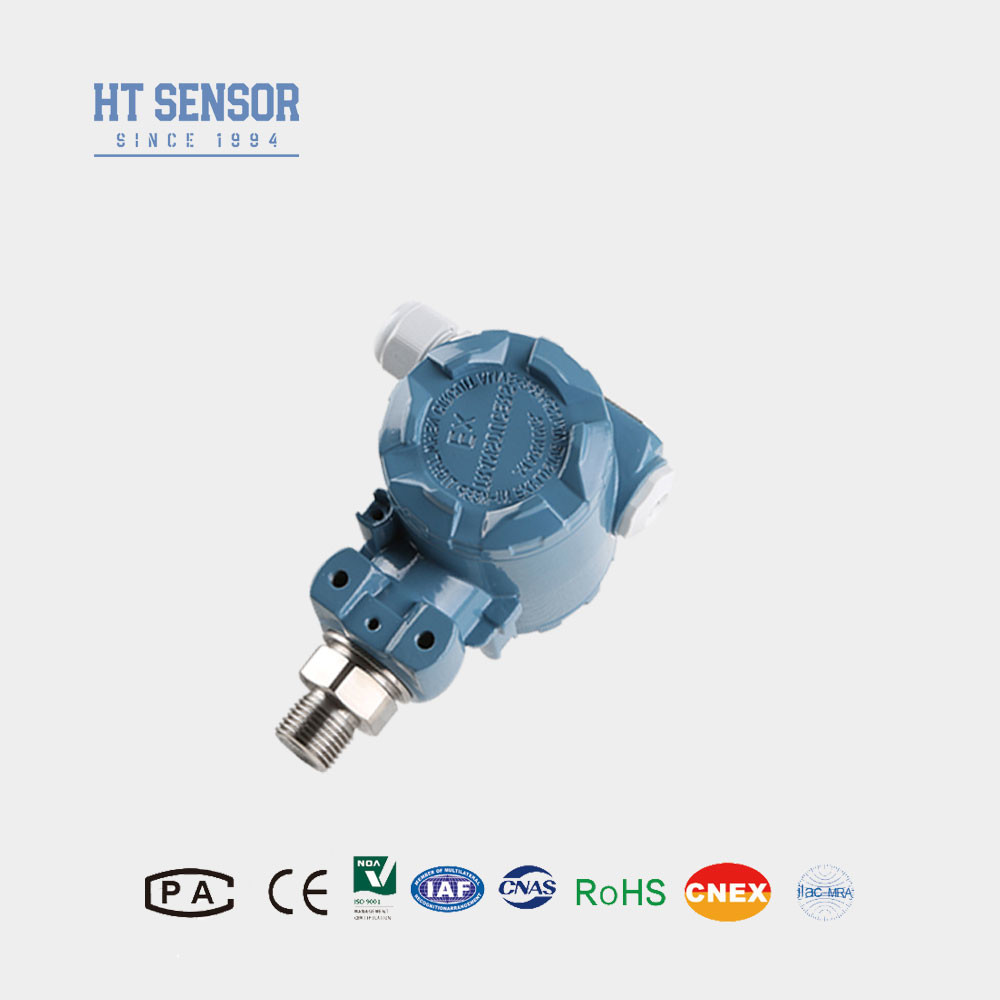

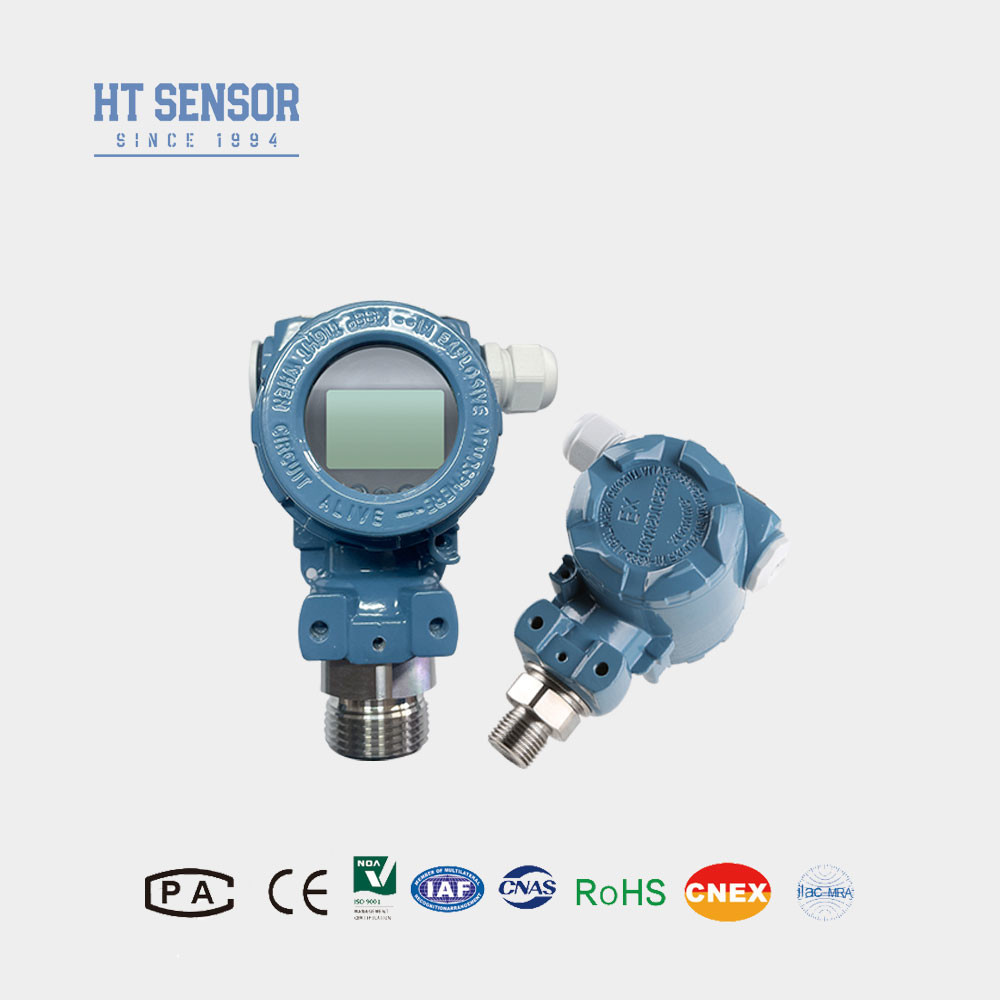

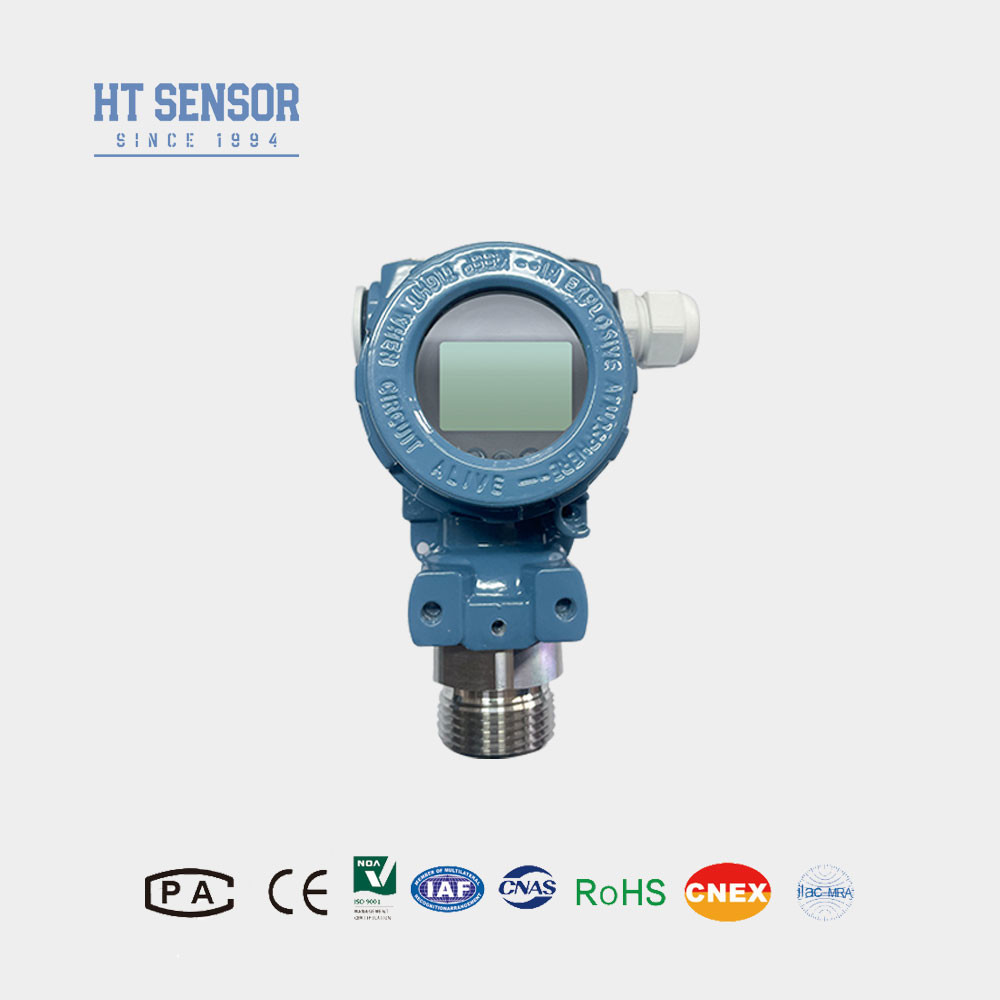

Transmissor de pressão BP93420-III
Introdução da pressão industrialTransmissorSensor:
O transmissor do sensor de pressão industrial BP93420-III possui um núcleo de pressão de aço inoxidável e um circuito de processamento de amplificador em miniatura.e a interface de instalação pode ser personalizada para atender às exigências do usuárioEsta série de produtos é amplamente utilizada no controlo de processos industriais, equipamento hidráulico, indústria química,e outros sectores em que prevalecem condições ambientais adversas.
Características do produtodepressão industrialTransmissorSensor:
1Ampla gama de medições, diversas formas de interface de pressão.
2.Nível de proteção IP65.
3Várias formas de sinal de saída.
Aplicaçõesdepressão industrialTransmissorSensor:
1Adequado para medir a pressão de gases e líquidos não corrosivos em aço inoxidável 316L.
2Petróleo, química, metalurgia, energia e hidrologia.
3- Medição e controlo da pressão em ambientes industriais exteriores adversos.
4. Utilizado em sistemas de controlo hidráulico e pneumático.
| Parâmetros de desempenhode 2088 sensor de transmissor de pressão |
| Faixa de medição |
- 100kPa... 0kPa ~ 10kPa... 40MPa |
| Tipo de pressão |
Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga |
≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC |
±0,25% (típico) ±0,5% (máximo) |
| Repetitividade |
≤ ± 0,1% FS |
| Histerese |
≤ ± 0,1% FS |
| Estabilidade a longo prazo |
± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa |
± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência |
2.4Khz |
| Temperatura de compensação |
0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento |
-20oC a 80oC |
| Temperatura de armazenamento |
-40oC a 120oC |
| Vibração |
10 g,55 Hz ~ 2 kHz |
| Material de habitação |
Alumínio fundido |
| Material do diafragma |
316L |
| Resistência ao isolamento |
100MΩ 100VDC |
| Classificação à prova de explosão |
Ex ia IIC T6 Ga |
| Classificação de protecção |
IP65 |
| Selo O-Ring |
Fibras de polietileno |
| Peso |
~ 1,2 kg |
1Ao selecionar um produto, certifique-se de que o meio em estudo é compatível com a parte de contacto do produto.
2. Ao encomendar um transmissor com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 12VDC.
3A fim de assegurar o funcionamento fiável do produto, recomenda-se instalar no local um dispositivo de protecção contra raios e assegurar a ligação à terra fiável do produto e da fonte de alimentação.
4. O cabo padrão não vem com o cabo. Se necessário, comunique-se com o vendedor com antecedência.
5Em caso de forte vibração, golpe instantâneo, interferência eletromagnética ou de radiofrequência e outros requisitos especiais, por favor, informe-nos e indique na ordem.
| Guia de encomendas |
| BP93420XX |
Transmissor de pressão |
| |
Código |
Esboço Construção |
| IB |
Transmissor de pressão geral |
IX |
Exibir transmissor de pressão |
| IE |
Transmissor de pressão de aviação resistente a choques |
IIC/III |
Industrial General/ Transmissor de pressão de exibição |
| Se |
Transmissor de pressão à prova de umidade |
IIE/IIIE |
Transmissor de pressão geral/exibido |
| IN |
Transmissor de pressão dedicado para ar condicionado |
|
|
| IC |
Transmissor de pressão de alta temperatura |
|
|
| QI/QIT |
Grande diafragma/transmissor de pressão de alta temperatura |
|
|
| |
Faixa de medição |
- 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real |
| |
Código |
Fornecimento de energia |
| D1 |
24VDC |
| D2 |
5VDC |
| D3 |
Outros |
| |
Código |
Sinais de saída |
| S1 |
4 ~ 20mADC |
S5 |
0~20mADC |
| S2 |
1 ~ 5VDC |
S6 |
0~10VDC |
| S3 |
0~5VDC |
S7 |
0.5~4.5VDC |
| S4 |
0~10mADC |
|
|
| |
Código |
Conexão de pressão |
| J1 |
M20×1.5 |
| J2 |
G1/2 |
| J3 |
G1/4 |
| J4 |
7/16-20UNF |
| J5 |
Outros |
| |
Código |
Conexão elétrica |
| B1 |
Hirschmann |
| B2 |
PG7 Plug |
| B3 |
Saída de cabo selado |
| B4 |
2088 Cascas industriais |
| B5 |
2088 Cascas industriais com ecrã |
| B6 |
Outros |
| |
Código |
Tipo de pressão |
| G |
Pressão de medição |
| A |
Pressão absoluta |
| S |
Pressão de referência selada |
Perguntas frequentes:
1Q1: Você é uma empresa de fabricação?
A1: Somos um fabricante com mais de 29 anos de experiência.
2Q2: Produto personalizado
A2: Oferecemos serviços de OEM e design personalizado.
3Q3: Garantia da qualidade
R3: Os nossos produtos vêm com uma garantia limitada de 12 a 18 meses a partir da data de envio ao comprador original. A Hengtong substituirá ou reparará os produtos defeituosos gratuitamente.Esta garantia não se aplica a unidades que tenham sido modificadas, mal utilizados ou negligenciados.
4Q4: Envio e embalagem
R4: Os produtos são geralmente enviados por expressos internacionais, incluindo UPS, FedEx, DHL e INT para frete pré-pago.A embalagem padrão para exportação está incluída junto com a certificação de inspecção.
5Q5: Contacte-nos
A5: Temos uma equipa de vendas activa e experiente disponível para o ajudar com questões técnicas e questões de negócio.
