Sensor de transmissão de pressão do conector eletrônico de fio M12 para ensaio de pressão de água e óleo
Product Details
| Modelo N.O.: | BP156-M | Material de habitação: | 316LS.S. ou 304S.S. |
|---|---|---|---|
| Tipo de pressão: | Pressão de medição/pressão absoluta/pressão selada | Marca comercial: | Sensor HT |
| Tipo de estrutura: | Sensor de pressão de silício difuso | Mediano de medição: | Líquido e ar |
| Intervalo de pressão: | 0kpa~10kpa...20MPa | Produção: | 4-20mA /0,5-4,5Vdc |
| Personalização: | OEM e ODM | Conector: | M12*1 |
| Destacar |
Teste de óleo Sensor de transmissor de pressão,Sensor do transmissor de pressão de água,M12 Sensor de transmissor de pressão do conector |
||
Product Description
12 Sensor de transmissão de pressão do conector electrónico para ensaio de pressão de água e óleo

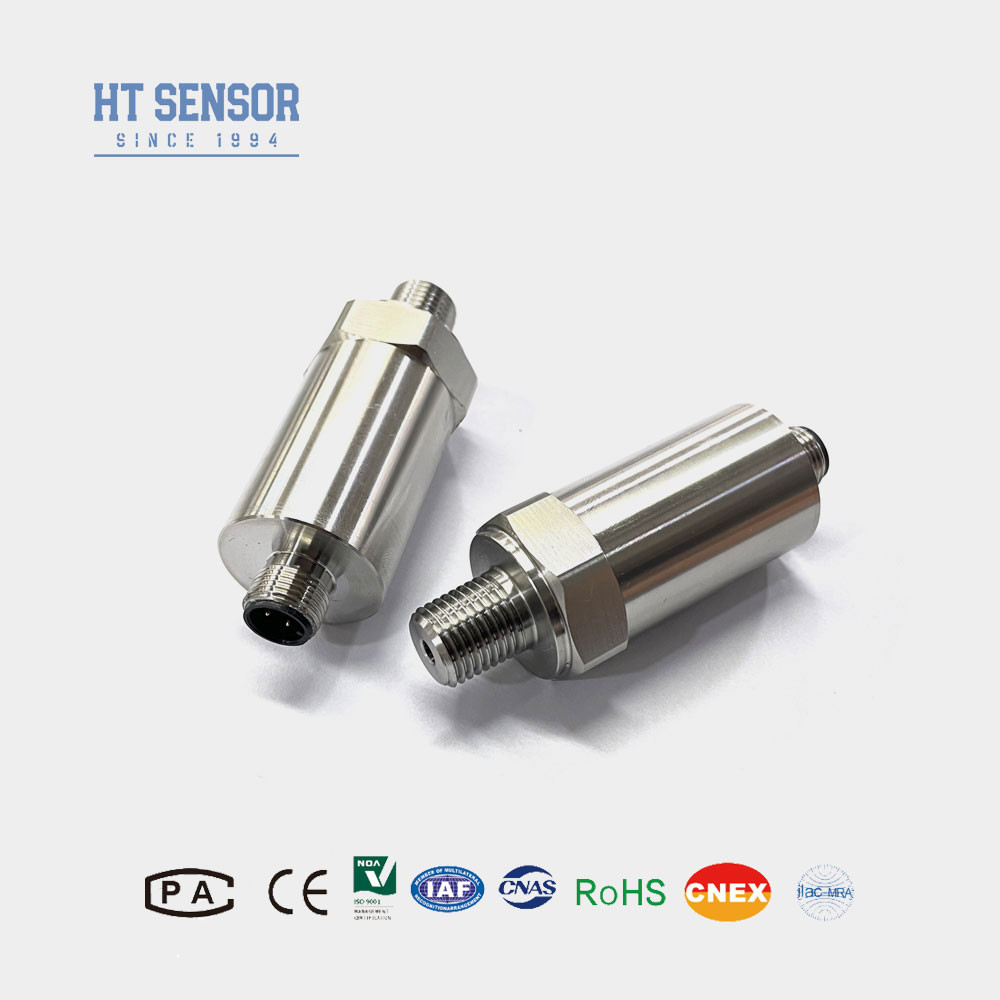

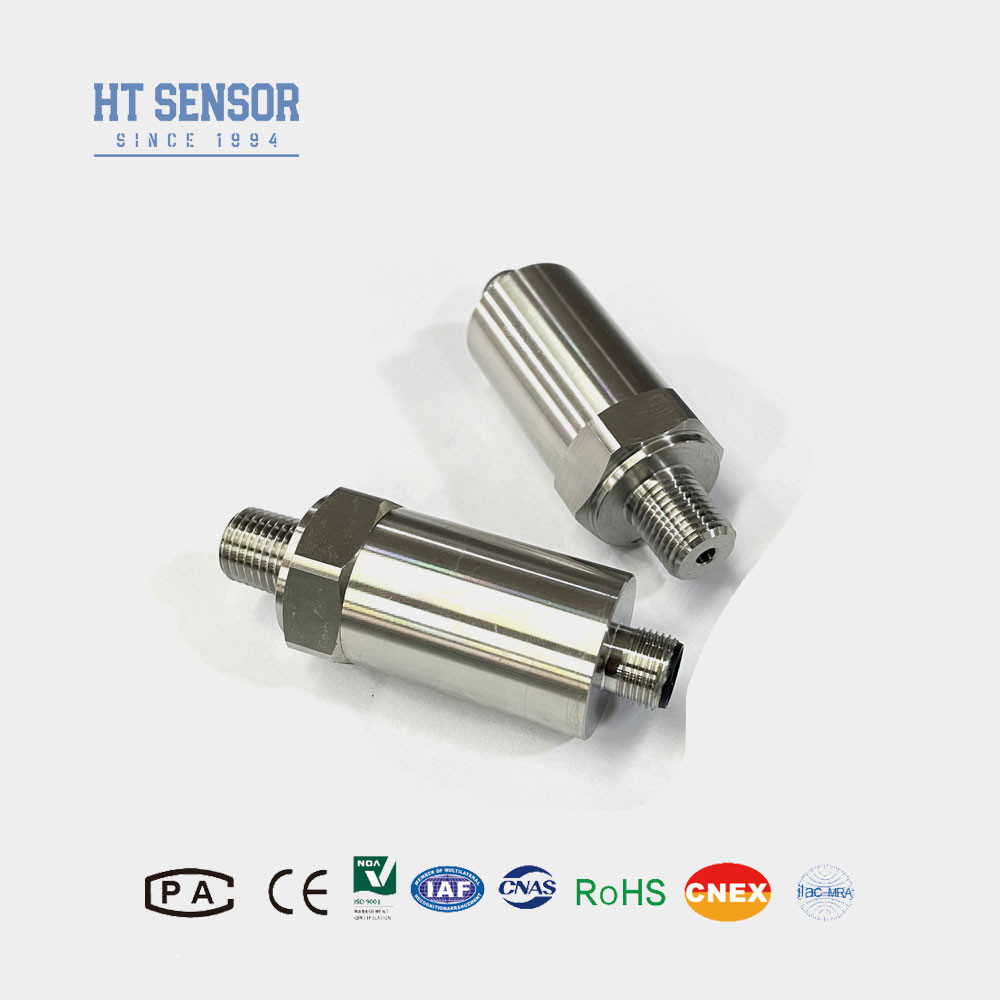

Sensor de transmissor de pressão BP156-M
Introdução de um sensor de mini-transmissor de pressão:
O sensor de transmissor de pressão em miniatura BP156-M utiliza um sensor de pressão piezorresistivo com um diafragma isolado de aço inoxidável como elemento de detecção de sinal.Após ser submetido a ensaios automáticos e compensação de ajuste fino a laser, o circuito do amplificador em aço inoxidável converte o sinal do sensor num sinal de saída padrão.sensibilidadeEstes produtos encontram amplas aplicações em indústrias como o petróleo, a indústria química, a metalurgia, a central eléctrica, a hidrologia para medição e controlo de pressão.
Características do produtode micro sensor de transmissão de pressão:
1Intervalo de temperatura: -20 a 85oC;
2• Ampla gama de temperaturas de funcionamento de -40°C a 125°C;
3. Sensor de pressão de alto desempenho;
4Várias opções de saída disponíveis: 4~20mA/0,5~4,5V/1~5V/0~5V;
5. Dimensões compactas com dimensionamento personalizável disponível;
6. M12 Conector incluído;
7. Serviços de OEM, ODM e personalização oferecidos.
Aplicaçõesde micro sensor de transmissão de pressão:
1Medição da pressão de gases e líquidos não corrosivos utilizando aço inoxidável 316L.
2Aplicadas nas indústrias marítima e aeronáutica.
3Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia.
4. Empregados em sistemas de controlo hidráulico e pneumático.
| Parâmetros de desempenho de micro sensor de transmissão de pressão: | |
|---|---|
| Faixa de medição | 0kPa ~ 10kPa...20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ± 0,25% (tipo) ± 0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex ia IIC T6 Ga |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,05 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
| Exemplos de seleção |
| Dicas de encomenda |
1Ao selecionar um produto, certifique-se de que o meio em estudo é compatível com a parte de contacto do produto.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem um ecrã digital.
3Para assegurar o funcionamento fiável do produto, é aconselhável instalar dispositivos de protecção contra raios no local e assegurar que o produto e a fonte de alimentação estejam ligados à terra de forma fiável.
4. Cable Sem cabo por padrão. Três materiais estão disponíveis se necessário. Se não houver instruções especiais, materiais de cabo de polietileno podem ser usados. Se você precisar de um material de cabo diferente, você pode escolher um material diferente.Especifique no formulário de encomenda.
5Em caso de exigências especiais, tais como fortes vibrações, força de impacto instantânea, interferências eletromagnéticas ou RF fortes, por favor informe-nos e indique na ordem.
| Guia de encomendasde micro sensor de transmissão de pressão | |||||||||
| BP15X | Transmissor de pressão analógico | ||||||||
| Código | Esboço Construção | ||||||||
| 5 | Fecho de Packard | 6 | Cabo de saída direta selado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Grande conector Hirschmann | ||||||
| Faixa de medição | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real | ||||||||
| Código | Fornecimento de energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Outros | ||||||||
| Código | Sinais de saída | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Código | Conexão de pressão | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Outros (Flancas) | ||||||||
| Código | Conexão elétrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cabo fechado saída 1,5 metros | ||||||||
| B4 | Outros | ||||||||
| Código | Tipo de pressão | ||||||||
| G | Pressão de medição | ||||||||
| A | Pressão absoluta | ||||||||
| S | Pressão de referência selada | ||||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade, excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem personalizar os produtos para atender às necessidades específicas.
3Qual é a sua capacidade de produção?
R: A nossa fábrica pode produzir até 30 000 sensores de pressão por mês, por isso estamos bem equipados para atender às necessidades de encomendas em larga escala.Recomenda-se que contacte a nossa equipa de vendas com antecedência para garantir um calendário de produção e entrega suave.
4Q: Qual é o prazo de entrega geral?
R: Modelo padrão 5 a 8 dias úteis. Produtos personalizados podem variar.
5Q: Qual é o preço do produto?
A: Preços competitivos, descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é o período de garantia do seu produto?
A: Nosso período de garantia é de 24 meses após a entrega, responder à sua pergunta dentro de 24 horas após a venda, orientação remota através da rede de PC a qualquer momento.
