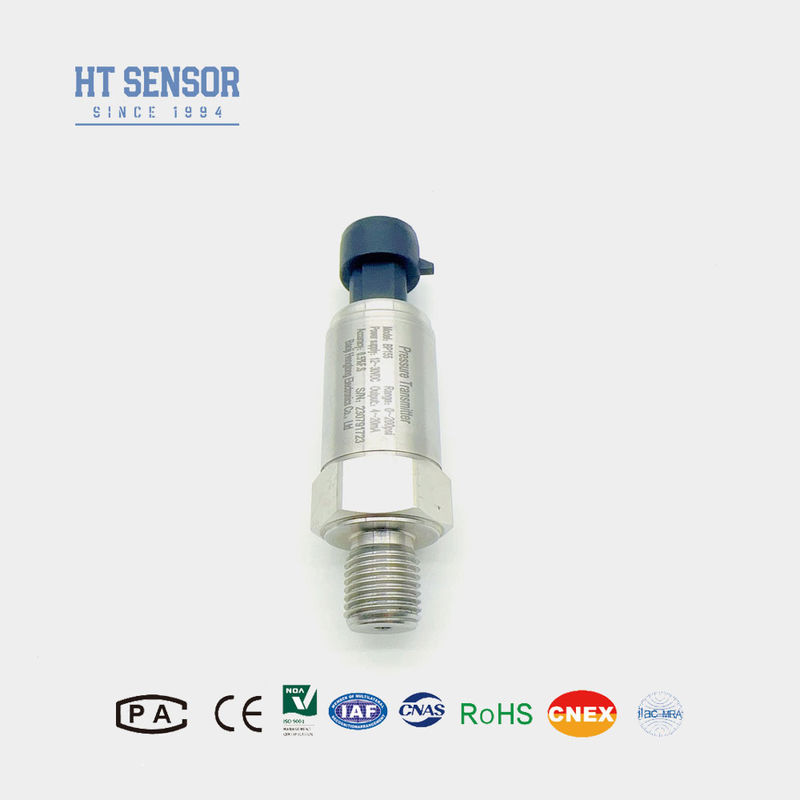

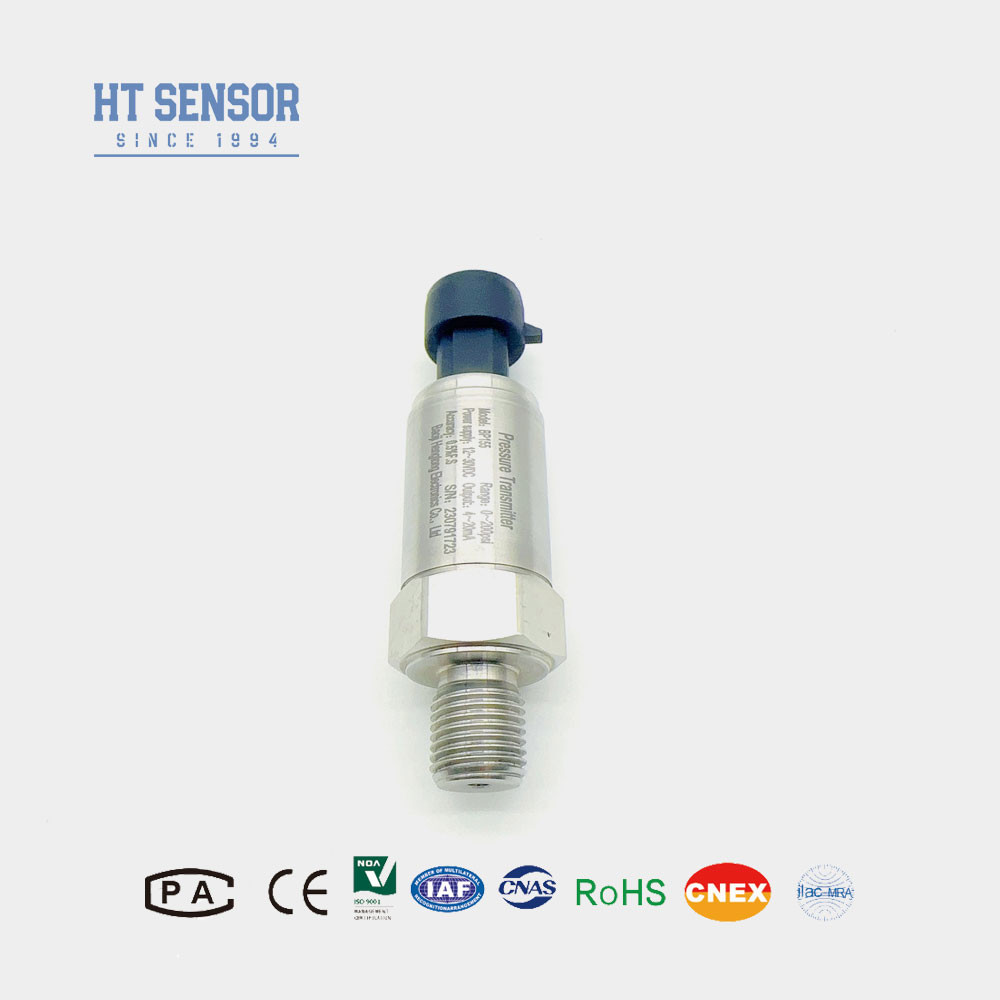

BP155 Sensor de transmissor de pressão industrial saída 0,5-4,5VDC para transdutor HAVC
Product Details
| Modelo N.O.: | BP155 | Potência: | 5VDC |
|---|---|---|---|
| Produção: | 0.5-4.5VDC | Estabilidade a longo prazo: | 0.2f.S./ano |
| Especificações: | Sensor de pressão de silício de difusão | Código do SH: | 9026201090 |
| Tipo: | Sensor do transmissor de pressão normal | Mediano de medição: | ar líquido |
| Intervalo de pressão: | 0kpa~10kpa...20MPa | Classificação IP: | IP65 |
| Destacar |
Sensor de transmissão de pressão HAVC,0Sensor de transmissor de pressão de 0 |
||
Product Description

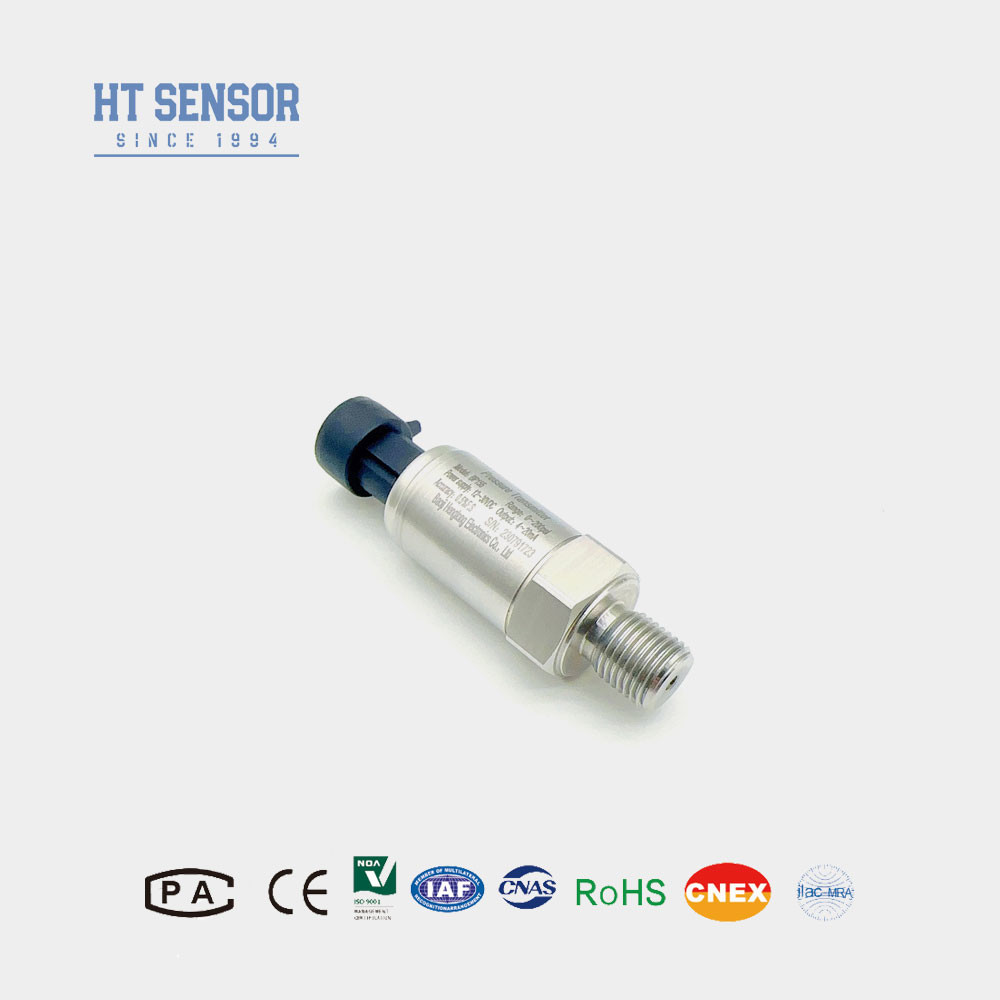

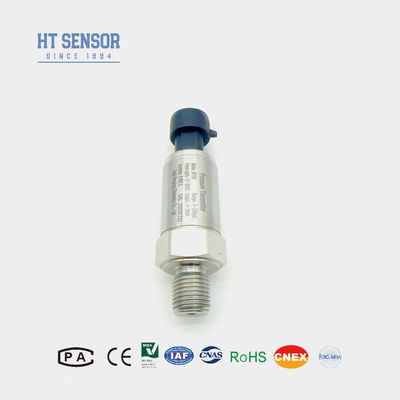

BP155 Sensor de transmissor de pressão industrial 0,5-4,5VDC saída para Havcor
BP155 Sensor de transmissão de pressão
Introdução do sensor do transmissor de pressão:
O sensor de pressão da série BP155 tem um design de sensor de luz, estrutura compacta, fácil de instalar e economizar espaço.O sensor de pressão de silício difuso foi concebido para ser facilmente calibrado e para garantir medições precisasEstes sensores de pressão são amplamente utilizados na indústria automóvel, incluindo sistemas de monitorização da pressão dos pneus.
| Parâmetros de desempenho do sensor do transmissor de pressão | |
| Faixa de medição | 0kPa ~ 10kPa...20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ≤ 0,1%FS |
| Histerese | ≤ 0,1%FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex II C T6 Ga |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,25 kg |
Características do produtode sensor de transmissor de pressão:
1Largo alcance de medição.
2Estrutura de aço inoxidável de proteção IP65.
3Alta precisão, toda estrutura de aço inoxidável.
Aplicaçõesde sensor de transmissor de pressão:
1Medição da pressão de gases e líquidos não corrosivos com aço inoxidável 316L.
2Aplicadas nas indústrias marítima e aeronáutica.
3. Utilizado em processos industriais no local, tais como petróleo, química, metalurgia, geração de energia e hidrologia.
4Utilizado em sistemas de controlo hidráulico e pneumático.
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |

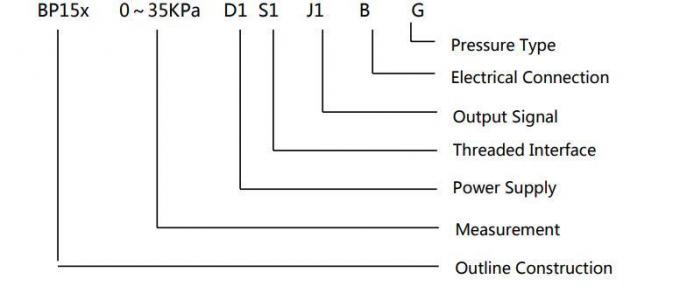

| Exemplos de seleção |
| Dicas de encomenda |
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
5. A gama de temperatura de funcionamento nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto for inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.
6O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..
7Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem.
| Guia de encomendas | |||||||||
| BP15X | Transmissor de pressão analógico | ||||||||
| Código | Esboço Construção | ||||||||
| 5 | Fecho de Packard | 6 | Cabo de saída direta selado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Grande conector Hirschmann | ||||||
| Faixa de medição | 0kPa ~ 10kPa...5MPa | ||||||||
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real | ||||||||
| Código | Fornecimento de energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Outros | ||||||||
| Código | Sinais de saída | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Código | Conexão de pressão | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Outros (Flancas) | ||||||||
| Código | Conexão elétrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cabo fechado saída 1,5 metros | ||||||||
| B4 | Outros | ||||||||
| Código | Tipo de pressão | ||||||||
| G | Pressão de medição | ||||||||
| A | Pressão absoluta | ||||||||
| S | Pressão de referência selada | ||||||||
Perguntas e respostas
Q1: É uma empresa de fabricação?
A1:Somos fabricantes com mais de 30 anos de experiência.
Q2:Produto personalizado.
A2: Fornecemos serviços de OEM e Custom-Design.
Q3: Garantia de qualidade.
A3: Os nossos produtos têm uma garantia limitada de 12 a 18 meses a partir da data de envio ao comprador original. A Hengtong substituirá ou reparará os produtos defeituosos gratuitamente.Esta garantia não se aplica a quaisquer unidades foram modificadas- Abusado, negligenciado.
Q4:Envio e embalagem.
A4:Os produtos são geralmente enviados por expressos internacionais, incluindo UPS,FedEx,DHL e INT para frete pré-pago,também pode usar sua conta de envio para recolher,embalagem de exportação padrão,Incluindo a certificação de inspecção.
P5: Contacte-nos.
A5:Temos uma equipe de vendas ativa e experiente para atendê-lo em questões técnicas e de negócios. Basta deixar-nos uma mensagem ou clicar no Serviço Online.
