Hengtong OEM Mini DIN Sensor Transmissor de Pressão Sensor Eletrônico de Medição
Product Details
| Modelo: | BP157 | Distância: | - 100 kPa~0~10 kPa~20 Mpa |
|---|---|---|---|
| Produção: | 4-20mA /0,5-4,5Vdc/0-10VDC | Estabilidade a longo prazo: | +-0,2% F.S/ano (tipo) |
| Material de habitação: | 304 aço inoxidável | Tipo de pressão: | Pressão de medição, pressão absoluta, pressão selada |
| Tipo: | Mini-transmissor de pressão | Tipo de estrutura: | Transmissor de pressão de silício difuso |
| Mediano de medição: | Gás e líquidos | Grau de precisão: | 00,5% |
| Personalização: | Available OED / ODM | ||
| Destacar |
Sensor do transmissor de pressão OEM,Sensor de transmissão de pressão mini DIN,Sensor de medição eletrônico OEM |
||
Product Description

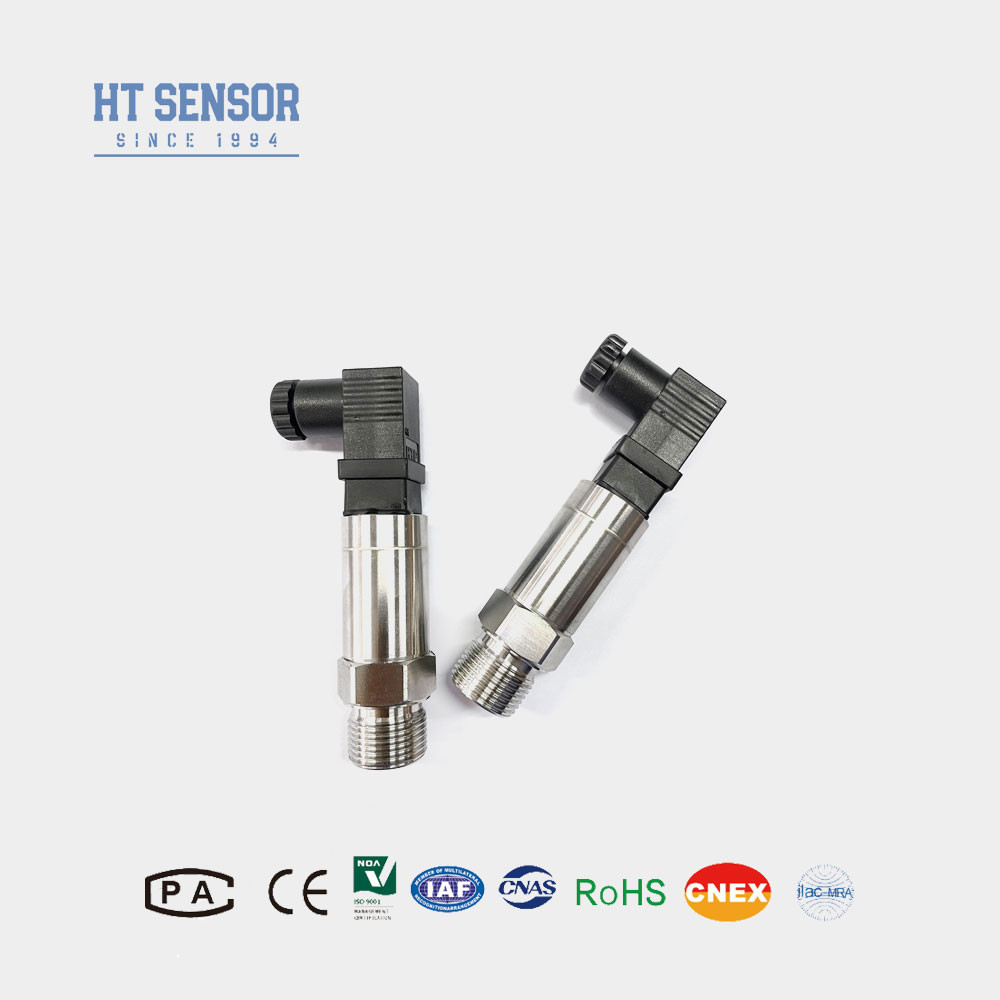

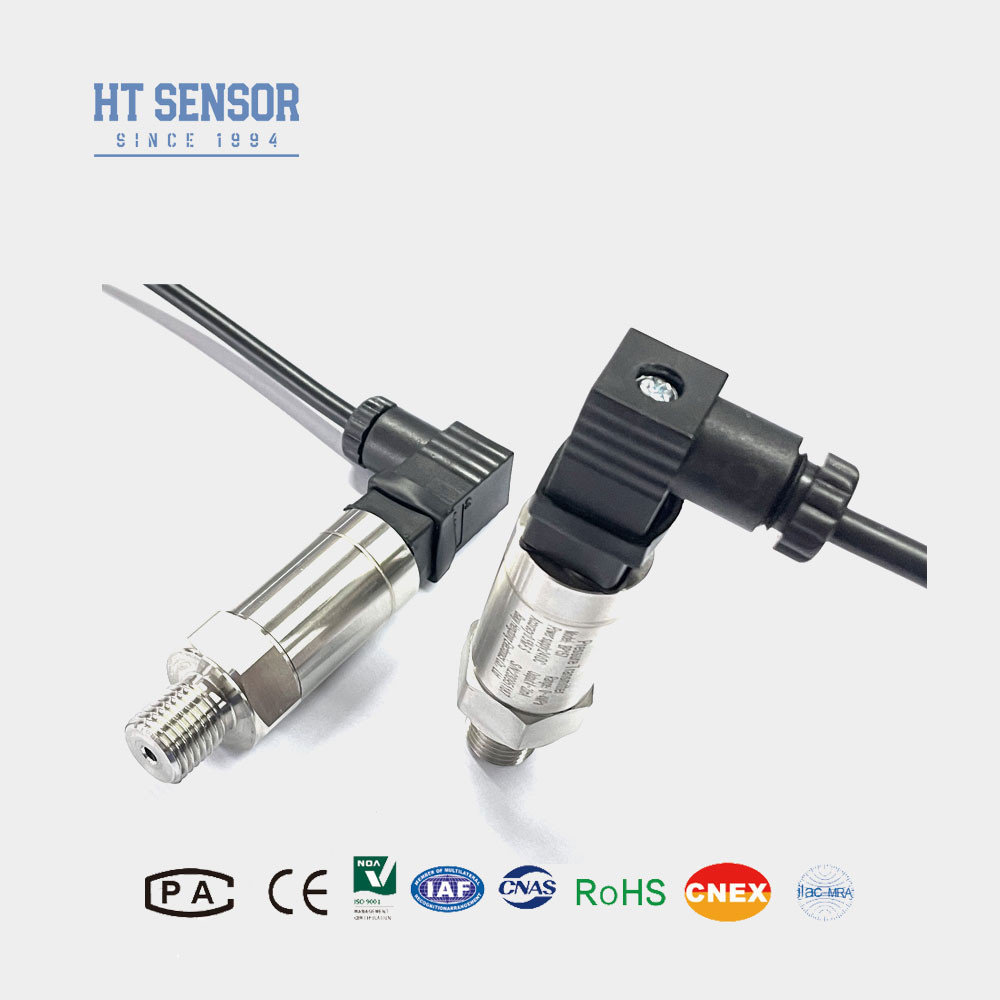

Hengtong OEM Mini DIN Sensor Transmissor de Pressão Sensor Eletrônico de Medição
BP157 Transmissor de pressão
Introdução do sensor de pressão mini DIN:
O transmissor de sensor de pressão industrial BP157 utiliza sensores de pressão de silício de difusão HT como elementos de medição de sinal.O nosso pcb auto-desenvolvido converte sinais do sensor em sinais de saída padrão como 0.5-4.5VDC ou 4-20mA para fácil leitura e gravação. Conexão elétrica mini DIN, pequeno tamanho para atender à maioria das necessidades de campo.
Características do produtode sensores de pressão mini DIN:
1Ampla gama de medição, estrutura de aço inoxidável, diversas formas de interface de pressão.
2Design compacto e leve.
3- Zero e ajustável em escala completa
4Alta precisão, toda estrutura de aço inoxidável.
Aplicaçõesde sensores de pressão mini DIN:
1Medição da pressão de gases e líquidos não corrosivos, o diafragma é feito de aço inoxidável 316L, o meio de ensaio é compatível com o aço inoxidável 316L.
2Aplicações na indústria naval e da aviação.
3Utilizado em processos industriais, tais como petróleo, química, metalurgia, geração de energia e hidrologia.
4Para sistemas de controlo hidráulico e pneumático.
| Parâmetros de desempenhode sensores de pressão mini DIN: | |
| Faixa de medição | 0kPa ~ 10kPa...20MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade e histerese | 0.02% F.S. (tipo) 0.05% F.S. (máximo) |
| Estabilidade a longo prazo | ± 0,1% F.S./ano (tipo) ± 0,2% F.S./ano (máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura do comprimento | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC ((≤10mpa, personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex ia IIC T6 Ga |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC |
| Exemplos de seleçãode sensores de pressão mini DIN |
| Dicas de encomenda |
1Ao selecionar o produto, certifique-se de que o meio a medir é compatível com as partes de contacto do produto.
2No momento da encomenda, por favor, note que os produtos à prova de explosão não incluem cabeças de visualização digital.
3. Ao encomendar transmissores com cabeça de display LCD ou LED, a fonte de alimentação do transmissor não deve ser inferior a 20VDC.
4Para assegurar o funcionamento fiável do produto, recomenda-se que os utilizadores instalem dispositivos de protecção contra raios no local e que assegurem que o produto e a fonte de alimentação estejam conectados à terra de forma fiável.
5. A gama de temperatura de funcionamento nominal do anel de O de borracha fluoro é de -20oC a 250oC. Quando a temperatura de funcionamento do produto for inferior a -20oC, é necessário escolher uma vedação de anel de O EPDM.
6O comprimento padrão do cabo é de 1,5 m, disponível em três materiais. Se não especificado, será fornecido com material de cabo de polietileno.Por favor, especifique na ordem..
7Para requisitos especiais como vibração forte, força de impacto instantânea, interferência eletromagnética ou de radiofrequência forte, por favor informe a nossa empresa e especifique-os na ordem.
| Guia de encomendas | |||||||||
| BP15X | Transmissor de pressão analógico | ||||||||
| Código | Esboço Construção | ||||||||
| 5 | Fecho de Packard | 6 | Cabo de saída direta selado 1,5 metros | ||||||
| 7 | Conector Mini Hirschmann | 8 | Grande conector Hirschmann | ||||||
| Faixa de medição | 0kPa ~ 10kPa...20MPa | ||||||||
| (0-X) Kpa ou MPa |
X: Indica o intervalo de medição real | ||||||||
| Código | Fornecimento de energia | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | Outros | ||||||||
| Código | Sinais de saída | ||||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | ||||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | ||||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | ||||||
| S4 | 0~10mADC | ||||||||
| Código | Conexão de pressão | ||||||||
| J1 | M20×1.5 | ||||||||
| J2 | G1/2 | ||||||||
| J3 | G1/4 | ||||||||
| J4 | 7/16-20UNF | ||||||||
| J5 | Outros (Flancas) | ||||||||
| Código | Conexão elétrica | ||||||||
| B1 | Hirschmann | ||||||||
| B2 | PG7 | ||||||||
| B3 | Cabo fechado saída 1,5 metros | ||||||||
| B4 | Outros | ||||||||
| Código | Tipo de pressão | ||||||||
| G | Pressão de medição | ||||||||
| A | Pressão absoluta | ||||||||
| S | Pressão de referência selada | ||||||||
Perguntas frequentes:
1P: É uma empresa de manufatura e comércio?
R: Somos um fabricante com 30 anos de experiência.
2P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem personalizar os produtos para atender às necessidades específicas.
3Qual é a sua capacidade de produção?
R: As nossas instalações de produção podem produzir até 30.000 sensores de pressão por mês, por isso estamos bem posicionados para atender a grandes encomendas.Recomenda-se que contacte a nossa equipa de vendas com antecedência para garantir um calendário de produção e entrega suave.
4Q: Qual é o ciclo de entrega geral?
R: 5 a 8 dias úteis para o modelo padrão.
5P: Embalagens de transporte
R: Os produtos são geralmente enviados por expressos internacionais, incluindo UPS, FedEx, DHL e frete INT pré-pago ou podem ser recolhidos usando a sua conta de envio, embalagem de exportação padrão,Incluindo o certificado de inspecção.
6P: Contacte-nos.
A: temos uma equipe de vendas ativa e experiente, para você resolver o problema de problemas técnicos e comerciais.
