4-20mA Sensor de pressão do diafragma de descarga Transmissor Flat Film Flange Transducer Sensor de pressão do diafragma de descarga
Detalhes do produto
| Modelo N.O.: | BP93420-IQT | Personalizado: | OEM e ODM |
|---|---|---|---|
| Tipo de pressão: | Medidor, pressão absoluta, selada | Pacote de transporte: | Embalagem padrão para exportação com cartão |
| Especificações: | Sensor de pressão de silício | Código do SH: | 9026201090 |
| Tipo: | Transmissor de pressão nivelado do diafragma | grau de precisão: | 00,5% |
| Intervalo de pressão: | - 100kpa... 0kpa ~ 35kpa...3.5MPa | produção: | 4-20mA |
| Destacar |
Sensor nivelado da pressão do diafragma do filme liso,transmissor de pressão 4-20ma,Sensor de pressão do diafragma 4-20ma |
||
Descrição do produto

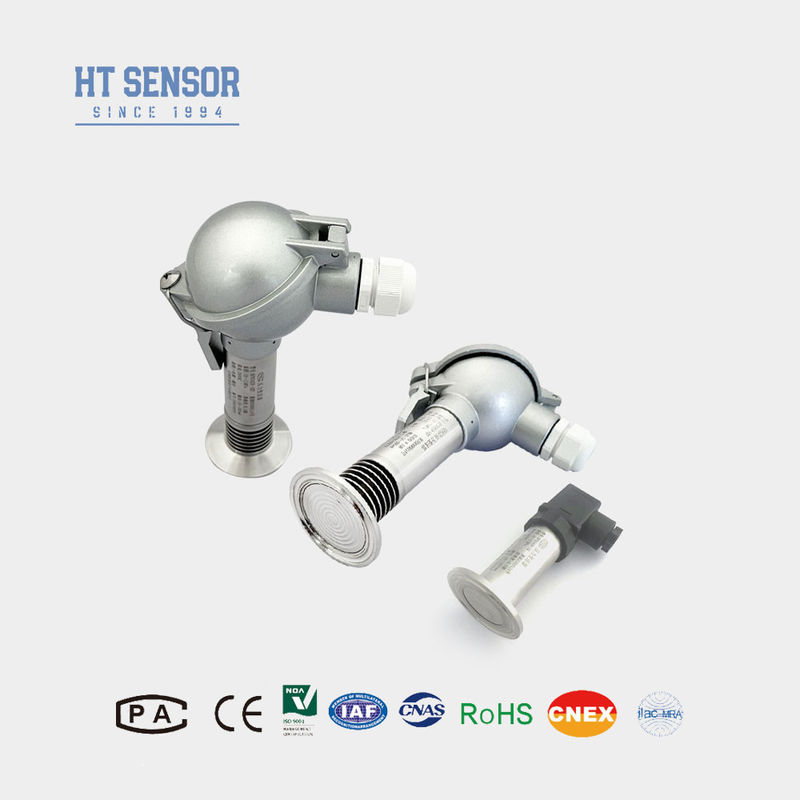

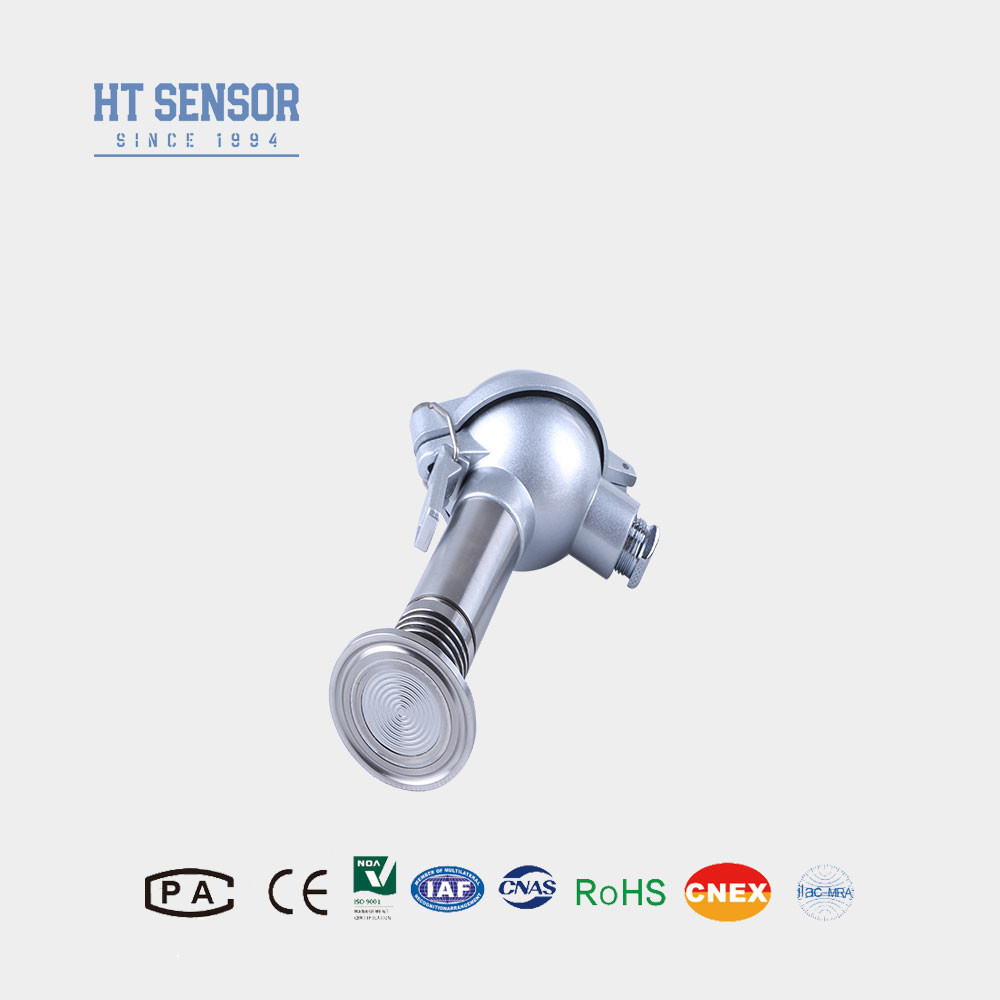

4-20mA Sensor de pressão do diafragma de descarga Transmissor Flange de filme plano
Transmissor de pressão BP93420-IQT
Introdução do sensor de pressão do diafragma:
BP93420-IQT compacto transmissor de sensor de pressão de diafragma, o produto inteiro através do teste rigoroso de vários projetos, desempenho estável e confiável,O diafragma grande exposto pode prevenir efetivamente o bloqueio do buraco de pressão causado pela cristalização do meio. limpo e higiénico, amplamente utilizado em alimentos e outras indústrias de cuidados de saúde.e a cabeça de ensaio não tem buraco de detecção de pressão. Bloqueio do meio não viscoso durante a medição. O projecto da estrutura integrada é adequado para a medição da pressão e controlo de revestimentos químicos, tinta, lama, asfalto,Óleo bruto e outros meios viscosos.
| Parâmetros de desempenhoSensor de pressão do diafragma: | |
| Faixa de medição | - 100kPa... 0kPa ~ 35kPa... 3,5MPa |
| Tipo de pressão | Pressão de medição, pressão absoluta, pressão selada |
| Sobrecarga | ≤ 1,5 vezes o intervalo nominal |
| Precisão @ 25oC | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ≤ 0,1%FS |
| Histerese | ≤ 0,1%FS |
| Estabilidade a longo prazo | ± 0,1% F.S./ano ((típico) ± 0,2% F.S./ano ((máximo) |
| Desvio da temperatura do ponto zero | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Desvio de temperatura em escala completa | ± 0,02% F.S/oC ((≤ 100KPa) ± 0,01% F.S/oC ((> 100KPa) |
| Resposta de frequência | 2.4Khz |
| Temperatura de compensação | 0-70oC (personalizável) |
| Temperatura de funcionamento | -20oC a 80oC |
| Temperatura de armazenamento | -40oC a 120oC |
| Vibração | 10 g,55 Hz ~ 2 kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Ex ia IIC T6 Ga |
| Classificação de protecção | IP65 |
| Selo O-Ring | Fibras de polietileno |
| Peso | ~ 0,3 kg |
Características do produtoSensor de pressão do diafragma:
1- Ampla gama de medições, várias opções de interface de pressão
2Opções de sinal de saída diversas
3. Zero e escala completa ajustáveis
4. Alta precisão, múltiplas ligações de processo estéreis
AplicaçõesSensor de pressão do diafragma:
1. Adequado para medição de gases e líquidos não corrosivos com 316L
2Indústrias médicas, biofarmacêuticas e de higiene alimentar para transformação estéril
3. Utilizado nas indústrias do papel e da química, bem como para medições do nível de águas residuais e de pressão de latas de bebidas Adequado para sistemas de controlo hidráulico e pneumático
| Sinais de saída | Tensão de alimentação | Tipo de saída |
| 4 ~ 20 mA | 12 ~ 30VDC | 2/3/4 de fio |
| 0~10/20mA | 3 fios |
|
| 0/1 ~ 5V | ||
| 0/1 ~ 10V | ||
| 0.5~4.5V | 5VDC | |
| Protocolo de comunicação RS485 | 3.6 ~ 30V / bateria | 4 fios |
| Dicas de encomenda |
1. Ao selecionar um produto, certifique-se de que o suporte é compatível com a parte de contacto do produto em ensaio.
2. Ao fazer um pedido, por favor, note que os produtos à prova de explosão não incluem ecrãs digitais.
3Para assegurar um funcionamento fiável do produto, recomenda-se que instale dispositivos de protecção contra raios no local e que assegure que o produto e a fonte de alimentação estejam ligados à terra de forma fiável.
4. Sem cabo por defeito, se necessário, há três materiais para escolher. A menos que especificado de outra forma, o material de cabo de polietileno pode ser usado.Especifique no formulário de encomenda.
5Em caso de exigências especiais, tais como fortes vibrações, força de impacto instantânea, interferências eletromagnéticas ou RF fortes, por favor informe-nos e indique na ordem.
| Guia de encomenda do sensor de pressão do diafragma | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| IB | Transmissor de pressão geral | IX | Exibir transmissor de pressão | |||||
| IE | Transmissor de pressão de aviação resistente a choques | IIC/III | Industrial General/ Transmissor de pressão de exibição | |||||
| Se | Transmissor de pressão à prova de umidade | IIE/IIIE | Transmissor de pressão geral/exibido | |||||
| IN | Transmissor de pressão dedicado para ar condicionado | |||||||
| IC | Transmissor de pressão de alta temperatura | |||||||
| QI1/QI2 | Grande diafragma/transmissor de pressão de alta temperatura | |||||||
| Faixa de medição | - 100 kPa... 0 kPa~ 35kPa... 3,5MPa | |||||||
| (0-X) Kpa ou MPa | X: Indica o intervalo de medição real | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ~ 20mADC | S5 | 0~20mADC | |||||
| S2 | 1 ~ 5VDC | S6 | 0~10VDC | |||||
| S3 | 0~5VDC | S7 | 0.5~4.5VDC | |||||
| S4 | 0~10mADC | |||||||

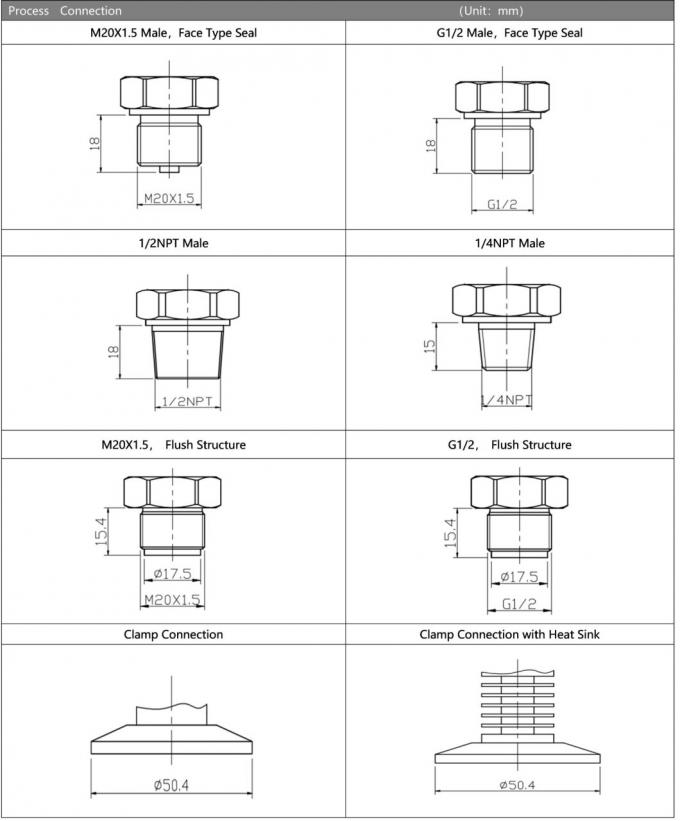

| Código | Conexão de pressão | |||||||
| J1 | M20×1.5 | |||||||
| J2 | G1/2 | |||||||
| J3 | G1/4 | |||||||
| J4 | 7/16-20UNF | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | 2088 Cascas industriais | |||||||
| B5 | 2088 Cascas industriais com ecrã | |||||||
| B6 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| G | Pressão de medição | |||||||
| A | Pressão absoluta | |||||||
| S | Pressão de referência selada | |||||||
Perguntas frequentes:
Perguntas e respostas
P1: É uma empresa de fabricação?
A1:Somos fabricantes com mais de 29 anos de experiência.
Q2:Produto personalizado
A2: Fornecemos serviços de OEM e Custom-Design.
Q3:Garantia de qualidade
A3: Os nossos produtos têm uma garantia limitada de 12 a 18 meses a partir da data de envio ao comprador original. A Hengtong substituirá ou reparará os produtos defeituosos gratuitamente.Esta garantia não se aplica a quaisquer unidades foram modificadas- Abusado, negligenciado.
Q4:Envio e embalagem
A4:Os produtos são geralmente enviados por expressos internacionais, incluindo UPS,FedEx,DHL e INT para frete pré-pago,também pode usar sua conta de envio para recolher,embalagem de exportação padrão,Incluindo a certificação de inspecção.
Q5:Contacte-nos
A5:Temos uma equipe de vendas ativa e experiente para atendê-lo em questões técnicas e de negócios. Basta deixar-nos uma mensagem ou clicar no Serviço Online.
