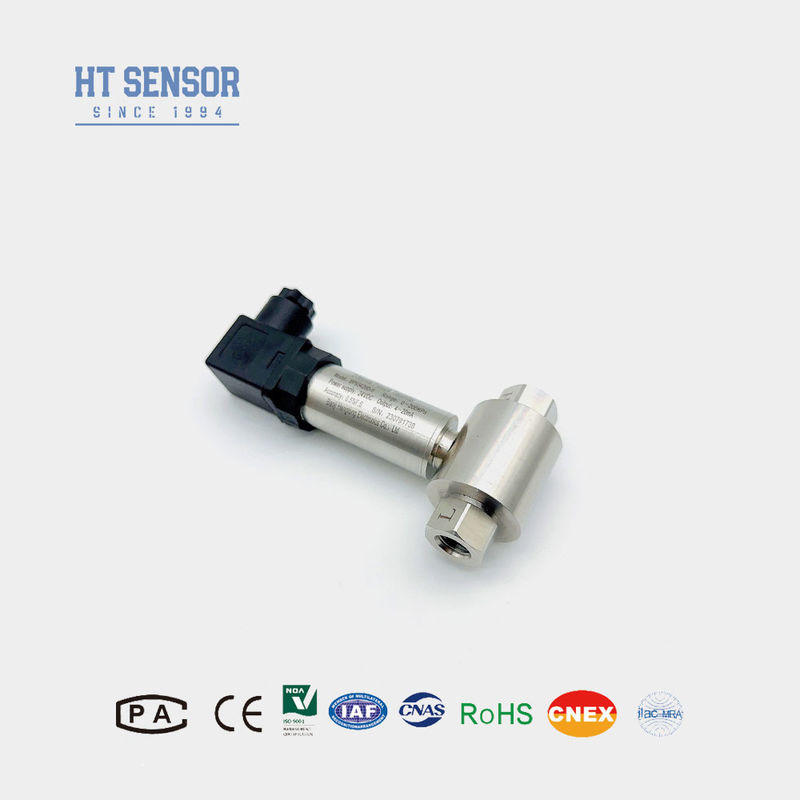

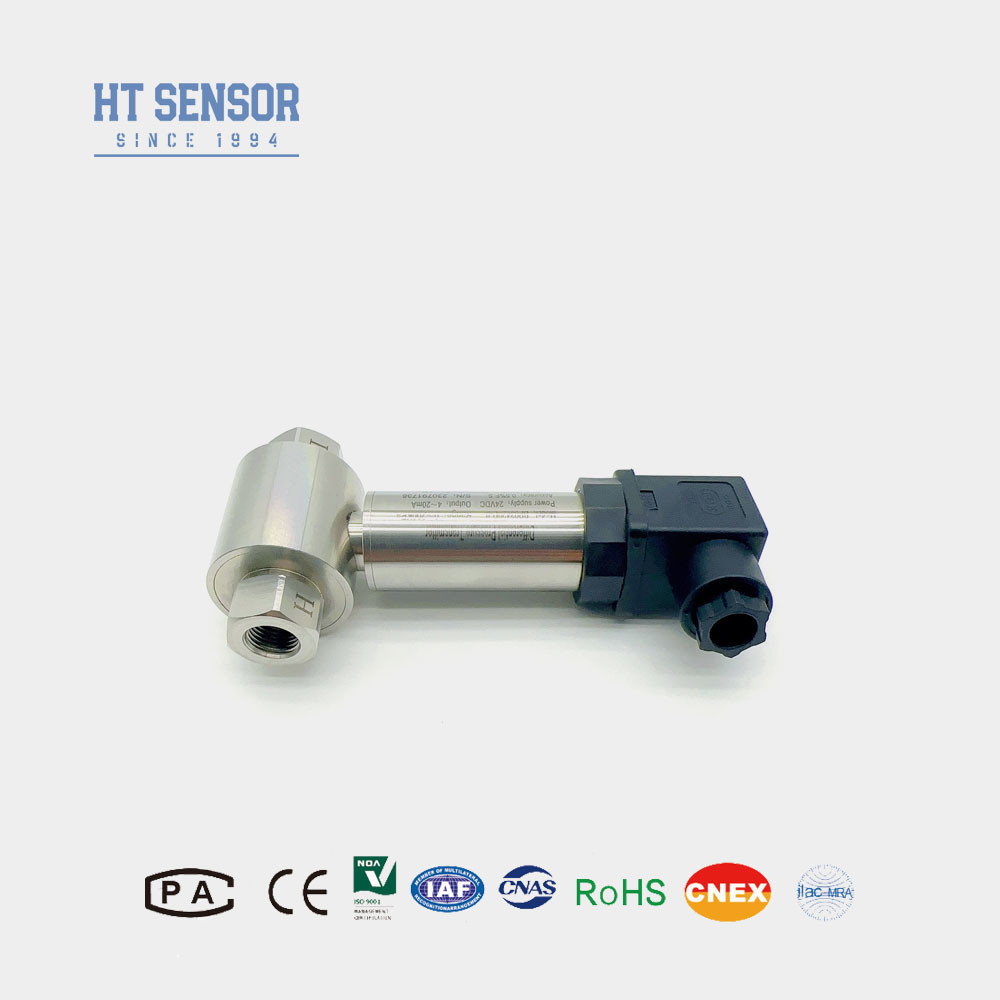

Sensor de transmissão de pressão diferencial de aço inoxidável para sensor de ensaio de pressão diferencial com DIN
Product Details
| Modle: | BP93420D-II | Faixa: | 0-10kpa ~ 2mpa |
|---|---|---|---|
| Poder: | 5VDC 24VDC | Saída: | 0.5-4.5V 4-20mA E assim por diante |
| Material: | Aço inoxidável | Fio: | OEM masculino e feminino |
| Tipo de pressão: | Pressão diferencial | Classe de proteção: | IP65 |
| Meio de teste: | Óleo de ar e água | Conector: | Big Din ou OEM |
| Destacar |
Transmissor de pressão diferencial de aço inoxidável,Sensor do transmissor de pressão diferencial,Transmissor de pressão diferencial DIN |
||
Product Description
Sensor de transmissão de pressão diferencial de aço inoxidável para sensor de ensaio de pressão diferencial com DIN
BP93420DIIDdiferencialPressouroTransmissor
Introdução do transmissor de pressão diferencial:
O transmissor de pressão diferencial BP93420DII utiliza um sensor de silicone piezoresistivo difuso. A diferença de pressão de gás e líquido é medida e produzida, que pode ser exibida.É adequado para a medição da diferença de pressão de vários gases e líquidos em tubulações no petróleoIndústrias químicas, eléctricas, hidrológicas e outras.
Características do produtode um transmissor de pressão diferencial:
- O transmissor adota um projeto de estrutura de aço inoxidável, estrutura compacta e fácil instalação.
- Após uma rigorosa compensação de temperatura e triagem de envelhecimento, para garantir um desempenho estável e confiável.
- A interface elétrica pode ser externa ou de ligação directa.
Aplicaçõesde um transmissor de pressão diferencial::
- 1Adequado para a medição da pressão diferencial de vários gases ou líquidos em tubulações de petróleo, química, energia elétrica, hidrologia e outras indústrias.
- 2. Utilizado no controlo de processos de campo industrial.
- 3- Medição da pressão diferencial dos tubos e dos fornos.ERS
| Parâmetros de desempenhode um transmissor de pressão diferencial: | |
|---|---|
| Faixa de medição | 0-10KPa......~2MPa |
| Tipo de pressão | Pressão diferencial |
| Sobrecarga de lado único | ≤ 3 vezes do intervalo nominal |
| Pressão estática | Valor mínimo entre 5 vezes o intervalo nominal ou 7 MPa |
| Precisão @ 25°C | ±0,25% (típico) ±0,5% (máximo) |
| Repetitividade | ±0,03% (tipo) ±0,05%FS (máximo) |
| Histerese | ±0,03% (tipo) ±0,05%FS (máximo) |
| Estabilidade a longo prazo | ± 0,5% F.S/ano ((≤ 200 KPa) ± 0,2% F.S/ano ((> 200 KPa) |
| Drift de temperatura zero | ± 0,01%FS/°C ((> 100KPa), ± 0,02%FS/°C (≤ 100Kpa) |
| Desvio de temperatura do comprimento | ± 0,01%FS/°C ((> 100KPa), ± 0,02%FS/°C (≤ 100Kpa) |
| Temperatura de compensação | 0-50°C ((0-10KPa, 0-20KPa), 0-70°C,-10-70°C |
| Temperatura de funcionamento | -30°C a 80°C |
| Temperatura de armazenamento | -40°C a 100°C |
| Vibração | 10g,55Hz 2kHz |
| Material de habitação | 304, 316L |
| Material do diafragma | 316L |
| Resistência ao isolamento | 100MΩ 100VDC |
| Classificação à prova de explosão | Segurança intrínseca e resistência à explosão |
| Classificação de protecção | IP65 |
| Peso | ~ 0,45 kg |
| Sinais de saída | Tensão de alimentação | Tipo de saída |
|---|---|---|
| 4 ′ 20 mA | 12 ̊30VDC | 2/3/4 de fio |
| 010/20mA |
3 fios |
|
| 0/1 ¢ 5V | ||
| 0.5·4.5V | 5VDC |
| Dicas de encomendade um transmissor de pressão diferencial: |
1Ao selecionar o produto, certifique-se de que o meio de ensaio é compatível com as partes de contacto (aço inoxidável) do produto.
2Para assegurar uma operação fiável, it is recommended to install a three-valve manifold between the measurement point and the transmitter to ensure slow and uniform pressure in the positive and negative pressure chambers of the transmitter.
3Durante a instalação, a interface de pressão em ambas as extremidades deve ser colocada horizontalmente para reduzir a influência da posição de instalação no produto.
4Em caso de forte vibração, impacto instantâneo, interferência eletromagnética forte ou interferência de radiofrequência e outros requisitos especiais, por favor, informe-nos e indique na ordem.
| Guia de encomendasde um transmissor de pressão diferencial: | ||||||||
| BP93420XX | Transmissor de pressão | |||||||
| Código | Esboço Construção | |||||||
| DII | Transmissor de pressão diferencial | |||||||
| Faixa de medição | 0-10KPa......~2MPa | |||||||
| Código | Fornecimento de energia | |||||||
| D1 | 24VDC | |||||||
| D2 | 5VDC | |||||||
| D3 | Outros | |||||||
| Código | Sinais de saída | |||||||
| S1 | 4 ¢ 20mADC | S5 | 020mADC | |||||
| S2 | 1 ′5VDC | S6 | 0 ′10VDC | |||||
| S3 | 0 ′5VDC | S7 | 0.5·4.5VDC | |||||
| S4 | 010mADC | |||||||
| Código | Conexão de pressão | |||||||
| J1 | M20 × 1,5 Homem | |||||||
| J2 | G1/2 Homem | |||||||
| J3 | G1/4 Homem | |||||||
| J4 | 1/2 NPT Homem | |||||||
| J5 | Outros | |||||||
| Código | Conexão elétrica | |||||||
| B1 | Hirschmann | |||||||
| B2 | PG7 Plug | |||||||
| B3 | Saída de cabo selado | |||||||
| B4 | Outros | |||||||
| Código | Tipo de pressão | |||||||
| D | Pressão diferencial | |||||||
Perguntas frequentes:
1Q: Quais são as características dos seus transmissores de sensores de pressão?
R: Alta precisão, durabilidade e excelente desempenho.
2P: Posso personalizar especificações especiais?
R: Sim, nossos engenheiros podem adaptar os produtos para atender às necessidades específicas.
3Q: Qual é a sua capacidade de produção?
R: As nossas instalações de fabrico podem produzir até 30.000 sensores de pressão por mês, por isso somos totalmente capazes de satisfazer as necessidades de pedidos em grande escala.É aconselhável entrar em contato com a nossa equipa de vendas com antecedência para garantir uma produção suave e um calendário de entrega.
4Q: Qual é o período de entrega típico?
R: 5 a 8 dias úteis para modelos padrão.
5Q: Qual é o preço dos produtos?
R: Preços competitivos com descontos para encomendas a granel ou parceiros de longo prazo.
6Q: Qual é a garantia dos seus produtos? e serviço pós-venda?
R: Nosso tempo de garantia é de 24 meses após o envio, e nosso pós-venda responderá com suas perguntas em 24 horas, instrução remota pela rede de PC está sempre disponível.
